贴片的焊接教程:

进行贴片焊接有效的方式是拖焊,如果熟悉了拖焊,你基本可以使用一把烙铁+松香完成所有贴片的焊接

在焊接前我们特别提到工具:

最好使用斜口的扁头烙铁,考虑到以后实际焊接有防静电的要求,建议使用焊台!

言归正传:

首先把IC平放在焊盘上!

对准后用手压住!

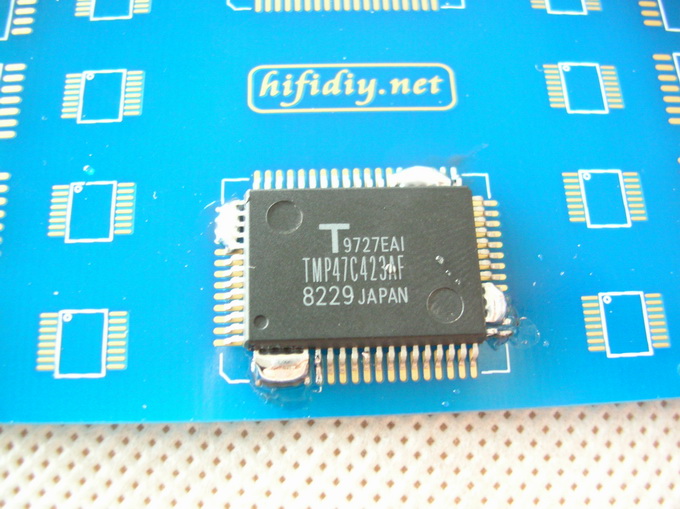

然后使用融化的焊丝随意焊接IC的数个脚来固定IC!

四面全部用融化的焊丝固定好!

固定好后在IC脚的头部均匀的上焊丝!

四周全部上焊丝!

接下来就是拖焊的重点来啦!把PCB斜放45度,可以想象一下IC脚上的焊丝在融化的情况下可以顺势往下流动!



把烙铁头放入松香中,甩掉烙铁头部多余的焊锡!

把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分!

接下来的动作将是整个拖焊的核心:使烙铁按照以下方式运动!

重复以上的动作后达到以下的效果!

四面使用同样的方法!

固定贴片!

粘上焊锡

固定IC脚

拖焊!

SSOP的操作!

焊接完成后的效果!

表面很多松香!

用酒精清洗!

最终的效果!

379

主题

9

好友

4559

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
15330
帖子
15557
精华
0
经验
4559 点
金钱
4168 ¥
注册时间
2006-11-29
发表于 2006-12-19 21:09 | 显示全部楼层

学习中

379

主题

9

好友

4559

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
15330
帖子
15557
精华
0
经验
4559 点
金钱
4168 ¥
注册时间
2006-11-29
发表于 2006-12-19 21:08 | 显示全部楼层
高手中的高高手

379

主题

9

好友

4559

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
15330
帖子
15557
精华
0
经验
4559 点
金钱
4168 ¥
注册时间
2006-11-29
发表于 2006-12-23 18:20 | 显示全部楼层
这么好的贴子没人顶,世风日下了啊~

80

主题

0

好友

1264

积分


侠之大者 当前离线

Rank: 6Rank: 6

UID
12795
帖子
1217
精华
0
经验
1264 点
金钱
589 ¥
注册时间
2006-9-27
发表于 2006-12-25 13:03 | 显示全部楼层

我都是先在焊盘上面均匀的涂上一层焊锡,然后把贴片元件放上去用热风焊台的0。6的喷嘴来回移动均匀的喷上半分钟就搞定了,温度控制在300度左右.风速不要太大。

6

主题

0

好友

99

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
4681
帖子
47
精华
0
经验
99 点
金钱
5 ¥
注册时间
2005-6-21
发表于 2006-12-26 19:40 | 显示全部楼层
谢谢帮主!

2546

主题

1

好友

1万

积分


管理员 当前离线

Rank: 9Rank: 9Rank: 9

UID
3
帖子
11061
精华
11
经验
14109 点
金钱
3139 ¥
注册时间
2004-3-16
 楼主| 发表于 2006-12-25 22:53 | 显示全部楼层
1

20

主题

0

好友

1374

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
258
帖子
844
精华
0
经验
1374 点
金钱
28 ¥
注册时间
2004-4-2
发表于 2006-12-25 22:10 | 显示全部楼层
钳版的贴片焊接有很大的进步啊

0

主题

0

好友

53

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
18495
帖子
1
精华
0
经验
53 点
金钱
0 ¥
注册时间
2007-2-4
发表于 2007-2-7 10:10 | 显示全部楼层

太强了,楼主

支持一个!

头像被屏蔽

49

主题

0

好友

1383

积分

禁止发言 当前离线

UID
17130
帖子
1348
精华
0
经验
1383 点
金钱
1201 ¥
注册时间
2007-1-9
发表于 2007-2-25 21:49 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
头像被屏蔽

40

主题

0

好友

1474

积分

禁止发言 当前离线

UID
3028
帖子
1367
精华
0
经验
1474 点
金钱
1269 ¥
注册时间
2005-2-15
发表于 2007-2-27 18:30 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽

5

主题

1

好友

2751

积分

罗宾汉 当前离线

☆☆高烧不退☆☆

Rank: 7Rank: 7Rank: 7

UID
21382
帖子
3041
精华
0
经验
2751 点
金钱
2785 ¥
注册时间
2007-4-7
发表于 2007-5-2 09:01 | 显示全部楼层

78

主题

3

好友

353

积分

业余侠客 当前离线

QWERTY

Rank: 4

UID
18089
帖子
1416
精华
0
经验
353 点
金钱
246 ¥
注册时间
2007-1-27
发表于 2007-5-2 19:00 | 显示全部楼层
这样焊?把引脚都接在一起不会损坏IC里面的蕊片吗?

5

主题

0

好友

282

积分

业余侠客 当前离线

Rank: 4

UID
17229
帖子
410
精华
0
经验
282 点
金钱
204 ¥
注册时间
2007-1-10
发表于 2007-5-8 20:11 | 显示全部楼层
学习了

5

主题

1

好友

2751

积分

罗宾汉 当前离线

☆☆高烧不退☆☆

Rank: 7Rank: 7Rank: 7

UID
21382
帖子
3041
精华
0
经验
2751 点
金钱
2785 ¥
注册时间
2007-4-7
发表于 2007-5-10 07:27 | 显示全部楼层
再次看看。

11

主题

0

好友

682

积分


职业侠客 当前离线

菜鸟

Rank: 5Rank: 5

UID
15614
帖子
641
精华
0
经验
682 点
金钱
567 ¥
注册时间
2006-12-6
发表于 2007-5-25 12:24 | 显示全部楼层
这样都能搞定,还有这么好的效果!
学习了,高手!!!厉害!

0

主题

0

好友

26

积分

注册会员 当前离线

Rank: 2

UID
23035
帖子
25
精华
0
经验
26 点
金钱
26 ¥
注册时间
2007-5-25
发表于 2007-5-31 17:34 | 显示全部楼层
谢谢帮主!高手厉害!

0

主题

0

好友

26

积分

注册会员 当前离线

Rank: 2

UID
23035
帖子
25
精华
0
经验
26 点
金钱
26 ¥
注册时间
2007-5-25
发表于 2007-5-31 17:40 | 显示全部楼层
谢谢帮主!高手厉害!

0

主题

0

好友

56

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
14801
帖子
2
精华
0
经验
56 点
金钱
1 ¥
注册时间
2006-11-17
发表于 2007-6-1 17:41 | 显示全部楼层
深圳工厂的打工妹也是这样焊的

1

主题

0

好友

458

积分

业余侠客 当前离线

Rank: 4

UID
22551
帖子
472
精华
1
经验
458 点
金钱
511 ¥
注册时间
2007-5-13
发表于 2007-6-10 18:02 | 显示全部楼层
有智慧,顶顶
