[原创]迷你前级装机思路流程

YUNO · 发表于 2006-7-12 09:50

因为个人喜欢问题,不大喜欢装很多机比来比去和把东西插来插去. 通常是一个随身听配一个耳塞或一个耳放配一个耳机. 之前装了个PPA结构的耳放配合CD3000使用. 装好后调整了差不多一年直到最近才觉得差不多OK, 从中学到不少教训,也为装这个新的前级节省了不少的调试时间.装了PPA之后因为刚好还有buf634剩下来,之后也观察了段时间的PPA线路.再借鉴了网上其他人的一些经验觉得传统的OP+buf潜力还是相当大的.之后无意中收了几个不大不小的铝机箱.慢慢的一个前后级的构思出来了. 自己装机的最后完成结构和使用材料很大程度是由机箱决定. 没有合适的机箱就不会去动工或想.最后装好的前后级形式的OP+BUF声音是在预期中, 634的开环应用声音确实还不错,稳定性也可以,也稍微领会了跟PPA结构的风格上的一点区别. 为提高使用安全性在634的信号输入端最好再接个100K以下的电阻对地. 这样前级断开时634的输出直流可以保持在毫伏级.最近天气实在太热,没空调带着最重最热的CD3000有点不好受,打算收个耳塞来度过这个夏天. 根据听音取向和需求,基本是锁定ER4B. 之前的小前级因为制作失误,无法使用单OP.用洞洞版去搭转接板也会很麻烦.推ER4B除了5534印象中其他的OP没信心能做的好.加上想弄点新意. 于是决定再重新做个用单OP的,之前的前级只用双OP或用AD8397就可以单独做一个耳放使用.这段时间流行起MBL6010 COPY，这东西隔几年就会流行下。 因为这机子身价很高线路简单用得还是跟自己预期一样的OP。 之后在论坛上反复看贴比较。 觉得直接抄板的PCB太多累赘的东西， 还是决定按自己原来的迷你结构用洞洞板搭个一级放大就好。 加一级缓冲声音的变数和调试的难度觉得难度会大很多。关于缓冲问题，这里有个帖子说了些。 http://www.hifidiy.net/bbs/dispb ... ID=30105&page=5 自己的装机风格还是喜欢简单直接的东西。 这是最近出来的一个5010比较完整的图。 仔细看也可以看到CD信号的那一路进来不是平衡输出的话只有中间一级放大，前后都没有缓冲。

在上面这个图出来时就基本决定按照下面的简化来做。 最后其实也就是简化成一个标准的OP放大线路。 实际装机时把调零电位补偿电容这些全部都省略了。

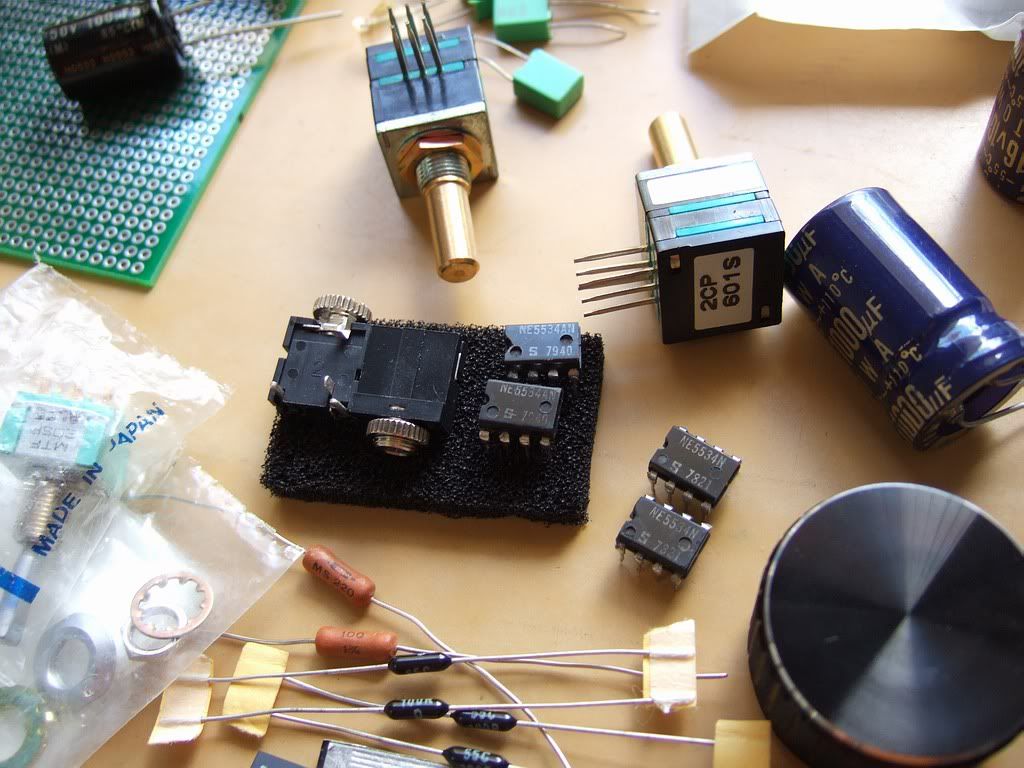

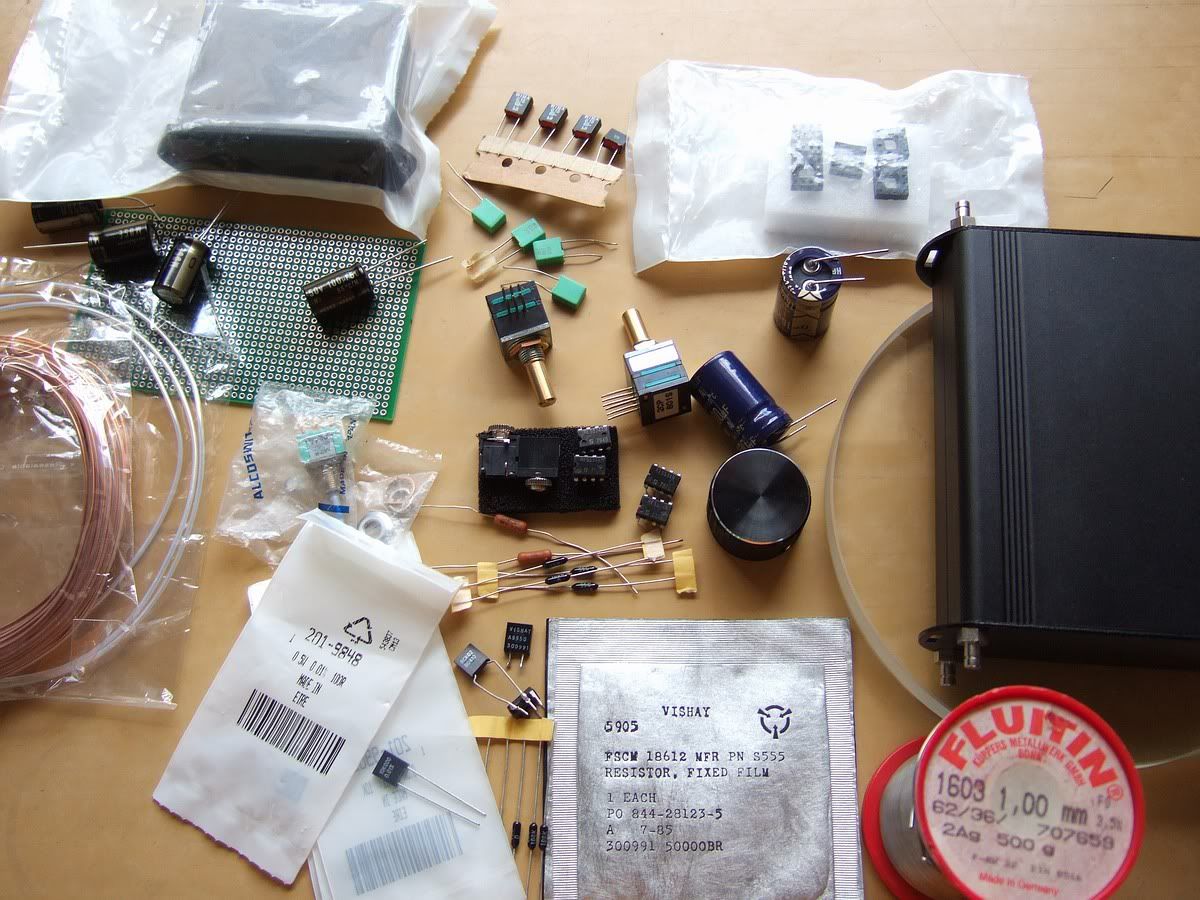

在比较线路时同时也准备着怎么备料。 一开始就决定还是用电池，这也决定了最后是不大会是很厚实的声音（除非用ＯＳ电容列阵，声音绝对厚实） 电容是在手上现成有的里挑出来素质和大小都刚好合适的，其他的东西都是按以前装机标准准备。 至于是怎么选择是用这些元件，只能说这是习惯问题。。。其实注重样子多过其声音.一开始也考虑是否左右声道供电分开，不过这样跟当初方便原则不符，也没有合适的机箱使用． 很快就否定了. 也考虑左右正负电源各串100欧电阻或两个2N5486隔离, 不过最后还是没实施,觉得电池供电本来就有些受限. 有兴趣的人可以尝试比较下加和不加隔离的区别.

刚开始找来准备使用的版本，现在这个已经被打入冷宫了。

阵亡前留念下

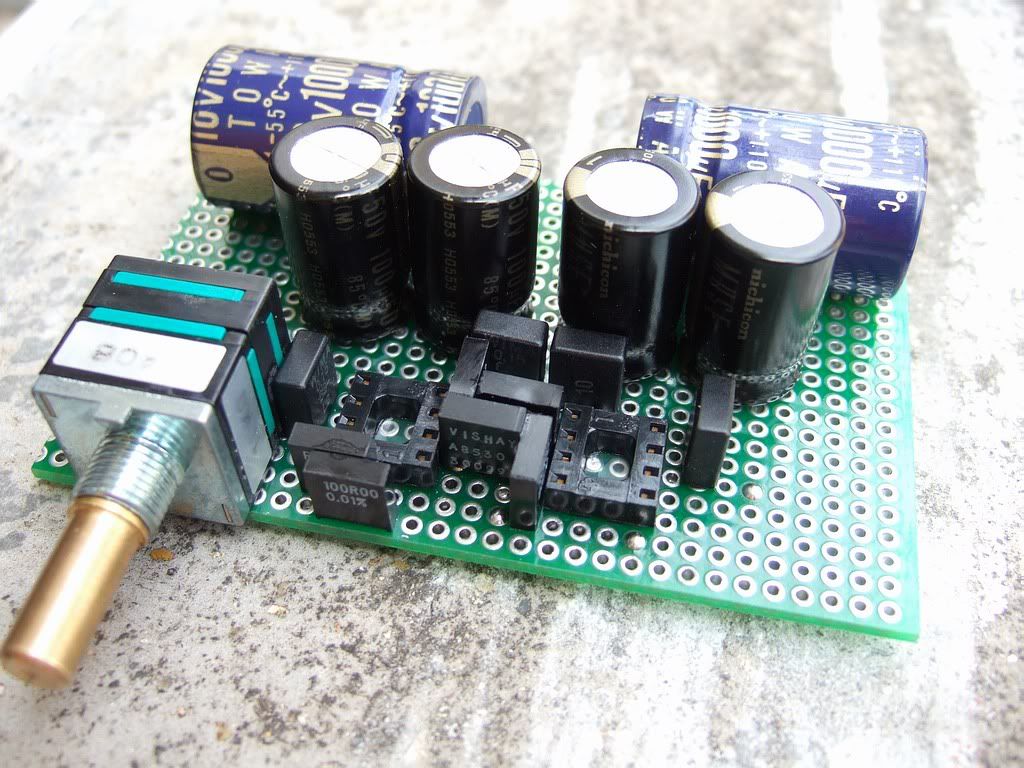

使用洞洞板比用PCB更符合自己的要求，这个布局是尝试过很多摆位才确定下来。 紧凑又要能把全部元件塞下又要保证不影响到装开关和输入输出座。 洞洞板长度是够了只是宽度差点不够。

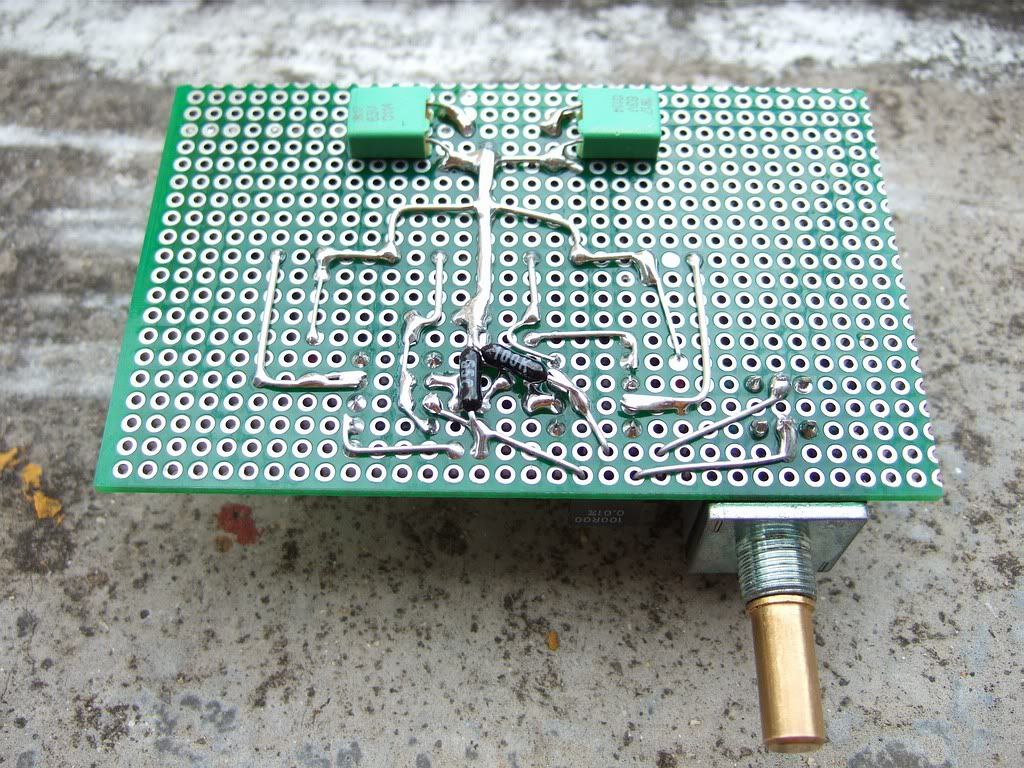

背面无跳线和交叉线（那是跳电阻不是跳线- -）。

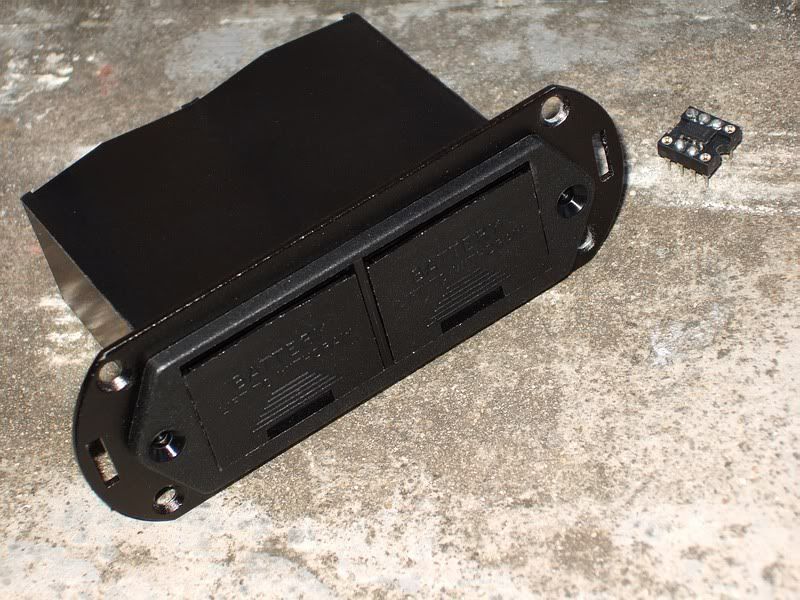

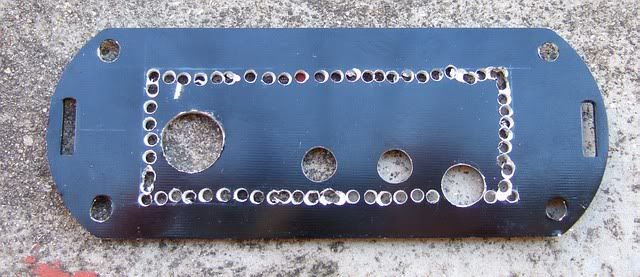

打一圈小洞挖大洞安装电池盒，这个机箱是属于废物利用， 仅剩一个以前面板开的不好的机箱，在无用面板上再加工。 这是比较麻烦的一环。

基本还算顺利装好，再弄坏就没得搞了。

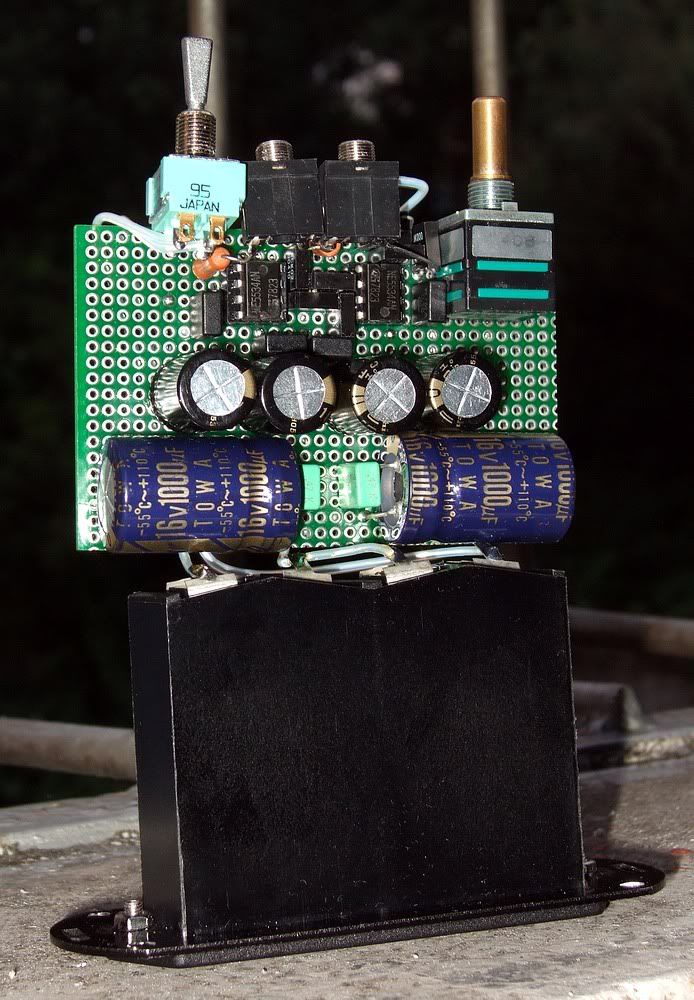

电源部分弄好后就把整机一体化接好。立起来都不倒（这线够硬- -） 这版OP是装好开声听后换下之前准备的那些，不过现在已经被打入冷宫。

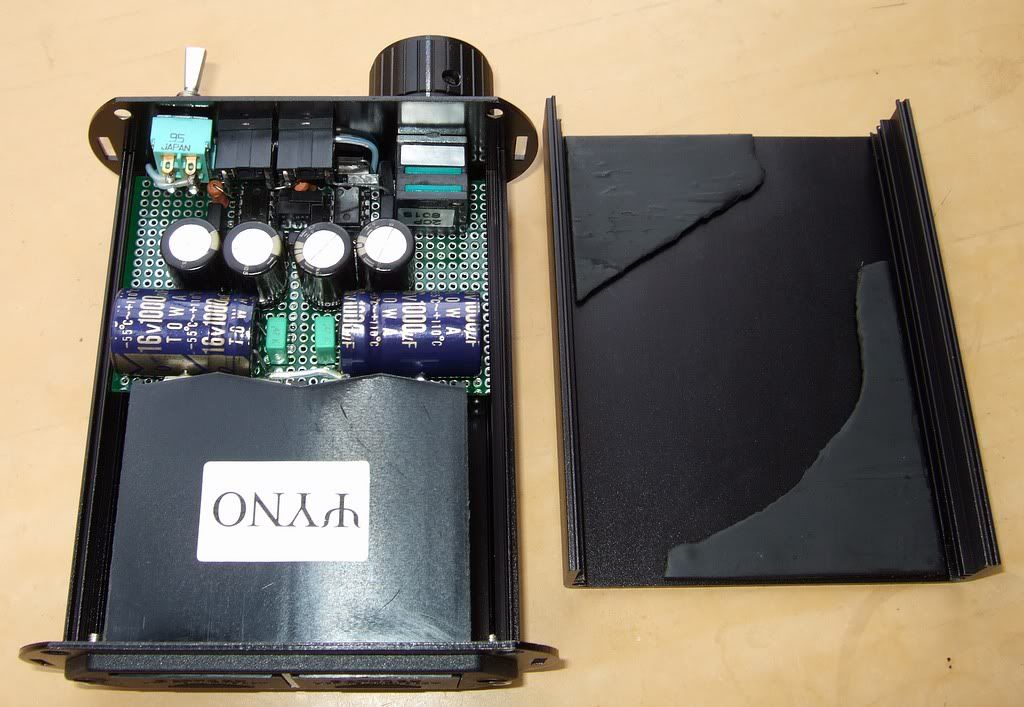

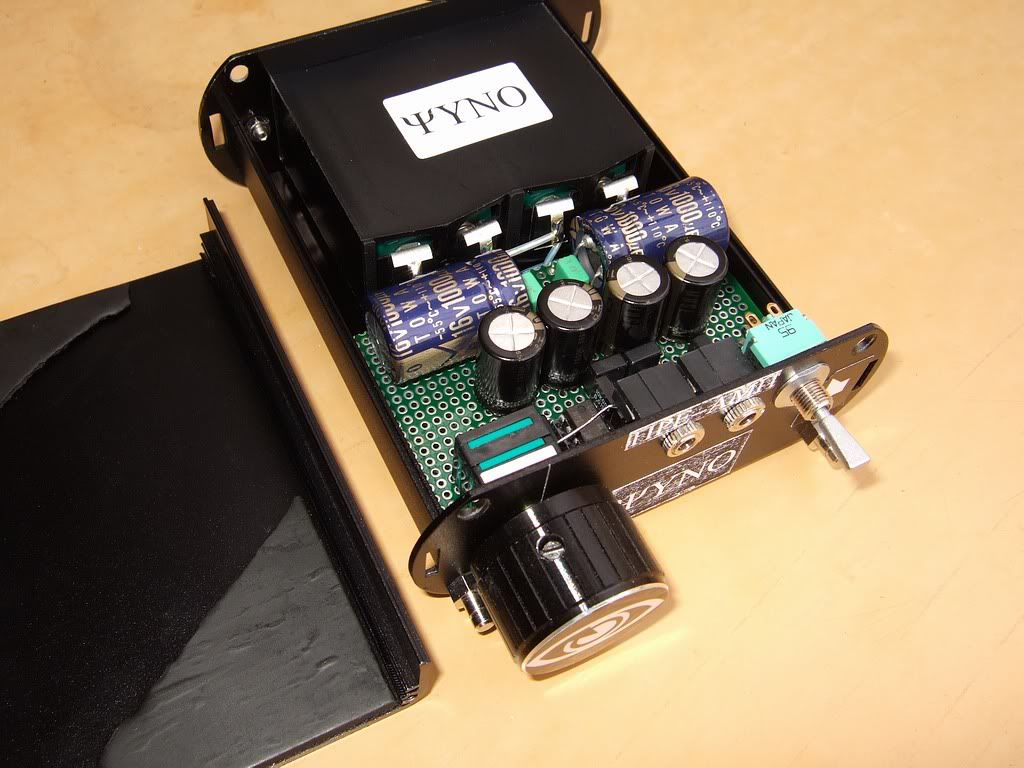

装箱后好看了很多。

最后测量输出直流
