开始制作自己的300B[全过程](2009参赛）

九天魔舞

第二级建议换用6k6、6w6会更好

春兰

第二级建议换用6k6、6w6会更好
九天魔舞 发表于 2009-10-10 11:20

JJ做好后，一定找两只试试，请问需要再调整吗？
焊接己有七八成，迟点再上图片。

春兰

焊了一整天机，其本完成內部工程，线路未作复查，还不能通电，等明天复查后就可通电了。
前期准备工作做
好，内部焊接就顺利，快速，一般机內焊接不超两天。
上一部分内部图

嵫固籽

呵呵 不管那么多了 不用复查了 先上电再说

春兰

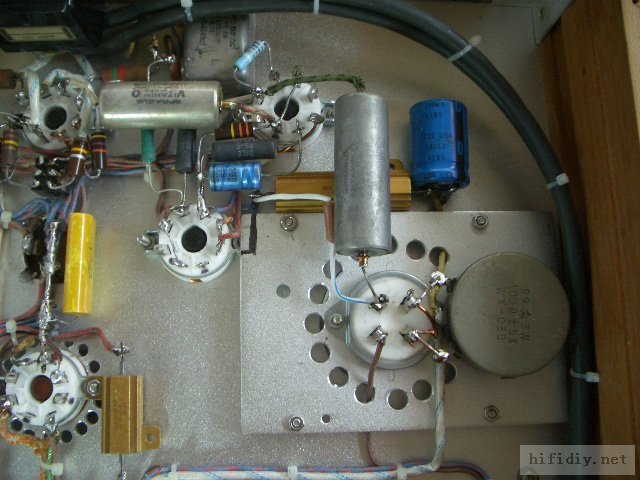

这次焊的线路采用一点接地方式，插座地接壳，电路地经0.47电容在主滤波电解处接壳。
再上几张內部图。

太平洋蓝宝石

一点接地在什么地方？
期待听感啊。

春兰

一点接地在什么地方？
期待听感啊。
太平洋蓝宝石 发表于 2009-10-10 23:19

一点接地点一在上图CIMG0011电容旁边，经电容接壳。

耳放

看了楼主的强贴，又有了装机的冲动～～
好手工啊！！！

radware

工艺不错

hhhddw

又看了一遍！！！很好

春兰

早上晨运回来，复查电路后，接上一对炮灰音箱，插上电源插头，心跳有点不正常闭上眼睛合上开关，沒有声音，睁眼一看，设有烧烟花，继而音箱发岀轾微交流声，松了一口气，说明电路正在工作。
十分钟后测量各点正作电压没太大问题。输入级偏压有些出入，交流声调300B阴极电位器，较果不明显，暂时不理它，先调整好正作点电圧。

太平洋蓝宝石

继续精彩表演啊。

春兰

电路正作点调整是繁锁的亊，亦是必做的过程，最后调整正作点电圧如下：
电源电路：第一滤波450V、电感后430V、稳圧出290V，因WY4-P工作电流偏大，2K电阻换成3K。
300B屏压420V、阴极电压70V。
6V6屏压176V、阴极电压12V。

春兰

输入级退耦电阻12k，电压260v。
6H9C屏压165V、阴极1.4V，屏阻调整为120K。
请高手看看正作点电压是否合适。多谢指点！！
调整好工作点后交流声仍然存在，点搞好，继读查吧！
明天继续.......

春兰

靜心思考，交流声与灯絲交流供电，电源滤波关系最大，6.3v灯絲己接地，于是把第一滤波电容(实际己用两只5U溥镆电容并联)加大，手头沒有耐压高于450V的电容，使用电容串联方式，用两只47U400V电解，换上后交流声大为好转，心里暗自高兴，原因找到了，于是再加大容量，用两只68U400V电解，在输出上接上数字表，反复调300B阴极电位器，噪音输出3.4和3MV。
后分析原因：第一级滤波电容选用容量小。为减小电感牛负担，将稳压电路限流电阻接于电感牛前，使前置用稳压电源波纹变大。
真是好开心，这感受用钱买不到的，真正DIY的乐趣！！！
煲机半粒钟再接上糸统中试音。

春兰

几个月备料、绕牛牛、做机箱，焊机，调试，jj终于出声了。
听了几首熟悉的歌曲，比我期望要好，人声是几台后级中最好的，饱满甜美，低频力度強劲，比起FU-7推挽机低频溥了少许，但亦十分滿意。
连续听3小时，整机发热正常，没有过热现象。大功告成！！！
上几张JJ的照片：

HIFI弟爱玩

期待成品

HIFI弟爱玩

期待成品，机壳是木制的

classa

好手艺好手艺

春兰

在装机时畄了一个转换开关，转换输入管屏阻，以适应换用管的要求，输入管换各种型号试听，12AX7、12AT7、6H8C、12AU7等，试听结果输入菅用12AX7最好，较全面，6H9C次之。
