等不及了,先画一个J版纯真之源第一级PCB

发如雪 · 发表于 2009-1-14 09:15

原帖由 paul979 于 2009-1-14 00:41 发表
看着这个封装那么眼熟,是不是我在坛子里发的那个封装?

呵呵,电阻是的,其他的是我自己画的,感谢了

发如雪 · 发表于 2009-1-14 09:25

原帖由 fdlay 于 2009-1-13 23:35 发表
我们都需要图啊

那就放上来吧，要的来下，

发如雪 · 发表于 2009-1-14 11:41

开始焊接,都是从元件面的铆钉上焊的，都是极为普通的东东,穷啊没办法

发如雪 · 发表于 2009-1-14 14:26

自制机箱可以说是DIY簇难事之一,要想把机箱做得既美又有个性,那更是难上加难了,没办法缺米硬着头皮干吧,由于牛牛较重顶板采用2MM铁板,强度够了吧,功率管采用下沉的方式安装,,考虑日后做机箱麻烦,开孔时主要以推挽形式来做,做单端也可以兼顾,所以开了N个大孔

发如雪 · 发表于 2009-1-14 16:50

顶板下面是用做门窗的铝合金材料来做，当年装修时多的，５０方料一分为二做两侧，后面用５０整体方料来做，开好电源，输入输出等孔待装接线座，前面板用的窗料一分为二，呵呵，可以做两个面板，整个用料成本较低

福建 · 发表于 2009-1-14 16:56

您将6V6有后级也画个PCB，我等有福了

发如雪 · 发表于 2009-1-14 17:10

那是下一步的的事,把807做好后再说

发如雪 · 发表于 2009-1-14 21:50

机箱几大件基本完工

发如雪 · 发表于 2009-1-14 21:57

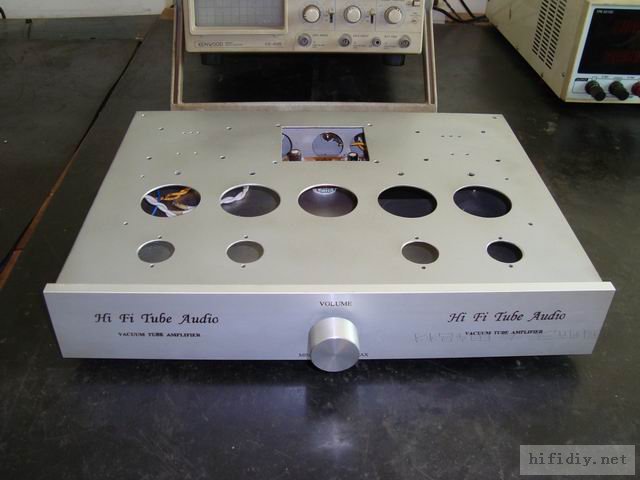

功夫不负有心人,手都磨起了泡,一个字------累,不过也值得,享受DIY了,上张机箱完成图

发如雪 · 发表于 2009-1-14 22:00

再来一张

发如雪 · 发表于 2009-1-14 22:03

接着上

paul979 · 发表于 2009-1-14 22:09

楼主是个细心人

发如雪 · 发表于 2009-1-15 11:37

电源开关放在侧面

发如雪 · 发表于 2009-1-15 11:39

再上一张

正雄 · 发表于 2009-1-15 11:45

LZ的热转印用得很好啊，面板也是热转印的？

发如雪 · 发表于 2009-1-15 13:48

原帖由正雄于 2009-1-15 11:45 发表
LZ的热转印用得很好啊，面板也是热转印的？

面板做字一般采用丝网印字,到专业店面问过,成本也比较高,所以采取成本低价的热转印,做出来的效果也不错,不过我只能做黑字,如果有彩色激光打印机的话可以做成其它色的字,白字是做不了的啦

micheal78 · 发表于 2009-1-15 14:22

65楼

我也有个这样的凳子

ouming · 发表于 2009-1-15 15:12

热转印上油吗？

fdlay · 发表于 2009-1-15 21:34

谢谢LZ的奉献，图纸收下了！谢谢！

发如雪 · 发表于 2009-1-16 08:57

原帖由 ouming 于 2009-1-15 15:12 发表
热转印上油吗？

转印前什么油都不加,转印后可以喷点光油到面板上以保护转印的字字
