LM1875电路图集锦

wsf001001 · 发表于 2009-1-2 21:38

LM1875功率较TDA2030及TDA2009都为大，电压范围为16～60V。不失真功率为20W（THD=0.08%），THD=1%时，功率可达40W（人耳对THD<10%以下的失真没什么明显的感觉），保护功能完善。是一个不错的选择。
其接法同TDA2030相似，也有单双电源两种接法。

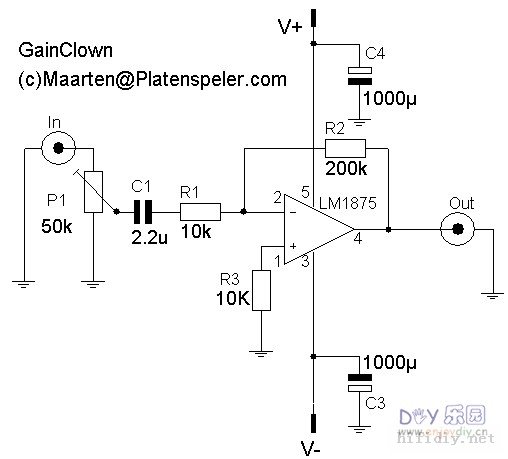

LM1875是美国国家半导体器件公司生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。如图1所示，该集成电路在±25V电源电压RL=4Ω时可获得20W的输出功率，在±30V电源8Ω负载获得30W的功率，内置有多种保护电路。广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点.

电路特点：
[1].单列5脚直插塑料封装，仅5只引脚。
[2].开环增益可达90dB。
[3].极低的失真，1kHz，20W时失真仅为0.015%。
[4].AC和DC短路保护电路。
[5].超温保护电路。
[6].峰值电流高达4A。
[7].极宽的工作电压范围（16-60V）。
[8].内置输出保护二极管。
[9].外接元件非常少，TO-220封装。
[10].输出功率大，Po=20W(RL=4Ω)。
