电源 EMI 过滤+交流去直+机箱接地三合一

yjh1962 · 发表于 2025-12-25 15:10

看下楼主设计，学习下，

丹尼fish · 发表于 2025-12-25 17:20

nos001 发表于 2025-12-16 01:14
机箱直接PE不好吗？
以前有帖子是机箱接PE，PCB地通过阻容二极管接PE，我一直这么做的，不用担心多台设备 ...

pe是啥意思

nos001 · 发表于 2025-12-26 02:22

丹尼fish 发表于 2025-12-25 17:20
pe是啥意思

接地的电气符号

renzhiy · 发表于 2025-12-26 10:03

学习一下，看看有什么神奇

zjzj007 · 发表于 2025-12-29 12:03

nos001 发表于 2025-12-16 01:14
机箱直接PE不好吗？
以前有帖子是机箱接PE，PCB地通过阻容二极管接PE，我一直这么做的，不用担心多台设备 ...

请问"PCB地通过阻容二极管接PE", 阻容二极管的参数如何设置？

PHszl · 发表于 2025-12-29 22:29

zjzj007 发表于 2025-12-29 12:03
请问"PCB地通过阻容二极管接PE", 阻容二极管的参数如何设置？

首页原理图中电源地就是 PE,电源地以上部分就是通过阻容二极管接 PE 的原理图，上面有参数

PHszl · 发表于 2025-12-29 22:40

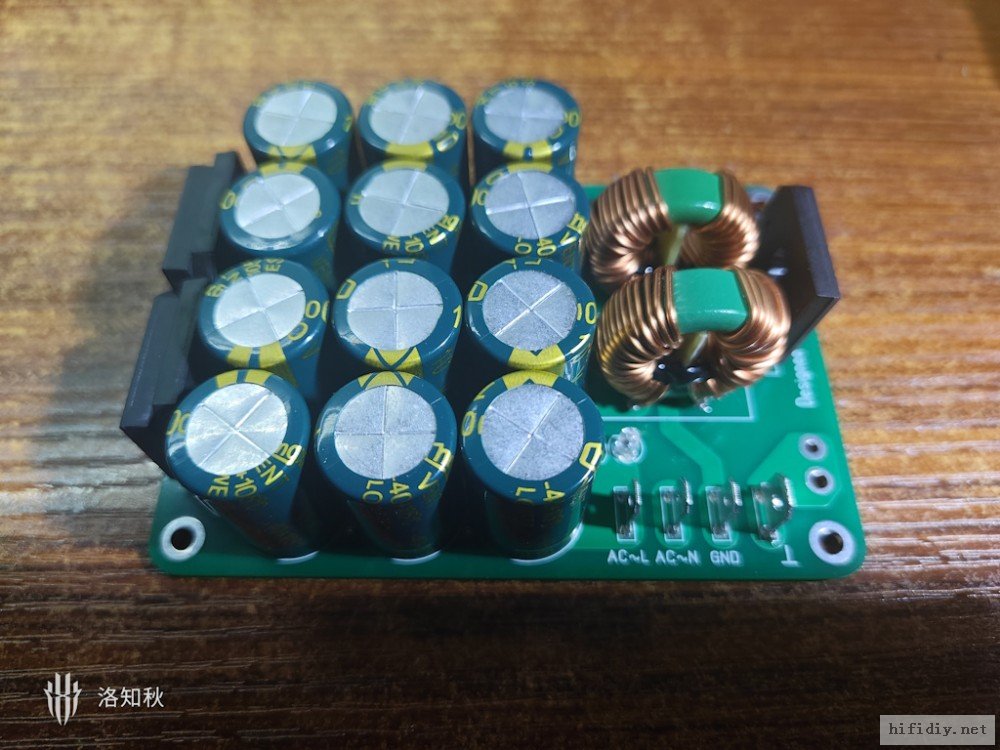

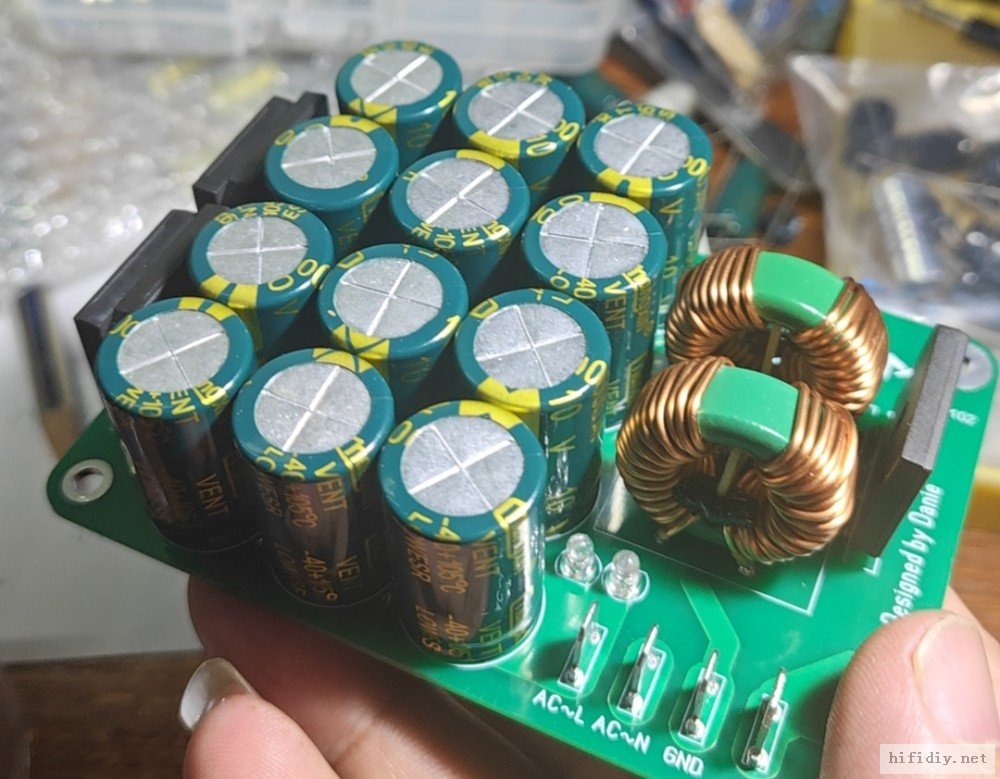

装好的板子

zjzj007 · 发表于 2025-12-30 14:20

PHszl 发表于 2025-12-29 22:40
装好的板子

出售吗？

zjzj007 · 发表于 2025-12-30 14:27

PHszl 发表于 2025-12-29 22:40
装好的板子

请问整流桥选耐压多高的，电流多大的，谢谢

PHszl · 发表于 2025-12-30 15:01

zjzj007 发表于 2025-12-30 14:27
请问整流桥选耐压多高的，电流多大的，谢谢

整流桥便宜，我选1000伏，20安以上的

PHszl · 发表于 2025-12-30 15:04

zjzj007 发表于 2025-12-30 14:20
出售吗？

我买的电感只能装二个，板子倒有几块

SZYAUDIO · 发表于 2025-12-30 15:23

谢谢分享

zjzj007 · 发表于 2025-12-30 18:15

PHszl 发表于 2025-12-30 15:04
我买的电感只能装二个，板子倒有几块

板子怎么卖？

PHszl · 发表于 2025-12-30 19:33

本帖最后由 PHszl 于 2025-12-30 19:45 编辑

zjzj007 发表于 2025-12-30 18:15
板子怎么卖？

我给你打板文件，你上淘宝自己找家工厂打板吧，我是五元一次，给5块板

电源过滤.rar (22.23 KB, 下载次数: 50)

zjzj007 · 发表于 2025-12-30 19:44

PHszl 发表于 2025-12-30 19:33
我给你打板文件，你上淘宝自己找家工厂打板吧，我是五元一次，给5块板

好的，非常感谢

丹尼fish · 发表于 2025-12-31 00:25

阻容那里用的整流桥是不是画错了啊，整流桥23脚短接后接pe，全脚段节后接主板地，也就是说桥的脚是不是短接错了~还有隔直用整流桥我记得论坛有几个大佬讨论过，也是14脚短接，电容接23脚

丹尼fish · 发表于 2025-12-31 00:28

nos001 发表于 2025-12-16 01:14
机箱直接PE不好吗？
以前有帖子是机箱接PE，PCB地通过阻容二极管接PE，我一直这么做的，不用担心多台设备 ...

你说的没错，有个英文图片正是这样用的，只不过在阻容上并联了一个整流桥

y1974 · 发表于 2025-12-31 08:01

谢谢楼主分享！

PHszl · 发表于 2025-12-31 10:58

丹尼fish 发表于 2025-12-31 00:25
阻容那里用的整流桥是不是画错了啊，整流桥23脚短接后接pe，全脚段节后接主板地，也就是说桥的脚是不是短接 ...

桥的接法有多种，就看你要的隔断电压是0.7V还是1.4V，其目的是当电压超过隔断电压时能完全导通，接法只是表象，你要理解为什么要那样接。我现在这种接法的隔断电压是1.4伏，也就是二个二极管串联的方式，这种方式搞干扰能力要稍微强一点。当然也可以接成并联方式，那样的话隔断电压就是0.7伏，同时导通电流加倍。

迎风策马 · 发表于 2025-12-31 14:28

学习
