再做禾田茂氏胆前

胆固纯

2015年元月，禾田茂的原版电路自制PCB，电路开声，彰显经典。

原帖参考：http://bbs.hifidiy.net/forum.php ... &tid=1063025&extra=
一年来，时刻想把蚀刻板规整，走线优化。
机缘总是应时而来。


原机图片：







禾田茂氏的原版电路和局部整理出来的电路

普洱茶88

强力支持，关注。

guym

线路板制作精美！

多做几块分给需要的成本不就下来了吗？

胆固纯

普洱茶88 发表于 2016-1-15 10:58
强力支持，关注。

老兄一贯的热情，谢谢

胆固纯

guym 发表于 2016-1-15 14:52
线路板制作精美！

多做几块分给需要的成本不就下来了吗？

确实，正规制版比手办的电气效果强上万倍。
此电路值得一玩。

mld

guym 发表于 2016-1-15 14:52
线路板制作精美！

多做几块分给需要的成本不就下来了吗？

这个意见很好啊、、、

feiweilong

强力支持，

胆固纯

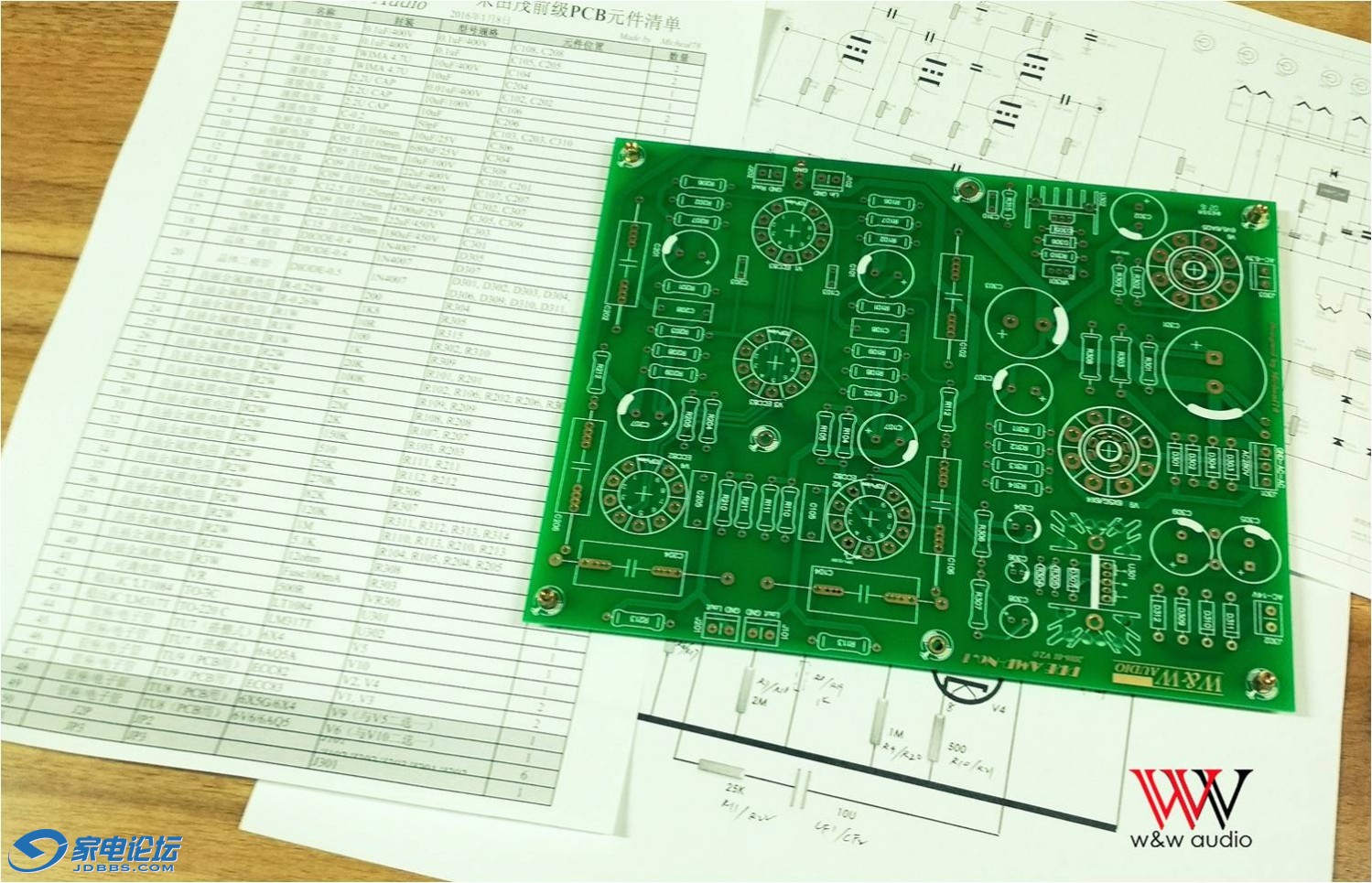

打印BOM清单和电路图。
查版子，检查是否存在制作的问题。
万事俱备，只待开焊。

五彩孔雀

胆固纯 发表于 2016-1-21 12:52
打印BOM清单和电路图。
查版子，检查是否存在制作的问题。
万事俱备，只待开焊。

期待佳音，准备要上的！！！握手。

胆固纯

PCB总接地，下地的部分接10 Ohm电阻并联电容预防干扰。


可选部分（D301-D304），胆整和石整二选一。


可选部分，X7两级共阴放大的部分的第二阶阴极电阻（R109/R209），可接可不接（对地电压极小，可以忽略）
原版电路没有此电阻。


元件置办其档，乱七八糟合个影。（10uf输出电容在路上）

Ayonnr

板做的很精致

大胖乖1

板子很漂亮，喜欢沉金的，不氧化变色。

马大姐

一直想弄一台禾田茂玩玩，

胆固纯

大胖乖1 发表于 2016-1-22 16:41
板子很漂亮，喜欢沉金的，不氧化变色。

沉金的好处确实多多

胆固纯

马大姐 发表于 2016-1-23 22:12
一直想弄一台禾田茂玩玩，

投资不多，值得玩下

马大姐

胆固纯 发表于 2016-1-24 12:55
投资不多，值得玩下

看坛子里对它的评价很高的。

胆固纯

马大姐 发表于 2016-1-24 13:02
看坛子里对它的评价很高的。

禾田茂氏胆前确实是不错的电路。
值得动手玩。

马大姐

胆固纯 发表于 2016-1-24 13:07
禾田茂氏胆前确实是不错的电路。
值得动手玩。

等你做好了发张照片看看呗。
