装个β22耳放 High End级

Thomas · 发表于 2015-4-22 22:45

本帖最后由 Thomas 于 2015-4-22 22:46 编辑

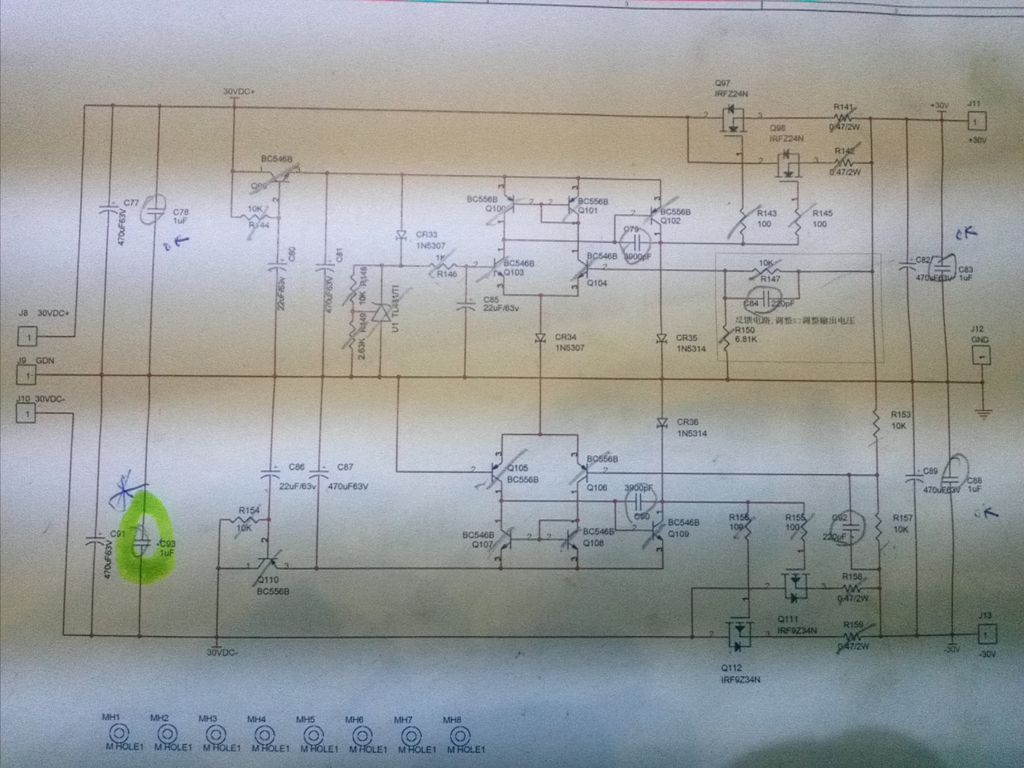

最近也在装B22，套件是多年前买的，调试时S22稳压板负轨上的其中一个1U旁路电容炸了，威力相当大，板子都给炸出一个深洼，更换後已没有电出了，管子恐怕凶多吉少。上 TB 找 IRF9Z34N，发觉价钱有一元左右的，也有十多元的，为甚麽差距这麽大，一元的会是假货吗？

Thomas · 发表于 2015-4-22 23:06

002300 发表于 2015-4-21 09:31
电路图：

按AMB网页指示，调试前应先将VR2调至最小值，一上电即时发觉电流严重超表，不知是否我这板设计不一样 (但线路图画法一样)，VR2阻值越小则电流越大，再将VR2调至最大值测试，各点电压/流又能调至建议的数值，管子好像是保住了，但可惜这时稳压板已爆炸，试音只能用没有稳压的电源。

002300 · 发表于 2015-4-23 08:52

Thomas 发表于 2015-4-22 22:45
最近也在装B22，套件是多年前买的，调试时S22稳压板负轨上的其中一个1U旁路电容炸了，威力相当大，板子都 ...

你变压器次级输出多少啊？整流滤波后（稳压之前）电源输出多少？

002300 · 发表于 2015-4-23 08:53

本帖最后由 002300 于 2015-4-23 08:58 编辑

Thomas 发表于 2015-4-22 23:06
按AMB网页指示，调试前应先将VR2调至最小值，一上电即时发觉电流严重超表，不知是否我这板设计不一样 (但 ...

音量电位器不错。没加稳压电路，注意输出到耳放板的电压限制在±24V到±30V之间。

爱的罗曼史 · 发表于 2015-4-23 09:46

我的B22电源输入用的是双32V的，用很久了。想把S22稳压板输出调高点，但不知调那个电阻好。？

002300 · 发表于 2015-4-23 10:10

本帖最后由 002300 于 2015-4-23 10:34 编辑

爱的罗曼史发表于 2015-4-23 09:46
我的B22电源输入用的是双32V的，用很久了。想把S22稳压板输出调高点，但不知调那个电阻好。？

输出电压 R10 稳压二极管(D5)
±36V 4.99KΩ BZX55C12 (12V)
±30V 6.81KΩ BZX55C12 (12V)
±27V 7.87KΩ BZX55C12 (12V)
±24V 10KΩ BZX55C12 (12V)
±18V 20KΩ BZX55C12 (12V)

调整R10和D5。电压调整后，注意电容耐压。


002300 · 发表于 2015-4-23 10:11

本帖最后由 002300 于 2015-4-23 10:48 编辑

σ22电源官方电路图

Rafier · 发表于 2015-4-23 10:56

Thomas 发表于 2015-4-22 22:45
最近也在装B22，套件是多年前买的，调试时S22稳压板负轨上的其中一个1U旁路电容炸了，威力相当大，板子都 ...

这种情况应该是最靠近输入的两个小管坏了，更换一般可修复

zifenghuomen · 发表于 2015-4-23 11:43

我也在做

Thomas · 发表于 2015-4-23 21:32

Rafier 发表于 2015-4-23 10:56
这种情况应该是最靠近输入的两个小管坏了，更换一般可修复

谢谢你，明天拆下测试一下。

原变压器是双24V的，没稳压时换了一个双18V的。

b461688050 · 发表于 2015-4-23 22:52

这耳放适合推啥啊？

002300 · 发表于 2015-4-24 00:27

b461688050 发表于 2015-4-23 22:52
这耳放适合推啥啊？

HD800, HD650, HD600, T1, AKG701等都可以推。

更新一下进度，手机拍的，将就着看

tommy789 · 发表于 2015-4-24 07:11

002300 发表于 2015-4-21 09:31
电路图：

貌似D11 D12错向

daxian50 · 发表于 2015-4-24 08:54

tommy789 发表于 2015-4-24 07:11
貌似D11 D12错向

没有错，那两个是泄放二极管。

大侠就等待 · 发表于 2015-4-24 09:05

提示: 作者被禁止或删除内容自动屏蔽

LeonBernieniv · 发表于 2015-4-24 09:19

请问一下那个主动地到底有什么好处？看amb介绍的图片倒是看了，就是电位器的接地端做3块板子ground的输入，那么主动地的板子输入端的信号和0V端子该怎么处理？短接吗？

002300 · 发表于 2015-4-24 09:29

本帖最后由 002300 于 2015-4-24 10:08 编辑

大侠就等待发表于 2015-4-24 09:05
表示强烈支持，只是，这板子怎么看都画得有点太非专业了。

比较紧凑

LeonBernieniv 发表于 2015-4-24 09:19
请问一下那个主动地到底有什么好处？看amb介绍的图片倒是看了，就是电位器的接地端做3块板子ground的输入， ...

主动地提升整机性能，能够吸收或者退去电路中回路电流，避免接入信号地或者电源地，消除信号地主要的污染来源。

耳机插口的地线接"主动地"板子的"Output"输出端子，"主动地"板子的"GND"地端子接到信号地，“Input”输入端空着不接。
按下面图标示的接。

动力学 · 发表于 2015-4-24 10:13

b22很好啊，我的去年就做好了，板子和楼主的一样，但所有元件都是自己收集的，前后花了一年多呢。

002300 · 发表于 2015-4-24 10:33

动力学发表于 2015-4-24 10:13
b22很好啊，我的去年就做好了，板子和楼主的一样，但所有元件都是自己收集的，前后花了一年多呢。

说说听感如何

LeonBernieniv · 发表于 2015-4-24 12:00

002300 发表于 2015-4-24 09:29
比较紧凑

多谢！明白了。
