时钟套件装机说明

[复制链接] 查看: 58477|回复: 71

2546

主题

1

好友

1万

积分


管理员 当前离线

Rank: 9Rank: 9Rank: 9

UID
3
帖子
11061
精华
11
经验
14109 点
金钱
3139 ¥
注册时间
2004-3-16
发表于 2005-4-24 19:15 | 显示全部楼层
本时钟套件装入什么晶体就输出对应的频率,没有升频和降频功能!


大家收到的将是以下套件:





特别注意的就是这个贴片,焊接的时候请一定注意,切记还有一个贴片电阻

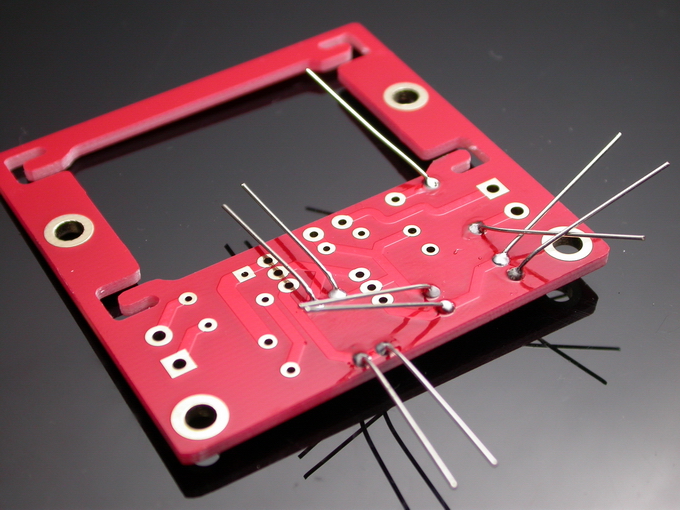

然后开始焊接电阻







然后焊接其他元件





记住晶体方向

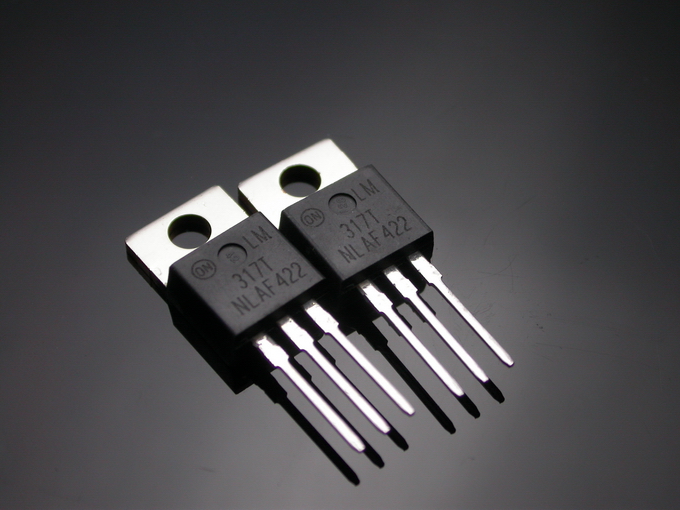

ON的317

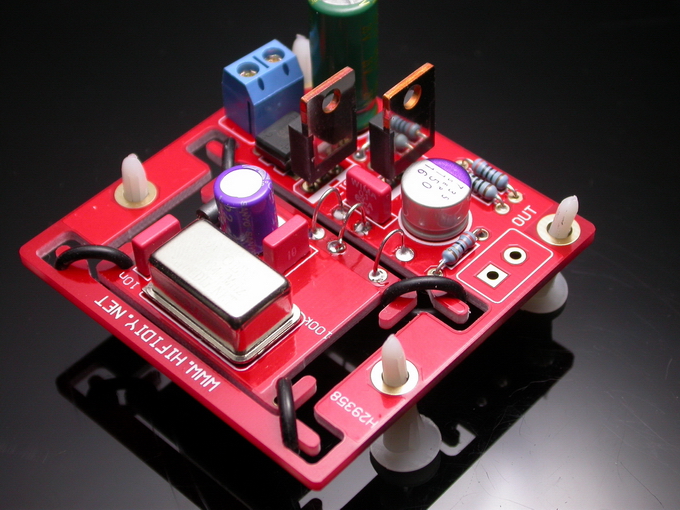

现在开始套小板啦

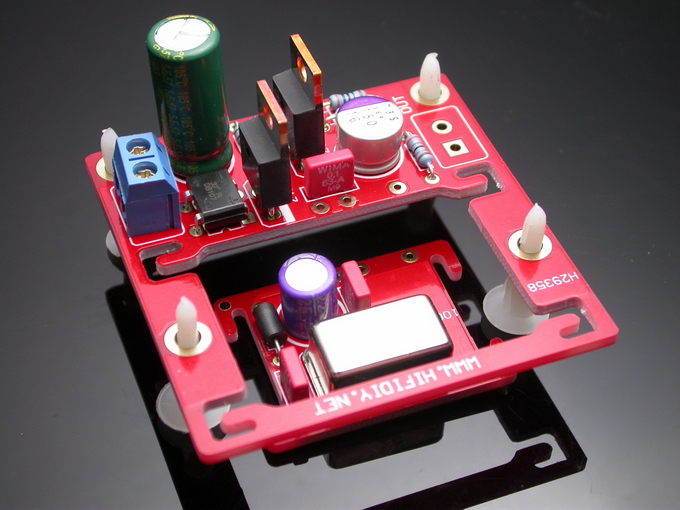

采用胶圈套上



一定采用软线焊接主板和小板



使用9-12V交流变压器,电流300MA以上


更换时钟的接法



以下为SONY 227 ESD为实例,拆掉一下箭头的元件



然后这样安装!


0

主题

19

好友

277

积分


业余侠客 当前离线

Rank: 4

UID
3672
帖子
258
精华
0
经验
277 点
金钱
222 ¥
注册时间
2005-3-29
发表于 2005-5-14 17:42 | 显示全部楼层

还有吗?

非常想购一块时钟板,我的cd机是马兰士cd17mk2ki,请问钳版主此机应用什么频率的晶体合适,万望版主告知!我的手机号:13312438188,姓名:张瑞凡

18

主题

0

好友

1389

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
2217
帖子
1264
精华
0
经验
1389 点
金钱
1044 ¥
注册时间
2004-11-22
发表于 2005-6-4 22:35 | 显示全部楼层

原来这样

“把晶振和跟它相连的两只小电容拆掉。把时钟板的输出端接到原晶振位置的其中一端,时钟板的地接到CD机晶振附近的地上。上电看看CD机能否正常读碟,如果不能就把输出端接原晶振另外的一端。”
明白了,刚才没细心看。

18

主题

0

好友

1389

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
2217
帖子
1264
精华
0
经验
1389 点
金钱
1044 ¥
注册时间
2004-11-22
发表于 2005-6-4 21:55 | 显示全部楼层

请问

时钟板上的+-极与CD机上的DSP两个脚如何对应?

36

主题

0

好友

588

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
4195
帖子
373
精华
0
经验
588 点
金钱
84 ¥
注册时间
2005-5-10
发表于 2005-6-4 16:30 | 显示全部楼层

想订一套,是否更换不同的晶振就可得到不同频率?

2546

主题

1

好友

1万

积分


管理员 当前离线

Rank: 9Rank: 9Rank: 9

UID
3
帖子
11061
精华
11
经验
14109 点
金钱
3139 ¥
注册时间
2004-3-16
 楼主| 发表于 2005-7-17 19:57 | 显示全部楼层

你好!请见团购区的主页团购专贴!

http://www.hifidiy.net/Article/list.asp?classid=10

1

主题

0

好友

83

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
4332
帖子
9
精华
0
经验
83 点
金钱
0 ¥
注册时间
2005-5-21
发表于 2005-7-17 16:35 | 显示全部楼层

請問

我想問以上的時鐘可以在那裡買到呢?要多少錢?是多少ppm呢?

47

主题

3

好友

816

积分


职业侠客 当前离线

Rank: 5Rank: 5

UID
4567
帖子
1067
精华
0
经验
816 点
金钱
338 ¥
注册时间
2005-6-12
发表于 2005-11-23 11:21 | 显示全部楼层

DVD 没有时钟是否会烧IC呢?

109

主题

1

好友

8012

积分

超级版主 当前离线

论坛版主

Rank: 8Rank: 8

UID
6
帖子
6499
精华
17
经验
8012 点
金钱
1636 ¥
注册时间
2004-3-16

元老级 社区贡献 优秀设计

发表于 2005-11-23 00:27 | 显示全部楼层

一般不会。这时钟板输出端串有几十欧姆的电阻

能起保护作用
[em08]

47

主题

3

好友

816

积分


职业侠客 当前离线

Rank: 5Rank: 5

UID
4567
帖子
1067
精华
0
经验
816 点
金钱
338 ¥
注册时间
2005-6-12
发表于 2005-11-23 00:16 | 显示全部楼层

DVD机换晶振时时钟线接反了是否会烧IC呀?

好怕接反了IC冒烟。

109

主题

1

好友

8012

积分

超级版主 当前离线

论坛版主

Rank: 8Rank: 8

UID
6
帖子
6499
精华
17
经验
8012 点
金钱
1636 ¥
注册时间
2004-3-16

元老级 社区贡献 优秀设计

发表于 2005-11-23 18:39 | 显示全部楼层

不明白你所说。。。。

[em12]

0

主题

0

好友

51

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
6602
帖子
1
精华
0
经验
51 点
金钱
0 ¥
注册时间
2005-12-1
发表于 2005-12-1 08:25 | 显示全部楼层

請問

板主您好!
我買了時鐘套件11.2896Mhz,是要給PHILIPS LHH100改裝時鐘之用的,
請問套件輸入的電源要從何處取出呢?能否麻煩教等一下
謝謝!

29

主题

1

好友

569

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
9483
帖子
546
精华
0
经验
569 点
金钱
288 ¥
注册时间
2006-5-18
发表于 2006-5-24 14:37 | 显示全部楼层

套件装好,各项指标正常吧!

昨日收到套件,晚上11点焊好,5V供电5.17V,晶体输出直流电压2.46V,应该属于正常范围吧!?

8

主题

0

好友

964

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
13172
帖子
858
精华
1
经验
964 点
金钱
503 ¥
注册时间
2006-10-9
发表于 2006-10-27 20:49 | 显示全部楼层

本人也有意定一套,在之前,我已在TEAC VRDS-7 CD上用四脚晶振替换了原来的二脚晶振(16.9344M),替换很方便,感觉不错,只是换的是国产的,精度也不高.当我看了团购的PCB套件后,就被它的结构给迷住了,二个字:漂亮,看了也舒服,因为本人也搞工业电子产品的PCB设计,喜欢学习欣赏别人的好作品,我觉得团购的PCB作品都非常漂亮,值得本人学习和借鉴.

5

主题

2

好友

60

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
14872
帖子
41
精华
0
经验
60 点
金钱
3 ¥
注册时间
2006-11-19
发表于 2006-11-20 23:04 | 显示全部楼层

斑主大人,指导一下



5

主题

2

好友

60

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
14872
帖子
41
精华
0
经验
60 点
金钱
3 ¥
注册时间
2006-11-19
发表于 2006-11-20 18:45 | 显示全部楼层
我买了一套时钟,还没敢装呢,想问清楚,我的sony cdp750该怎么接线,我好像看到有位朋友接cdp750,但他上的图片刚好将接头遮住了,请大家帮忙,能否发一张看到接头的图片。

5

主题

2

好友

60

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
14872
帖子
41
精华
0
经验
60 点
金钱
3 ¥
注册时间
2006-11-19
发表于 2006-11-23 19:56 | 显示全部楼层
没人理我,版主论坛干什么的?!!以后也不会再来了!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

159

主题

3

好友

6222

积分


超级版主 当前离线

Rank: 8Rank: 8

UID
154
帖子
6299
精华
9
经验
6222 点
金钱
2908 ¥
注册时间
2004-3-25

元老级 社区贡献 论坛版主 优秀版主

发表于 2006-11-24 20:12 | 显示全部楼层
或者你把CD750 那部分的电路拍个图片上来研究研究。

109

主题

1

好友

8012

积分

超级版主 当前离线

论坛版主

Rank: 8Rank: 8

UID
6
帖子
6499
精华
17
经验
8012 点
金钱
1636 ¥
注册时间
2004-3-16

元老级 社区贡献 优秀设计

发表于 2006-11-24 07:44 | 显示全部楼层
以下是引用星辰在2006-11-20 18:45:00的发言:
我买了一套时钟,还没敢装呢,想问清楚,我的sony cdp750该怎么接线,我好像看到有位朋友接cdp750,但他上的图片刚好将接头遮住了,请大家帮忙,能否发一张看到接头的图片。

CD750不是人人都了解.....你找到那个帖子,请发帖者帮忙,好吧?...晕

75

主题

0

好友

366

积分

业余侠客 当前离线

Rank: 4

UID
16552
帖子
496
精华
0
经验
366 点
金钱
208 ¥
注册时间
2006-12-28
发表于 2007-1-14 00:33 | 显示全部楼层
交流输入10V行吗,机器只有18V和10V两种电压
