今天3月25日,离参赛截止还有一天。早就想参加这样的活动,但一直忙,没时间整理。
我这次的参赛作品是5670电子管前级,是用来推PASS 10W 纯甲类功放的。这次5670电子管前级的制作,得从2004年春节讲起,那次有缘结识了苏州的老烧友----阴先生,俩人甚是投缘,在DIY音响方面做了很多交流,受益非浅。在交谈中阴先生提到了PASS功放,特别是10W小功率的,声音胜过300B胆机,在房间不大的情况下可以推贵族2.5,但需要一部好的胆前级,最后阴先生还允诺送我一台他亲手打造的PASS 10W功放。于是,在2004年国庆假期,我开车来回10小时从苏州把那台沉重的PASS载回了家。
PASS终于放在了我的面前,接下来就要为他度身打造前级了。阴先生在我走之前,给了我前级的电路图(见图)。
我花了好一段时间用来备料,备料如下:
机箱是2002年做的,记得当时一共做了4套,用1。2MM的铁板折边,镀锌,喷漆而成;问题在于面板,由于我们这里资源缺乏(在海岛上的),找不到厚的铝板,一时成为难题,后来我想到了亚克力板,于是到广告公司用10MM厚的亚克力板定做了几块面板。拿到做好的面板是透明的,配到机箱上很不舒服,怎么办?我想了又想,最后在亚克力面板的反面喷上黑漆,效果终于出来了,光可照人,很漂亮,很大方。为了搭配黑色的面板和机箱我专门找了四个乳白色的机脚,旋扭也想配乳白色的,造型像cello上用的那种,不过市场上没有,到现在还没有配好(看来只好找人去车制一个)。
音量电位器,我用的是牛魔王的遥控电位器。
电源变压器是200W环牛自己重新绕的,一组90V供屏级用,2组6。3V用于灯丝,一组10V用于遥控电位器,还有原来的2组15V备用。

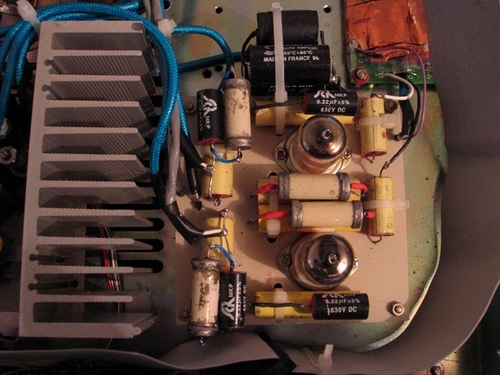

作品的完成并不是一帆风顺的。第一次,按原图做,但声音出来不对,感到有些失望。后来开始开始调较,放弃了开始时的那种搭棚方法,改成在PBC板上打孔搭焊,先把屏级电压增加到120V,在第一个阴极电阻1。5K上并一个1K的电阻,把第二级阴极电阻改成680R,再把反馈电阻改成22K。这样第一级的静态电流为1。3MA左右,第二级阴极电流在1。8MA左右,此时声音开始对头了。接下把原来电源滤波施碧100UF电容拆下来,换上JENSON 60UF电解电容,线路退偶电容换成大S;再把交连电容换上西电锡膜电容,用大S和油浸陶瓷电容教声,终于得到了我认为可以接受的声音。机箱内还有空为是为唱头放大器准备的.(由于声音的取向带有很多个人主观性,在此不做评论了。)以次与各位同好交流,请勿见笑。
