CDM12 cd机整机装机说明

hifidiy

大家把整个电路部分组装完成后就可以进行整机的装配!(标准版的CD机配备的是槊料遥控)
首先把我们发送的机箱板材组装为机箱-----这个应该属于比较简单的过程,我们没有写拼装图片,因为您摸索的过程中会增加您很大的乐趣!特别提醒的的就是底板的变压器固定孔位置在后左,如果搞错了您会从新再转一次!
大家也可以参考一下转盘的装机图片:
http://www.hifidiy.net/jhwz/200706/t20070626_992.htm




下图为组装完成的机箱情况,我们将在本基础上进行组装!

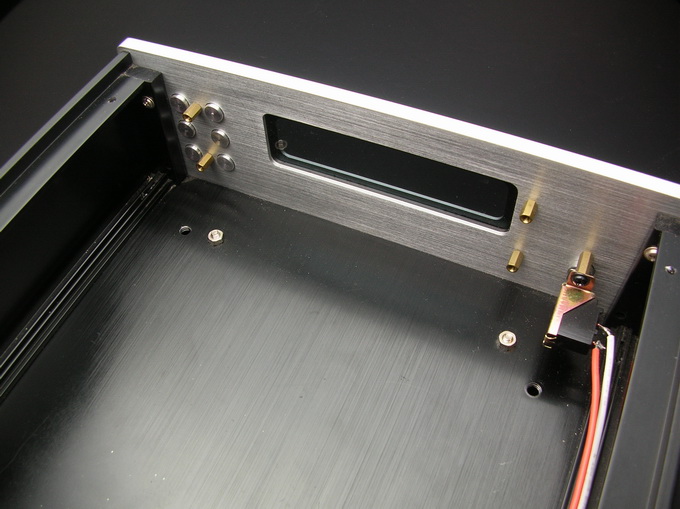

面板使用8MM铜柱,用来固定显示板!前提是先把亚克厉和按纽先放进去!

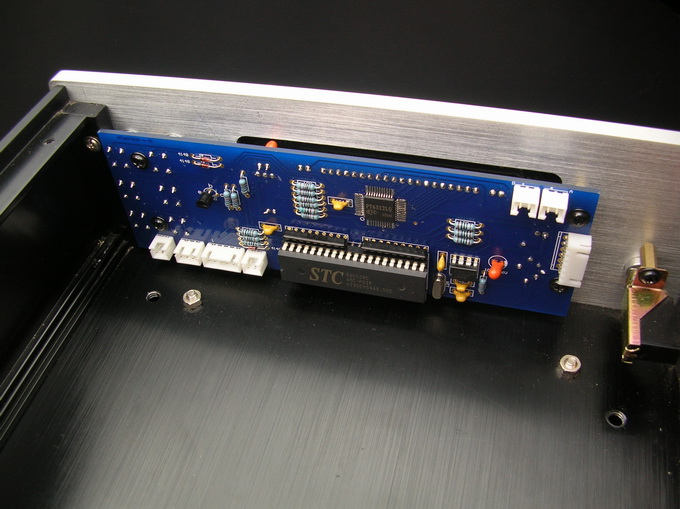

接下来就是固定显示板!

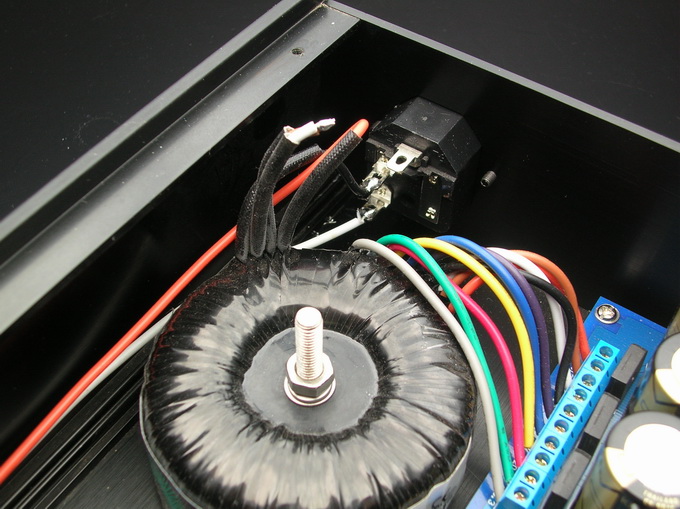

变压器的安装
特别提醒当使用220V的时候中间两根线要短路!

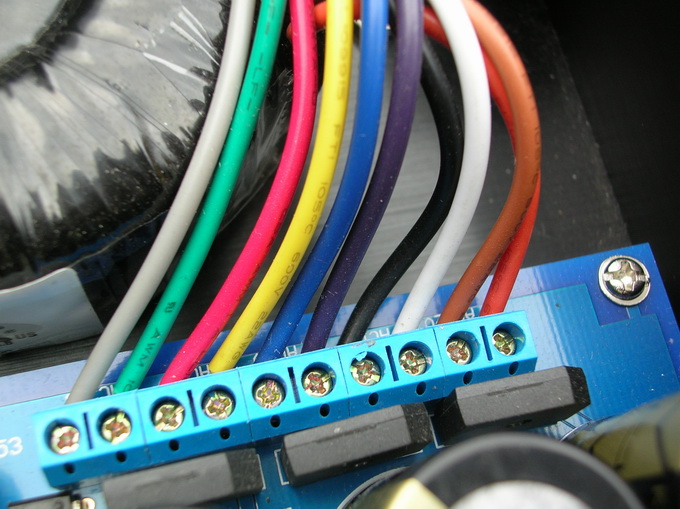

请一定参考变压器线和PCB的接口安装情况!

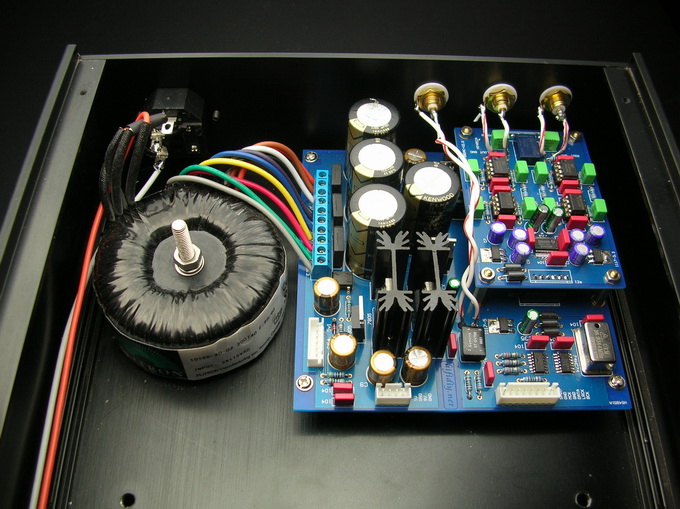

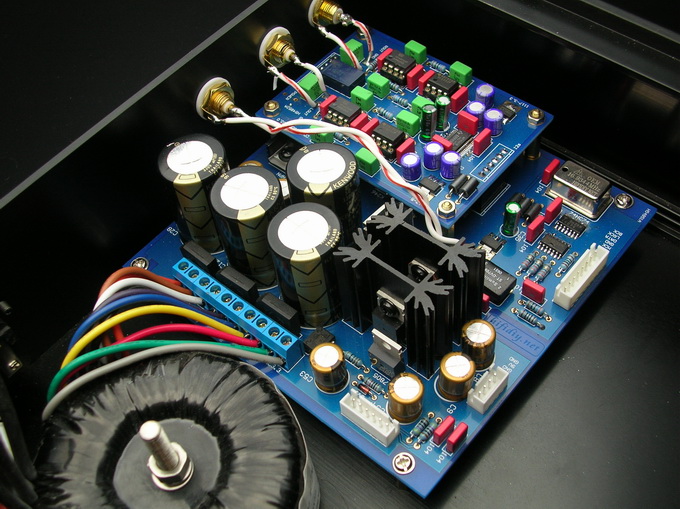

安装焊接主板!





主板和显示安装完成后就开始安装核心部分!

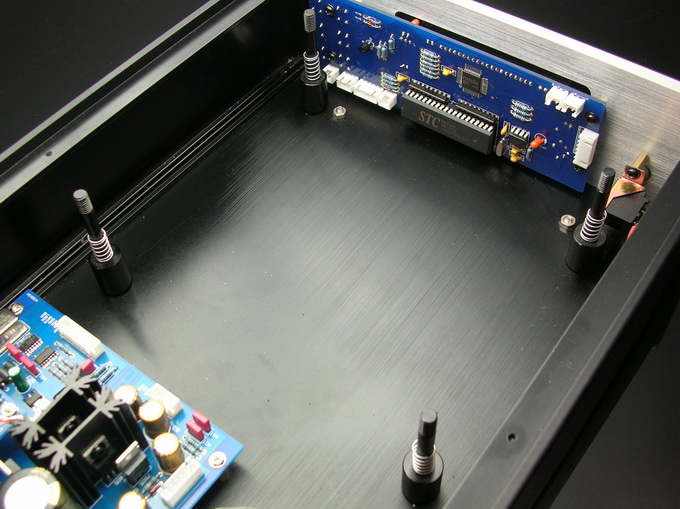

首先上固定柱

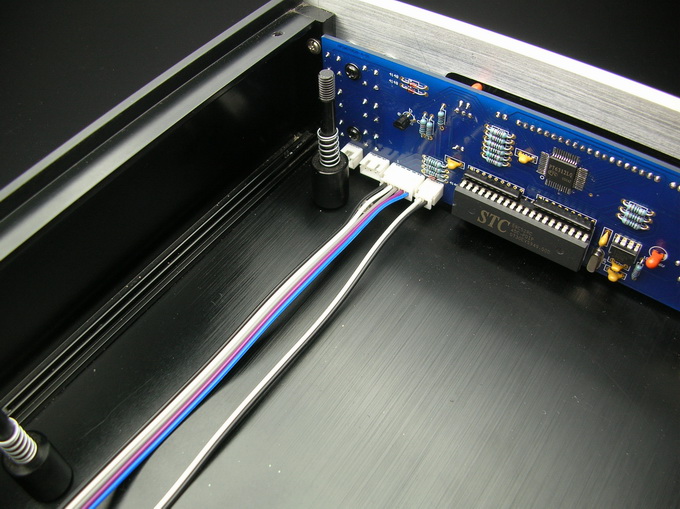

把显示板的线接好预备



使用6位线把显示板和主板连接起来!

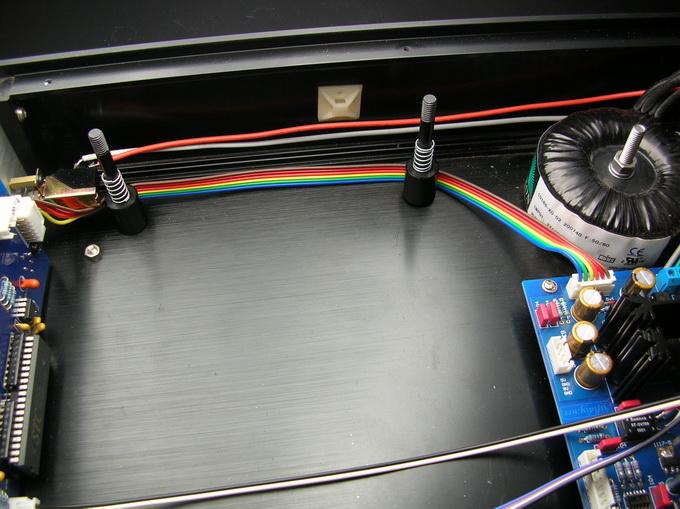

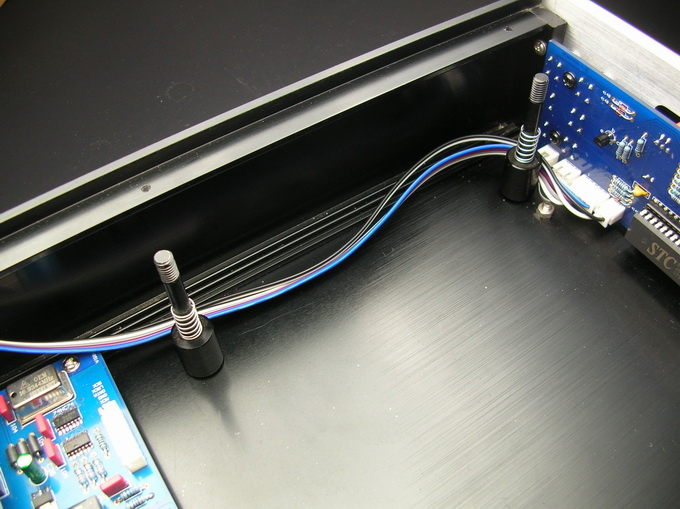

预留线的走法



托板和机芯

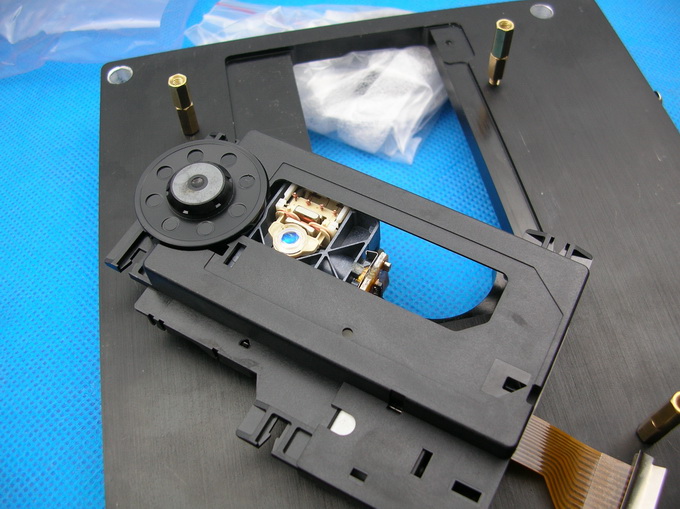

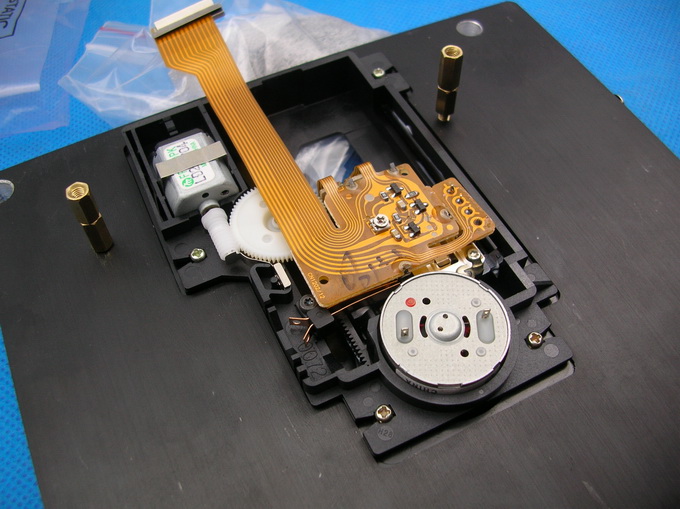

使用配置的裸丝固定好机芯

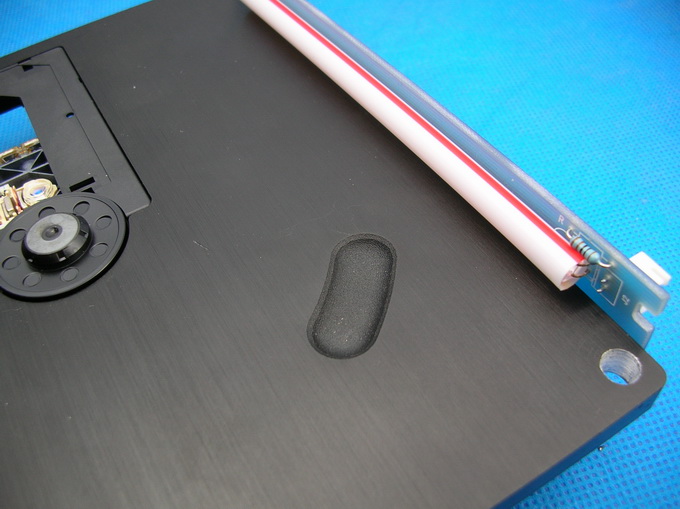

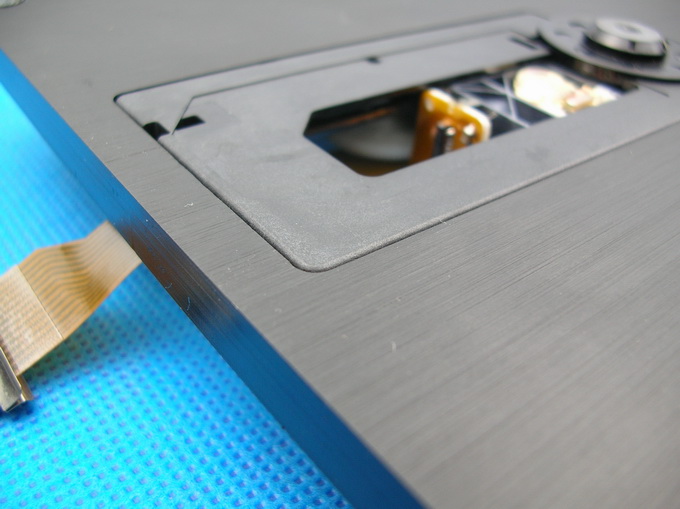

我们的结构保证了机芯面和托板面的水平

这个地方是重点:请仔细观看接口的形状和线的颜色及对应的位置!

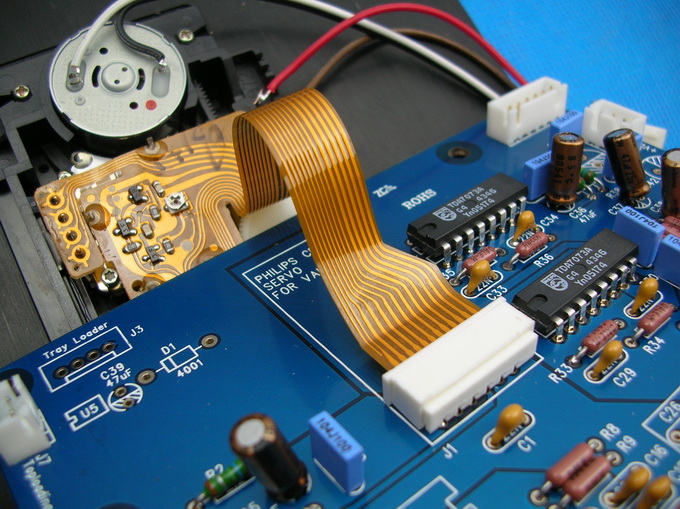

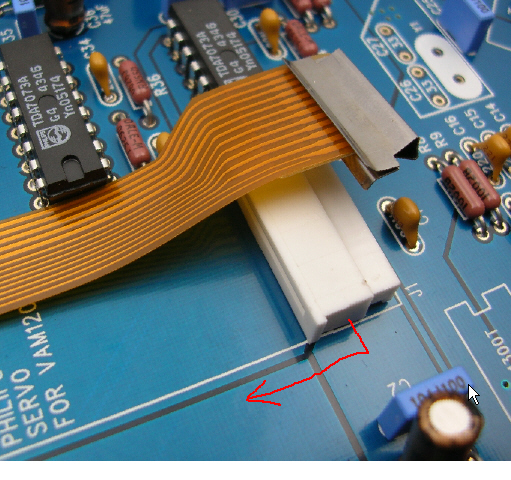

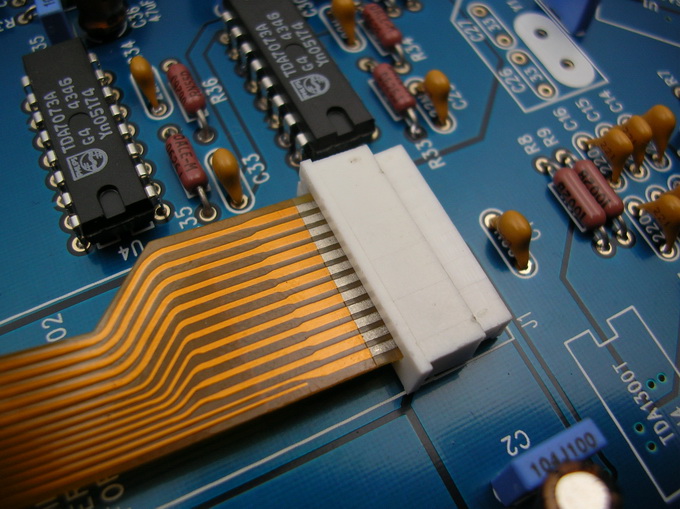

把控制板拿过来,上光头排线:在此特别提醒,一定小心,如果光头排线被拉断是很恐怖的

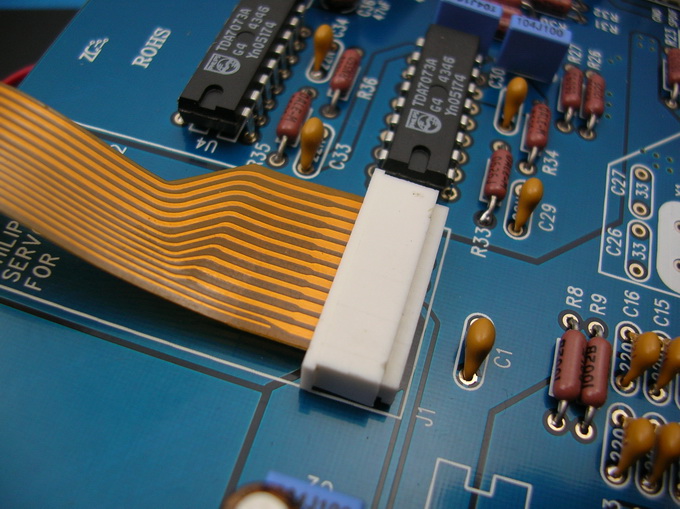

插入

推入底部后锁紧

上好后的情况

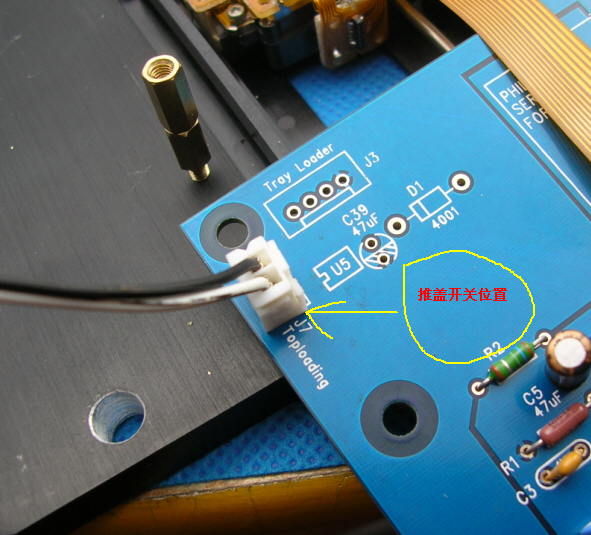

推盖上开关的电路控制位置

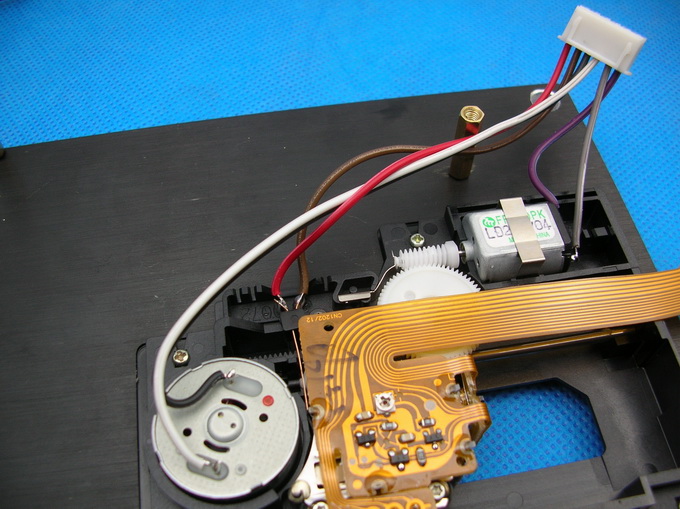

光头电机的线接此位置

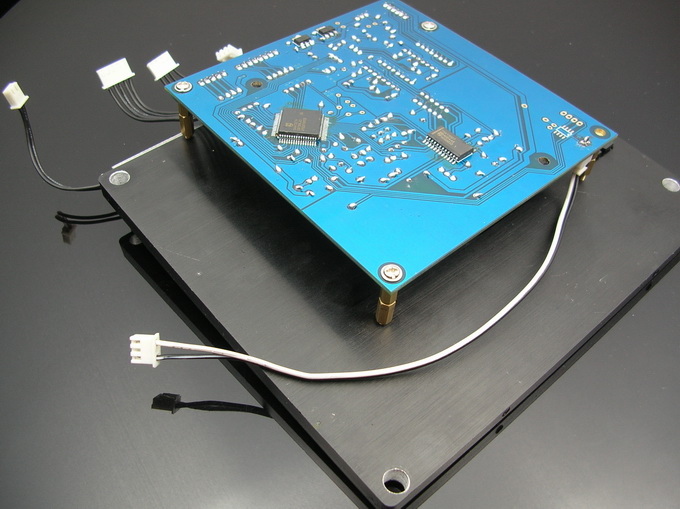

整个控制板固定在托板上了

把挡板上到侧面

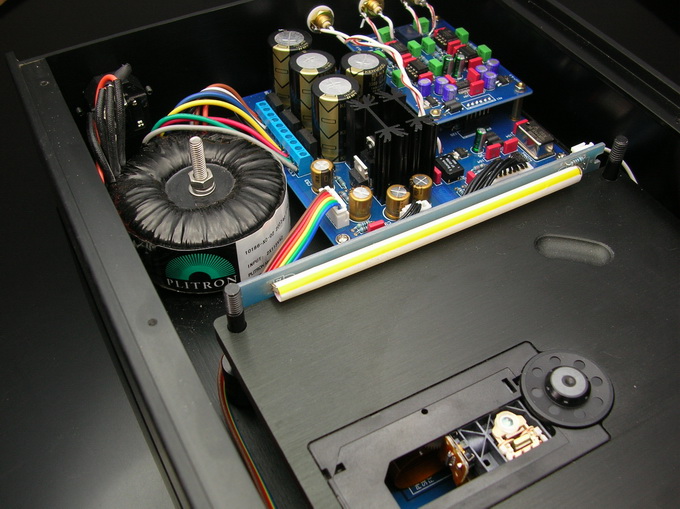

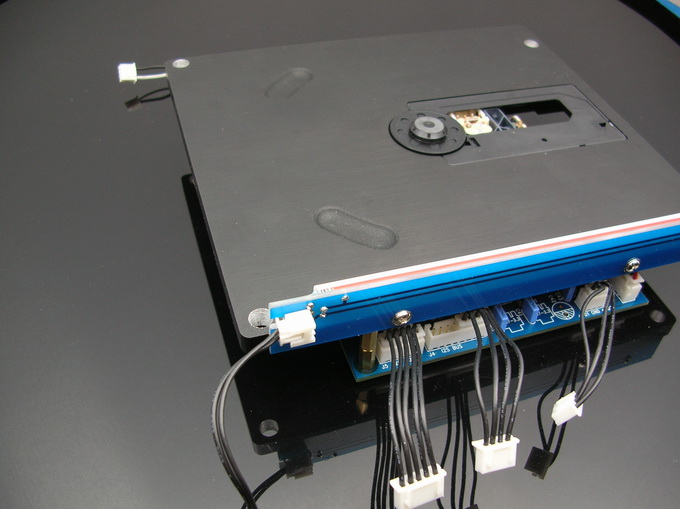

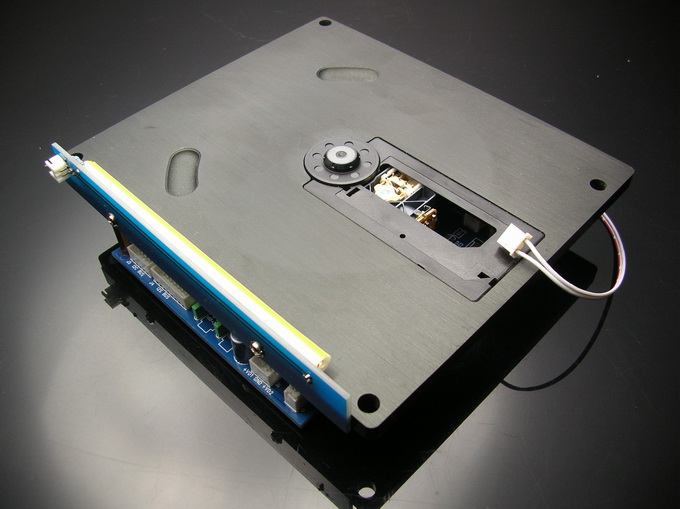

整个托板上好后的情况






把机芯板放到支架上!

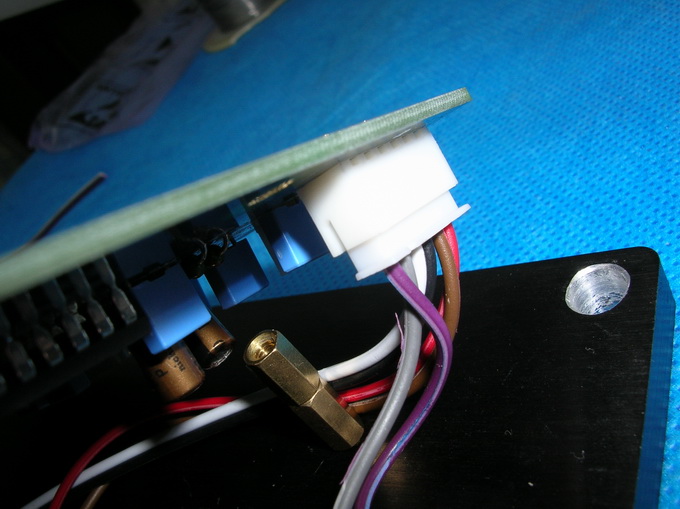

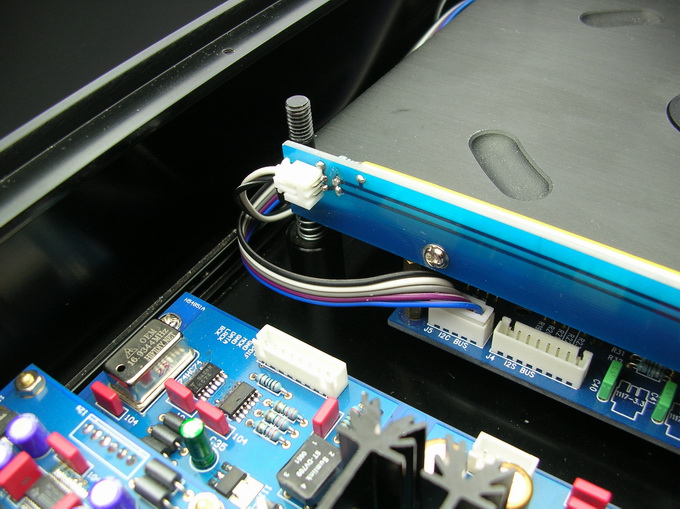

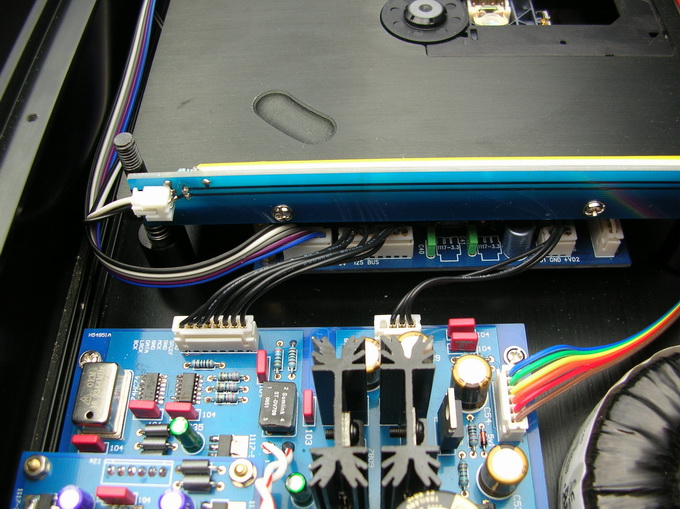

接线

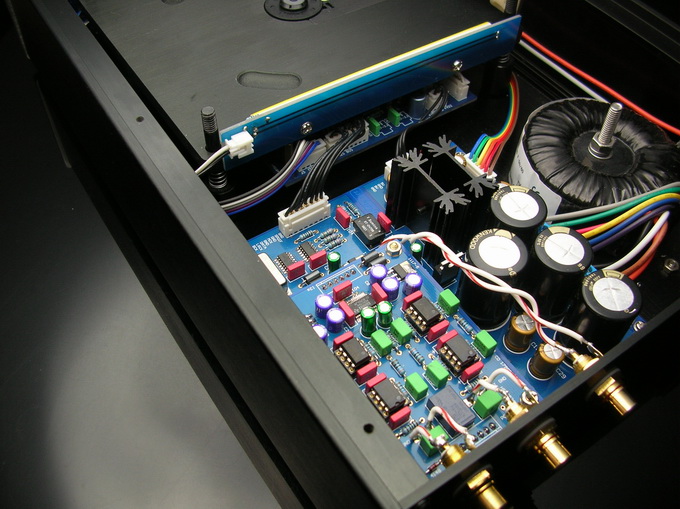

进行最后的整理!

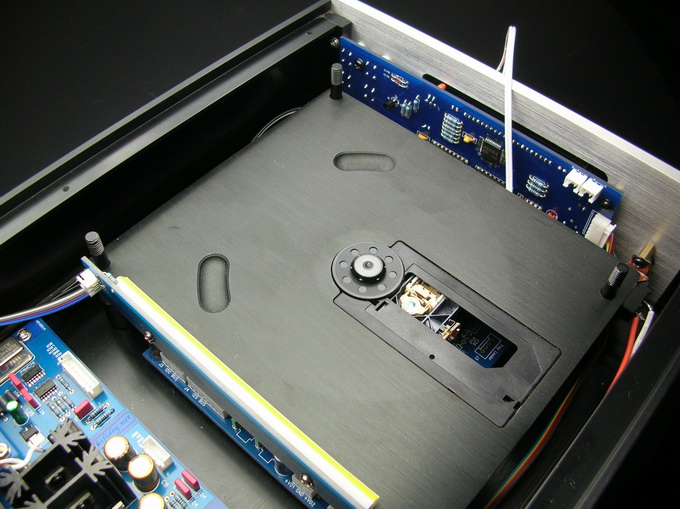

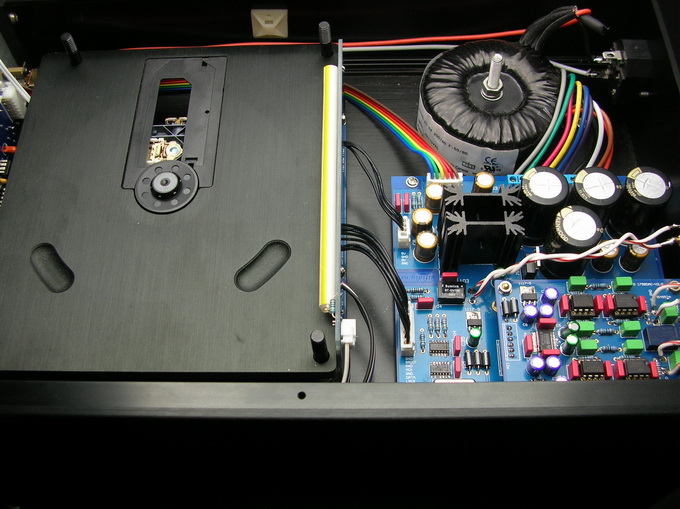

这个时候整机连线差不多完成!





接好转盘内部线后就可以进行上电测试,上电测试的前提是首先电源板不要和任何部分相连,测试各处电压一切正常后再关电源,因为控制板我们已经组装和测试好!本环节您只要细心一般会一次成功!
特别提醒,要进行不上顶盖的测试的时候顶盖位置判断开关必须闭合!

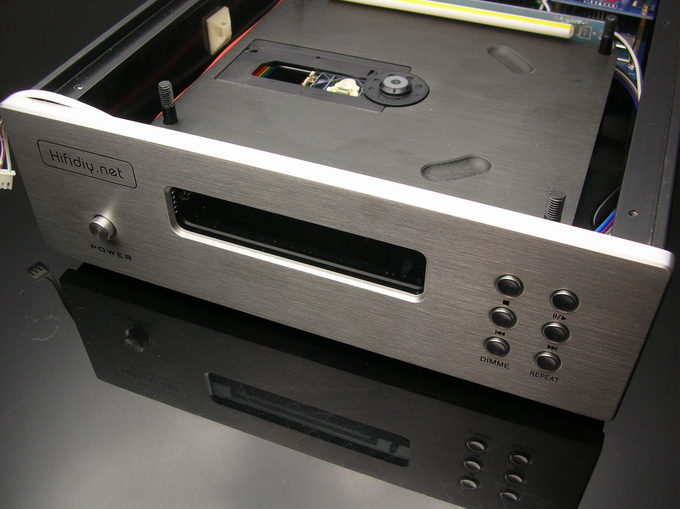

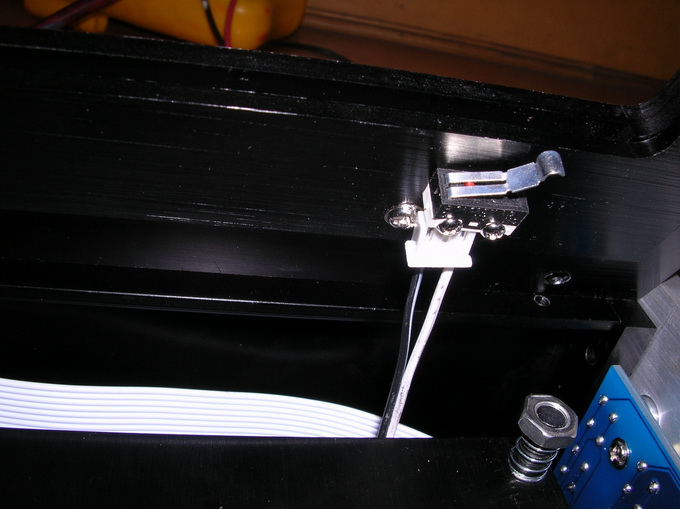

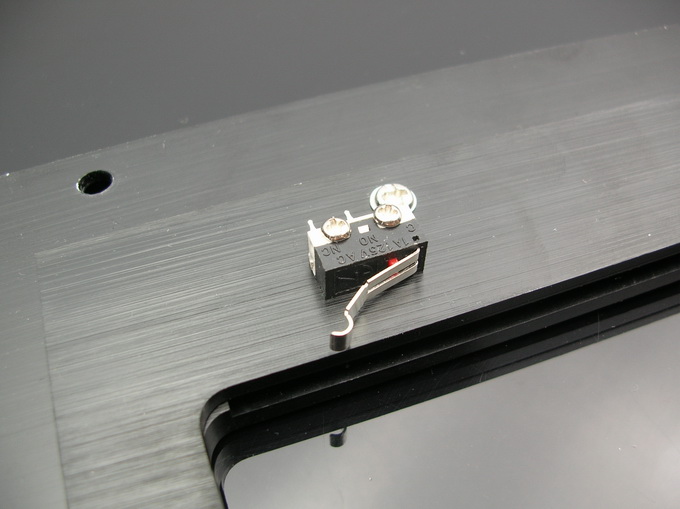

上点检查整个机器一切正常后就开始上顶盖,以下位置为推盖开关位置----在转盘推盖的右边位置!

把判断开关的连线插入开关(用万用表测量在开关闭合的时候短路的2脚)

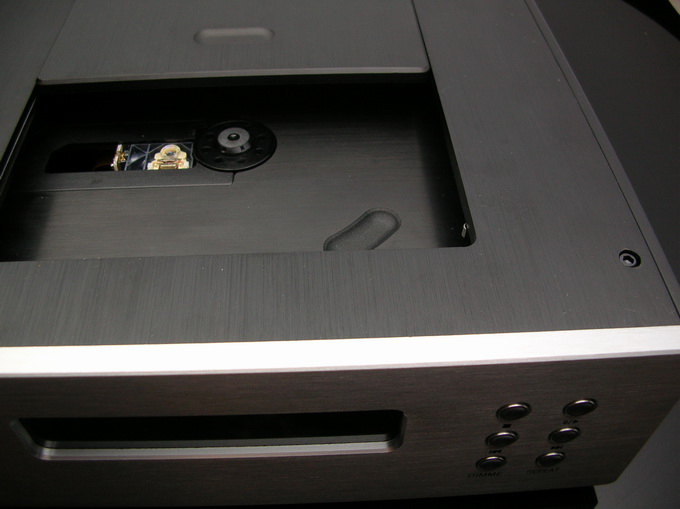

上好顶盖

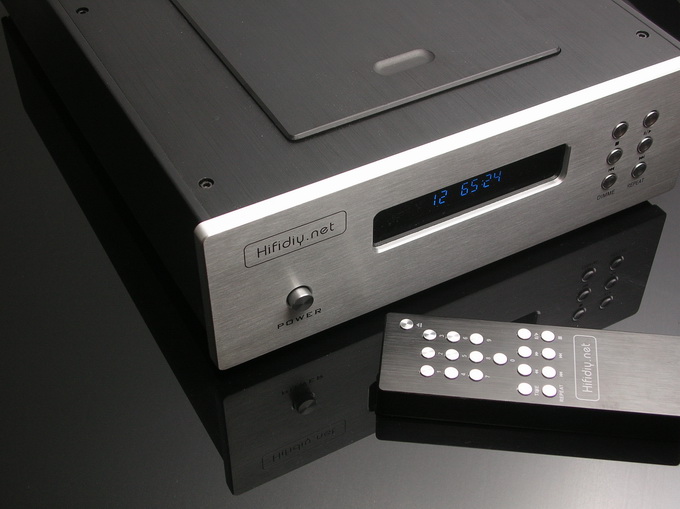

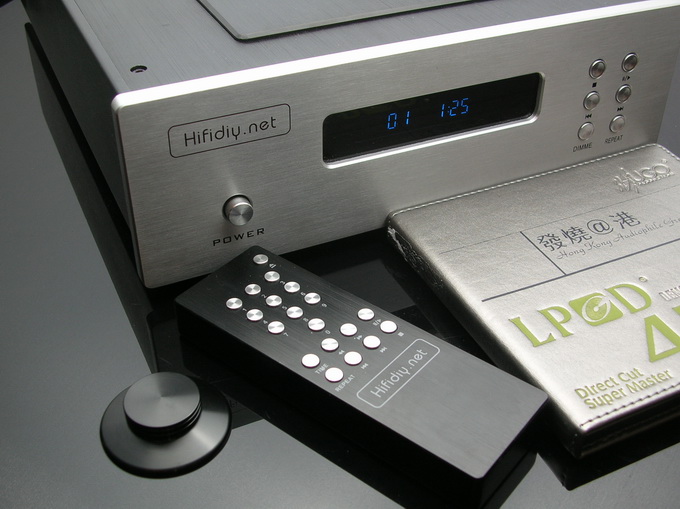

属于您的CD就诞生啦!
