[求助] 商品有問題

carl_mo05

上星期收到了mini usb dac
但發現電容凹了, VR也斷掉了

後來我自己買了一個普通的VR
機器還是無法正常運作
繼電器有反應
但是兩顆led都沒有亮
輸入的電壓只有7v左右
(不是變壓器的問題)
1875很燙

我在台灣, 如果要換貨的話應該怎麼辦呢?

hifidiy

把情况直接发送邮件到kf@hifidiy.net

把姓名说明一下,客服会马上免费补发!

发送的时候零件包放在壳体内部,应是发给你的物品被海关拿出来仔细检查后从新打包!,我们用邮政包裹发送到偏远的呼伦贝尔都没出现这个问题!----下次台湾一定注意多分几个包!抱歉



电路问题建议仔细检查一下!短路的可能性很大!

小鬼头

根据经验,電容凹了一些还不致于产生硬伤.

楼主可以利用这段时间自己先检查一轮.比如装制有没有错误,有没有装错元件,有没有焊接短路,使用方法正确与否等等.-------这个MINI USB DAC我没有装过和用过,不能提供更详细的意见

小鬼头

对了.你的输入电压太低了.估计是LM1875自激造成

据我了解,这个电路的LM1875是供虚地使用,其闭环放大倍数不能太小.其负反馈电阻如果装错数值,使得放大倍数下降很多,LM1875就会产生自激.检查一下LM1875周边几只电阻是否装错.

小鬼头

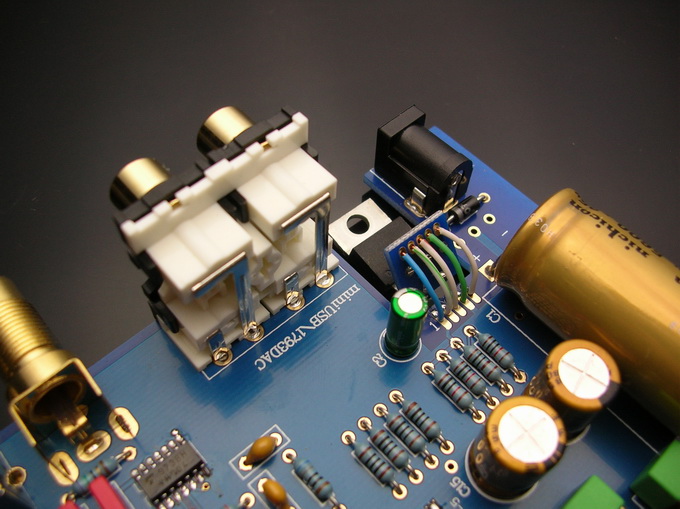

这是论坛上的LM1875附件元件装机说明照片.而你贴的图不是很清,不知道有没有装错电阻.也看不出来你有没有在安装LM1875时,把绝缘垫圈和绝缘云母片两样东西都装上去.

小鬼头

我现在细看你的图.看上去,你是漏装了绝缘垫圈!!!

下面图里,LM1875与安装螺母之间,那个白色的东西就是绝缘垫圈

carl_mo05

電阻沒焊錯
絶緣圈和雲母片也裝了
亦測試過沒有短路

但問題還是沒解決

我覺得可能跟我朋友一樣
是電路板的問題
(雖然我也知道這個機會很低)

imagine

多發幾張PCB頂部照片看看
不然好難幫到你

單測變壓器輸出是多少電壓

另外看到你說
"我覺得可能跟我朋友一樣
是電路板的問題"

你所指的是甚麼？？
因為PCB都是一批做出來
如果有問題，就所有網友都不會成功開聲
如你說只有你的PCB有問題，如你所說基本沒可能

絶緣圈和雲母片也裝了
你本是外接散熱器做裸體測試吧(在你圖中看到金色小散熱器)
這樣好大機會不知碰到甚麼出事了

還是那句，多上點圖
不然紐友們都難幫到你

郝美丽

要把情况用照片反应出来哦

哈哈仔

多半是1875挂了，上面你的图中没有装绝缘环，这种情况下相当于1875的3 4脚接通了，以前我做1875功放时有过这种教训，3 4脚短接导致IC挂掉。建议换一个试一下。

小鬼头

同意楼上的.那个图中,没有见到绝缘垫片.而楼主声称他装了.

我已经留意到他的螺丝头与螺母的相距高度,与正常装的是距离一样.因此我估计------------------楼主把绝缘垫片错装到底部,起不到应有的绝缘作用!!!


楼主可以用万用表的电阻档,量一量LM1875的金属部分,与安装螺丝之间的电阻,是不是为零(短路),就可以见分晓.

雄霸天下

你们是110V的吧

carl_mo05

不好意思...
很久沒上線了

我把1875拆下來檢測
發現它的第3和第4只腳還沒短路
可能還沒掛掉

後來檢測第電路板的第3, 4只腳(1875, 電源通通拿掉)
(第3是v- , 第4是gnd)
它的阻抗會從0歐姆慢慢提升到280歐姆 (時間約為2秒)
即使把大電容短路後也是這樣
這個我就不知到原因了


我猜:
應該是在某個地方短路掉了...


於是
鎖定貼片ic
重焊了n次...
還是不行


現在的狀況是:
接上電源後
兩顆led都會亮
但是, err led會慢慢地熄掉, 幾秒後, power led也是這檥
有時甚至閃一下就不會亮了
(不知道這跟1875那邊阻抗慢慢提升有沒有關係)


謝謝各位大大.



sorry
網絡很慢><
晚上再補圖

小鬼头

原帖由 carl_mo05 于 2007-11-10 12:54 发表
後來檢測第電路板的第3, 4只腳(1875, 電源通通拿掉)
(第3是v- , 第4是gnd)
它的阻抗會從0歐姆慢慢提升到280歐姆 (時間約為2秒)
即使把大電容短路後也是這樣
這個我就不知到原因了

那是因为LM1875作为虚地通道使用.LM1875的输出脚引脚第4脚,是作为后面正负电源的虚地.因此,4脚与3
脚之间连接用电解电容作退耦用.你用欧姆表测量,就会呈现电阻会慢慢上升的这种现象.

从测量的结果看,LM1875的内部3至4脚间未损坏.

应该还要测一测5脚至4脚间的电阻是否为零.

小鬼头

原帖由 carl_mo05 于 2007-11-10 12:54 发表
現在的狀況是:
接上電源後
兩顆led都會亮
但是, err led會慢慢地熄掉, 幾秒後, power led也是這檥
有時甚至閃一下就不會亮了
(不知道這跟1875那邊阻抗慢慢提升有沒有關係)

你应该测量一下

1.输入到这个USB  DAC的电源电压.
2.内部的+电源对GND(这个GND为LM1875的4脚)的电压
3.内部的-电源对GND(这个GND为LM1875的4脚)的电压

测时是测两次,一次是LED都亮时,即一接上电时,第二次是灯不亮时,即接电后LED不亮.

这样才能有助于判断问题所在.

carl_mo05

原帖由 小鬼头 于 2007-11-11 02:05 PM 发表


那是因为LM1875作为虚地通道使用.LM1875的输出脚引脚第4脚,是作为后面正负电源的虚地.因此,4脚与3
脚之间连接用电解电容作退耦用.你用欧姆表测量,就会呈现电阻会慢慢上升的这种现象.

从测量的结果看,LM ...

1875第5腳到第4腳為14M歐姆
而第4到第5腳為開路

carl_mo05

原帖由 小鬼头 于 2007-11-11 02:09 PM 发表

你应该测量一下

1.输入到这个USB  DAC的电源电压.
2.内部的+电源对GND(这个GND为LM1875的4脚)的电压
3.内部的-电源对GND(这个GND为LM1875的4脚)的电压

测时是测两次,一次是LED都亮时,即一接上电时,第 ...

接上1875:
1. 輸入電壓是7.4v
2. 內部v+對gnd是1.5v
3. 內部v-對gnd是-5.9
led沒亮

當我拆掉1875:
輸入電壓就回復正常18v
1. 輸入電壓是18.8v
2. 內部v+對gnd是1.0v
3. 內部v-對gnd是-17.8v
led沒亮

這表示1875掛掉?



剛才曾經有一段時間電壓正常
v+對gnd是8.5左右, v-對gnd是-8.5左右
兩顆led都有亮(亮得很穩定, 沒閃爍)
可是耳機輸出為雜訊
於是焊一下1793
可是焊一下1793後
電壓就回復到不正常的狀態
led也沒亮

哈哈仔

建议将１８７５换一个试一下，或者将１８７５拆下来单独搭一个简单的功放试试。
另可将板上的运放拆下，将两个电源块吹下，先把电源搞正常后再焊上，正常后再用两个垃圾运放试机。

imagine

所有元件都是原裝的？
OP有沒焊錯方向

carl_mo05

原帖由 imagine 于 2007-11-12 01:29 AM 发表
所有元件都是原裝的？
OP有沒焊錯方向

除了vr和電源插座, 全部都是原裝的
op方向沒錯
