想做个DAC 请教电源部分的问题 感谢！

poo12o

想用两个变压器 一个供数字部分（单9V）包括控制器、SPDIF接收 一个供模拟部分（双15V、单9V）包括DAC I/V LPF
据说用双变压器可以避免数字部分的干扰通过变压器影响到模拟部分
那这两个变压器之间地线怎么连接啊 整流之后直接把地线接在一起么
如果是直接接在一起的话那这两个变压器之间还是有关联 干扰依然会串过去的吧
还是说需要什么特殊的处理方法？？

suzuki352

据说的东西很多，现在什么年代了，都讲证据事实！

汝阳黑鹰

数字部分和模拟部分地线在PCB上一般是通过糍珠或者电感连接的，两个变压器的地线就不必连接了。

lvl

老烧常说数模供电要分开

WRONGWAY_CN1

DAC的主芯片既有数字信号，又有模拟信号，虽然主芯片地线分开的，但是如果双15V和模拟用的9V分开变压器还要好。

poo12o

suzuki352 发表于 2014-4-18 19:23
据说的东西很多，现在什么年代了，都讲证据事实！

那您怎么看呢

poo12o

lvl 发表于 2014-4-18 19:57
老烧常说数模供电要分开

但是地线还是要有关联的吧 不然两边参考地不一样 不乱套了

poo12o

汝阳黑鹰 发表于 2014-4-18 19:32
数字部分和模拟部分地线在PCB上一般是通过糍珠或者电感连接的，两个变压器的地线就不必连接了。

我是这样设想的 两个变压器整流滤波之后所有地线汇到一起 再分出去单独做稳压供给电路各个部分 分出去的地线就互不牵扯了
在汇聚这一部分加个小磁珠就可以了吧

poo12o

WRONGWAY_CN1 发表于 2014-4-18 20:10
DAC的主芯片既有数字信号，又有模拟信号，虽然主芯片地线分开的，但是如果双15V和模拟用的9V分开变压器还要 ...

DAC的数字部分跟模拟部分要共地的 不想跟纯数字部分混在一起 这样就又要加一个9V变压器了 还是算了吧 变压器越加越多了

daviscai

据说直接从三峡发电机组直接拉出来的电人声非常甜润，音乐声也气吞山河

wbggrt

我试验过，没有感觉有什么变化，到是变压器类型不同变化反而大些

汝阳黑鹰

poo12o 发表于 2014-4-18 20:34
我是这样设想的 两个变压器整流滤波之后所有地线汇到一起 再分出去单独做稳压供给电路各个部分 分出去的地 ...

这样当然可以了，但要检查PCB上数模地是怎么连接的。如果PCB上是磁珠或者电感连接直接取下就可以了

lvl

poo12o 发表于 2014-4-18 20:30
但是地线还是要有关联的吧 不然两边参考地不一样 不乱套了

老烧们也常说一点接地

宝宝在线

daviscai 发表于 2014-4-18 20:56
据说直接从三峡发电机组直接拉出来的电人声非常甜润，音乐声也气吞山河

见识啦

daviscai

宝宝在线 发表于 2014-4-18 21:47
见识啦

所发要玩HIFI就要搬到三:峡去，一是内阻低，二是电源纯静

poo12o

daviscai 发表于 2014-4-18 20:56
据说直接从三峡发电机组直接拉出来的电人声非常甜润，音乐声也气吞山河

我比较喜欢火电的声音 哈哈

poo12o

wbggrt 发表于 2014-4-18 21:03
我试验过，没有感觉有什么变化，到是变压器类型不同变化反而大些

0.0这样啊 那我先用双15单9的单电源先凑活着吧

wood2k

楼主看看这个：

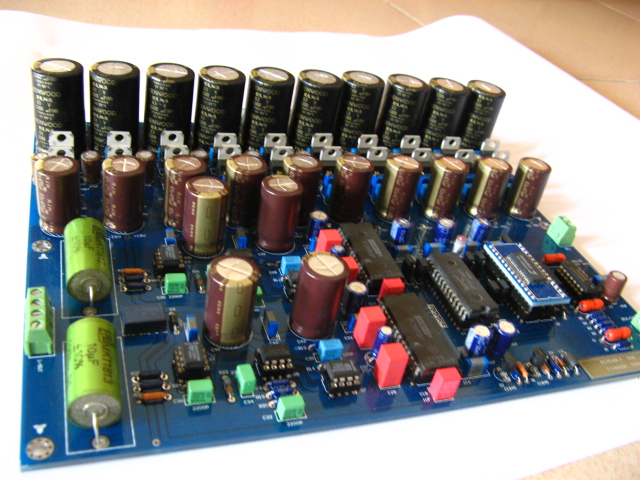

本板电源使用20伏4组、18伏2组、12伏4组

wood2k

我在用这个早一些的版本，两个牛供电，一个牛四组20V，一个牛两组18V，四组12V，两个牛都是50W的，呵呵！！！

poo12o

wood2k 发表于 2014-4-18 22:45
楼主看看这个：

卧槽......卖电容的.....
