3年前改的电脑电源为功放电源

fuymm · 发表于 2007-10-25 00:29

3年前我把一个联想220W的AT 电源改成了正负20V/4A输出的电源，用在LM1875×4的BTL功放上，主官感觉比原来的环变还好，原来有一点交流声现在也荡然无存。贴上改后的取样电路、保护电路及输出电路图。这台电源原来的保护及PG电路用的都是分立元件。我把PG电路拆了，并根据正负20V的输出重新调整了取样和保护电路的各个电阻值；变压器的原次级全部拆除，用两股0。4的线并联重新绕的2×13T，一定要绕的密实平整，最好只绕一层，尽量靠近初级线圈。绕好次级后，最外层再绕初级的另外1/2。磁心一定要固定好不能有缝隙。改造后的指标如下：输出电压正负20V（17～22V可调）、波纹8mv、25v过压保护、15v欠压保护、4A过流保护。组合滤波线圈也是重新绕的2×38T.

负电压不稳压，用来做欠压取样。正负的负载必须要一样，否则负电压不稳，因为反馈取样点是正电压。后来有加了一个用7805组成的0～14V/1A的可调输出，用起来非常方便。
现在1875淘汰了，该电源就闲了，送人了。
另外在使用时，该电源最好不要和功放装在一个机箱内。

还有一张输出直流波纹的照片找不到了，好象是峰值幅度为10毫伏的三角波。

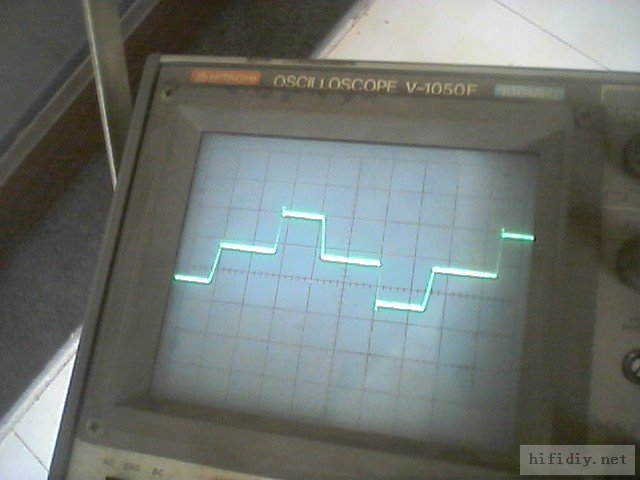

这种半桥电源的正负波形非常对称，用它来改电源效果比单端的要好。

monkeyyz · 发表于 2007-10-25 07:33

老兄真是高人啊，佩服佩服

激光鼠 · 发表于 2007-10-25 08:04

楼主厉害

超高频 · 发表于 2007-10-25 08:12

加精

WANTCITY · 发表于 2007-10-25 09:03

设精，
有时间我也把我的胆机开关电源SHOW一下。

locky_z · 发表于 2007-10-25 10:08

用电脑电源改的话，最麻烦的是变压器的重饶
不重饶的话，也可以象以前那个贴子那样重新整理绕组，我以前也做过，拆掉板上的LM339，拆掉TL494采样电阻，拆掉所有整流滤波以及过压保护部分，让开关电源工作在无反馈状态，逐个绕组串联来测量判断同名端。这样获得最大的电压大概4xV。
最好用ATX改，拆掉一个二极管，这样TL494供电只由辅助电源供电，和主电源电压无关。

另外有的电源控制IC是UCxxxx这些8脚单端的，就不好改了。

小鬼头 · 发表于 2007-10-25 18:29

不错的实践,加精.我也曾有过这种想法,但没付诸行动....

w3zi · 发表于 2007-10-25 19:28

拿现在的电动车充电器来改容易多了

武冈007 · 发表于 2007-10-25 19:43

wangxianok · 发表于 2007-10-25 19:53

拆个进口的好ATX电源该一下，是不错的选择

locky_z · 发表于 2007-10-25 21:54

进口的开关电源小一点功率的，很多是UcXXXX那些单端IC做的，不好改成正负电源；功率大一点，设计得又太精密，复原原理图都难，所以难改。

还是用偷工减料的国产电源最好。里面空间大、元件少、原理容易明，也容易改（不要认为这是反话），并且其最重要的过流保护都肯定存在的，所以也不会易烧。

唐伯虎9527 · 发表于 2007-10-25 22:14

牛人!不错, 有意思,可惜俺对开关电源不熟!

fuymm · 发表于 2007-10-25 22:15

五楼的朋友，“有时间我也把我的胆机开关电源SHOW一下”，你的胆机开关电源有高压输出吗？我试验过几回，由于次级圈数太多（350V得两百多圈）造成漏感偏大，虽然勉强能用，但尖峰比较大，波形前端有振铃，用起来感觉不爽，就放弃了。你有什么高招吗？

gwger · 发表于 2007-10-25 22:56

强.用示波器...就是太麻烦了.

小师弟 · 发表于 2007-10-25 22:56

想仿做,但图很不清晰~,能写个详细点的过程吗??那个牛你怎么拆磁芯的,我拆好几个了,用热水煮,酒精都没用~没风枪,没试过行不行

ぁ格格巫ぁ · 发表于 2007-10-25 23:28

功放机使用开关电源怕对功放产生电磁干扰，要做好屏蔽

fuymm · 发表于 2007-10-26 22:27

sch tu

300B · 发表于 2007-10-26 22:41

原帖由 fuymm 于 2007-10-25 22:15 发表
五楼的朋友，“有时间我也把我的胆机开关电源SHOW一下”，你的胆机开关电源有高压输出吗？我试验过几回，由于次级圈数太多（350V得两百多圈）造成漏感偏大，虽然勉强能用，但尖峰比较大，波形前端有振铃，用起来 ...

要想改胆机的电源，最好是用电视机的维修电源板，改动小又便宜。

zhaomin946 · 发表于 2007-10-26 22:56

zmd99 · 发表于 2007-10-26 22:59

强贴，我也想改个就是对开关电源一点不懂！
