CDM12 CD机电路部分装机说明

hifidiy · 发表于 2007-10-25 00:23

HIFIDIY CDM12 CD机是以CDM12转盘为蓝本设计的套件!本套件借鉴了转盘经验,使用模块化及移植POWER20电源等了众多创新成熟方案!

本套件是一个极高性价比的套件,本套件使用我们最新取得的加拿大PLITRON变压器及特别定做TCXO晶体等众多优秀元件!

您在制作和安装过程中会体会到HIFIDIY的用心设计,这种理解和摸索性的过程一定能给您带来很大的惊喜!

本套件元件数值基本全部标准在了PCB上,您只用一一对应安装就可以一次完成,对于没有标注的元件我们会特别说明!随套件我们会一起附带图纸和安装说明

机箱到达后我们会再次发布一个整机装机说明!

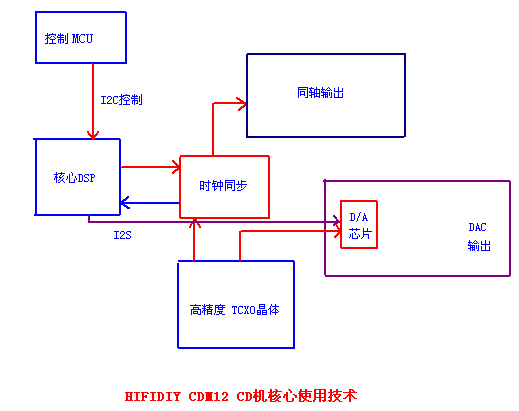

本CD机电路分为三个部分:

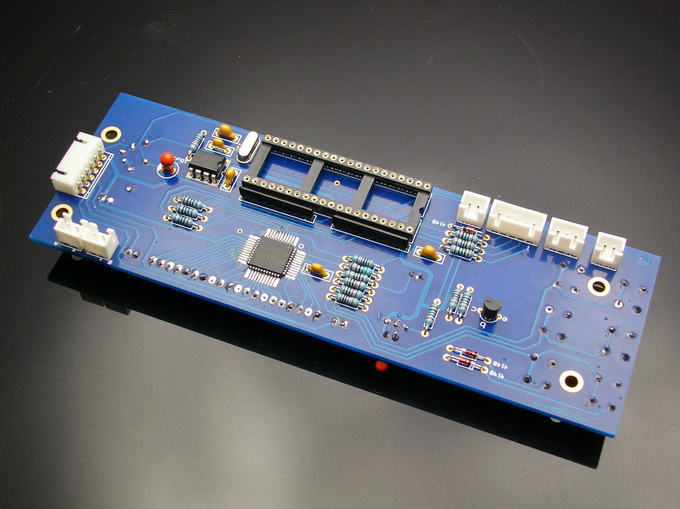

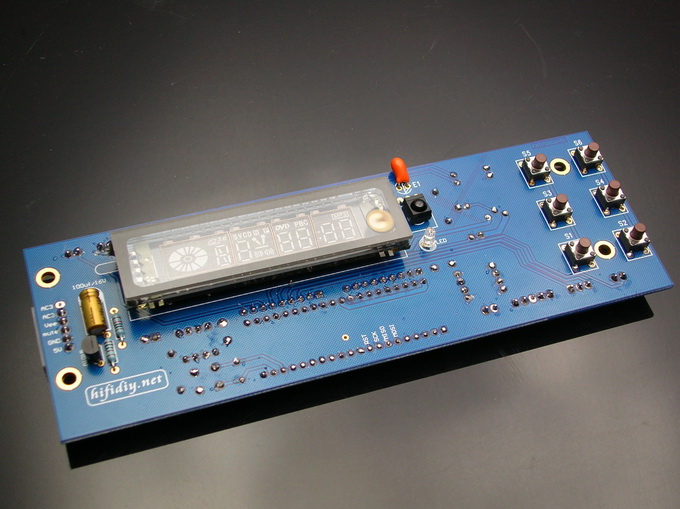

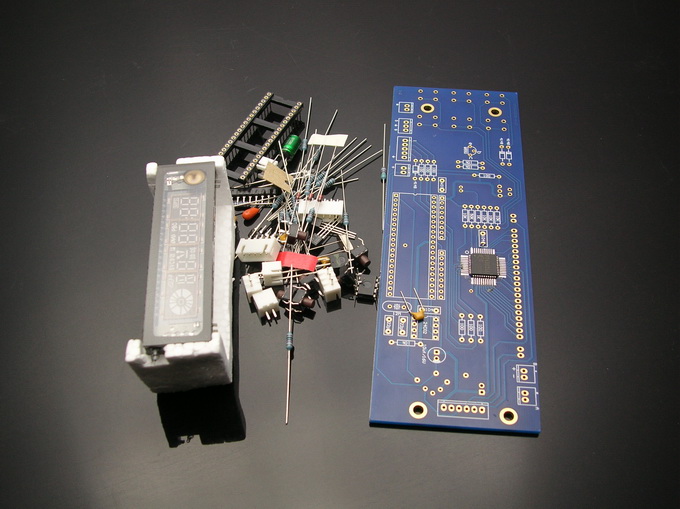

以下为显示板装机图片,本显示板上所有元件全部标注,您只用一一对应安装就能一次OK

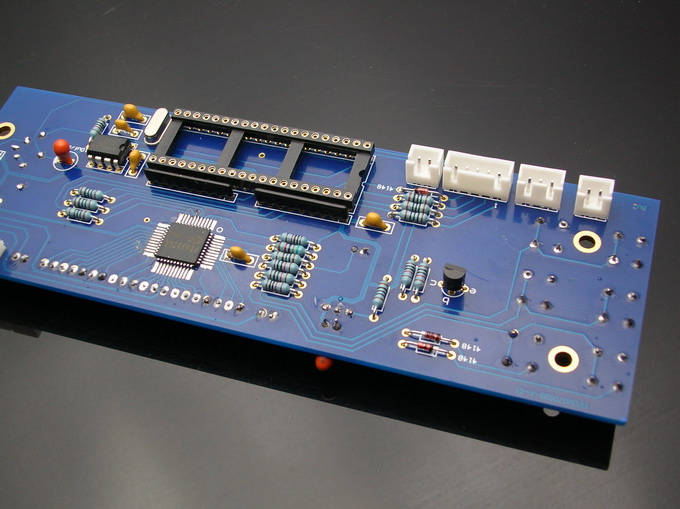

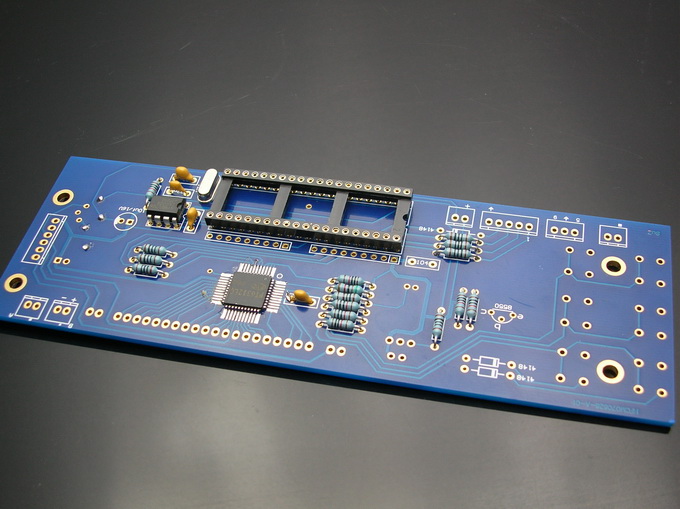

完成后的样子

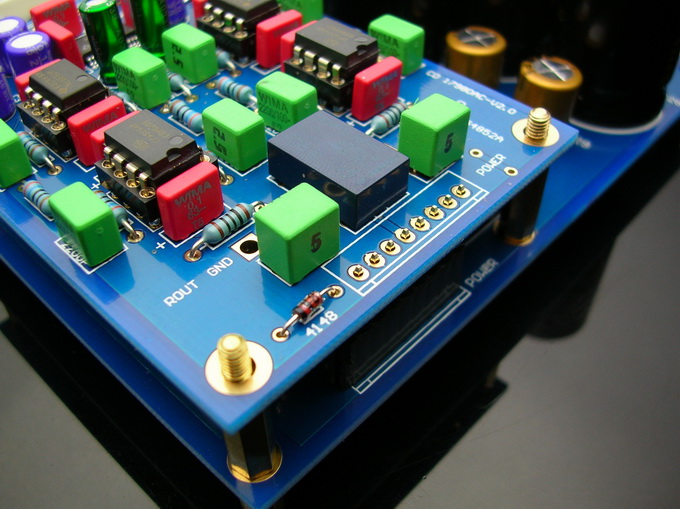

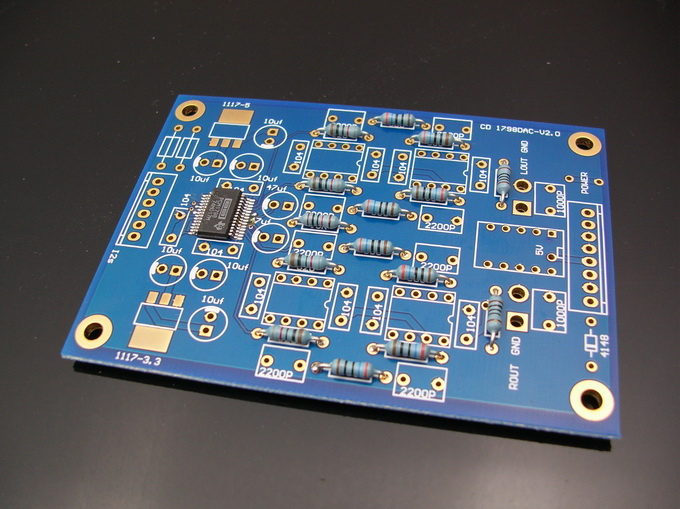

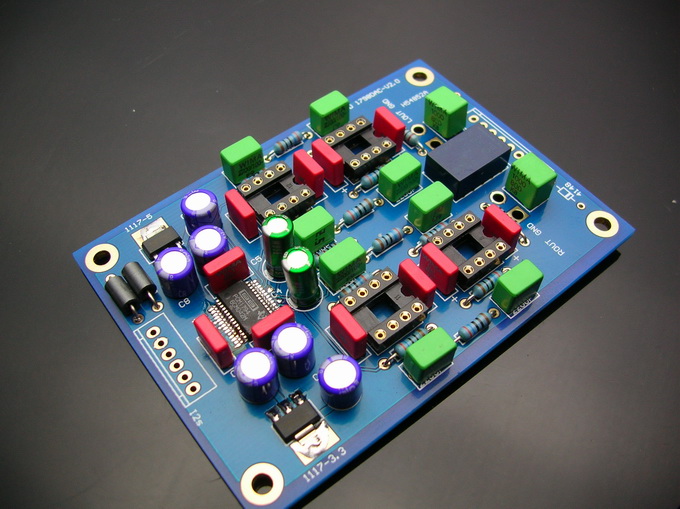

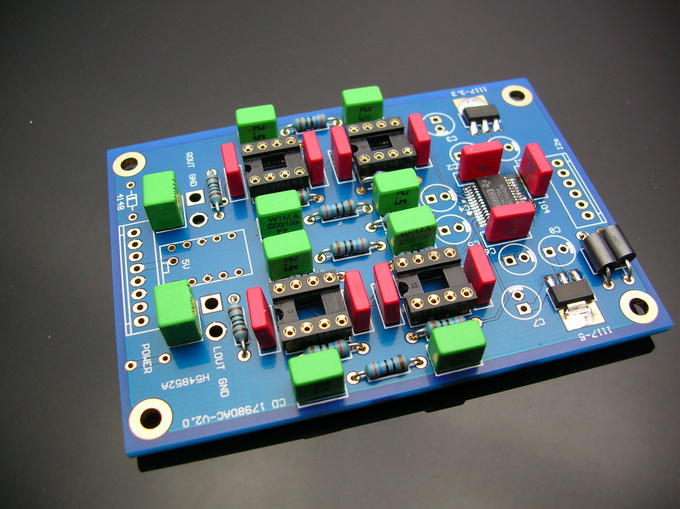

以下为核心模块化的核心DAC小板,请您参考安装!

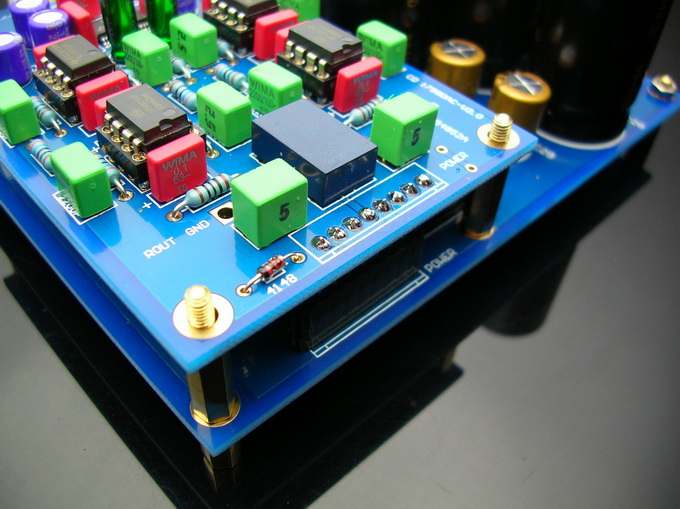

基本焊接完成后的样子

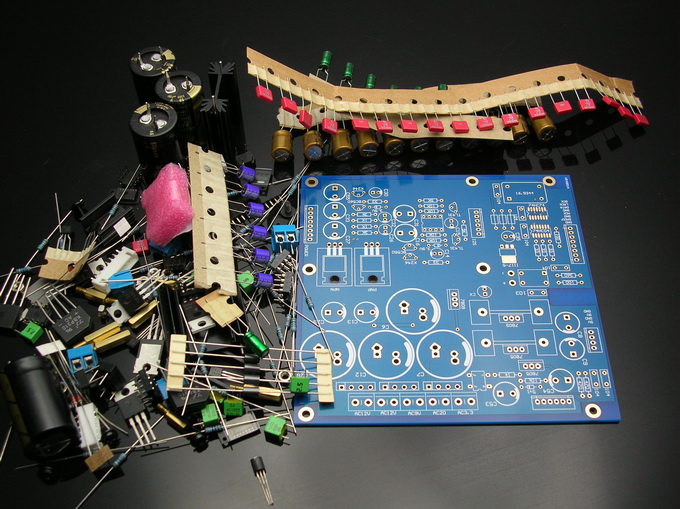

以下为本CD机核心主板

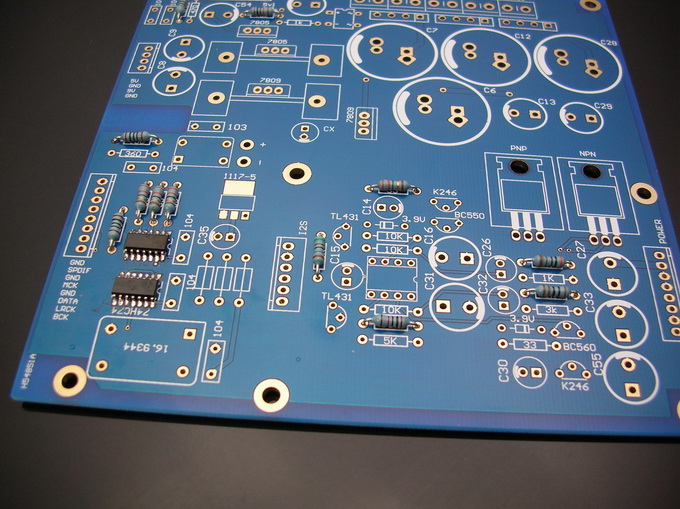

元件采用依此安装方式!从小到大!

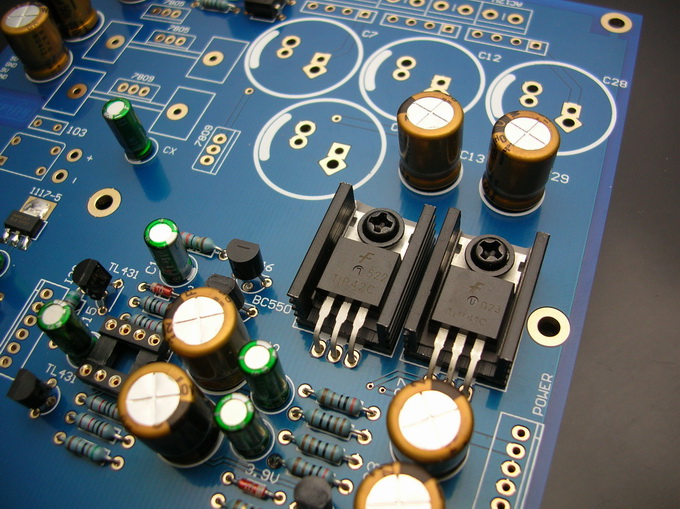

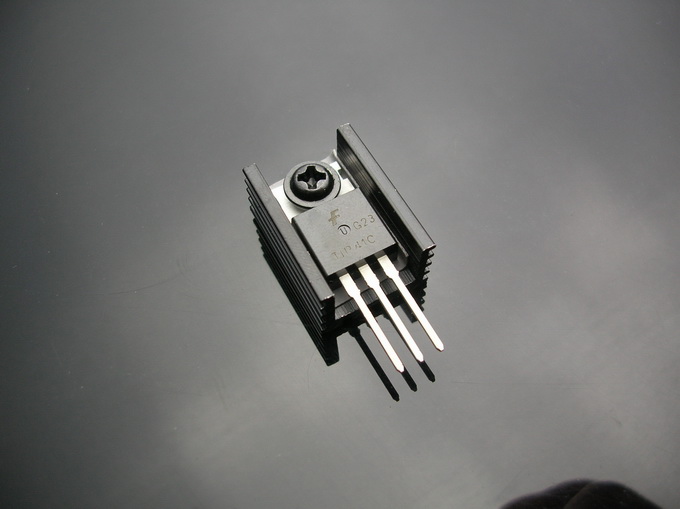

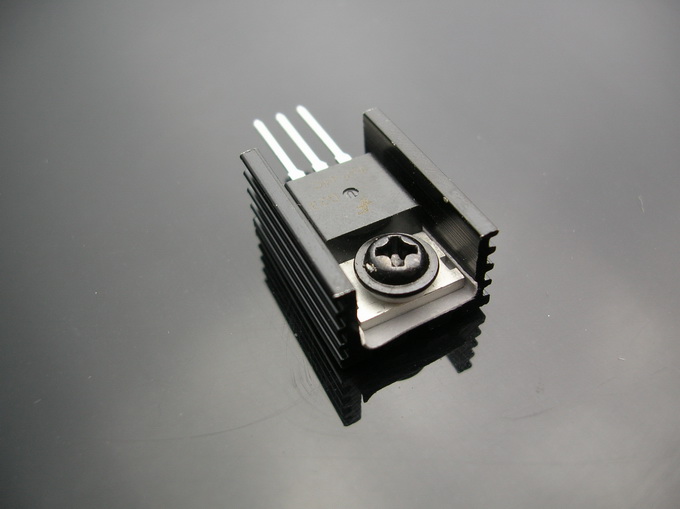

以下为电源管的安装方式!

请仔细观看位置!

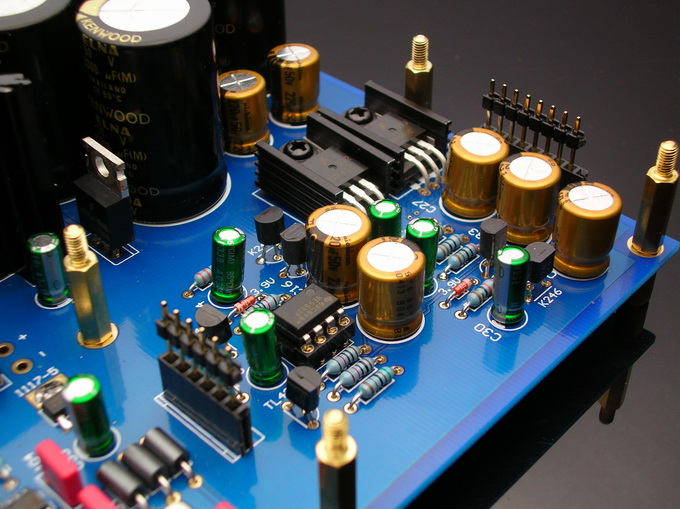

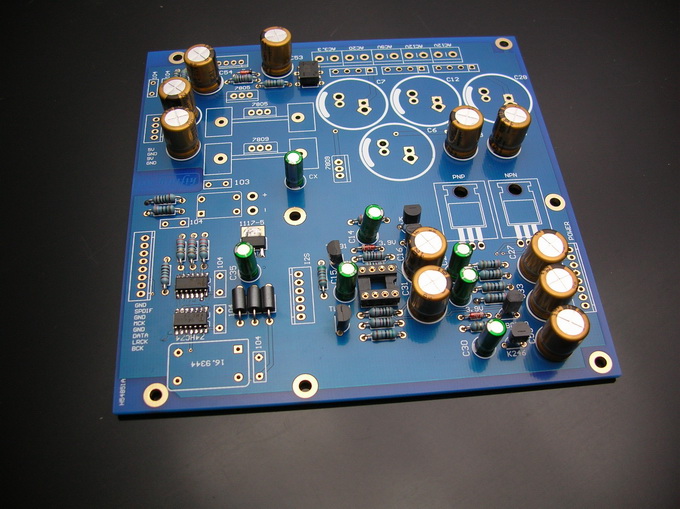

接着安装,PCB上的元件越来越多啦!

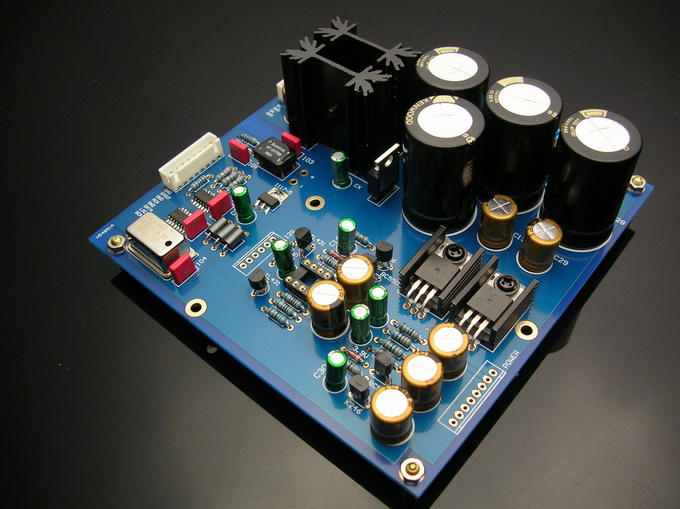

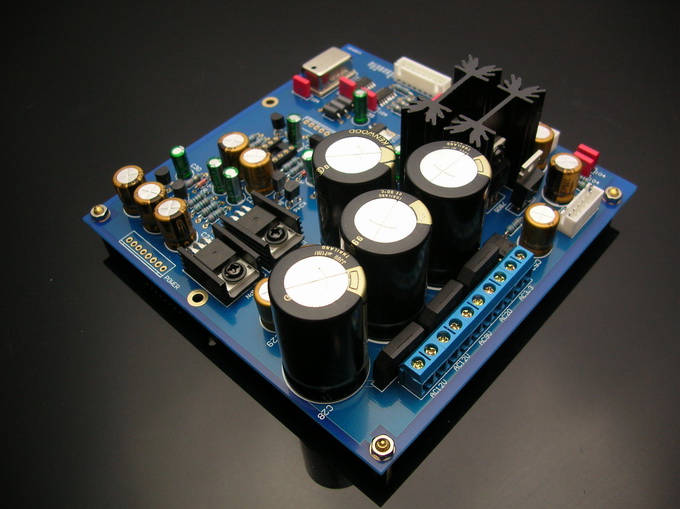

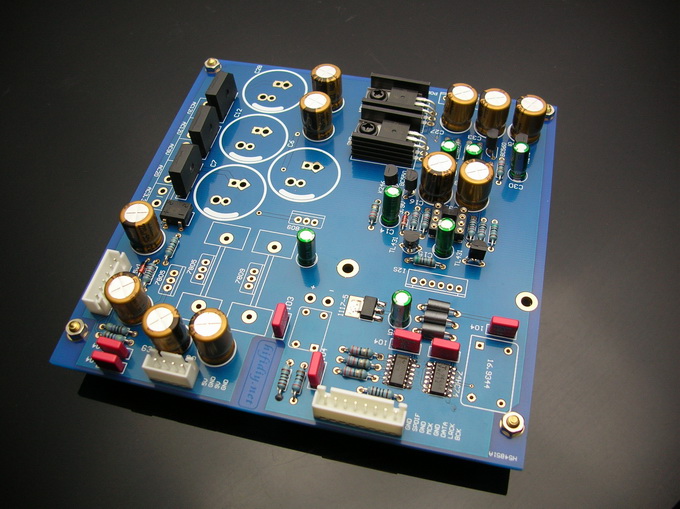

主板基本完成!

现在我们要进行电源主板和DAC主板的焊接了
因为本处两部分设计比较紧密,所以建议大家按照以下方法焊接!

首先把排针座焊接到主板上,本处请您一定注意垂直!一定注意

然后把插针插进去,插到底部

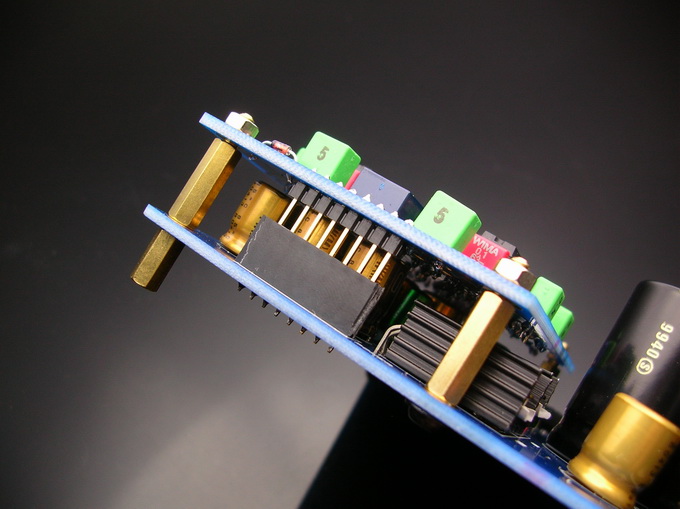

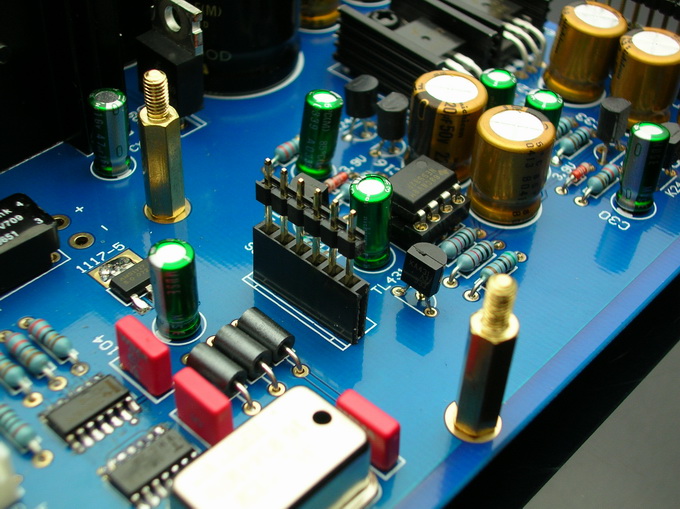

穿入我们特别配置的铜柱和插入排针

然后在本状态下进行焊接----只有这样才能保证上下位置的准确

焊接完成!

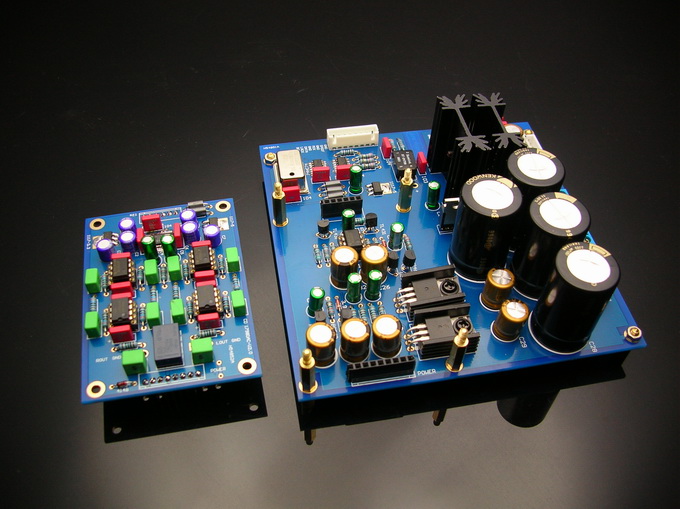

您可以尝试取下主DAC小板

正式安装的时候请采用锣丝固定!

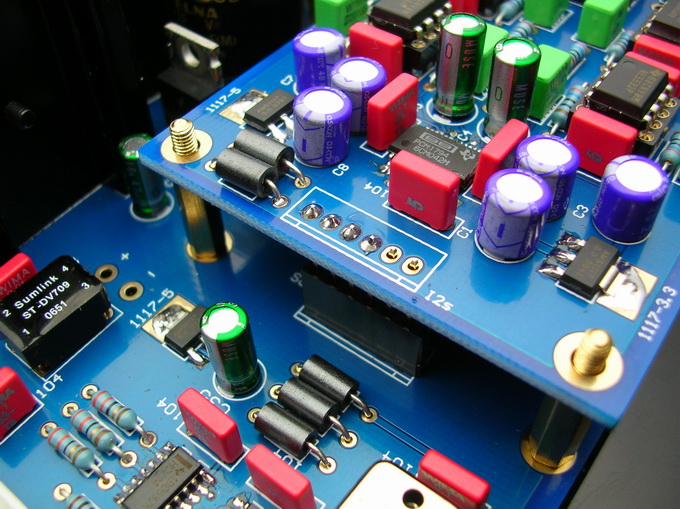

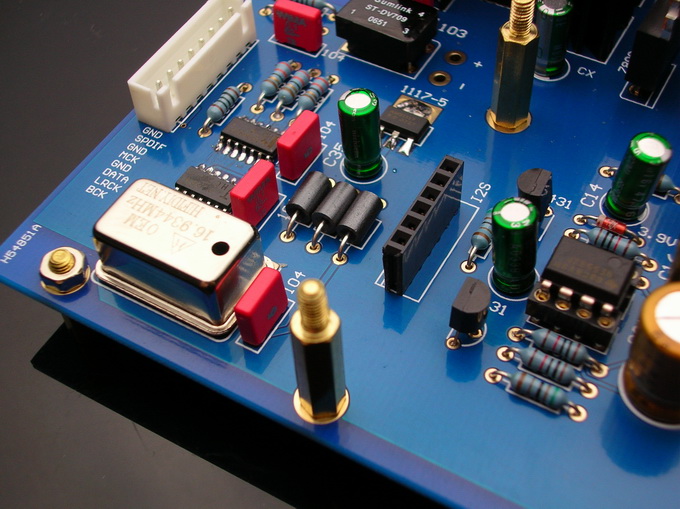

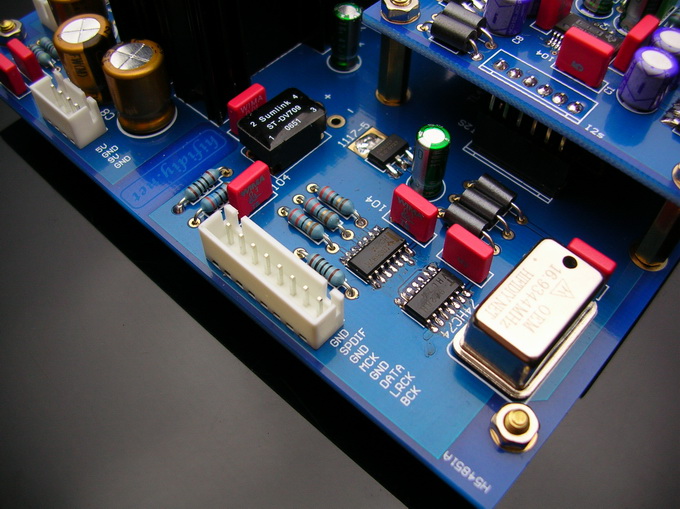

主板安装细节!

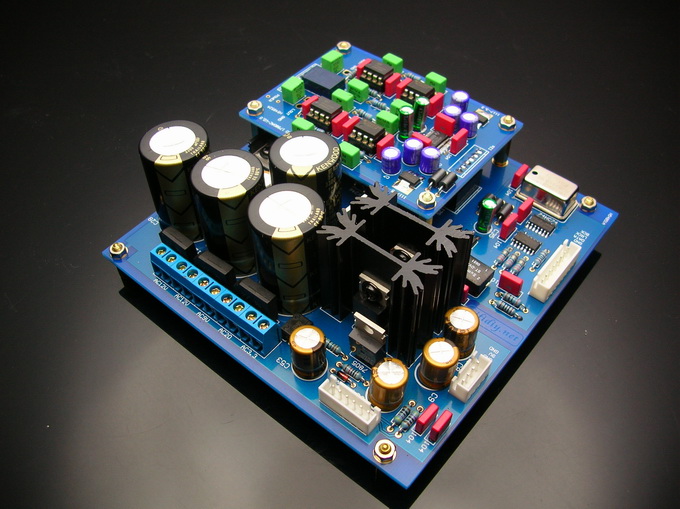

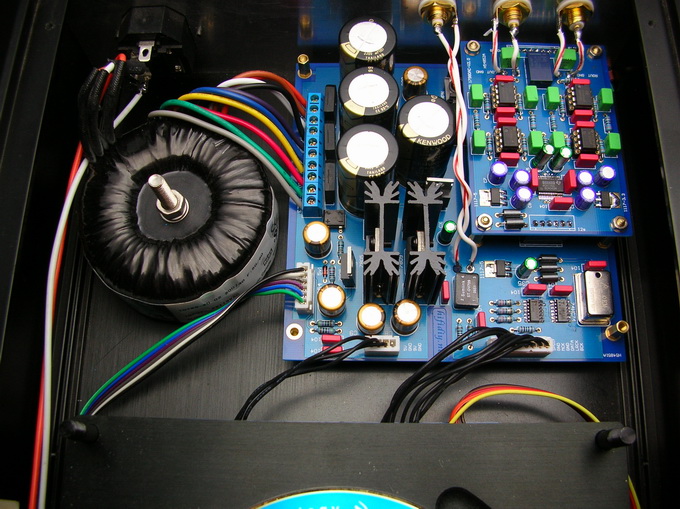

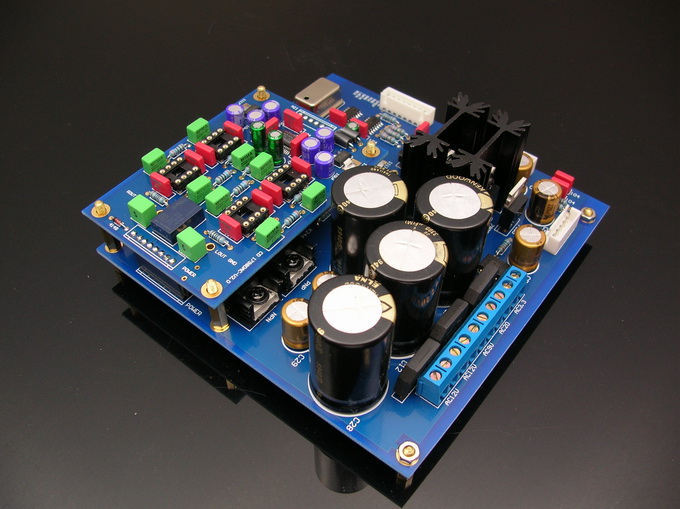

完成的图片!
