银笛YD142-1506X+ YDQG5-24 分频问题求助

ad22003 · 发表于 2014-2-24 23:25

银笛YD142-1506X+ YDQG5-24
箱子是淘宝DIY的空箱。高320.宽182.深271 、
功放是LJM的L20。

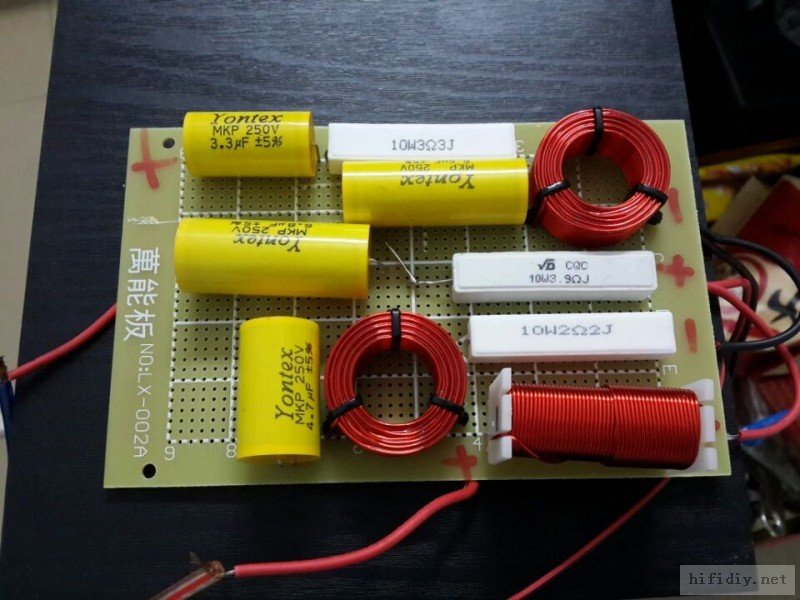

分频图纸是一个朋友给的，他说是以前YD142-1506X配西雅士H1212。测试做出来的。我照搬来做。
现在问题是低频无力。求各位大哥指点。。

高手中的高手 · 发表于 2014-2-24 23:40

提示: 作者被禁止或删除内容自动屏蔽

zengde · 发表于 2014-2-24 23:52

我用142-1506+西雅士1189高音听了2年多，声音很好

这是我的分频，你拿去参考一下吧，

ad22003 · 发表于 2014-2-24 23:59

高手中的高手发表于 2014-2-24 23:40
这设计从头错到尾,除了喇叭外,别的可以全扔了.

就这么一无是处啊。。

ad22003 · 发表于 2014-2-25 00:04

zengde 发表于 2014-2-24 23:52
我用142-1506+西雅士1189高音听了2年多，声音很好
我的箱子跟你的箱子容积差不多，但在箱子三面都贴了一层 ...

十分感谢。。但是技术有限。。你的图纸有点看不大懂。。能不能直接画一个简单点的。。

alzm1359 · 发表于 2014-2-25 19:15

我用这个低音和老董的铝膜高音做了一对，还在调试中

满眼本非色 · 发表于 2014-3-9 19:08

这一款，低音很差

满眼本非色 · 发表于 2014-3-9 19:09

加电容或其他调法就是不行

满眼本非色 · 发表于 2014-3-9 19:09

6.5寸还行

404255856 · 发表于 2014-3-9 20:36

满眼本非色发表于 2014-3-9 19:09
6.5寸还行

要点低音，好一点的低音最少6.5寸，我曾经用大甲推142发出没有多少水分即不及格的低频

zf45 · 发表于 2014-3-12 11:46

本帖最后由 zf45 于 2014-3-12 11:51 编辑

看你的分频就知道了，高音的阻抗降低了，所以声音没有生气，不够鲜活。同时低音无力
补偿去掉，分频也不用3阶，YDQG5-24的RE到了7欧，所以改2阶就行了，6.8UF去掉，5.6uf改成3.9uf.低频用不到这种补偿，电感可以保留，也可以在增大到1.3mh,并联8uf行了。
西雅士H1212由于阻抗比银迪低所以要大电容的同时，顾及分频点所以用的是3阶，低音的RCL谐振电路是抵消高频共振的，所以把原分频点取低就可以了。声音就差不多了。
银笛这个羊毛还是不错，高音还是差点。H1212是金属高音补偿是补偿高频共振的。你的丝膜是不用的
