又开始折腾，下雨没事儿，顺手弄个小东西玩玩

athlon6400 · 发表于 2013-6-22 23:28

本帖最后由 athlon6400 于 2013-6-29 17:48 编辑

上礼拜邻居接到活了，准备上工，于是抓紧时间赶工了一套小箱子

这次用的是20块钱收来的30公斤复合木地板，1.2厘米厚，特别硬，防水耐磨，砂纸在上面直打滑，可惜只有30厘米宽。

敲着听声音很脆啊根敲瓷砖差不多

手工裁板，效果不好，很难有直线

一堆工具

组装

成型了

补缝，又一败笔

6月22日，邻居上工一礼拜了，木工工具没有了

自力更生

电钻画圆

小电摩上场，砂纸轮还是很给力的，就是手太潮了

装喇叭比划一下

各种角度都不好看

凑合着吧，来点沥青怎么样

嘻唰唰

加温，自流平

趁热粘羊毛毡

为什么左撇子用剪刀连羊毛毡都剪不断，虎口都磨破了

1厘米厚的军用羊毛毡

开糊

边角都很平整

上喇叭测试单元spl

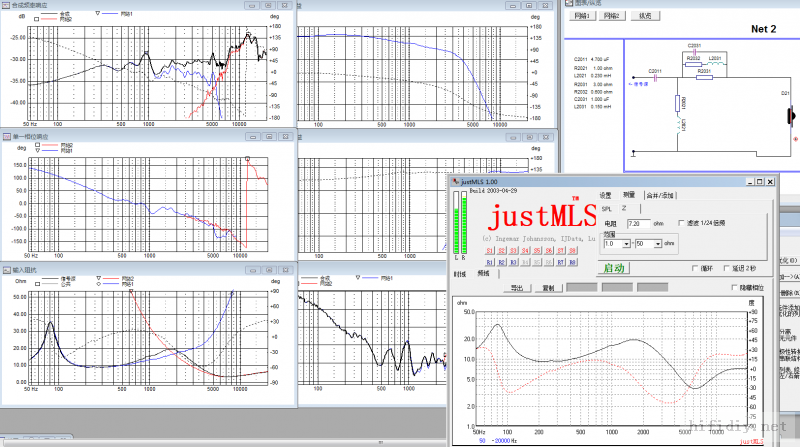

测试时没有截图，看lspcad加载的吧

悲催了，面板设计或者测试好像有问题从1K到9K高低音的曲线走势差不多，合成出来全是坑啊

顺手模拟的和实测对比

实测spl

悲催的5-9K，，，，，，，，，，，6.5K一个坑就把我埋了

实测阻抗

搭棚的分频器，还得改啊

前辈送的大电容

简单的二阶二分频

6月26日更新，又重新模拟一遍分频器，终于把坑填的差不多了，周末上实物


6月27日晚上更新，把另一只箱子的曲线测试好，按照昨天模拟的元件参数，拆了3个分频器的零件做了一个分频器


正面排不下了放反面2个电容

组装

测试一下顺便试试前天焊的套件

SPL实测与模拟对比

阻抗实测与模拟对比

相位实测与模拟对比

奇怪的是套件与喇叭连接必须反接脉冲和相位才能对齐

反接相位

正接相位

正解时域脉冲校准

把模拟高音通路里面的6.6欧电阻换成5.1欧的，高音上来一点，看来模拟和实际还是有区别的，还有就是感受到了低灵敏度箱子真的很难推呀，期望好声！！！

风自由 · 发表于 2013-6-22 23:44

哈哈你简直就是批发沥青的哈哈不过用沥青沾毛毡还真不是不错诶跟汽车止震垫一个原理了

jwist · 发表于 2013-6-22 23:45

电容好高级

athlon6400 · 发表于 2013-6-22 23:52

本帖最后由 athlon6400 于 2013-6-25 11:26 编辑

风自由发表于 2013-6-22 23:44
哈哈你简直就是批发沥青的哈哈不过用沥青沾毛毡还真不是不错诶跟汽车止震垫一个原理了

是啊，买了一袋沥青膏30公斤，不用就浪费了，，

这回先熬制了一遍，趁热就把羊毛毡贴上了，现在小箱子估计得有10斤沉，

1.2厘米厚的复合木地板，敲着声音根瓷砖似的，糊一层1厘米厚的沥青，再加1厘米厚的羊毛毡，现在声音像敲实木门，

athlon6400 · 发表于 2013-6-22 23:52

jwist 发表于 2013-6-22 23:45
电容好高级

谢谢夸奖，电容和高音仔都是坛里的一位前辈送的，再次感谢

winterdate · 发表于 2013-6-22 23:58

提示: 作者被禁止或删除内容自动屏蔽

athlon6400 · 发表于 2013-6-23 00:14

winterdate 发表于 2013-6-22 23:58
气泵这么大的家伙都上了，就弄个修边机吧，开喇叭孔质量好些，还能弄漂亮些。

有修边机，不过这礼拜拿走了，上礼拜把箱子做好，没来的及开孔

楚哥哥 · 发表于 2013-6-23 00:17

兄弟可以喔

风自由 · 发表于 2013-6-23 00:27

athlon6400 发表于 2013-6-22 23:52
是啊，买了一袋沥青膏30公斤，不用就浪费了，，这回先熬制了一遍，趁热就把羊毛毡贴上了，现在小箱子估计 ...

你真应该整个大动作光箱子就得照着半年弄的那种呵呵这些小玩意儿不适合你期待你整个大玩意儿怎么也得是落地箱一类的

athlon6400 · 发表于 2013-6-23 00:41

风自由发表于 2013-6-23 00:27
你真应该整个大动作光箱子就得照着半年弄的那种呵呵这些小玩意儿不适合你期待你整个大 ...

我在等喇叭，再折腾，就得是10+2的号角箱了，争取把我那对10寸的ktv也用上，，来个10*2+号角

风自由 · 发表于 2013-6-23 00:45

athlon6400 发表于 2013-6-23 00:41
我在等喇叭，再折腾，就得是10+2的号角箱了，争取把我那对10寸的ktv也用上，，来个10*2+号角

对嘛这才是你的风格 100斤以下的箱子不能整哈哈

athlon6400 · 发表于 2013-6-23 00:54

风自由发表于 2013-6-23 00:45
对嘛这才是你的风格 100斤以下的箱子不能整哈哈

我去

我就105斤，箱子比人都沉，你让我怎么扛回家啊

athlon6400 · 发表于 2013-6-23 00:55

本帖最后由 athlon6400 于 2013-6-23 00:56 编辑

楚哥哥发表于 2013-6-23 00:17
兄弟可以喔

瞎玩，又一个废品，曲线全是坑，后面有的折腾了，哪天折腾的曲线平了，我就解脱了

风自由 · 发表于 2013-6-23 01:13

athlon6400 发表于 2013-6-23 00:54
我去我就105斤，箱子比人都沉，你让我怎么扛回家啊

哈哈动就得动的惊人刚刚在你、木工DIY论坛上看到一句话适合你
人一生中必须有一样不以此谋生的工作

athlon6400 · 发表于 2013-6-23 01:55

风自由发表于 2013-6-23 01:13
哈哈动就得动的惊人刚刚在你、木工DIY论坛上看到一句话适合你
人一生中必须有一样不以此谋生 ...

是的，要不生活就太无趣了

金属狂人2 · 发表于 2013-6-23 04:43

有一个和楼主同样的喇叭！就不知道分频点要设在多少好！楼主可否分享一下？

athlon6400 · 发表于 2013-6-23 09:08

金属狂人2 发表于 2013-6-23 04:43
有一个和楼主同样的喇叭！就不知道分频点要设在多少好！楼主可否分享一下？

这个喇叭的频响很宽，我测试可以输出到12Khz，分频点从3.5-6Khz都可以的

71sh · 发表于 2013-6-23 10:20

好重料的箱，可惜孔，心急了。

athlon6400 · 发表于 2013-6-23 11:31

71sh 发表于 2013-6-23 10:20
好重料的箱，可惜孔，心急了。

重料

，总体成本200块，不过重量很大，一只差不多5公斤，暂时密闭箱听了一上午波切利，声音还行，唱到高潮，能够感到歌唱家声音的能量

71sh · 发表于 2013-6-23 11:51

这样处理的箱体，如果是厂箱，一定是天价。当然，他还会在外表上下功夫。
我早有打算，想箱内粘地毯，用什么粘好？纠结很长时间还没动手。沥青就不敢搞了。
