再不搞搞1541都不好意思讲自己是DIY一族了（2013参赛）

北胜

在论坛注册多年长期潜水，在潜水期间又无耻地加入了伸手党，在厚着脸皮在坛里无耻的不断地伸手之下积分也就越来越高了。
    自己身边的朋友加入了1541党的为数不少，以前这些1541的忠实粉丝曾通过各种卑鄙手段引诱自己入党而未能成功，因自己心里想：难道煲老藕好吗？这芯片都这么老了能有多骚？老的会比年轻更爽？不搞年轻的却去搞个老的都不怕人笑？不过随着1541在坛里越来越红、越来越火，没有搞过1541的越来越没有面子了，再不搞搞1541都不好意思讲自己是DIY一族了，也不好意思在坛里继续潜水和伸手了。
    本人还是个超级大菜鸟，如有不对的地方请坛上各高手们拍砖斧正。
    看了下1541的技术文档，1541的硬指标竟然相当优秀，现代高级的DAC芯片若果工作在16BIT状态下的硬指标几乎都比不过1541，特别是小信号状态下的失真度更将这些高级芯片远远抛离。看来DAC技术在20多年来确实未进步过，原来这么多人喜欢煲这老藕还是有道理的。不过1541的引脚分布比较特殊，其实是一块难以用好的芯。难道当年飞利蒲工程师在设计这芯片掐指一算，算出许多年之后1541在中国的HIFIDIY论坛红红火火，为了防止所有中国人都DIY 1541而不去买厂机特意将引脚搞成这样分布？看来要用好1541，必须根据1541引脚分布的特点进行针对性的布线，解决数字和模拟之间的相互干扰才能将1541的应有性能发挥出来。DIY亦要讲究先天性，如果先天性设计不良，后天性无论如何去校都不可能校出好的声音来。设计是基础，调校是手段。
    电路没有什么好讲了，公版的电路统一的飞利浦IC。期望在同一血统的默契配合下制造出更强的毒性。无阴功啊竟然制毒，快快报警捉去枪毙。对于1541这引脚分布特殊的IC本菜鸟学艺未精，只有老老实实地搞单块芯片。

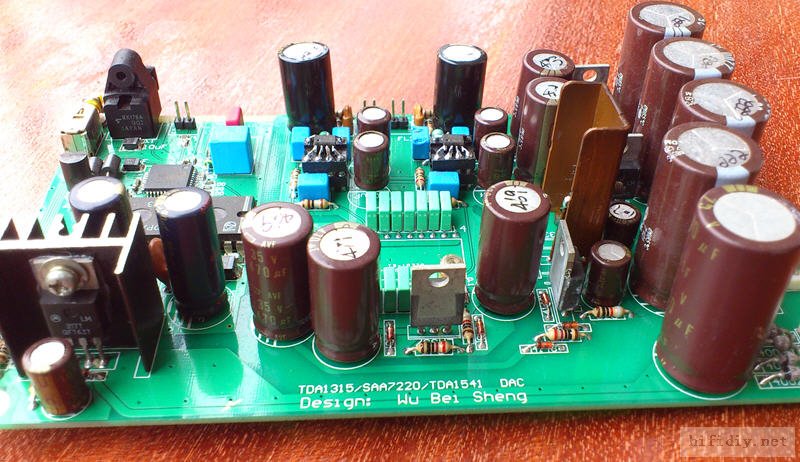

    板打回来了，相机买不起只能用手机拍照。

      米不够，只有自己DIY机壳。


      贵的牛养不起，将十几年前的太原声达老牛拆了次级重绕。

      贵的焊锡用不起，用的是19元一卷的手机专用焊锡，不比那些几百元卷的差。

1541声音风格本身属于厚润形，如果你装的板还要拼命地用厚实饱满的零件去搭配或者装好后觉得有毛刺不够圆润的话，那么这个设计肯定有问题。
    贵的零件用不起只能用便宜的中性的化工电容来。
    1541太过寒酸了，没有华丽的外衣高贵的皇冠都不好意思露面了，只好阴阴湿湿地藏在线路板底。





     经调整后运放用2132，耦合输出电容用停了产的蓝皮黑字电容。





     肉酸的DAC照


     性能测试暂时未有条件。
   自从搞过1541之后，本菜鸟被1541毒倒了，下流地加入了煲老藕的行列，虽然它并不完美，但它的声音轻松、柔和、饱满、舒缓、厚润，缔造出的音乐情感和音乐气氛令到忙碌一天的疲累心灵得到安抚。
   搞过1541我不后悔，1541啊1541为何不早点认识你呢？为何不早点占有你呢？

北胜

沙发自己的，没有威猛的外表、没有宠大的阵容、疏疏落落的零件，可能令大部分的朋友失望，样子虽简单但声音不简单。
电路图，TDA1315的PLL参数直抄马兰士CD7的参数。
TDA1315 SAA7220 TDA1541图纸.rar (55.89 KB, 下载次数: 1356)

2013-3-19 20:05 上传

点击文件名下载附件
DIY已经二十年，在这二十年间从未买过别人的板，从早期刀刻、描漆、热转印到现在打样，一路走过来无它只为爱好。

new1510

我不支持1541都不好意思了，等图

HQ

支持参赛

勇DIY

好东西，得闲先用电脑慢慢看

叮当

这个可以有，这才是真正的DIY

ggliming2007

貌似现在很多人流行用R牛了，楼主的1541跑到板下躲起来了

q1688

致辞新会佬

liyang8260

楼主实力不错啊！我的1541已经花了一个月还未完成！现在等机箱做氧化处理！估计这个星期可以全部完工了！

susaojian

1541躲起来了

北胜

是的，1541跑到板下躲起来了，是为了布线布局作出协调，如果用CS8412就不用跑到板下躲起来了。

四离谱

居然，主角被“阴阴湿湿”藏在背后。楼主，你太有才了！！

勇DIY

花了不少心血啊,1541退藕电容不用470U吧,我用100应该够了,运放22-47U可能会好点

08DIY

这个要支持，旁边那排线是做什么用的

english

这个可以有，这才是真正的DIY

q1688

怎么不用单运放呢

北胜

回复 14# 08DIY
电源和信号指示、采样频率指示，电源和信号指示用一只双色发光二极管，无信号和有信号发光极管的颜色不相同。

北胜

回复 13# 勇DIY
再搞下去板要拆烂了。

北胜

回复 16# q1688
想用单运放的，不过双运放紧凑点没有浪费板的空间。

hwj68

1541煲老藕还不达标，1540才是真正的煲老藕。
