简单的高水准制作大型音柱/线音源音箱的方法

huangweicai · 发表于 2012-12-27 13:37

简单的高水准制作大型音柱/线音源音箱的方法：

1寸、2寸全频喇叭制作音柱/线音源，由于相邻喇叭高频容易引起高频干涉而出现高频梳状效应，所以紧密安装是成功的关键。这里也介绍一个用水管来制作高水准音柱的方法。

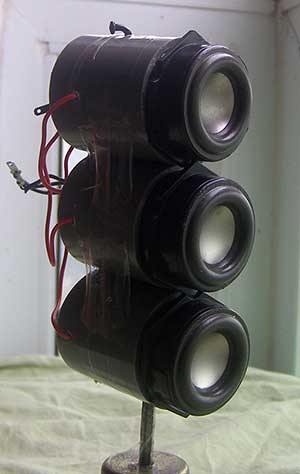

例一、优雅一寸全频喇叭，12/18/24只或更多喇叭串并联，每只喇叭可用内径36MM/外径40MM的水管套进喇叭后部，然后用两根钢丝（如自行车辐条）串联起来（如下图），再用直径36MM的薄圆板封堵为密封箱或倒相箱，最后直列装入箱体中支撑起来。由于喇叭紧密排列，相邻喇叭中心间距的半径为20MM，多只喇叭串并联的高频梳状效应拐点为340/0.02=17KHZ，远超人耳敏感范围，所以中间无需再加高音。由于每只喇叭一个箱体，可减少喇叭之间的干扰，高级作法。

装箱后效果类似下图：

例二、优雅两寸音柱的制作：

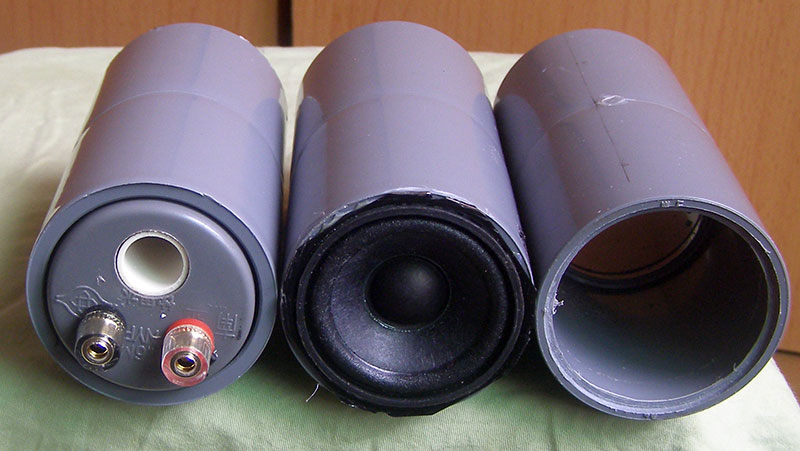

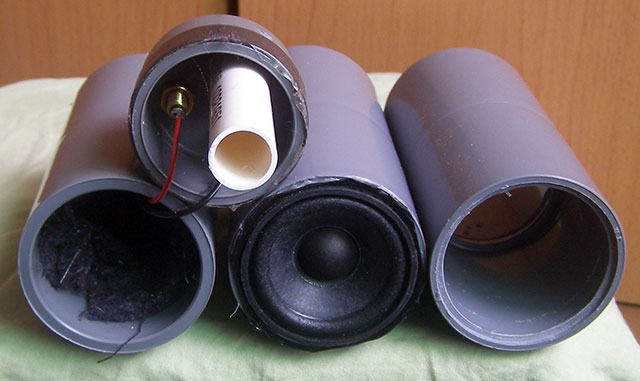

每只2寸喇叭用2寸英制水管PVC直通接头做箱体，PVC水管长117MM，外径57MM，内径48MM，并用雕刻机雕出直径52MM深2MM的沉孔；喇叭剪去四角，用热容胶粘结固定在箱体上；用外径46MM水管堵头来封堵。其他参数，圆柱形箱体，内部驻波更少，壁厚4.5MM（比2-3寸塑料小箱的2-3MM壁还要厚），在管内壁均匀铺上一层高密度吸音绵后，箱外已无任何可闻箱声；箱体容积约为0.32L。
多只并联制作音柱：2只/4只并联成小音柱，圆柱体上开对孔，用两根金属丝杆串接起来，丝杆拧上螺丝底部固定在木板上，就可以做成小音柱了。

大型线音源/音柱，16只/32只串联并联，圆柱开对孔，用两根长长的金属丝杆串接起来，丝杆拧上螺丝底部固定在木板上。每只喇叭一个箱体，喇叭振动发声时相互不会干扰，非常考究的作法，HIEND音柱的作法。由于圆柱直径为57MM，紧密排列时两喇叭中心间距半径为28.5MM，高频梳状效应拐点在340/0.0285=12KHZ左右，可以在音柱中间位置加多一个高音单元以抵消高音梳状效应的衰减

林清风 · 发表于 2012-12-27 15:09

不错的构思！

gorran · 发表于 2012-12-27 15:22

简单而已并不是高水准制作,这些喇叭都是难找到的了.

林清风 · 发表于 2012-12-27 15:27

2寸跟3寸的小单元我还各有一箱扔在柜子里没时间开工，这个方法的确简便易行，其实也没必要把剪去四个角，就用它把N个小箱体固定在角铁上也是不错的方式！

hellochina · 发表于 2012-12-27 15:43

要找到契合度很好的单元和管子不容易啊

huangweicai · 发表于 2012-12-29 22:47

要找到契合度很好的单元和管子不容易啊
hellochina 发表于 2012-12-27 15:43

一寸和二寸还是比较容易吧,有英制和公制两种管可以选择,除了水管,还有可以套在水管上的接头可以选择,
三寸喇叭装管估计要选择略大一点的管,加工出合适水管口径的圆板作为安装喇叭的面板和密封管的背板.

我来也 · 发表于 2012-12-30 01:38

李刚他爹闯论坛 · 发表于 2012-12-30 08:56

高，构思巧妙

vn6661 · 发表于 2013-1-5 09:57

看了你的帖子，很想做一个，弱弱的问一下，1寸喇叭用pvc给水管要弄多长？

sky_8848 · 发表于 2013-1-5 10:02

这个值得学习

huangweicai · 发表于 2013-1-9 14:21

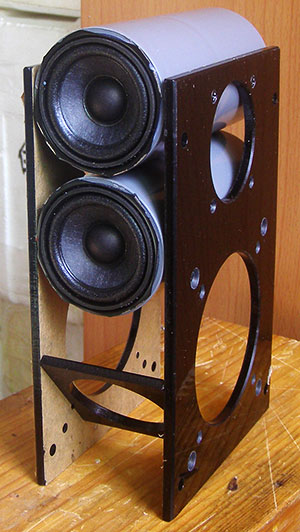

多只水管竖起来，又想到了更简单实用的方法，我用两只试了一下，效果不错，简单易做：

如果用长度约为2米较为结实的木板或有机玻璃板紧固每只水管音箱，用木板横肋多做加强筋，使箱体结构强度高，为使竖起来后更稳定，可以制作底座。

huangweicai · 发表于 2013-1-9 14:27

看了你的帖子，很想做一个，弱弱的问一下，1寸喇叭用pvc给水管要弄多长？
vn6661 发表于 2013-1-5 09:57

一般来说，密封箱大于喇叭的等效容积就可，还要考虑必要的吸音绵填充容积。

黄俊锋 · 发表于 2013-1-10 12:08

喇叭

wwwmyp · 发表于 2013-1-17 23:30

不错，漂亮

yht8210 · 发表于 2013-1-17 23:42

水管做箱不好看呀，外面的连线多更不太好看。

三思客 · 发表于 2013-1-18 00:00

构思不错每个喇叭都有独立的箱体还能随意改变音箱的阻抗

20121212 · 发表于 2013-1-18 15:19

挺好的，能上听感吗？

vn6661 · 发表于 2013-1-21 19:40

铁方管，铝方管，塑料方管，不锈钢方管，不知道做音柱的箱体怎么样，

huangweicai · 发表于 2013-3-24 00:37

本帖最后由 huangweicai 于 2013-3-24 00:38 编辑

我 DIY的2.1音柱音箱，喇叭多，效果就是不一样，音场比普通音箱开阔多了，现场感强烈。音柱阻抗为4欧，每只音柱16只两寸喇叭加一只丝膜超高音（4欧串一个2。2UF电容）,每只喇叭一个PVC水管作独立音室，密封箱，喇叭间距为57MM，音柱高度1.25米,配的是8寸低音炮。我的客厅不大,30平米左右,这样多喇叭已经足够了。

已经验证效果非常好，下一步准备做的更完美，每只音柱再加入两只八寸低音，并联提升灵敏度，重新分频设计，重新选择更好的喇叭，安装间距更小（50-52MM之间）,使多只音柱喇叭和低音衔接更加完美！最终音柱高度应该高于1.8米。

狼牙棒 · 发表于 2013-3-24 12:46

我 DIY的2.1音柱音箱，喇叭多，效果就是不一样，音场比普通音箱开阔多了，现场感强烈。音柱阻抗为4欧，每只 ...
huangweicai 发表于 2013-3-24 00:37

你家丫头吃饭很好
