EL34 推挽功放的制作调试过程

wd40

其实这台EL34推挽是两年前就打算做的，当时就准备做一个用输入变压器倒相的推挽线路，于是跟牛师傅定制了一对电源变压器和扼流圈，并且请知音兄代工了一对输出变压器，连底盘都请网上一个朋友做好了。但结果因为工作和自己的倦懒，这个计划搁置了下来。这些元件材料就静静地在家里躺了两年，今年春节，经过烧友的支持和鼓励，终于开动了。
   首先着手的是线路，初步方案是采用600：600输入变压器做输入倒相，再经过平衡2级共阴放大后，加一级阴极输出做推动，EL34以自给偏压，三极管，超线性可切换输出的线路。当时选用600欧姆输入是考虑到我正在使用的前级放大器就是钳子和小鬼头早前设计的OP放大器，输出阻抗为50欧姆，在阻抗匹配方面应该不成问题。而手头上正好有一对Tamuru 的TD-1输入变压器，阻抗比是600：600，频响是30-20KHz±0.2dB。但问题也随之而来，用1：1的倒相变压器，其实在两臂输入端只能得到1/2电平。对于纯后级放大器来说，采用2级电压放大增益会很大，又不想采用过深的负反馈来调整增益量。而用1级电压放大，却提供不了足够的推动电压给EL34。要是有升压牛就好了。于是，我开始翻杂物柜，因为我记得有这么一对‘牛’。终于，我在一台废弃的CD机里找到了这对曾经用于CD机做输出的变压器，当时是出于想尝尝‘WE’味购进的。拆下来一看，确实是有中心抽头，于是马上翻阅它的资料。结果却没找到它的数据，而从它的同系列型号的变压器只能推断它的输入阻抗是600欧姆，而其他数据都不清楚。那只好自己测量了，为了确定跟自己的前级放大器是否匹配，在测量这对变压器的时候，我都使用前级放大器做信号输出。经过测量20-20KHz –1.2 dB，35KHz –3dB，变压比是1：6，指标基本符合要求。有了这对变压器，线路就重新制定了，第二个线路方案 1：6输入变压器倒相，6DJ8一级平衡共阴放大到6SN7阴极输出推动EL34输出。经过多次仿真测试，决定采用这个方案。
    动手开工，翻出尘封的两个底盘看看，1.5MM钢板弯焊的，很结实，但制作工艺比较粗糙，弯折和打磨痕迹比较明显。但本着环保概念，物尽其用原则，反正基本是自己看的，呵呵。然后要为变压器找房子了，第一时间就想到牛师傅，一通E-mail，捎来‘牛棚’尺寸，选了一款，牛师傅二话不说，快递就到家了，我钱钱都没付，在这里，感谢牛师傅对我的支持。根据材料，摆好布局，划好线，开孔~ ~ ~ 灰头土脸了几天，洞洞终于开好了。买来喷漆，挑了个天气好的休息日，先用电热油汀对底盘加热，目的是提高着漆效果。喷漆完成后再用电热油汀烘烤一段时间，加强油漆的附着效果，为了色调统一，连变压器罩子也一起喷了。喷完下午去剪头发的时候，洗头发的MM问我头上闪光的是什么？我只好说是07新装，可别洗掉咯！呵呵。



    底盘完成了，随后的工作就轻松多了。先把露在外面的元件都装上去，整个样子就出来了。



然后就开始排布电源接线及灯丝电源绞线。然后是排地线，地线我是采用2平方的铜线上锡而成的，基本贯穿整机。地线装好后，就开始焊高压电源部分，我的习惯是完成一部分就测试一部分，这样即使发生问题，也能清晰解决。注意测量高压电源时，要接上适当的假负载，不然过高的电压会影响测量准确性。电源部分完成好，就开始安装功率放大部分了，因为装好这部分，就不需要在电源接假负载了，对前级放大线路电源的降压电阻也能准确选取了。但电源接假负载去除了，输出变压器输出上的8欧姆假负载就一定要接上，不然。。。功率放大部分安装测试好了，接着就是电压放大和推动部分电路了。为了方便更换元件，元件基本都是焊接在自制的焊架上，然后用连线连接到管座上。焊架是用敷铜板切割成8mm宽的条，把上面的铜箔撕掉，根据需要截取长度，转孔用铜铆钉把焊片铆上去而成，这样的焊架结实耐用。电压放大和推动部分很快就完成了。





     接着就开始测量了。先不接耦合电容和负反馈连线通电测试静态工作电压。虽然跟仿真软件得出的结果有点出入，但基本正常。接上耦合电容，再次通电，EL34选择成超线性接法。这次是测量机器开环底噪，假负载上示波器显示出20多毫伏不规则杂波信号。接上豪伏表，指针显示8.2mV。短路输入插头，豪伏表测出是0.42mV。底噪基本得到控制，心理暗自高兴，其实先测量另外一个声道可能会更高兴，那台输入开路时开环底噪是5.2mV。然后接上信号发生器输入1KHz正弦波，输入输出都接上毫伏表，调整输入量，使8欧姆假负载上有3V电压，约1W的输出。查看输入信号强度，算出整机开环增益A≈53。保持输出电压，调整信号频率测量频响特性，20-20KHz –1.2dB，基本达到要求。接上负反馈连线，重复刚才的测试。闭环底噪UL接法时是3.8mV，另外一个声道是1.8mV。闭环增益：UL接法时，A≈23；三极管接法时，A≈19。频响特性跟开环时一样，估计是受输入变压器的频响限制的，因为输入变压器并没有在反馈环路里。接着输入1KHz正弦信号，逐渐调大输入电平，观察输出波型，直到看见交越失真的时候，仍未见削顶。减少输入信号电平，直到交越失真消失，查看输出电压，计算出输出功率。UL接法时，才15W，三极管接法时也接近15W。看来EL34的工作点设置有点问题，现在每管的屏极电流加第二栅极电流是45mA。先不管了，已经等不及了，接上喇叭就听起来，因为是凌晨1点多，怕被邻居投诉，只好轻轻的听了一会。



    第二天，爬起来就通电热机，刷完牙吃好早餐就认真的听起来，没有想象中的惊艳。更换了不同的唱片，选择不同的音乐风格，到下午干脆看起DVD来。总结出声音硬朗，不够圆润，大场面杂乱，颇有甩铜砸铁的感觉。这结果倒不是什么大不了的，昨天的测试已经知道，EL34的工作点是要重新设定了。吃过晚饭，对EL34的阴极电阻作了调整，更换了一个470欧姆的，测量每管的屏极电流加第二栅极电流是70mA，已经是屏耗极限了。测量输出功率，UL接法时，有32W，三极管接法，有20W。接上喇叭再听，声音松软了，圆润了，空气感也有了，虽然不多。但大场面虽然不怎么乱了，但却憋的慌。切换到超线性接法再听，虽然有所改善，但依然觉得不够开阔，看来什么都要有个度，要找到平衡点。于是，整个晚上就在调整功率管的工作点，边调整边试听。幸好手上有不同阻值的8W线绕电阻，可以根据需要并联去获得想要的阻值。补充一句，更换阴极电阻时，因为工作电流的变化，电源负载也在发生变化。输出电压会不同，前级线路的电源降压电阻也要相应调整。弄到深夜，人晕晕呼呼的，在一次更换电阻的时候竟然忘了关电源，数百伏电压经过全身，为此我多看了一张DVD才睡得着。第二天下班回家继续更换阴极电阻，晚上终于初步确定下EL34的工作电流为62mA。这个电流情况下，各方面都得到兼顾，尤其是三极管和UL两种接法的声音体现上。以后的调整应该就是电压放大和推动部分的工作点调整了，因为我觉得用调整管子的工作点较声，比更换什么补品元件来得有效和节约。



接下来的几天，工作都比较忙。试听的时间少了，每天只能调整一个环节。为了不受太多的心理影响，所以调整一个部分，都反复的试听，以确保是否合适。第一天，网上的无印兄提出了几个疑问，其中一个是第一级阴极旁路电容是否用得太大。正好那天下班比较晚，就想简单做个比较。先是改用ELNA Cerafine 的47μF，测量后，频响指标基本没什么变化，增益略略高了一点。接系统试听了一段时间，感觉低频下潜不足，这也是意料中的。但还有个严重的问题，就是声音发干，发紧。于是，烙铁说话了。换成ELNA SILMIC 的100μF，这次没有上仪器测量了，呵呵，着急啊。接上系统开机预热，稳定下来再听，低频深度没问题了，收也收得利落了。但要命的声音发干，发紧还是继续，我是一边听着一边抹着润肤露（主要是热机的时候去洗了个澡，呵呵）。刚准备换回原来的SPRAGUE 470μ，老婆在旁边敲睡觉钟了，只好作罢。第二天早上趁上班前，再听了一会，决定还是要换。下班回家处理好家里事情，开工，不到一会就好了。开声一听，还是它好啊！虽然低频有点胖，但声音润泽，生动。至于低频部分的问题，看用另外的途径去解决吧。
      接下来就开始调整第一级电压放大级了，原用6DJ8的屏极电阻是255K的，这个是借鉴 马兰士M9使用6DJ8时使用的数值。但用在自己的机器上，觉得高频延伸不够，这个电阻应该是有影响的。因为手头只有220K和100K的2W电阻。换220K估计效果不大，所以就直接换100的了。果然，高频延展了不少，而且声音通透了很多，空气感也强了，感觉进了一大步。看来M9能在6DJ8使用怎么高的屏极电阻，跟它利用并联推挽来降低输出变压器阻抗，有利变压器指标提升有关。另外，M9的补偿线路也是功不可抹。
有了这一进步，感觉整套机器的样子开始成型了，也耐听了，可能跟这个礼拜长时间的开机老化有关系。但有个问题是自己一直想解决的，就是灵敏度稍微偏高了点。在这也请大家在设计的时候，要控制好机器的灵敏度，别让你的前级放大器变成衰减器，这样对回放大动态和大场面音乐时有压缩感。于是，更换了负反馈电阻，引入了约7dB的负反馈，这样一调整，信噪比也得到了一点改善。除了解决了前面的问题，感觉低频的控制力也得到了改善。本来想把第二级推动部分也做一下调整，但手头上的电阻阻值并没有需要的，而白天工作忙，也抽不出时间去购买，于是就乖乖的听了几天。也正因为这样，我对这机器的声音就更加了解了。但慢慢的，手开始痒了，想找东西换，呵呵，没办法，折腾啊。换换藕荷电容吧，但只能找到2对WIMA的MKP10 0.68μF,也换换看吧，好几天没碰烙铁了。结果，WIMA上去一天不到，就下岗了，音场散乱，没层次，音色发干。
今天，想起zhllil兄提到的跳开阴极输出级，由电压放大直接藕荷到功率管的实验。下班回到家就马上动手，不一会就好了。照例热机洗澡去，完事试听了几个常听的音乐。感觉声音变薄了，也变硬了，声音跳跃感强了点。看来我这个6DJ8还是要搭配个6N8P跟班会适合我一点，明天再多听一会，然后再决定下一步这样调整。写到这里，慢慢感觉，调试过程是充满乐趣的，但付诛文字，却蛮无聊的，无非就是换上去，焊下来，慢慢就会变成日记了。应该是我的书写能力太差了，呵呵，就此搁笔吧，希望这篇拙文能对大家有点启发，谢谢观看！

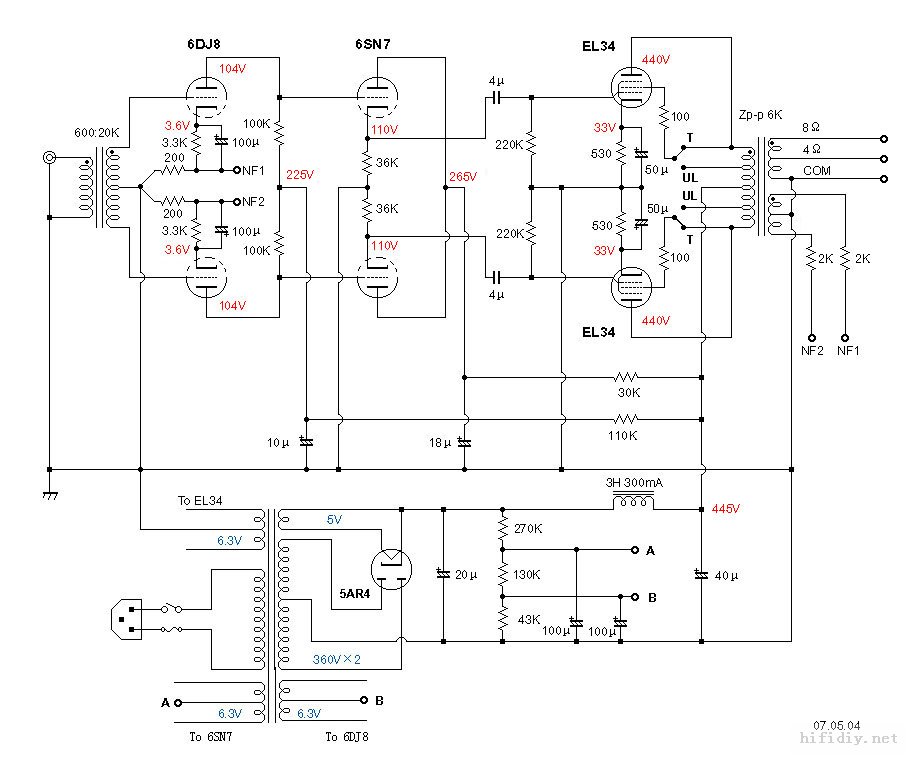

  付上最新的原理图，供参考。

ARGO

不错,又上了一课.

黑色旋风

好课程啊!!!

家家乐

尽管好多人说阴随不好，可用上阴随，声底的改变是很大的，感觉同楼主。

不过，常用的前放（共阴  共阴加阴随 SRPP)+长尾再加阴随的电路，通常长尾两臂不平衡，直接影响了阴随的工作点，真是又爱又恨。


不知哪里能找到解决的办法？

天和

瞎说两句，
如果想要6sn7的音色就直接用他做电压放大，6dj8做阴随。大电流下的6dj8声音还是满厚的。

家家乐

说到厚声，我觉得垃圾管6N6阴随用到了大电流，15MA以上吧，有一种说不出的舒服。

一家之言。

风语者

LZ仪器比较齐全

wd40

原帖由 家家乐 于 2007-5-8 21:31 发表
尽管好多人说阴随不好，可用上阴随，声底的改变是很大的，感觉同楼主。

不过，常用的前放（共阴  共阴加阴随 SRPP)+长尾再加阴随的电路，通常长尾两臂不平衡，直接影响了阴随的工作点，真是又爱又恨。


...

让尾巴再长一点，或直接用恒流源做尾巴。对于胆机，我觉得不要在意那几付的出入，影响不大。推玩机器完全平衡的话，味道会淡了。

wd40

原帖由 天和 于 2007-5-8 21:49 发表
瞎说两句，
如果想要6sn7的音色就直接用他做电压放大，6dj8做阴随。大电流下的6dj8声音还是满厚的。

不是瞎说，是经验。我打算实验一下一级6SN7共阴放大推EL34。

wd40

原帖由 风语者 于 2007-5-8 22:18 发表
LZ仪器比较齐全

。。。这应该是基本仪器

wd40

原帖由 家家乐 于 2007-5-8 22:01 发表
说到厚声，我觉得垃圾管6N6阴随用到了大电流，15MA以上吧，有一种说不出的舒服。

一家之言。

阴极输出是把双刃剑，不容易使好。单纯追求某一特点，其他的地方就会漏马脚。根据自己喜好调整比较好。

等待中

好文章！学习中

吴明诗

嗯，学习了。

吴明诗

以后的调整应该就是电压放大和推动部分的工作点调整了，因为我觉得用调整管子的工作点较声，比更换什么补品元件来得有效和节约。
支持这句话。

ruanhfgd

学习
记得要写调试日记出来

roe

hao

快乐BOY

抹布

仔细学习过后，询问一下W版:
1、测量过程用了那些仪器哦(除了示波器，毫伏表)?
2、“接着输入1KHz正弦信号，逐渐调大输入电平，观察输出波型，直到看见交越失真的时候，仍未见削顶。”
是输入信号大才有交越失真吗？
3、调整静态电流大小就是调阴极电阻值大小吗?阴极电阻大电流小吗?阴极电压高是阴极电阻大的缘故吗？

wd40

1，测试时除了示波器和毫伏表还有信号发生器了，其实你看照片，我就这几样仪器。
2，因为机器工作在AB1类工作状态，小功率输出时，功率管工作在A类状态，不会产生交越失真。当输出功率大到一定程度，功率管滑入B类状态，这时候就开始产生交越失真了。
3，在自给偏压的偏置方式下，调整阴极电阻或电源电压都可以改变静态电流。当电源电压稳定时，阴极电阻大工作电流小。阴极电压的高低是根据功率管的特性决定的。

知音

WD40兄回来了，还有作业献上，高兴啊。
