3A4阴牛耳放完工--附RMAA测试

mikecb00 · 发表于 2012-5-28 16:15

时间像挤牙膏，每天只能搞一会，陆续把前一段时间修改的3A4阴极牛出耳放装好了，加了一级毛毛管，调了很多次，终于把这家伙调到不错的状态了，失真我搞到0.05以内了（以前单级推我只能弄到0.5）！单端牛出胆耳放，实在不容易了，最低的一次我测过0.039。
我找了张直耦的声卡（乌龟8338，够古董的了）测，低频的测值我看了都不信，原来集成声卡测的20HZ处大约-3.5DB。直热管的SN是很难搞的，用3A4现在的SN是79，用2P3的话还要差不少，这种管都有热噪，不过3A4的热噪要比2P3小，昨天用毫伏表测的了下，左边0.15MV，右边0.12MV（不过实际应该还要小些，昨天接错线了，表一直丢在老妈家的杂物间），不过这点噪音是完全不影响听音乐的。
下午在试音，听了萨宾.梅耶的单簧管，老柴的第5，聆听菲力浦之光的试音碟，马兰士的SACD的一张爵士试音碟，还有夜宴电影原音大碟。试机耳机森海HD530II。效果非常不错，低频力度和细节的表现都比修改之前好很多，3A4标准接法声音是很不错的（我感觉好过三极管接法），味道很不错，细腻温暖，听鼓声干净有力。

BossXPOX · 发表于 2012-5-28 16:19

进来学习一下，看看ramm测试。哦哦菜菜虫看不懂啊！

huangxiaobian · 发表于 2012-5-28 18:30

本帖最后由 huangxiaobian 于 2012-5-28 18:33 编辑

再帮你顶顶

第一级第二级各放大多少倍

mikecb00 · 发表于 2012-5-29 09:41

再帮你顶顶第一级第二级各放大多少倍
huangxiaobian 发表于 2012-5-28 18:30

5654的三极管接法放大系数20，6832的是35

路遥plus · 发表于 2012-5-29 09:48

时间像挤牙膏，每天只能搞一会，陆续把前一段时间修改的3A4阴极牛出耳放装好了，加了一级毛毛管，调了很多次 ...
mikecb00 发表于 2012-5-28 16:15

牛出有这样的指标很不错了。但看你的机器的频响曲线有点古怪，不知道是否声卡本身的问题还是因为其他原因？请把你的声卡的RMAA测试结果发上来参考一下。

mikecb00 · 发表于 2012-5-29 10:28

牛出有这样的指标很不错了。但看你的机器的频响曲线有点古怪，不知道是否声卡本身的问题还是因为其他原 ...
路遥plus 发表于 2012-5-29 09:48

我在帖里也说，这个低频出乎意料，很奇怪。我用8338的卡测了几次都这样的，8338本身的低频也是上翘的，但接我的二房上翘的有点离谱...在集成声卡测低频看起来正常点。
路遥兄帮我看看为什么会这样？
8338的输入电平很低，测试声卡很勉强，只能用混合输入测，线路输入不行，电平只能到大约-6这样。
附上比较的图，第1个是8338声卡，第2是8338测耳放，第3是集成声卡，第4是集成声卡测耳放。

路遥plus · 发表于 2012-5-29 10:33

我在帖里也说，这个低频出乎意料，很奇怪。我用8338的卡测了几次都这样的，8338本身的低频也是上翘的，但 ...
mikecb00 发表于 2012-5-29 10:28

有几个问题需要你确认和说明一下：
1，电脑里所有的EQ控制等有没有停用？

2，测耳放时有没有接负载？负载是什么？

3，测试用的信号线是怎么样的线？

4，测试系统连接方法是怎么样的？

tmk · 发表于 2012-5-29 10:36

这个我过来学习一下!

mikecb00 · 发表于 2012-5-29 11:51

有几个问题需要你确认和说明一下：
1，电脑里所有的EQ控制等有没有停用？

2，测耳放时有没有接负载 ...
路遥plus 发表于 2012-5-29 10:33

1、8338我只用XP系统默认的驱动，没EQ。
2、没接负载，直接600欧端抽头接进去的。
3、测试信号线是普通的镀银屏蔽线（自己做的，确定不是有阻抗的射频线）。
4、系统连接是按置顶贴里面的连接方法，声卡输出接耳放输入，声卡输入接耳放输出。

路遥plus · 发表于 2012-5-29 11:59

1、8338我只用XP系统默认的驱动，没EQ。
2、没接负载，直接600欧端抽头接进去的。
3、测试信号线是普通 ...
mikecb00 发表于 2012-5-29 11:51

OK，看来最大的问题就是因为没有接负载。你接上600欧姆 or 32欧姆假负载再测一次看看。

不过你的8338声卡本身的指标不大好，用来测试确实比较勉强。

mikecb00 · 发表于 2012-5-29 12:37

本帖最后由 mikecb00 于 2012-5-29 12:51 编辑

谢谢，我要过2两天测，在搬办公室，忙
另外请教路遥兄下，电路有没什么毛病和错误？设计是自己瞎想出来的，工作点基本是通过实验得出来的，如果我把增益再调大点，失真马上就上去，大约会到0.3%-0.5%这样。同类的设计非常少能借鉴的经验也很少，输出变压器的初阻是360欧。

sky_kiss · 发表于 2012-5-29 18:03

牛出胆机，这指标够牛了

路遥plus · 发表于 2012-5-29 18:16

谢谢，我要过2两天测，在搬办公室，忙
另外请教路遥兄下，电路有没什么毛病和错误？设计是自己瞎想出来的 ...
mikecb00 发表于 2012-5-29 12:37

电路大致上没有问题。至于工作点，因为没有去看过这几只管子的曲线和参数，没办法给意见，不过既然是试验出来的数值，应是比较合适你才会这样取定。

可以尝试把第一级也包含在环路负反馈里面，但相关参数就需要做调整，同时要注意防振------因为级数多了，相移就会大些，一不小心就会振荡起来。

另外，音量电位器可以的话换成20k以下的对动态和信噪比会有好处。

mikecb00 · 发表于 2012-6-5 15:08

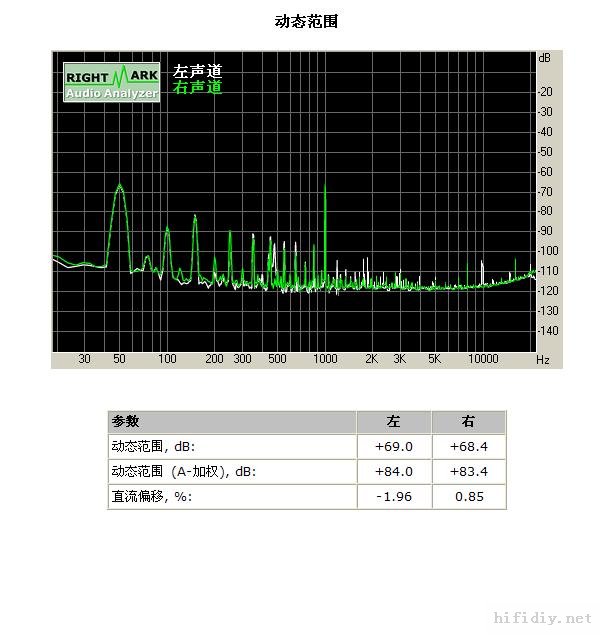

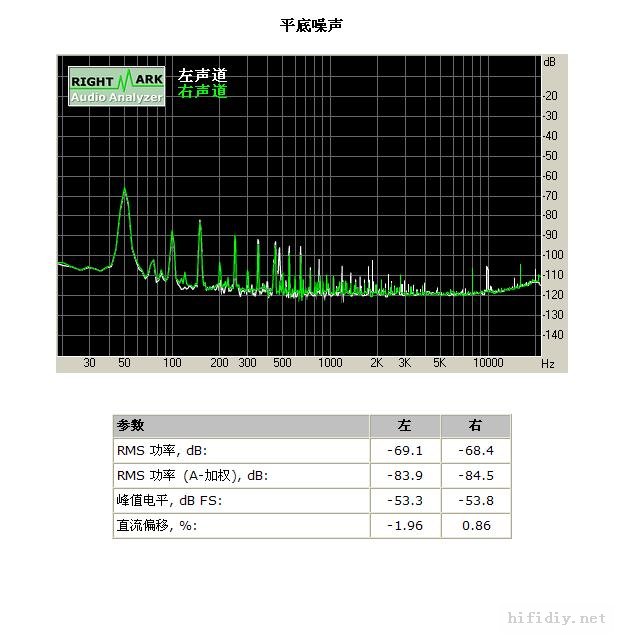

路兄我加了600欧负载测了下，频响还是差不多，加了牛罩，SN提升了一些，从79到84。

路遥plus · 发表于 2012-6-5 15:19

路兄我加了600欧负载测了下，频响还是差不多，加了牛罩，SN提升了一些，从79到84。
mikecb00 发表于 2012-6-5 15:08

这次测试整体指标有改善。

我刚才再看了一下你的电路，频响曲线低频上翘，应该是与负反馈电路有很大的关系。如果听感OK，J 就这样保持好了。

mikecb00 · 发表于 2012-6-5 15:38

这次测试整体指标有改善。

我刚才再看了一下你的电路，频响曲线低频上翘，应该是与负反馈电路有很大 ...
路遥plus 发表于 2012-6-5 15:19

谢谢路遥兄弟！低频确实比较澎湃，以前从没做过低频量这么强的胆机，听感不错的，低频松软但又不太肥。

路遥plus · 发表于 2012-6-5 15:43

谢谢路遥兄弟！低频确实比较澎湃，以前从没做过低频量这么强的胆机，听感不错的，低频松软但又不太肥。
mikecb00 发表于 2012-6-5 15:38

不必客气。

因为你这个电路是变压器阴出，输出特性类似晶体管电流负反馈功放，频率越低反馈量越少，形成了低频提升电路。

llzqq · 发表于 2012-6-5 16:58

用阴极输出形式好吗？直热管阴极接输出牛不好处理啊。

BossXPOX · 发表于 2012-6-5 19:37

这样的频响自己也碰见，高频5khz后有波浪，低频段翘起。互调不平直。不知道楼主对音色听感如何。。。

kenny · 发表于 2012-6-5 19:41

我的问题还在：互调失真的根源是非线性失真，但为什么互调失真总是在某些频点出现远远超过THD的峰值？
