混搭、场管差分和输出、弄一个 准互补功放

LaMer

曾经找了一些仙童的FQA 12N60管子，做了一个1969M，觉得声音还可以。图如下，匆忙制作，元件随手上的，看官见笑了。。。



管子如图



这种管子大多是N-MOS，无奈只能找个合适的电路试试也只有准互补最合适了。手头正好有140的PCB，那就它了。

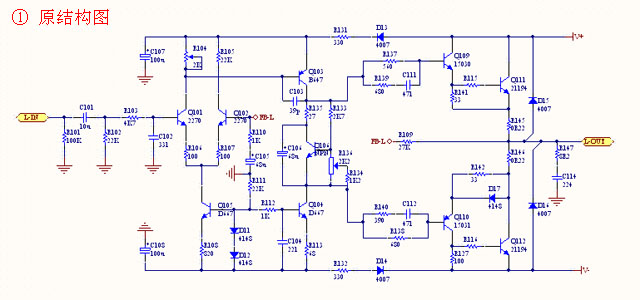

不过，我个人对单差分输入的电路中，偏好PNP差分输入的多一些，呃，那就花点儿时间改吧。准备原理图：

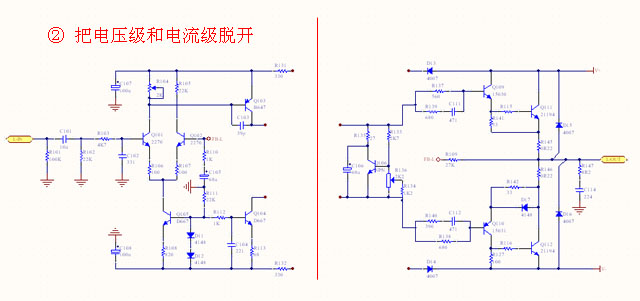

第二步，把电压级和电流级脱开。



然后第三步，电压级垂直颠倒一下，把管子和电解的极性修改正确；同时，输出管改成场管。



既然都改到这里了，干脆试试把输入差分管也换成P-FET，因为手头正好有一些IRFP9640单身汉 况且开孔大小本身就合适。
电阻参数也换掉了，加大了输入差分电流，那么大的个头呢。电压放大管的电流也提到5mA多点，调平恒流的2条臂。OK了

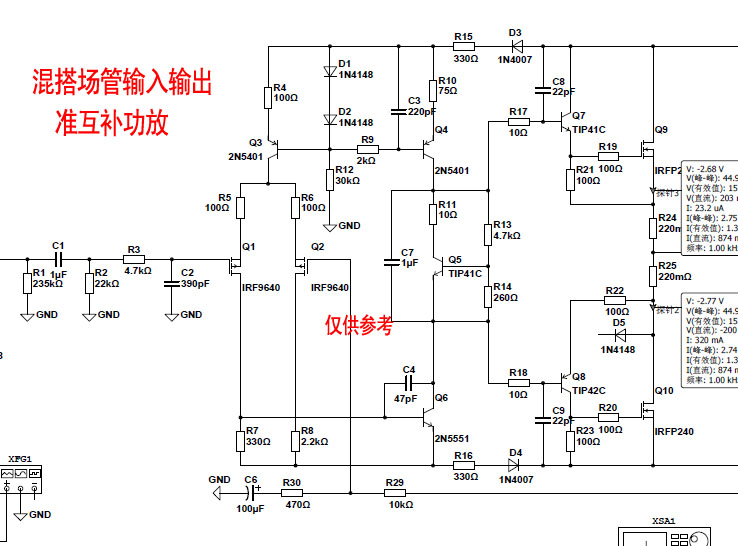

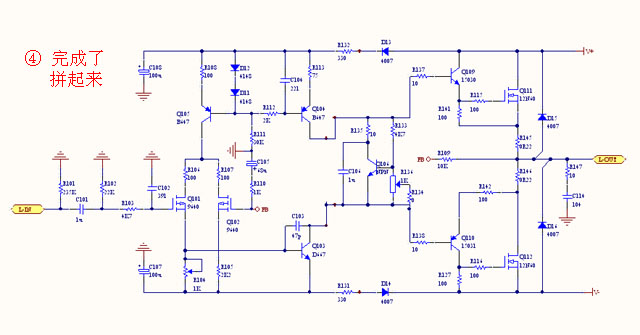

合起来哦，好像大不一样了 混搭



仿真是有必要的，来图，器件是方便起见从multisim元件库里现抓的，库里还找不到FQA12N



输入1Vpp，开始仿真，电压定+/-36V，玩桌面小机合适，因为机壳电源散热是现成的后面有图。

100Hz 正弦波



1KHz 正弦波



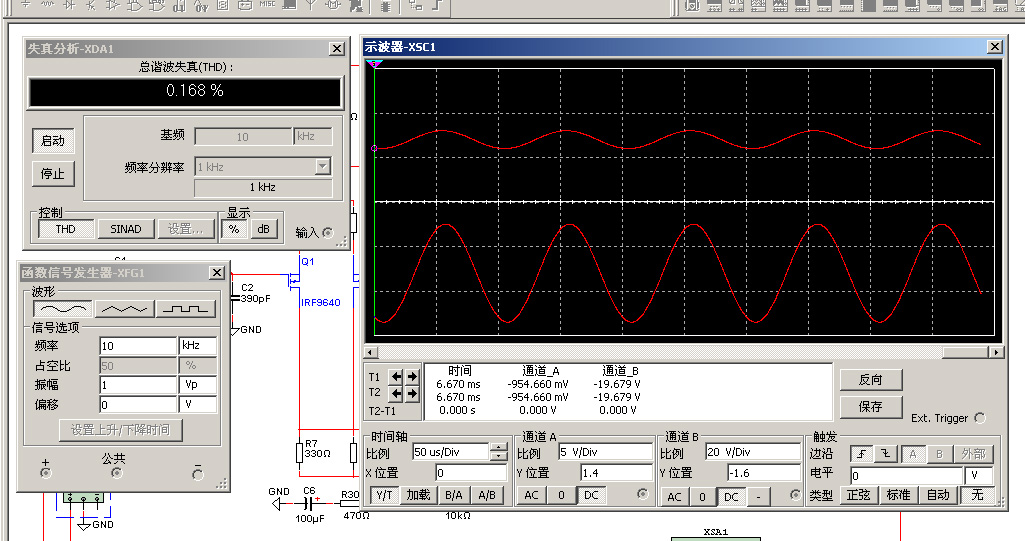

10KHz 正弦波



20KHz 正弦波



100KHz 正弦波，这时候失真增大到离谱了，看图，有交越失真了。做无线发射放大器的话肯定是不行了，要改进

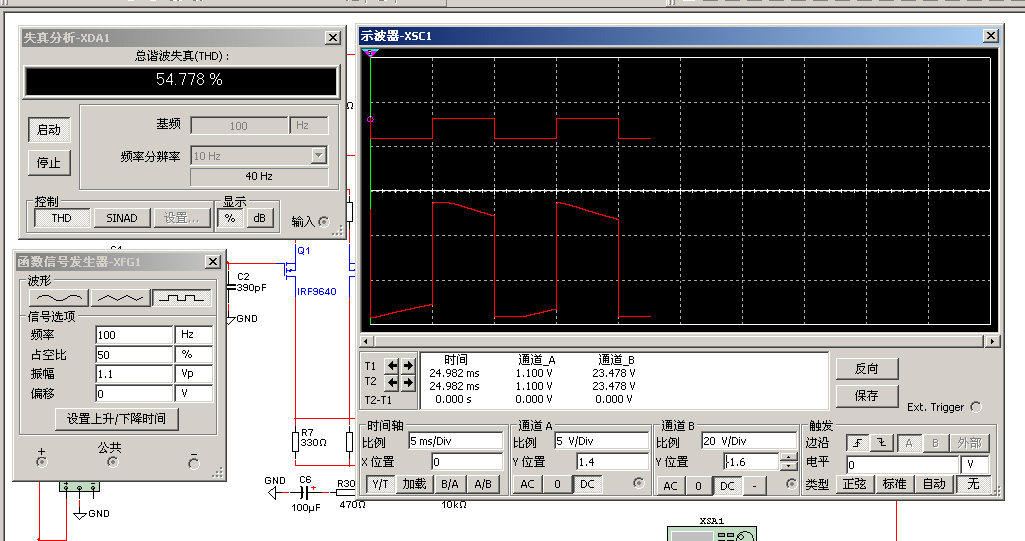

继续100Hz 方波，乱呐，有木有？有高手指点一下不？



1KHz 方波，方的



10KHz 方波，不是方的了，有点儿圆了

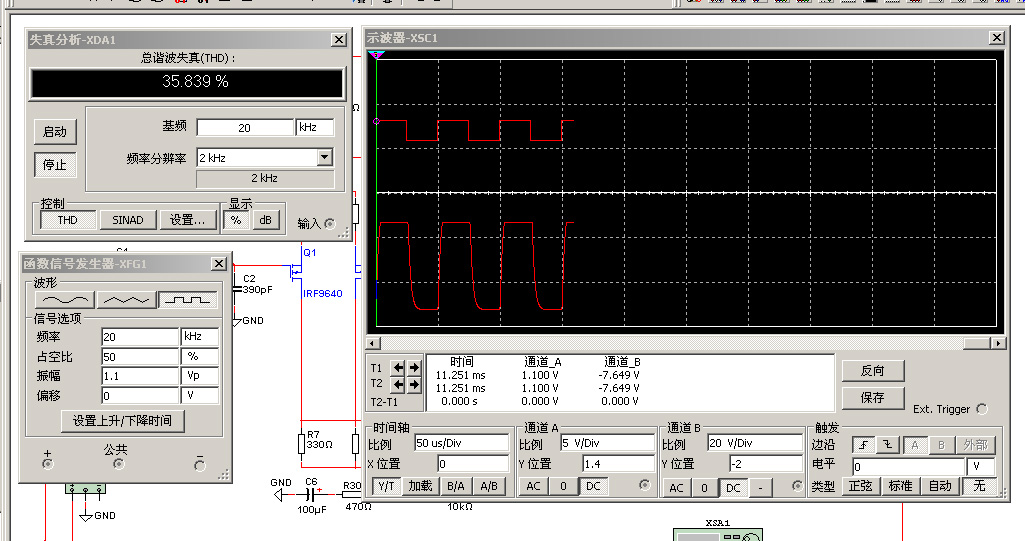

20KHz 方波，更圆了

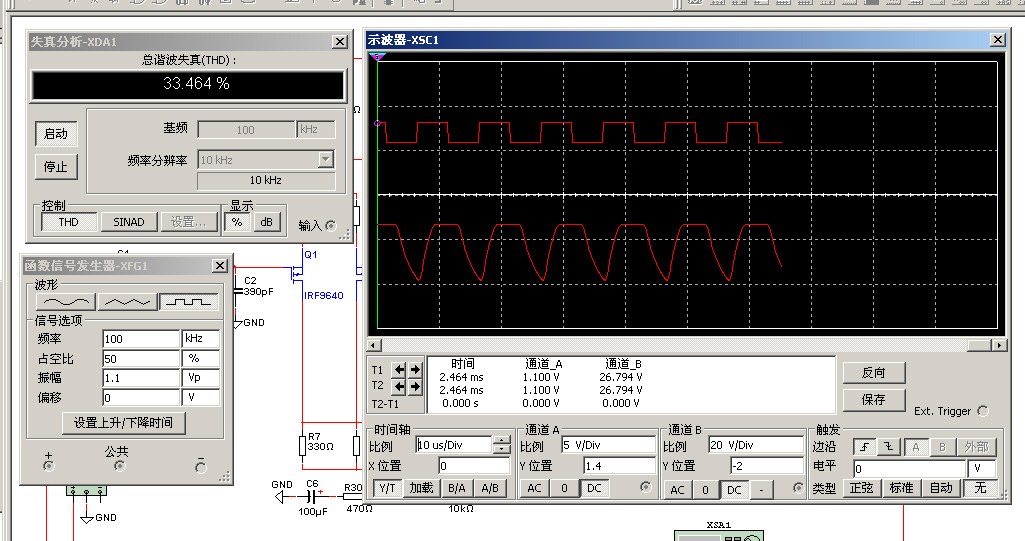

100KHz 方波，好怪哦，方脸尖下巴



仿真结束，好像还凑合吧，在可闻频段内

LaMer

为啥图都是破的，编辑时候好的咧

总算好了 继续

首先，为了保持电流级的元件极性和位置都不变，有必要割板子了，只需要割4刀。黄圈内有显示。
电压级的供电，由于只需要4个电阻两两交叉一下，所以，简单了很多不必割。
小东西先焊好了

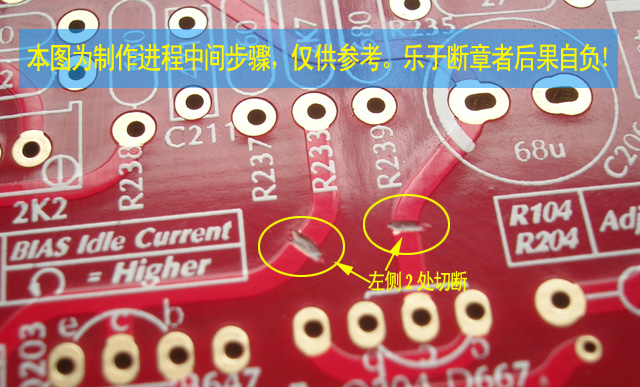

左侧的2刀放大了看，必须割断



右侧的也放大看，2刀，割断

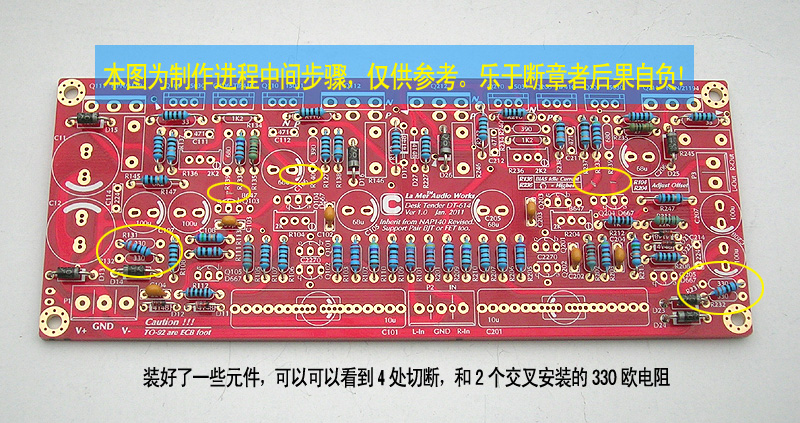

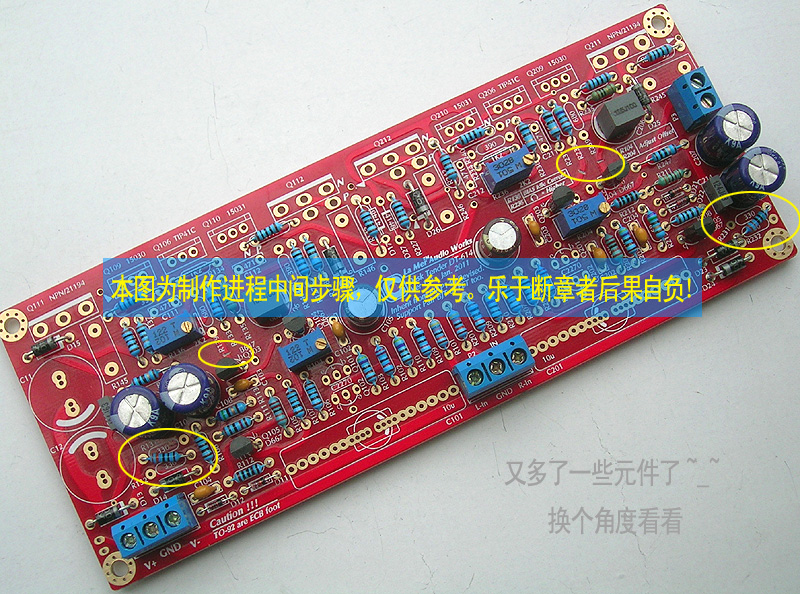

多点儿元件了看看哦，饱满了一些了，可惜天气一直不好，图片灰灰的







左侧正面交叉安装的电阻和必须反过来装的2个4148



右边也是这么个正面交叉安装的电阻，4148也反装

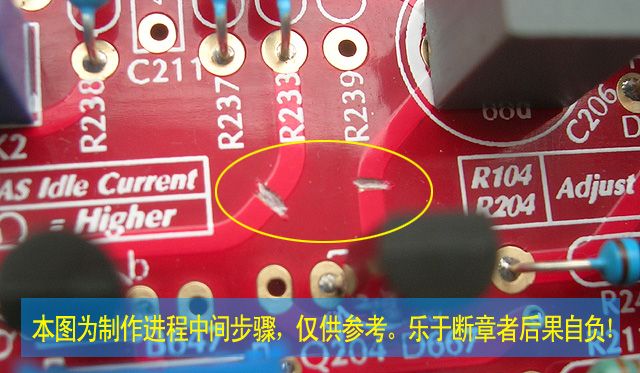

还是割断的位置，现在参照物明显了





轮到反面了，2个交叉安装的电阻，和4条飞线位置



左侧的底面交叉安装电阻



右侧的底面交叉安装电阻



左侧2条飞线位置，我用的是网线

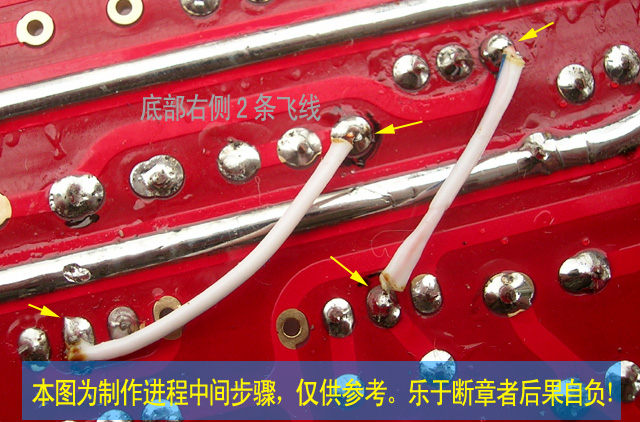

右侧也是2条



准备工作结束了，晚上上完剩下的管子、还有2个电流部分的退藕

wesewn

搞几个25n120

nblxh7996

好东·东顶

dingfa108

等出声，顶一个

芦芽山

做工很精工序很细，等出好声了。

菜鸟学习

顶
等出声

甲壳虫-77

回复 2# LaMer

哈哈....不错，从帖子中看得出LaMer老师即有新意又创意而且还用手艺，值得学习和借鉴。

mygod2008

学习！

wingwing

学习了谢谢

wutianhai

支持，期待出声

yaagoo

输入用IRF9640的话，俺觉得输入对地390pf的电容可以不要了。

liangnan168

不错，新手搞就危险···

小喇叭

这个我做过，输入差分栅极要加个消振电阻。

LaMer

搞几个25n120
wesewn 发表于 2012-4-14 16:49

    这管好么？

好东·东顶
nblxh7996 发表于 2012-4-14 17:07

等出声，顶一个
dingfa108 发表于 2012-4-14 18:01

做工很精工序很细，等出好声了。
芦芽山 发表于 2012-4-14 18:34

顶
等出声
菜鸟学习 发表于 2012-4-14 19:52

支持，期待出声
wutianhai 发表于 2012-4-15 01:03

    已经出声了




回复  LaMer

哈哈....不错，从帖子中看得出LaMer老师即有新意又创意而且还用手艺，值得学习和借鉴。
甲壳虫-77 发表于 2012-4-14 20:25

    老师不敢，坛里老师很多的。咱们一起摸索吧

学习！
mygod2008 发表于 2012-4-14 22:01

    学习？您老那里个个都是大家伙噢

学习了谢谢
wingwing 发表于 2012-4-14 22:02

    一起学习

LaMer

接着弄完，因为有了个小插曲，费了个把钟头。不过，这些事件比起处理图片来，很少了

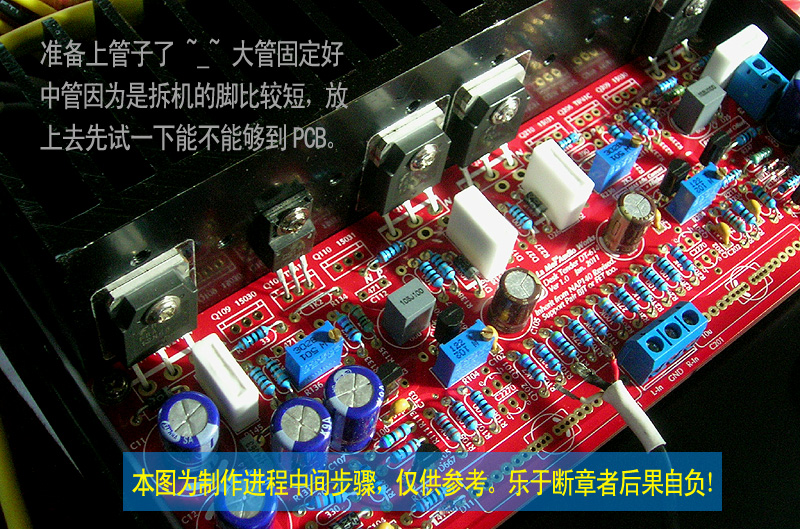

准备上管子了。一般做法是大管最后上，先上推动检查无误了再上大管。
但是这这个电路由于大管就开环了，所以只能一次都把管子上齐。

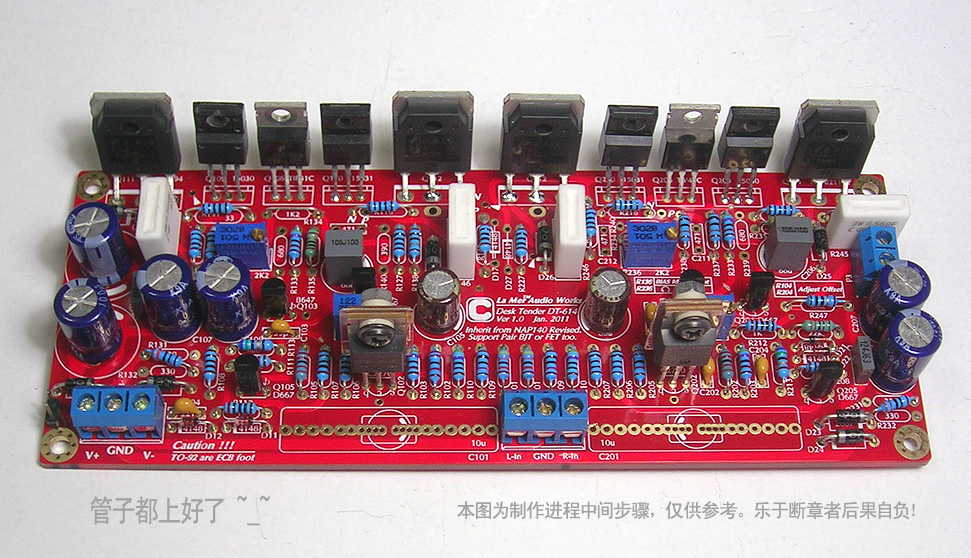

中间照片没有拍了，直接看到上齐管子的图

其实中间有个小插曲，一开机灯泡熄灭但是保护猛跳，心想坏了不会是管子有问题吧。
量了差分觉得Q22电压不对，仔细看看晕22K电阻和2.2K电阻换了位置。
换回来，OK了。

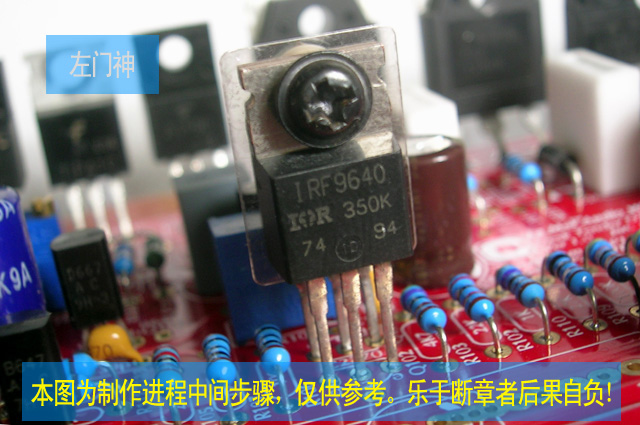

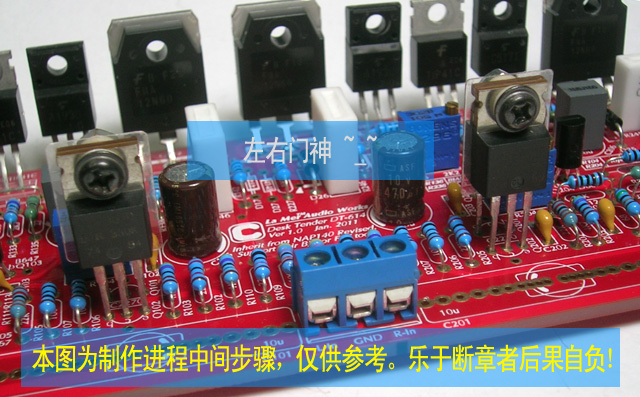

输入差分特写，IRFP9640

这部分要特别注意，千万别拿小管子场管用在这里，那种小管子耐压不够的，铁定烟花。

万能的神怎么就木有创造一些直接可以用在简单差分里的场管小管呢？







差分管是GDS脚位，对应三极管是BCE。小管原来应该是A970脚位是ecb。所以要反过来背靠背。
这样也好，正好可以均热。但是，必须处理好绝缘，如下图，不然会烟花的哇～～～



推动管是以前买的拆机管，管脚有点儿短，所以有2个正面也焊了一下

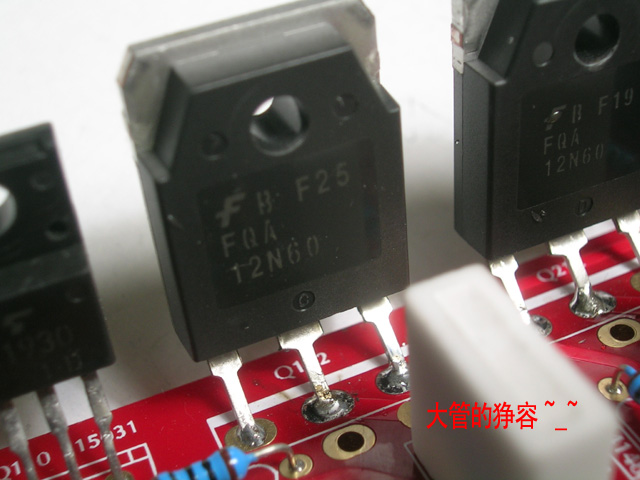

大管的样子，呵呵，托PASS的福，不然这种管子还真不敢拍出来挨砖



最后，开机工作了，200mA先煲几天



总的来说，声音还过得去。凑巧的是，才弄好就有2位烧友来访，没有被嗤之以鼻

LaMer

输入用IRF9640的话，俺觉得输入对地390pf的电容可以不要了。
yaagoo 发表于 2012-4-15 02:53

    曾经尝试过去掉这个电容，因为考虑到IRFP9640内的节电容可被利用。但去掉后仿真时候方波出现明显的过冲。

不错，新手搞就危险···
liangnan168 发表于 2012-4-15 05:30

    拍了很多照片，就是为了显示这些“危险”，以防性急的烧友可能误读。

这个我做过，输入差分栅极要加个消振电阻。
小喇叭 发表于 2012-4-15 08:16

    请教不知掉加在哪里？

mygod2008

再进来看看！

hao828

原来是飞线 飞这块PCB

LaMer

再进来看看！
mygod2008 发表于 2012-4-15 22:30

    看到什么了？

原来是飞线 飞这块PCB
hao828 发表于 2012-4-15 23:34

    是的
