計劃做膽機, 想問大家一點東西

職業殺手 · 发表于 2012-2-9 21:01

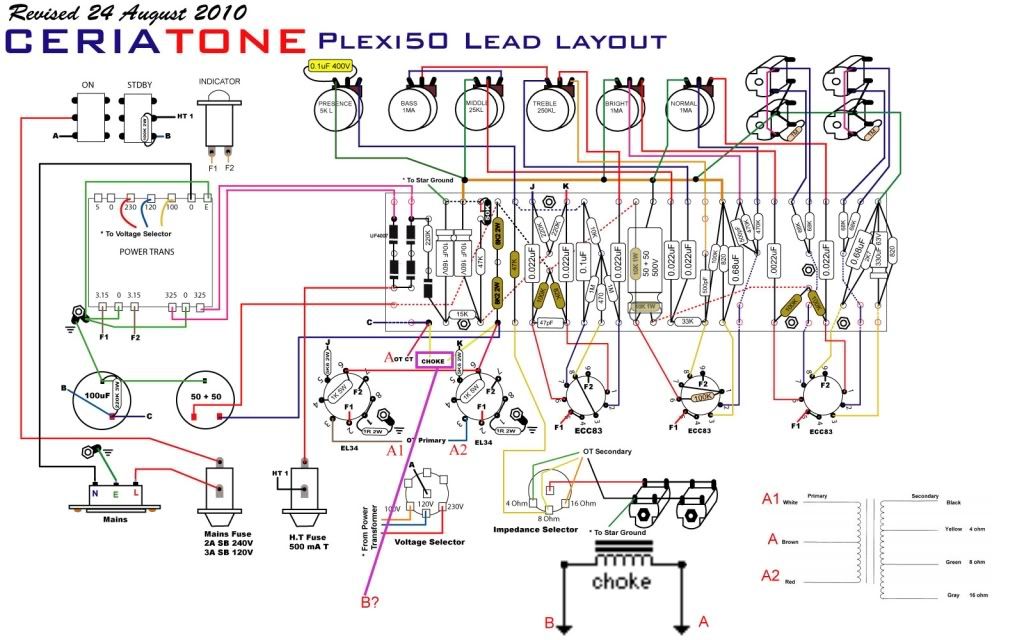

第一次計劃做, 看圖有幾個地方沒有看懂, 發個圖上來讓大家也看一看。我再問問題。

1. OTCT的那根紅線不知道要連到那裡去。
2. CHOKE相信是輸出變壓器, 但是不知如何選購, 要50w的就買個50w的?
3. 輸出變壓器如何接的, 不太明白
4. C, OTCT ,CHOKE那三條線焊在電路板的左下方的一點是為什麼呢?只看到C是連到100UF 的電容上。
謝謝解答

職業殺手 · 发表于 2012-2-9 22:08

有沒有高手可以解一下呀?

文招 · 发表于 2012-2-9 23:47

这样看有些困难
OTCT的那根紅線应是接去输出牛电源B+端
CHOKE是扼流圈

文招 · 发表于 2012-2-9 23:52

C, OTCT ,CHOKE那三條線这样画不一定就是指同焊在電路板的左下方
C应是推动级供电
OTCT应是接去扼流圈后
CHOKE应是接去扼流圈前

tuanjie · 发表于 2012-2-9 23:56

本帖最后由 tuanjie 于 2012-2-10 00:33 编辑

有电路图与搭棚图对照着就好看明白了
1、OT CT 似乎应为TO CT 图上没有找到相应处电感前端除滤波电解外一般没有连接除非是输出牛的B+ （对着楼下电路图CT就是电路图的A点 B+）
2、三楼已经回答
3、EL34 标注OT Primary 就是接入输出牛的端子
4、Mains - mains Fuse - ON - Voltage Selector - POWER TRANS325 0 325 - UF4007（串联全波）- H.T Fuse（高压保险）- STDBY - 100uF B C - CHOKE（电感）此处三点是对的

職業殺手 · 发表于 2012-2-10 00:00

補上電路圖[img]

[/img]

tuanjie · 发表于 2012-2-10 00:37

稍稍还是有点区别：电路图高压开关在高压绕组上搭棚图高压开关在整流输出高压保险之后

Gautau · 发表于 2012-2-10 00:48

補上電路圖[/img]
職業殺手发表于 10-2-2012 00:00

这是吉他扩音机！

職業殺手 · 发表于 2012-2-10 02:27

回复 8# Gautau

是的, 是吉他擴音機

職業殺手 · 发表于 2012-2-10 02:28

回复 7# tuanjie

這個不是大問題, 能改的。

路遥plus · 发表于 2012-2-10 02:55

建议LZ还是先搞明白电路，然后以电路图为基础再参考搭棚图去组装才比较容易成功。如果仅仅是对着搭棚图焊，照葫芦画瓢的，万一出了故障甚至出不了声，可能都不知道从何入手。

職業殺手 · 发表于 2012-2-10 03:31

choke 接到那?

職業殺手 · 发表于 2012-2-10 03:50

照各大哥的說法改了一下, 大家看看是不是這樣?

路遥plus · 发表于 2012-2-10 04:21

照各大哥的說法改了一下, 大家看看是不是這樣?
職業殺手发表于 2012-2-10 03:50

如果电路图是没错的话，整流部分的Choke的连接应该如绿线所示，另外双50uf也应该是并联在一起。

職業殺手 · 发表于 2012-2-10 12:23

又有一個差不多的電路圖, 就是不知道那個才對

職業殺手 · 发表于 2012-2-10 12:51

輸出牛是推挽的吧?

職業殺手 · 发表于 2012-2-10 13:05

還有一個http://www.hatcheramps.com/prodimages/Schematics/Super%20P50.pdf

職業殺手 · 发表于 2012-2-10 22:44

已經問過朋友了，已經知道8,9成了…但有一問題…ec833 4,5腳短接為f1 9腳為f2. 但 f1 f2同是3.15v 這樣子可以點著燈絲的嗎? 好像不大正常…不應該是4,5腳短接接6.3v, 9腳接0v 的嗎?
