求助el34,兔兄的多用单端该怎样接法?

hzg · 发表于 2007-3-31 01:12

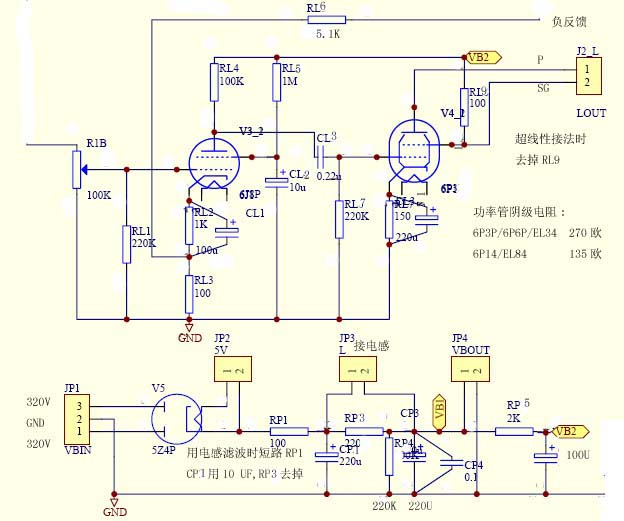

今天收到兔兄的板,头都大了,电路图与板子很多地方都对不上,最主要有2个疑问,一:每个管座边标示1和2两个焊点是否为灯丝电压接囗,直接从电源牛入?二:板上标示NFB输入端和VBOUT处该怎接法?另外此板还有么要改进的,第一次尝胆,不要见笑,谢谢.

等待中 · 发表于 2007-3-31 04:20

趁着坛子升级,顶顶各位老兄!!

dongcm · 发表于 2007-3-31 14:29

原帖由 等待中 于 2007-3-31 04:20 发表
趁着坛子升级,顶顶各位老兄!!

就是就是。。。我也顶一下。。。

lan1997 · 发表于 2007-3-31 17:04

提示: 作者被禁止或删除内容自动屏蔽

sz1314 · 发表于 2007-4-1 07:16

1,2是灯丝,VBOUT是高压接输出牛,希望理解没有错,我也是菜鸟请多交流

minve · 发表于 2007-4-1 14:29

板子看不清，1＆2是否接灯丝不知道，NFB是负反馈，VBOUT接输出牛B+

闲云孤鹤B · 发表于 2007-4-1 19:02

liu · 发表于 2007-4-1 20:19

PCB看着不错，但不知效果如何？

zhymj · 发表于 2007-4-2 19:13

hzg · 发表于 2007-4-4 14:26

回楼上各位仁兄,免兄给我短信了,解答如下?:1 每个管座边标的1,2点为灯丝电压接囗,直接从电原牛拉电,2 vbout点接到输出牛的b+,3 nfb是负反馈,要接到输出次级.
前几天因为网线给小偷剪了,害得好多天上不网,怪想念大家

水牯牛 · 发表于 2007-4-4 14:37

楼主PCB及套件哪里掉下来的？，中毒太深，只有靠他解救了

hzg · 发表于 2007-4-4 14:55

原帖由 水牯牛 于 2007-4-4 14:37 发表
楼主PCB及套件哪里掉下来的？，中毒太深，只有靠他解救了

在音响材料网的黑马胆艺,最近兔兄心情不好,我的板子快一个月才收到,哈哈,不会做胆机用来收藏养眼也好啊

hzg · 发表于 2007-4-4 15:01

再发张背图,号称真正"一点接地"

水牯牛 · 发表于 2007-4-7 00:28

是不是流氓兔988的多用单端PCB套间？？？

hzg · 发表于 2007-4-8 23:29

无证爆破 · 发表于 2011-10-6 01:40

请问板中间的NFB是什么零件
