PCM1794 DAC装机说明!

hifidiy · 发表于 2007-2-25 22:02

本次的1794 DAC随套件发送了详细的图纸和元件清单!大家按照图纸和元件清单正常安装应该会很快完成本DAC的组装!
但我们特别还是把本次的1794DAC的组装难度定义为高难度级,本DAC调整电压点有三处,调试比较简单,定义为高难度级的主要原因是元件众多,电阻基本达到100个,需要特别的仔细和小心!当然您也不必害怕,只要您细心,基本能一次成功!----对于部分会员无法焊接的1794贴片我们已经协助焊接和测试!

本次的1794 DAC是以PCB优化布线为主,我们重点按照线路进行PCB的最短和流水性线路设计,1794机箱迎合PCB设计,所以有一定自引线,实际如果降低距离还是会在PCB上拉长距离PCB线和影响其它线的走向!
大家在焊接CS8420的时候一定注意拔掉烙铁电源或进行防静电处理!

1794P1.pdf (103.84 KB, 下载次数: 6665)

2007-4-18 09:18 上传

点击文件名下载附件

1794p2.pdf (94.88 KB, 下载次数: 5753)

2007-4-18 09:18 上传

点击文件名下载附件

1794p3.pdf (96.47 KB, 下载次数: 5661)

2007-4-18 09:18 上传

点击文件名下载附件

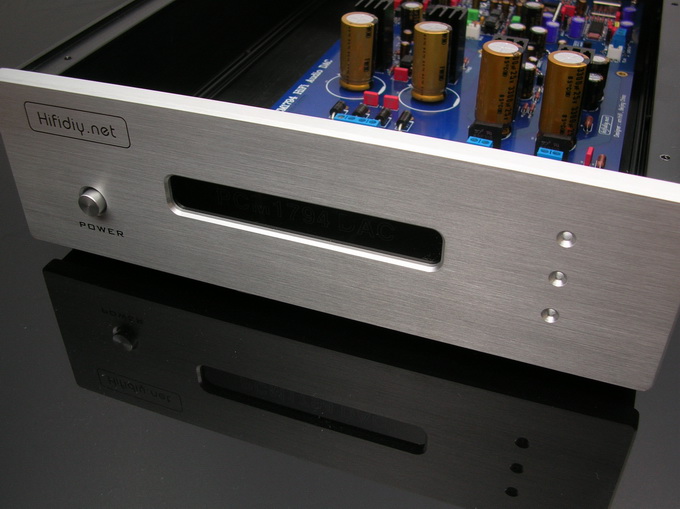

以下为PCM1794DAC标准版和高阶版混合图片,大家参考
我们发送的套件附带了三张A4的图纸和两张说明了!

面板亚克厉大家请用热融胶粘贴,然后请把亚克厉的表面保护膜去掉!

请大家注意变压器为110V和220V通用型,注意线的接法!
同时大家焊接电阻的时候一定要仔细加仔细!

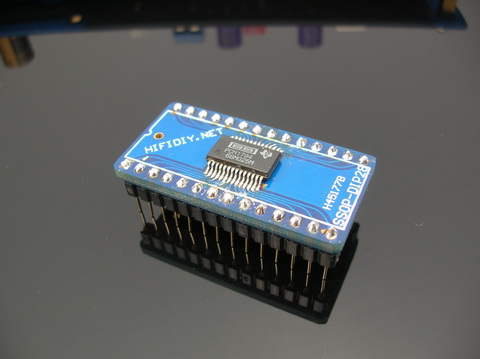

PCM 1794我们考虑到很多会员焊接具有难度,我们本次全部代焊和上机测试OK,因为转接板是镀金座,我们没有对松香进行清洗,大家可以正常使用,如果觉得不美观的请自己清洗-----本次我们帮助大家焊接和测试1794花费了大量时间,希望大家能够理解我们所做的工作!
特别提醒,大家焊接的时候一定注意8420的方向,插入1794的时候也一定注意方向!要不然会导致IC损坏!

同时我们说明我们发送最终版的本地方进行了调整,(具体以套件所带图纸和说明为主):

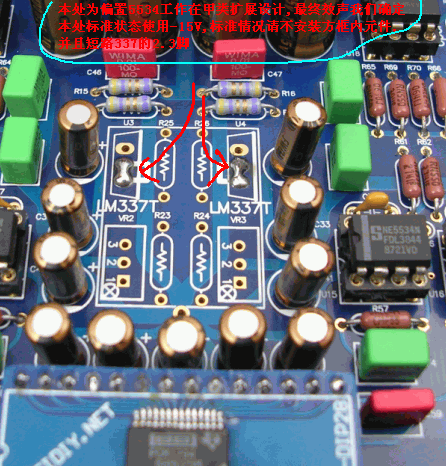

本次我们设计的1794 DAC是高电平输出设计!1794整体设计有一个元件控制数值!

如果觉得电平在自己的系统上高可以降低R55、56、57、58 的数值,以上电阻可全部修改为560或470欧!

大家首先收到的套件应该是这个包装:

您会发现元件特别的繁多,您要做好准备

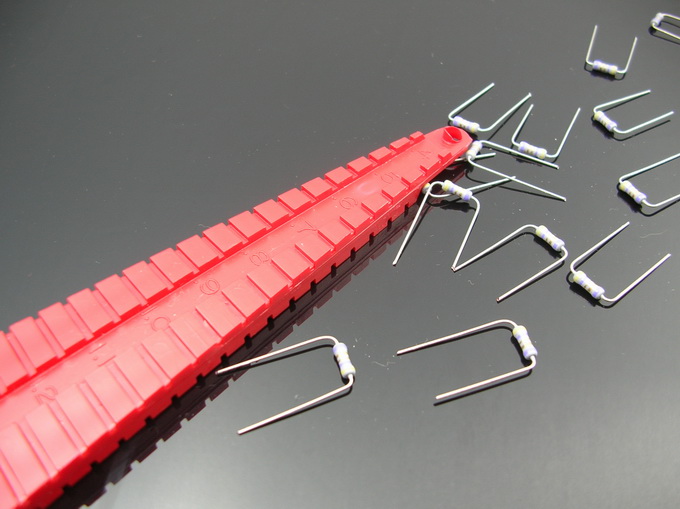

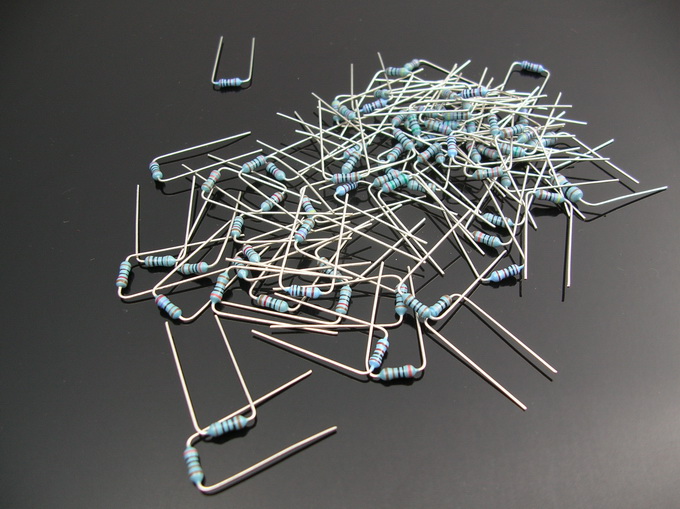

电阻用上这个整型器会很快

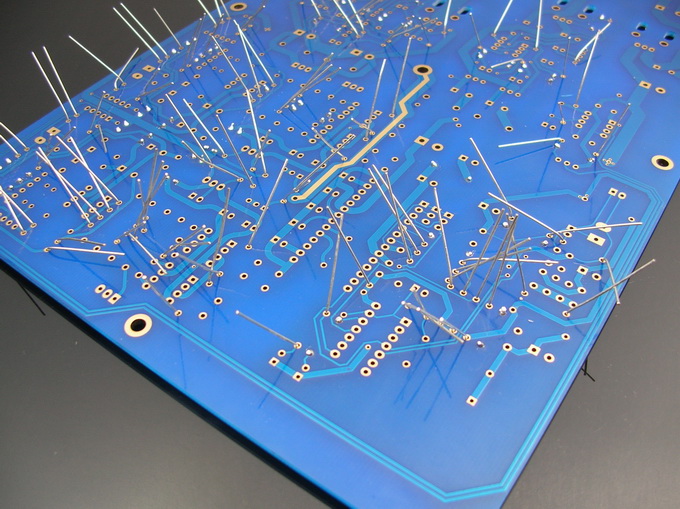

对应PCB上位置安装,再次特别提醒您一定要仔细加仔细

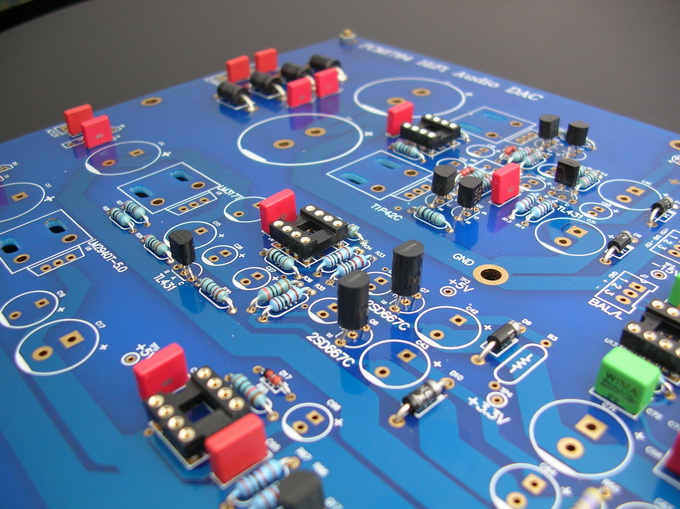

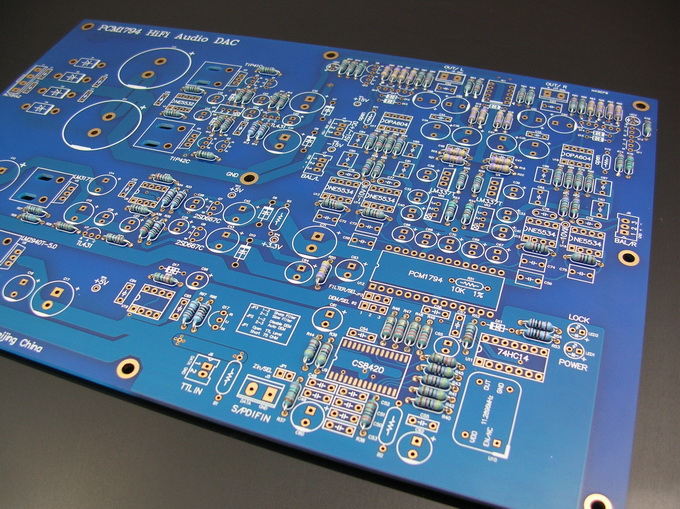

安装完成后的样子

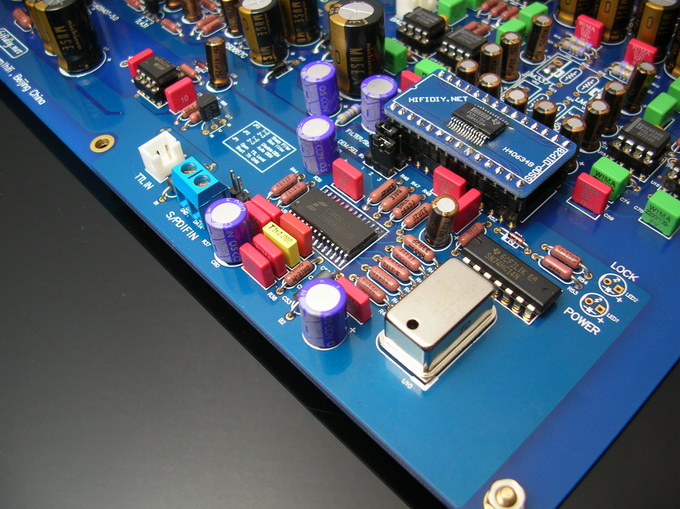

接下来就是安装8420,这个时候您要注意防止静电!

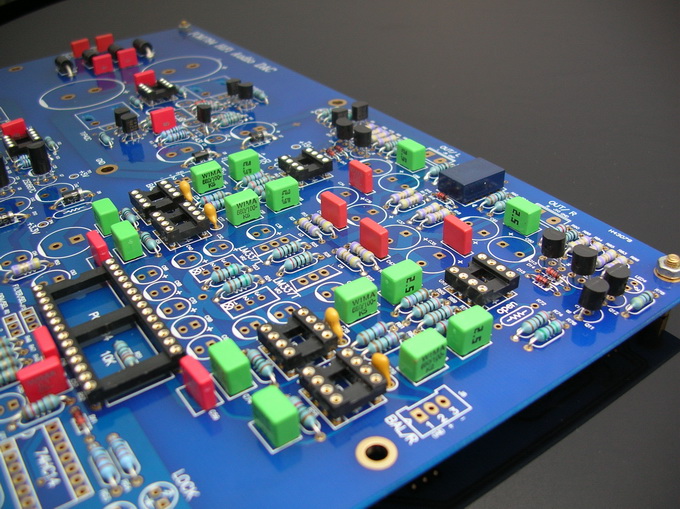

安装IC座

按照元件清单和图纸安装电容

安装三级管等元件

原来越大的元件安装上去啦!

到了电容---我们特别提醒注意正负级,如果安装错误电容会爆炸

安装完毕

仔细检查再检查元件,仔细和图纸效准后再进行通电测试步骤!
安装完成后我们一般是在外部测试OK后再安装到机箱里面,在通电测试前我们特别提醒1794,NE5534和OPA604请不要安装,等通电测试正常后再安装!

8420处的两个电感B1 B2请不要安装,等测试5V正常后再安装!

通电测试,在此特别提醒通电的时候变压器的初级一定要安装保险!

测试PCB上标注的电压!通过电位器的调整保证模拟部分的电压和图纸标注一致!

上IC进行测试,上IC通电的时候瞬间开启和关闭电源开关,开启电源开关的瞬间快速测试主电压点,所有点正常后才长期开启测试,如果过程有任何冒烟.过热或电压不正常请一定仔细检查元件安装情况!

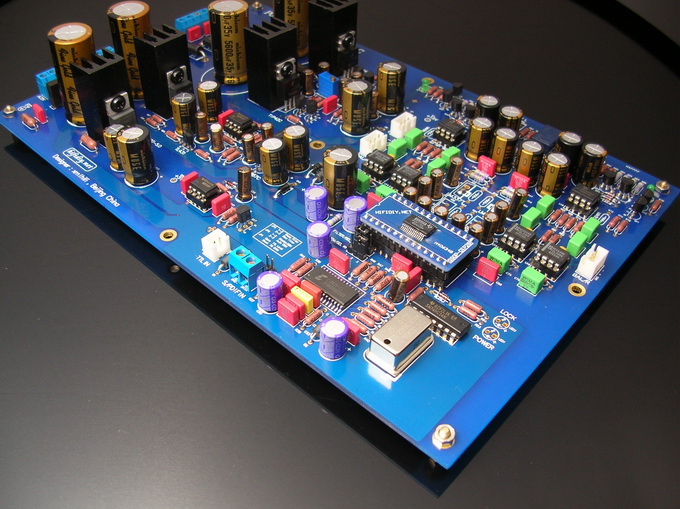

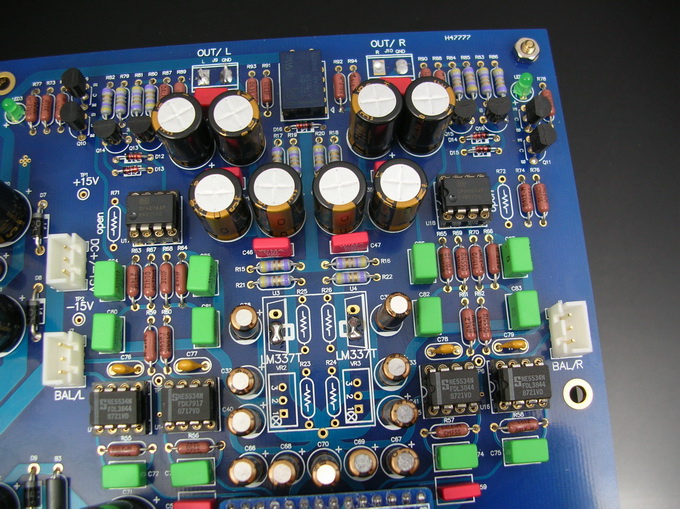

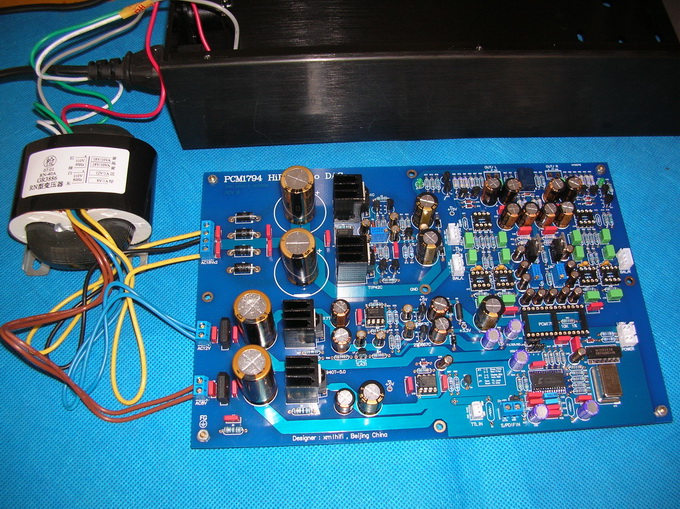

以下为我们测试正常后的主板图片

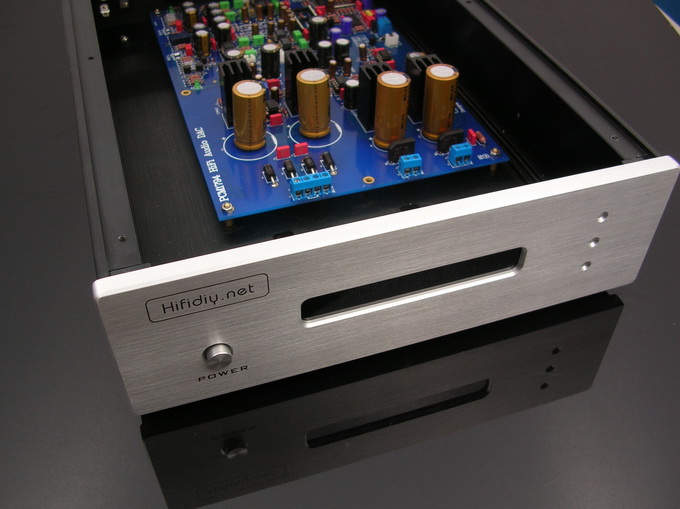

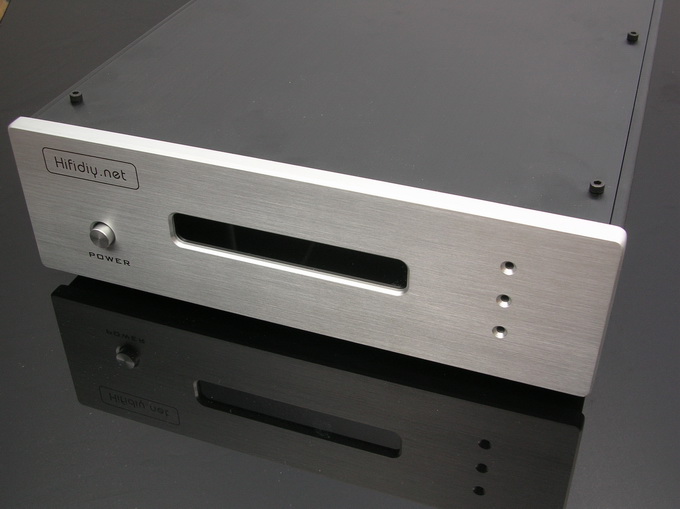

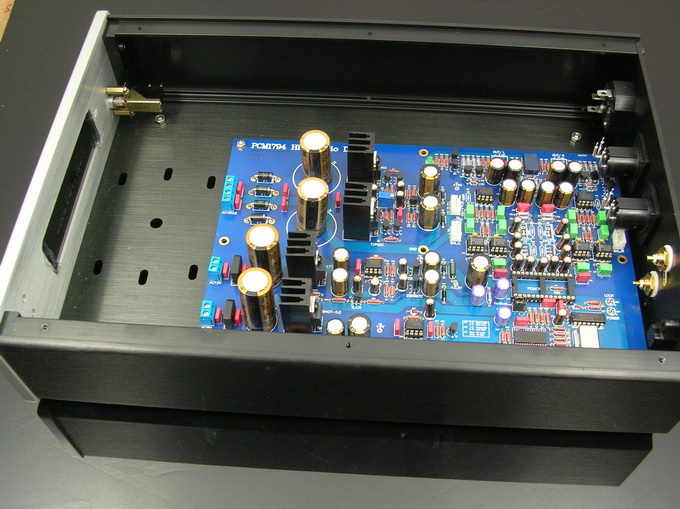

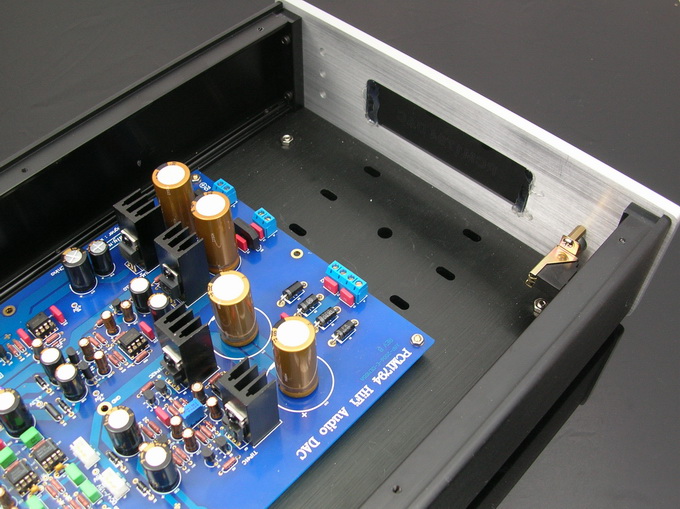

机箱组装:
