<菜鳥>關於j版舊805電路的問題

Inti · 发表于 2011-9-13 10:45

本帖最后由 Inti 于 2011-9-13 10:46 编辑

本人菜鳥, 正在做j版舊的ef86+el34+805 那個圖, 有點問題, 請教一下大家

先上個電路

圖中的v1(ef86)

按圖中所示與對應的管腳, 是否3號腳(k), 1號腳(g2)和8號腳(g3)相連???

圖中的v2(el34)

圖中所示與對應的管腳8號腳(k), 4號腳(g2)和1號腳(g3)相連??

另外805的燈絲平衡電位器可以用功率小一點嗎??因為5w 的都很大, 空間少, 安裝有困難, 或哪位朋友介紹下體積小一點的5w50歐(先謝謝)

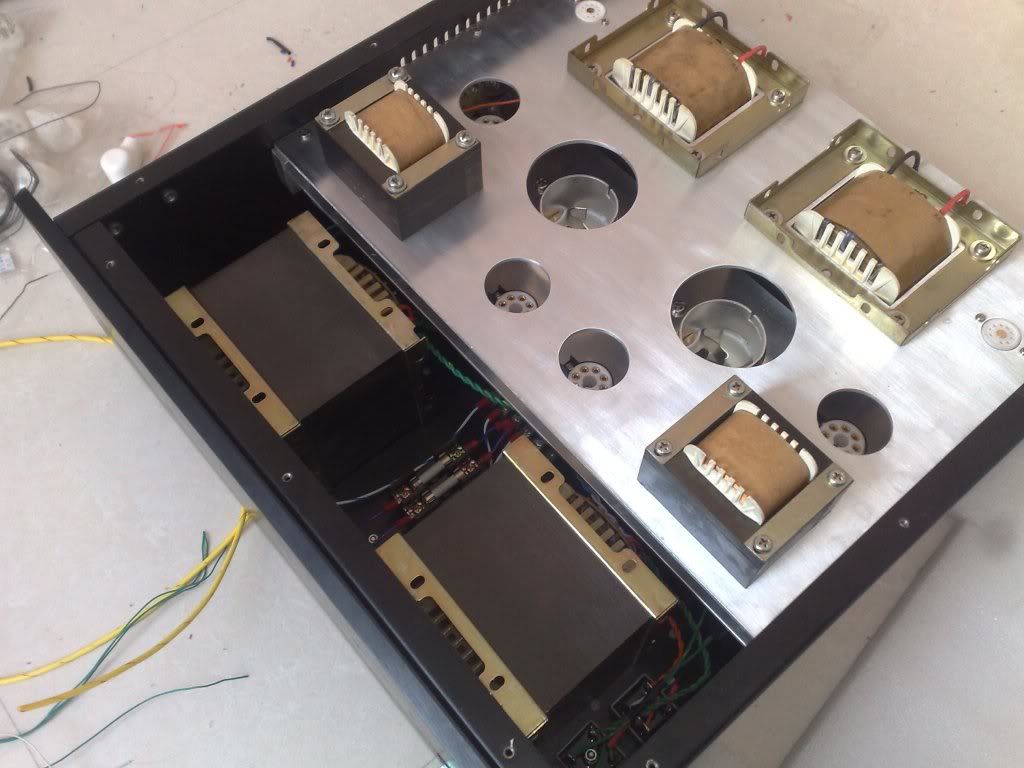

上個現在進度

chenqitong · 发表于 2011-9-13 11:33

燈絲平衡電位器用3W的,再并两个50欧5W的电阻

kenny · 发表于 2011-9-13 11:45

天，兄台看样子是直接挑战高压大机的爱好者。

hhhddw · 发表于 2011-9-13 11:52

为什么不用新版？？？？

Inti · 发表于 2011-9-13 11:59

回复 4# hhhddw

因為料子早已買了回來, 一直沒裝...

Inti · 发表于 2011-9-13 11:59

回复 2# chenqitong

謝謝你, 等我去找一下3w 的...

Inti · 发表于 2011-9-13 12:01

回复 3# kenny

haha, 我不是愛好者, 只是朋友說805好聽, 所以就一試.

tuanjie · 发表于 2011-9-13 12:21

五级管帘栅和抑制栅一般不会相连抑制栅和阴极相连量一下管脚内部未连接的话外部做连接

Inti · 发表于 2011-9-13 13:28

回复 8# tuanjie

也就是k 和g3就要連上的,

天马行空623 · 发表于 2011-9-13 13:42

其实805阴极完全可以不用平衡电位器，用2只3-5W1.2K电阻并联100-220微法电容分别接到阴极（灯丝）两端，不用调节，能达到电位器调节到最好时的效果。本人的805A就是这样的已用一年多了，噪声没变化。

Inti · 发表于 2011-9-27 15:29

菜鳥再有問題
於ef86 興el34 中的0.33u 電容是不是要用無極的??如果用有極性的電容是不是左邊為正, 右邊為負??

tuanjie · 发表于 2011-9-27 17:19

肯定应该是无极还应该是个好点的电容记得J版对此有解答说明：准直藕影响大可看J版新版805发布帖

qczstart · 发表于 2011-9-27 17:32

回复 1# Inti

是G3与K相连，G2做反馈，G1输入栅极

Inti · 发表于 2011-9-27 19:36

謝謝大家回覆.

回复 12# tuanjie

請問有推介嗎?
