,zhuy关于H1499等浅号角高音分频的一点学习心得

zgtsang · 发表于 2011-8-23 11:17

本帖最后由 zgtsang 于 2011-8-23 11:33 编辑

类似seas H1499等浅号角高音的SPL和JBL 的各种号角驱动器SPL差不多，1-10K隆起，10K-20K跌落，或许我们可以从JBL的官方分频中借鉴到厂商的处理办法。先上H1499

一般的做法是在串联的衰减电阻上并电容来提升10k以上频率，下面是早期的JBL4430的做法，两个电位器一个是整体调整高音的输出幅度，另一个是单独调整10K以上的幅度

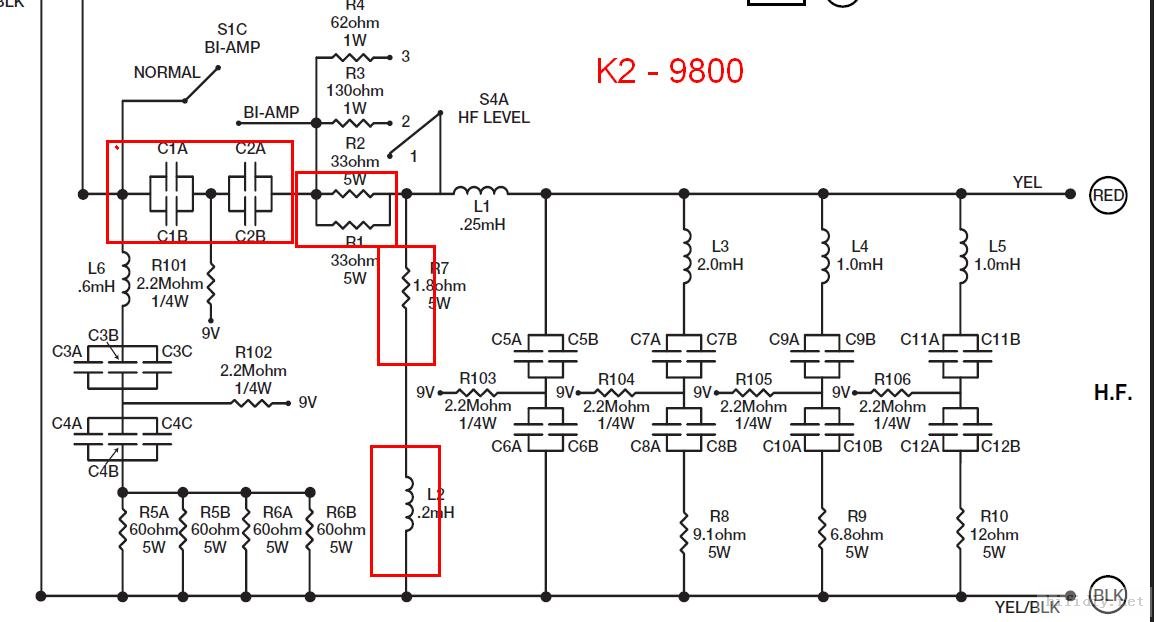

最近多数号角产品800array, K2-9800, 乃至旗舰 DD66000等使用电感串联电阻的方法来拉平SPL, 通过仿真发现分频后更容易得到平缓的系统阻抗曲线。

下面是我用2426H搭配2370号角后的分频曲线,注意最后电感的位置接在衰减电阻的后面[/size]

wzy728 · 发表于 2011-8-23 11:35

有意思啊，大家都来讨论下？

谁来模拟下？

zgtsang · 发表于 2011-8-23 13:23

谢W版加分，还未曾模拟H1499

kt133 · 发表于 2011-8-23 17:17

不错的技术贴，支持！

terigen · 发表于 2011-8-23 18:34

我用的也是这个高音，官方的分频器挺好，没见有这么复杂啊？
学习一下！

看图2008 · 发表于 2011-8-27 23:16

请有测试仪器的老烧试一试，为我们手中有1499喇叭再优化一下！

33x · 发表于 2011-8-28 10:49

本帖最后由 33x 于 2011-8-28 10:56 编辑

并电容1uF试试。呵呵

zgtsang · 发表于 2011-8-28 11:19

再弄个9V电池给所有高频通路电容偏压，再各并一个0.1UF---JBl高端产品的一贯做法

上次我见有人说JBL加偏压是因为用的是电解，其实不是

0.0.0. · 发表于 2011-8-28 12:51

本帖最后由 0.0.0. 于 2011-8-28 12:55 编辑

,,,

oldman99 · 发表于 2011-8-28 13:17

大大可否詳細解釋电感串联电阻方法,怎样計算的

oldman99 · 发表于 2011-8-28 13:23

同胞电感串联电阻跟串联电容有什麼不同

回复 9# 0.0.0.

zgtsang · 发表于 2011-8-28 15:34

本帖最后由 zgtsang 于 2011-8-28 15:37 编辑

回复 9# 0.0.0.

这图截得有水平，关键的都看不到

谁发我个H1499阻抗和SPL测试数据，我来仿给你们看 zgtsang@gmail.com

0.0.0. · 发表于 2011-8-28 18:48

回复 0.0.0.

这图截得有水平，关键的都看不到

谁发我个H1499阻抗和SPL测试数据，我来仿给你们看 ...
zgtsang 发表于 2011-8-28 15:34

因为你的主题只讨论线路架构不讨论数值

136090 · 发表于 2011-8-28 20:42

万健 · 发表于 2011-9-3 07:53

是用串联谐振提高幅度吗？

lwenz · 发表于 2021-1-26 16:06

学习中，记好下次回看看
