做了一台2.1声道的HIFI功放

jawj

最近，应朋友之约做了一台2.1声道的HIFI功放。
功放结构：

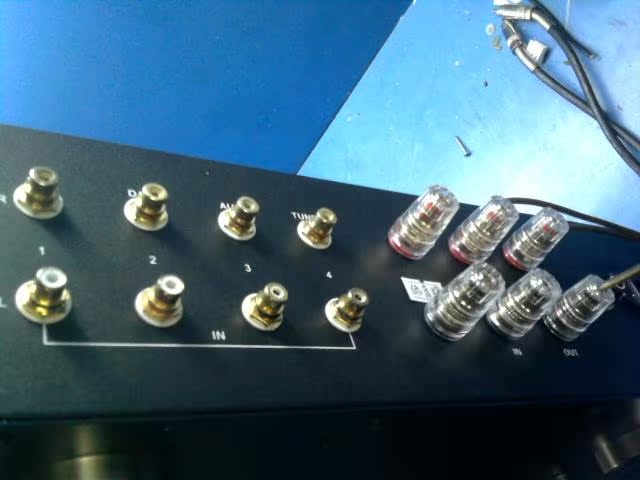

    一块四路音源摆选择板，用的独立的单12V电源，可靠性不错。
    一块简化的法国JADIS电子管电路，用在主声道，上面是三只俄罗斯的12A系列新管，一只12AX7，两只12AU7（听感比12AT7要好，感觉声场宽一些）。专用的电子管稳压电源，高压具有延时启动功能，灯丝直流供电，保证背景宁静。
    一块超重低音处理板。此板有三只大S的NE5532，不过是拆机的，性能还不错。其中一只运放用作信号隔离，将左右声道的音频信号通过运放隔离后再混合，这样就不影响主声道的分离度了，一只运放用作低音信号处理，将200Hz以上的信号去掉，还有一只运放用来将信号反相。此处只用了其中的正向低音信号。板上有两只电位器，一只用来控制低音的音量，在不需要超重低音信号时可以将其关到最小，使功放成为一台HIFI级的双声道功放。

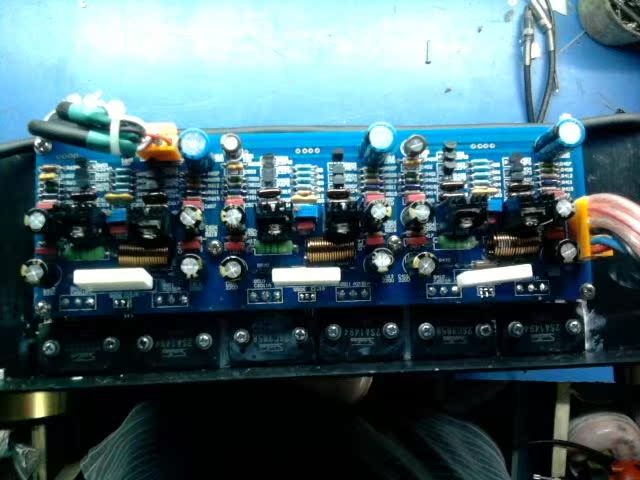

    一块三声道一体化的功放板，三个声道完全一样，推动管用的2SA1930/2SC5171。为保证有足够的驱动能力，而又不增加管子的数量，末级用的三肯的2SA1494/2SC3858。

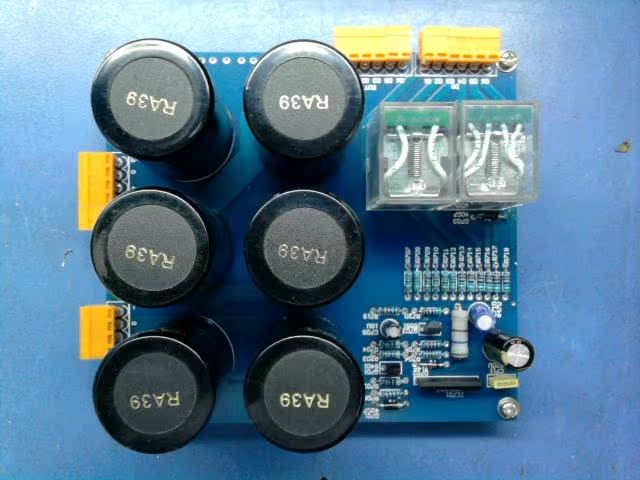

    一块六声道的滤波及保护板。整流桥另安，保护电路用的UPC1237，可靠性很高。板设计为六声道，这里只用了其中的三个声道。因此用此板也可组建六声道的等功率功放。
    变压器两只，一只足功率的500W大环牛，次级主电压为交流双42V，给功放供电，一组副电压为双15V，给低音板供电，一组副电压为12V，给音源选择部分供电。另一只为80W的E牛，给电子管前级供电，电压分别为交流280V,6.3V,14V。
不多说，上图。
原理图

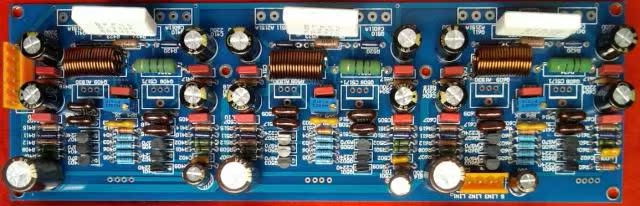

功放板图

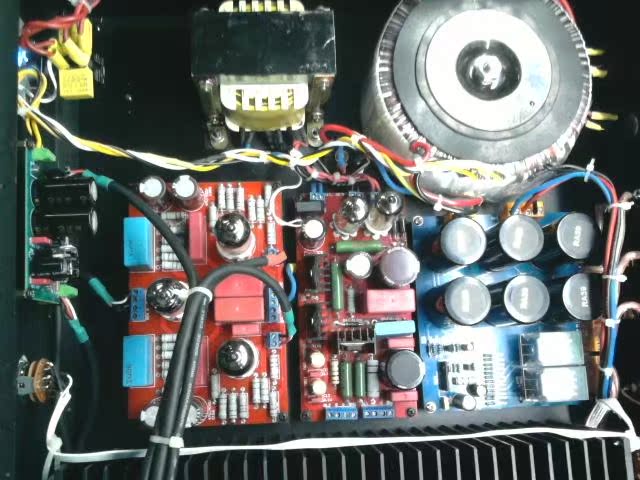

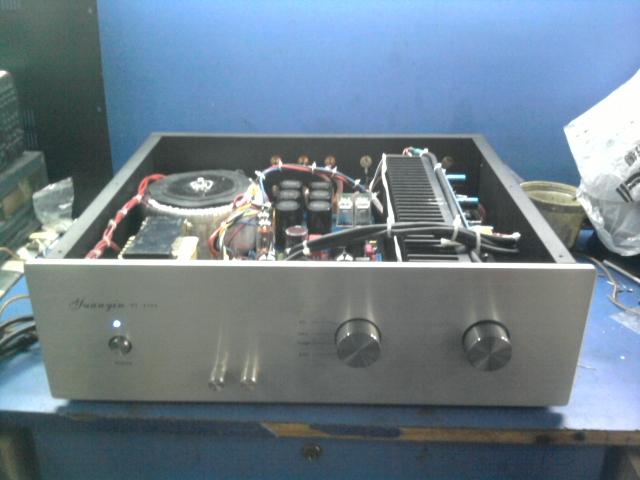

整机图

整机图

整机图






柯尔

楼主应该先理解HIFI的再命题比较好.

wshnni

DIY嘛 各有需求 感觉不错~

QchuLee2011

能动手就好

指尖的弦律

顶一个，

liangliang

还不错

sunmin19620571

楼主应该先理解HIFI的再命题比较好.
柯尔 发表于 2011-8-20 20:24

2.1确实不太HIFl，怎么的也要弄个2.2的。不过LZ 的动手能力还是蛮强的，手工赞一个。

利利乐乐33

支持楼主的这种探索。前段时间用7294  2.1板子装了个桌面功放，很多时候都不用低音炮的，还是得无奈地把它打开。期望楼主多上上制作过程图和详细的讲解文字，特别是2.0与2.1的切换，谢谢。

RSTS

做成2.1能达到低音震撼的效果，和低音炮一样

sunmin19620571

不是说2.1不可以，问题是那个.1工作在什么频段。200HZ的转折点和HiFi还是远了点。

jawj

谢谢各位朋友的关心。补充三个问题：
1.此机HIFI是和其它2.1声道功放相比而言的，相比各类2.1声道功放，此机的效果是绝对在其之上的。听音乐时可以将低音音量关到最低，因为采用了优秀的低频处理电路，主声道的分离度不受低频取样的影响，因此，在希望只听两声道音乐时，说它是HIFI双声道功放，一点也不为过。从电路到用料再到做工，都可以看出是按HIFI的标准来做的，实际上效果也确实不错。
2.低音取样频率上限为200HZ，在200HZ以下是可调的，因此用单独的低音音箱放音，也是震撼的。
3.本电路本来是为5.1声道设计的，还有一块功放板是图中功放板的镜像，可以很方便地用两侧带散热器的机箱安装，这次是应朋友之约而做的，有时间再做一个5.1的，考虑HIFI和AV相结合，看电影时是很不错的AV功放，听音乐时是一台很到位的HIFI功放，这两者应该是可以兼容的，只是商品机追求利润最大化而将之对立了。

欢迎各位拍砖

jawj

回复 10# RSTS 其中的.1本来就是接低音炮音箱的，音箱有多好，效果就有多好，绝对不会埋没你的音箱（只需无源的低音炮箱就行）
