[原创] CDM12 RELOADED

analog · 发表于 2007-2-11 15:50

终于转了，两个月后，我的转盘终于转了。 低烧多年，音箱、后级、前级、解码器每样都做过，源头的转盘（CD）却一直没有尝试。因为光头、伺服、结构这三个部分是diy者独自难以做好的，做不好，还不如不做。 从小钳子发布准备推出转盘的消息开始，就充满了期待，终于有机会去把握声音重放的全过程了。如何去实现心目中理想的音源，一段时间里，这样那样的想法此起彼伏。 收到转盘套件，没有急着动手，左看右看，上看下看，电路明白了，如何去改，心里有数了。 没有原理图，也没有电路设计的宣传，这不重要，因为

CB的信息量更大。这块PCB，即使用吹毛求疵的眼光去看，也没发现多少破绽，倒是越看越觉得转盘的完成度很高，电路设计、器件选择、布局、走线都可谓深思熟虑。从

CB上就可以看出，设计者有着很高的理论水平，实践经验也很丰富。 准备器件，按自己的想法一阵乱改，焊完板子，已是12月底了， 一个不眠之夜后，光头发红光，上下动，不转。看论坛上的经验，应该是排线的问题，来回

imagine · 发表于 2007-2-12 00:57

就是把74VHC74 9腳弄斷，然後第8腳接到第9腳銅泊再來就是74HCU04 第一腳弄斷，從第一腳銅泊跳線到第3腳是這樣嗎？[em04] <img src="http://i163.photobucket.com/albums/t299/foryou1997/CDM12_up/cd018.jpg" border="0" alt=""/>

analog · 发表于 2007-2-12 00:25

74VHC74

[原创] CDM12 RELOADED

74HCU04

[原创] CDM12 RELOADED

板上原设计74VHC74 9脚输出，到74HCU04 1脚。改成74VHC74 8脚输出，到74HCU04 3脚。（连线、划断的组合可以实现）74HCU04 6反相器的分布见图，板上I2-I5的输入是并联的，如果只用其中的一部分，没用到的输入划开，接地或正电源。前文说用I2、I3，就是因为划线方便，但I2、I3原设计是驱动平衡口的，把I2、I3输出用输出电容跨接到同轴口即可。这样不知道说清楚了没有。[em05][em05]

imagine · 发表于 2007-2-11 23:56

俺是菜鳥剛好只用同軸，但不明白你的方法能更簡易清晰指導一下嗎？？[em04]

analog · 发表于 2007-2-11 22:41

下午写了前半部分，急着出差关机，晚上到地方住下，续完。[em01][em01]

kakakalm · 发表于 2007-2-11 19:57

谢谢楼主的经验，我的转盘也调试成功了。不光是光头排线，还要注意清除MCU管脚上的氧化层。

kelan · 发表于 2007-2-11 17:23

石兄过奖了，我非电科出身，除了早年学了点理论外，其它电科知识均来自于实践，什么东西好不好，总是先要试试，再做评论，也希望论坛的各位仁兄，多把自己实践的经验说出来供大家分享，共同提高论坛DIY水平。

analog · 发表于 2007-2-13 13:17

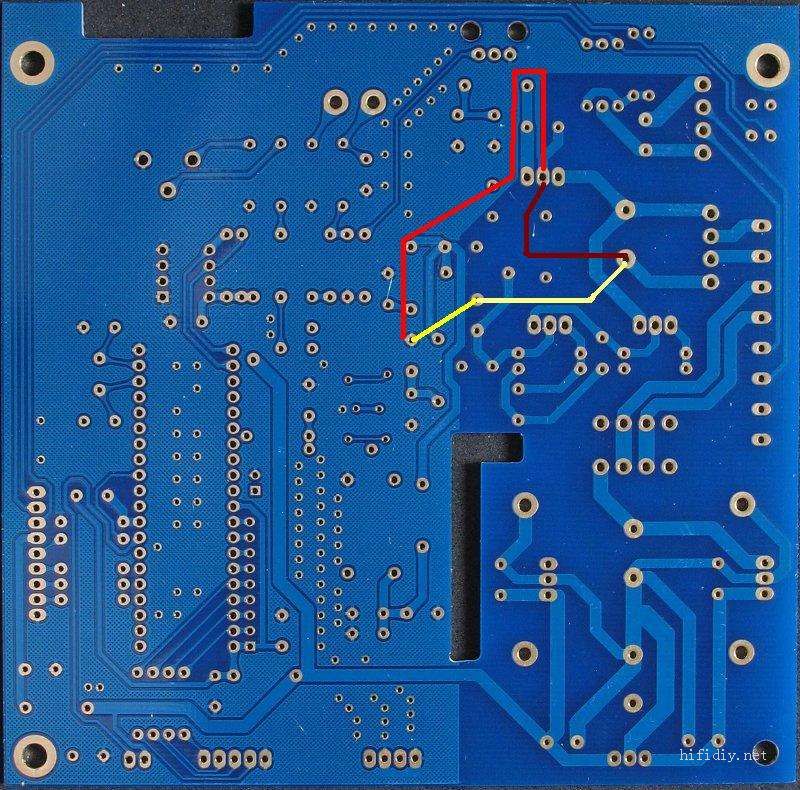

黄线是建议跨接的地线，浅黄线是板子元件面已有的地线走线。黄线、浅黄线构成改后的电流返回路径。红线、暗红线是原设计地线电流的返回路径。

乱改之一，附图说明

[em05][em05]

5687 · 发表于 2007-2-13 00:16

希望以后把这些有关的帖子开一个专栏就好

mousedog · 发表于 2007-2-12 23:43

好!大家都来发挥自己的创意,让12转盘更好声.[em05]

imagine · 发表于 2007-2-12 23:29

<div class="quote">以下是引用analog在2007-2-12 11:13:00的发言： 如果不划板子，不飞线就是这样。把04的2脚也剪断。[em27][em27]</div>ＬＺ，我是使用Ｓｏｎｙ　Ｆ７１７的 [em07]

imagine · 发表于 2007-2-12 23:27

<div class="quote">以下是引用david_hk在2007-2-12 22:00:00的发言： 很多謝樓主提供這些建議，要好好學習。有沒有考慮換一換穩壓 IC 呢？ LM317 換 LT317A， 7805 換 LT323，Linear Techology。音效改善好明顯也直接，會錦上添花的。[em07]</div>你換上的話會後悔，韻味、厚度、音樂感會少了一截ON的ＬＭ３１７ＢＴＧ和７８０５ＢＴＧ是經調較指定使用的ＬＴ的優勢在於：壓差少、誤差少、聲音相對要靜、細節要多點但不是這台ＣＤＭ１２需要的

david_hk · 发表于 2007-2-12 22:00

很多謝樓主提供這些建議，要好好學習。有沒有考慮換一換穩壓 IC 呢？ LM317 換 LT317A， 7805 換 LT323，Linear Techology。音效改善好明顯也直接，會錦上添花的。[em07]

danielkwok · 发表于 2007-2-12 12:12

先記下，還沒全看懂，要慢慢消化！[em06][em04][em04]

analog · 发表于 2007-2-12 11:16

什么相机、镜头？微距这么清楚。

analog · 发表于 2007-2-12 11:13

如果不划板子，不飞线就是这样。把04的2脚也剪断。[em27][em27]

5687 · 发表于 2007-2-14 00:45

这样的讨论对于我们装了CDM-12的朋友来说是非常正面滴，我已从中得到好处，等过完年，有空就会对我的机机改造一下

imagine · 发表于 2007-2-13 23:33

對了，機器我都先給它最少70小時才開始每個部份換零件測試而測試要求是最少連續運作24小時作準第一台轉盤都給我裝裝拆拆不少次了[em06]

imagine · 发表于 2007-2-13 23:30

呵呵，就是補品不能亂補的意思先要了解機器的特性，再按自己的聽感取向而作出調較不是好零件就加進去，要是這樣，那不就是用上好零件就是好聲的機器？因為論壇的轉盤特性是重於背景零靜、分析好，細節多相對於它的不足就是韻味和厚度(是相對於我手上的CDM4)所以再用上LT系列(真品計算)，會相對再提方(背景零靜、分析好，細節多)這個部份所以我覺得加進去會進一步破壞它的平衡，我在DIGIKEY買一只LT1086要HK$20(量大)我覺得LM317BTG比它還要來得好及平衡，在測試調聲時我已把LT1086焊回出來換回LM317BTG

david_hk · 发表于 2007-2-13 21:15

<div class="quote">以下是引用imagine在2007-2-12 23:27:00的发言： 你換上的話會後悔，韻味、厚度、音樂感會少了一截ON的ＬＭ３１７ＢＴＧ和７８０５ＢＴＧ是經調較指定使用的ＬＴ的優勢在於：壓差少、誤差少、聲音相對要靜、細節要多點但不是這台ＣＤＭ１２需要的</div>好彩問問各位前輩，我用了兩粒 LT317於 1ppm 的時鐘上 (係三個月前CDM12未出，特別向網主訂購晶振的)，真的如 imagine 所說細節、幼滑靚很多。所以才想手癢癢想試改，第一次團購訂留了兩部CDM12高價版自用，一部原設計成品不會改，另一部專用來"實驗"，A 或 B 比較用。但用過 LT IC 後悔會否誇了點？不理想也最多各有所長、各有特式吧。我們一群初班友，用在合適之線路上，暫沒有這樣的反蝕........。好不好試用過後同大家分享。[em07]
