准备试验下前级的布线效果如何

sjh327 · 发表于 2011-6-7 12:51

本帖最后由 Gautau 于 2011-12-12 18:16 编辑

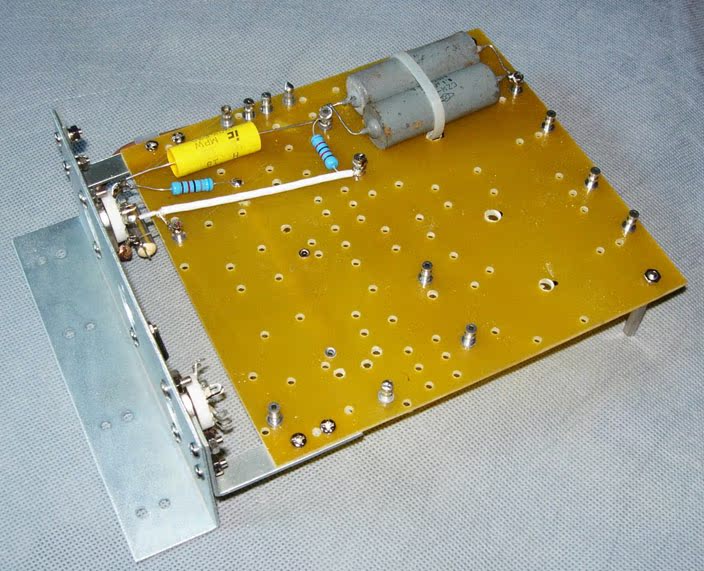

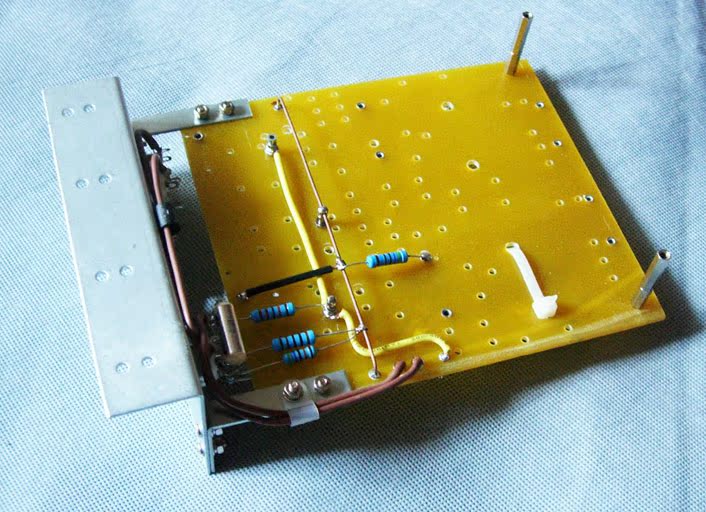

隔壁有朋友在仿马7，有朋友说马7的布线不能轻易变动，准备实际搭个板子试试效果。线路是马7的前两级放大，阴极跟随暂时不加。一个声道已经焊完。

sjh327 · 发表于 2011-6-7 21:18

灯丝部分

电压基准 · 发表于 2011-6-7 21:41

老兄的搭棚钉很好。

QWER_12101 · 发表于 2011-6-8 07:30

灯丝供电分别引线更好，而且灯丝供电线两条应该绞紧。

sjh327 · 发表于 2011-6-8 08:05

回复 3# 电压基准

谢谢关注支持！

sjh327 · 发表于 2011-6-8 08:06

回复 5# QWER_12101

谢谢指教！灯丝是直流供电，故无须绞合。

制作者 · 发表于 2011-6-8 18:58

用上金阻是个错误的选择。

sjh327 · 发表于 2011-6-8 20:00

回复 8# 制作者

谢谢关注指教，这次只是想把布线搞通，阻容件选择不是主要问题。

sjh327 · 发表于 2011-12-11 21:30

本帖最后由 sjh327 于 2011-12-12 08:22 编辑

准备先试试DYNACO PAS3的线路，前面两级和马7几乎一样，电源部分基本安装就位，准备焊接导线

sjh327 · 发表于 2011-12-12 08:23

电源电路图

hahalong · 发表于 2011-12-12 09:37

老外这种立板的方式还是很科学的。

蓝色DIY · 发表于 2011-12-12 10:35

关注！等着云外天兄出最后的报告

jmjx315 · 发表于 2011-12-12 15:14

等云外天兄的装机报告。

闲之人 · 发表于 2011-12-12 19:54

云外天兄的装机报告。

sjh327 · 发表于 2011-12-12 23:31

回复 11# hahalong

谢谢关注支持，这种搭棚钉元件在国外也属于标准件了，规格样式也非常多。

sjh327 · 发表于 2011-12-12 23:34

回复 15# 蓝色DIY

多谢关注支持！已经通电测试了，晚上市电有点高，市电 227VAC，屏压 360VDC，灯丝 13.4VDC

sjh327 · 发表于 2011-12-12 23:34

回复 16# jmjx315

谢谢老兄关注支持，已经上图了，请多指教

sjh327 · 发表于 2011-12-12 23:39

回复 17# 闲之人

谢谢关注支持！已经上图，屏压有点高，现在是360V，应该320V左右较好，看来需要加个泄放电阻，把电压拉低。

sjh327 · 发表于 2011-12-13 08:26

回复 17# 闲之人

谢谢关注支持！焊接灯丝倍压整流部分出点小问题，没有电压输出，量两个2200UF电解两端分别有8.4V的电压，但正负相反，叠加为0，正负同相才会出13V左右的灯丝电压。
发现是一个二极管极性有问题，焊下后更换，输出电压正常。

sjh327 · 发表于 2011-12-13 08:29

19楼的图上可以看出，反馈回路左边的是单股屏蔽线，屏蔽层接地了，右边的是导线无屏蔽层，也是试试两种情况的区别。看原装马7的板子上两种方式都有采用。
