我的感光板PCB DIY 过程：）

coolzyp

今天终于找到了个合适的电路来试验一下刚收到的感光电路板，吃完饭就开始动手啦！
电路是在网上找到的测量用话放的电路，正好还提供了电路板的图，就不用我自己动手PROTEL啦，我的PROTEL很菜啊：（
     先上一下主角感光板
这是包装的正面

我的感光板PCB DIY 过程：）

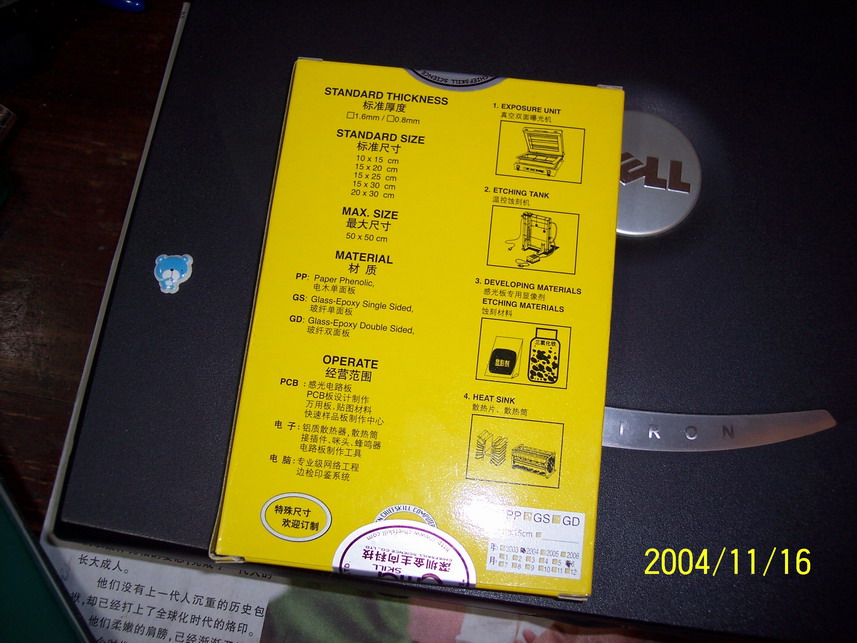

包装的反面

我的感光板PCB DIY 过程：）

显影液

我的感光板PCB DIY 过程：）

[em11]

大胡子船长

我办公室有激光打印机，等我试过再向大家汇报。[em11][em11]

coolzyp

灯管是菲利普8瓦罗口节能灯，我靠得很近，曝光还行。这几天是先试验试验的，过段时间再DIY一个曝光台，准备以后可以做双面的板子。

laurel

厂家用的就是这种东东

yxz24

大哥用什么来做光源？我用的是一个15W的节能灯。

coolzyp

经过这两天的试验，我感觉要作出高质量的板子现在最关键的还是图纸质量上了，硫酸纸我感觉好像并不太好，打出来的图仔细看，线条有毛边，还有我的打印机不太好，在硫酸纸上打出来的图，用放大镜仔细地看，可以看到黑的线条中混有极细微的浅色线迹，我用EPSON打印机自带的维护工具调了一下，也没解决。用普通的光面打印纸就没有这种情况，但是渗墨相对严重些，线条边缘也没有硫酸纸的光滑。不过如果线条不是太细的话，用普通打印纸应该还是不错的，准备去找薄的照片打印纸试试。
      曝光时间实际试验起来相差个几分钟好像问题不大，不过要曝光均匀，如果图纸效果好的话实际长些也不会有什么问题。
        要是有激光打印机的话就爽啦：）[em11]

yxz24

我用EPSON C43 在普通的A4复印纸打出来的图，做出来的板子边缘一样很平滑。用相片质量喷墨纸更好，就是暴光的时间比较长，半小时左右，稍大的板要用两个灯，不然边缘部分会感光不足

小鱼儿

学习中[em11]

童罡

哈哈～

locky_z

不过放了半年还没动过，不知道有没有失效。

小鬼头

坚决加精！[em11]

coolzyp

我的感光板PCB DIY 过程：）

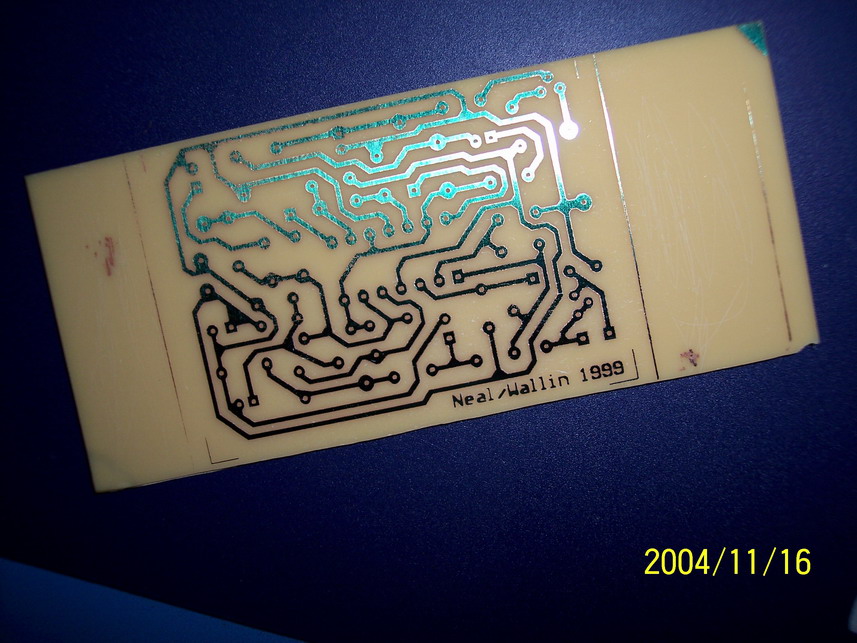

这张比较清楚，刚才又用放大镜仔细观察了一下，发现左上部分的绿色线路上几条有极细微铜箔露出的横纹，开始还以为是曝光过度的关系，可是其他部分都很好，猛然又仔细检查了一下打印出来的硫酸纸，发现硫酸纸上这些部位就是有极细的横纹，颜色比别的地方浅一些，想起来打印机的说明书上说如果是有这种情况发生，是需要清洗打印头，并且进行校准。原来是这个关系，看来这个感光板还真是精确啊！
      现在的打印机真是的，才买了2个月，前后才打了没几页纸就这样！

coolzyp

http://www.chiefskill.com/
还不错发货很快。

飞过海

wima552

我也想做一下。

coolzyp

然后就把显影完毕的板子放到FECL3中腐蚀，今天不知道怎么搞的，板子居然腐蚀了一个小时才搞定，没有加热，FECL3溶液是上次用剩的，可能是这个关系吧，还有就是天凉啦。
     显影完的板子线条对FECL3的抵抗能力很不错，没有象以前用热转印还有油性记号笔那样放时间太长，线条会烂的情况。非常不错，可以放心大胆的腐蚀
这是作出来的板子

我的感光板PCB DIY 过程：）

啊，今天到了上传的上限啦：（
       做出来的效果非常不错，我量了一下边上定位用的那个直角线条的宽度，0.3MM，非常完美。对着光看板子也没有象热转印还有记号笔的那种漏光的小洞洞，线条非常清晰。铜箔上覆盖的颜色是绿色的，整块板子很好看哦，不打算洗掉它了，呵呵。
       今天是第一次试验，结果还是非常成功的，感觉很简单轻松的步骤就可以做出质量非常高的电路板来，不过最关键的就是曝光时间的掌握了，还有就是取决于打印机出来图样的精度。
       现在手里拿着看那块板子，好像在欣赏一件艺术品啊，爽！呵呵！


[em11][em11][em11]

lzx4443

不错！值得试试！[em11][em09]

coolzyp

曝光完成后就可以进行显影了，一包显影剂兑400ML水（上面说不能用纯净水，所以偶用的凉白开，呵呵）
      显影的过程很简单安全，只要把曝光完的板子放进去等个5分钟就可以了，曝光的部分会变成绿色溶解掉，剩下的是没被曝光的部分。
      <img src="attachments/dvbbs/2004-11/2004111623941262.jpg" border="0" onload="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onmouseover="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.style.cursor=\'hand\'; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onclick="if(!this.resized) {return true;} else {window.open(\'attachments/dvbbs/2004-11/2004111623941262.jpg\');}" onmousewheel="return imgzoom(this);" alt="" />
      显影的过程不用担心时间，不过不能开很亮的灯，我是把灯关了，用手电照的（感光板好像是对紫外线敏感的），慢慢看着板子升起一缕缕的绿烟，然后板子线路就出现了，呵呵
      这是显影完拿出来的板子，漂亮吧，呵呵
<img src="attachments/dvbbs/2004-11/20041116231250573.jpg" border="0" onload="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onmouseover="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.style.cursor=\'hand\'; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onclick="if(!this.resized) {return true;} else {window.open(\'attachments/dvbbs/2004-11/20041116231250573.jpg\');}" onmousewheel="return imgzoom(this);" alt="" />[em11]

coolzyp

我的打印机是喷墨的EPSON的 C65，便宜货，打印效果还行，（如果有激光的就好啦，米不够：（）。先把图按比例，缩放成真实的尺寸打印到半透明的硫酸纸上

我的感光板PCB DIY 过程：）

效果还是不错的呀，真漂亮，嘿嘿：）由于喷墨打印机用硫酸纸会有轻微渗墨，不过打印0.3毫米的线条完全没问题，网上有人说用薄的照片纸打，效果非常不错，由于手头上没有，没法试。

我的感光板PCB DIY 过程：）

这是从包装立拆出的感光板的正面，上面覆盖了一层保护膜。

把打印好的硫酸纸贴到揭去保护膜的感光板上进行曝光

我的感光板PCB DIY 过程：）

硫酸纸有墨的那面要紧贴着感光板，上面压一块玻璃板，我曝光用的是菲利普节能灯台灯，才8W，灯管离板子大约5CM左右，按照说明书大约要13-15分钟，由于我开了一会儿小差，想起来的时候总共用了18分，是有点曝光过了头。根据我的情况，感觉应该最佳时间是14分钟左右。（由于是第一次使用感光板没有经验，不过从做完的结果看还不错。）

       曝光的掌握是最关键的，只有自己试过，掌握了适合自己情况的最佳时间，能否作出高质量的板子就看这个了[em11]

lzx4443

期待中。。。[em05]
