[心得经验] [原创]昨天搞的猪仔

[复制链接] 查看: 23807|回复: 52

42

主题

0

好友

641

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
10994
帖子
400
精华
1
经验
641 点
金钱
210 ¥
注册时间
2006-7-28
发表于 2007-1-19 09:52 | 显示全部楼层
<p class="MsoNormal" style="MARGIN: 0cm 0cm 0pt; TEXT-INDENT: 15.75pt; mso-char-indent-count: 1.5;"><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">一直想装个电脑桌小功放</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">可总没什么好想法</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">原装了套</span><span lang="EN-US" style="FONT-SIZE: 9pt; COLOR: black; FONT-FAMILY: Tahoma; mso-bidi-font-weight: bold;">diy audio</span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">的</span><span lang="EN-US"><font face="Times New Roman">3886,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">音质还行</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">可印板面积不小</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">且发热厉害</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">散热片也太大</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">再加上牛</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">体积怎么都搞太占地方</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">前几天忘了给电容放电</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">干掉一块</span><span lang="EN-US"><font face="Times New Roman">3886,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">对双面板没经验</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">暴力拆卸造成铜箔大面积剥落</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">那线路板废了</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">郁闷半天</span><span lang="EN-US"><font face="Times New Roman">,可还是手痒,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">又去买了两块</span><span lang="EN-US"><font face="Times New Roman">LM3886TF</font></span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">想弄点什么</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman';">突然看见杂物房放着一个用不上的卫生纸筒</span><span lang="EN-US"><font face="Times New Roman">,</font></span><span style="FONT-FAMILY:

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔
头像被屏蔽

36

主题

2

好友

3882

积分

禁止发言 当前离线

可爱的小DD

UID
4753
帖子
4827
精华
0
经验
3882 点
金钱
3620 ¥
注册时间
2005-6-26
发表于 2007-1-19 18:15 | 显示全部楼层
强~~就地取材,赞

18

主题

0

好友

498

积分


业余侠客 当前离线

Rank: 4

UID
4665
帖子
429
精华
0
经验
498 点
金钱
222 ¥
注册时间
2005-6-20
发表于 2007-1-19 15:21 | 显示全部楼层
<p>一个字:弓虽 !</p>

37

主题

2

好友

351

积分


业余侠客 当前离线

Rank: 4

UID
17532
帖子
2308
精华
0
经验
351 点
金钱
236 ¥
注册时间
2007-1-16
发表于 2007-1-19 15:04 | 显示全部楼层
有创意,顶一个[em01][em01][em01]

114

主题

0

好友

2063

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
12576
帖子
1840
精华
0
经验
2063 点
金钱
1272 ¥
注册时间
2006-9-21
发表于 2007-1-19 13:37 | 显示全部楼层
现在气温这么低,不会有多热的
头像被屏蔽

107

主题

0

好友

5496

积分

禁止访问 当前离线

黑 猫 侠

UID
1268
帖子
5165
精华
1
经验
5496 点
金钱
2316 ¥
注册时间
2004-8-20
发表于 2007-1-19 13:28 | 显示全部楼层
爽图,顶一个[em03]

309

主题

0

好友

2959

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
9530
帖子
3043
精华
0
经验
2959 点
金钱
2587 ¥
注册时间
2006-5-20
发表于 2007-1-19 13:01 | 显示全部楼层
性感!顶一个!

42

主题

0

好友

641

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
10994
帖子
400
精华
1
经验
641 点
金钱
210 ¥
注册时间
2006-7-28
 楼主| 发表于 2007-1-19 10:37 | 显示全部楼层
原来担心散热有问题,听了两个小时也只有30度左右,呵呵,那散热片才和包烟差不多大啊!用铝壳就是好![em03]

203

主题

3

好友

6417

积分

青铜剑侠 当前离线

特级厨师~!

Rank: 8Rank: 8

UID
14860
帖子
8793
精华
1
经验
6417 点
金钱
4431 ¥
注册时间
2006-11-19
发表于 2007-1-19 10:30 | 显示全部楼层
<p>视觉冲击比较强啊,建议以后有时间再去淘个圆形的散热片装上,会好看很多。</p>

42

主题

0

好友

641

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
10994
帖子
400
精华
1
经验
641 点
金钱
210 ¥
注册时间
2006-7-28
 楼主| 发表于 2007-1-19 10:28 | 显示全部楼层
<p>用的都是手上的拆板零件,什么货色都有,原来准备装喇叭保护和搭个简单运放前级的,可后来装上牛和电容后发现根本没空间了,后盖功放组件和电容间剩不到一毫米,算了,求神保佑别和我喇叭过不去吧!</p>

0

主题

0

好友

1947

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
15126
帖子
2006
精华
0
经验
1947 点
金钱
860 ¥
注册时间
2006-11-24
发表于 2007-1-19 10:24 | 显示全部楼层
<p>有现代感,一个字,酷!</p>

42

主题

0

好友

641

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
10994
帖子
400
精华
1
经验
641 点
金钱
210 ¥
注册时间
2006-7-28
 楼主| 发表于 2007-1-19 10:17 | 显示全部楼层

接着

<p>用变压器里拆出的隔离钢片做了个屏蔽罩,并贴上胶布,避免短路</p><p>&nbsp;</p><p>

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔
</p><p>前盖就好办了,钻两个洞装上电位器和电源开关</p><p><br/>&nbsp;</p><p>

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔

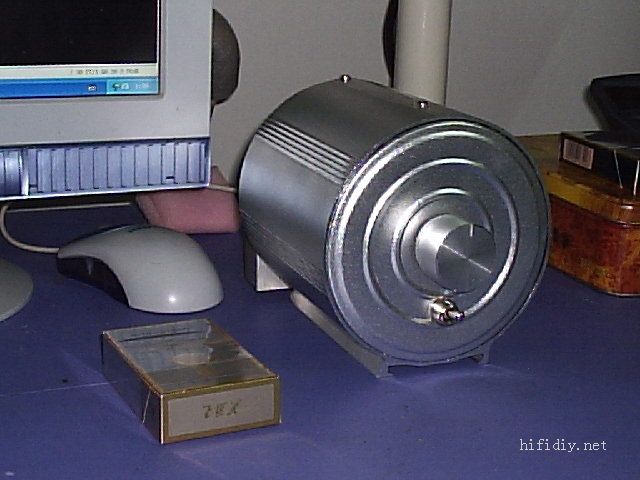

<br/>最后组装完毕</p><p>&nbsp;</p><p>

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔
</p><p>

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔
<br/><br/>通电试验一次成功,噪音听不到,开关机无冲击声,音质还不错!哈哈</p>

42

主题

0

好友

641

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
10994
帖子
400
精华
1
经验
641 点
金钱
210 ¥
注册时间
2006-7-28
 楼主| 发表于 2007-1-19 10:07 | 显示全部楼层

接着加工后盖子

<p>手艺差大家别笑,工具就一把手摇钻和一把锉子</p><p>

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔
</p><p>找到一个小散热片,将它固定在后盖上,再装上接插件,都是箱子里翻出的垃圾</p><p>&nbsp;</p><p><br/>&nbsp;</p><p>

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔
<br/>

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔
</p><p>关键工作到了:直接在散热片上搭焊了两片3886,为保证成功率,选的标准线路,相机不好,照得垃圾,大家将就看</p><p><br/>&nbsp;</p><p>[em04][em04]</p><p>&nbsp;</p>

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔
<br/>

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔
<br/>

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔
<br/>

[原创]昨天搞的猪仔

[原创]昨天搞的猪仔
<br/>

0

主题

0

好友

56

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
17643
帖子
10
精华
0
经验
56 点
金钱
-1 ¥
注册时间
2007-1-18
发表于 2007-1-20 22:29 | 显示全部楼层
废物利用,环保[em17][em17][em17][em17]

42

主题

0

好友

641

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
10994
帖子
400
精华
1
经验
641 点
金钱
210 ¥
注册时间
2006-7-28
 楼主| 发表于 2007-1-20 20:46 | 显示全部楼层
<div class="quote"><b>以下是引用<i>sj7689</i>在2007-1-20 20:26:00的发言:</b><br/>你的 手摇钻 能不能露一下脸</div><p>怎么对这个感兴趣?哈哈,那天临时在家门口工具地摊25块买的劣质产品,装上钻头都是歪的,把散热片几个孔都打坏了,丝攻都攻不好螺纹,要看明早下班回去拍一张给放上</p>

41

主题

0

好友

275

积分

业余侠客 当前离线

吴国公民

Rank: 4

UID
16741
帖子
160
精华
0
经验
275 点
金钱
114 ¥
注册时间
2007-1-1
发表于 2007-1-20 20:26 | 显示全部楼层
你的 手摇钻 能不能露一下脸

50

主题

1

好友

587

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
10285
帖子
1419
精华
0
经验
587 点
金钱
264 ¥
注册时间
2006-6-23
发表于 2007-1-20 14:59 | 显示全部楼层
<p>强.我正用奶粉罐做一个.</p>

42

主题

0

好友

641

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
10994
帖子
400
精华
1
经验
641 点
金钱
210 ¥
注册时间
2006-7-28
 楼主| 发表于 2007-1-20 14:54 | 显示全部楼层
电源指示灯要加的,只是还没想好,看用6N16装级缓冲利用胆光还是装块喇叭保护板用二极管指示,现在最头痛问题是没有空间,明天再拆掉看看,想办法挤点空间出来

145

主题

0

好友

8724

积分

青铜剑侠 当前离线

Rank: 8Rank: 8

UID
6269
帖子
9110
精华
1
经验
8724 点
金钱
5453 ¥
注册时间
2005-11-10

荣誉会员

发表于 2007-1-20 13:37 | 显示全部楼层
<p>[em02]不错!</p><p>咋不加个电源指示灯呢?</p>[em01]

42

主题

0

好友

641

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
10994
帖子
400
精华
1
经验
641 点
金钱
210 ¥
注册时间
2006-7-28
 楼主| 发表于 2007-1-20 13:02 | 显示全部楼层
<p>我在海南,现在室温也在20度上,连开几个小时没多少温升,估计夏天也顶得住了,明天下班回去再研究一下,把里面再理一理,整美观一点.下一步就是想办法加个前级,目前电位器要开到三分之二才够量,大侠们给个建议:加个双运放放大好还是胆缓冲好?手上刚好有几个6N16B,牛还有一组双12V和一组6V没用上</p>
