装完前级的朋友们,在等机箱的空闲时间,可以先把前级调整好,接上音源、接上后级或耳放就可以欣赏音乐了。然后,把A100前级的表现及你们体会发表出来。我在这里分享你们的快乐!

1

主题

1

好友

565

积分


职业侠客 当前在线

Rank: 5Rank: 5

UID
86584
帖子
667
精华
0
经验
565 点
金钱
543 ¥
注册时间
2009-3-9
发表于 2011-5-16 14:50 | 显示全部楼层
A100功放先前级通电测试,调整电流,要否加个负载?

22

主题

3

好友

2621

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
43041
帖子
2840
精华
0
经验
2621 点
金钱
2625 ¥
注册时间
2008-5-13
发表于 2011-5-16 16:01 | 显示全部楼层
套件收到了。在看安装说明,42#楼的问题我也关注,另外,

“B:VR2用来调整MJ15030和MJ15031的输出电流,请调整10欧两端的电压为0.1V”中的“10欧”是R18吗?

4

主题

0

好友

432

积分

业余侠客 当前离线

Rank: 4

UID
54684
帖子
705
精华
0
经验
432 点
金钱
512 ¥
注册时间
2008-9-16
发表于 2011-5-16 16:07 | 显示全部楼层
本帖最后由 旦蛋 于 2011-5-16 16:08 编辑
这个接法有点不合常理啊。
牛输出交流线一根是中间抽头,应接电容负极;一根是接桥的交流端;
图中的 ...
可汗 发表于 2011-5-13 14:52



    两中电容是串联而不是并联,牛是双四线输出,中间两根接两个电容的连接点(地线)两边的输出线接大全桥。

4

主题

0

好友

432

积分

业余侠客 当前离线

Rank: 4

UID
54684
帖子
705
精华
0
经验
432 点
金钱
512 ¥
注册时间
2008-9-16
发表于 2011-5-16 16:12 | 显示全部楼层
套件收到了。在看安装说明,42#楼的问题我也关注,另外,

“B:VR2用来调整MJ15030和MJ15031的输出电流,请 ...
maxma123 发表于 2011-5-16 16:01



    指所有的10欧,取其中一个量就可以了,其它10欧的两端也会是0.1伏。前级我焊完了,上电测完啦。

22

主题

3

好友

2621

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
43041
帖子
2840
精华
0
经验
2621 点
金钱
2625 ¥
注册时间
2008-5-13
发表于 2011-5-16 16:19 | 显示全部楼层
版主:您好!
  我认为“安装图片”需要细节,比如:1237的安装方向、电源模块安装方向、D1的安装方向以及带散热片三极管的绝缘等等。都需要一些局部放大图。

1

主题

1

好友

565

积分


职业侠客 当前在线

Rank: 5Rank: 5

UID
86584
帖子
667
精华
0
经验
565 点
金钱
543 ¥
注册时间
2009-3-9
发表于 2011-5-16 16:28 | 显示全部楼层
本帖最后由 lsqtzj 于 2011-5-16 16:40 编辑

集成的1脚,印板上有用小方格,功放上u1FC1237,你装的是对的! 1105151839d9a705d8b33d2bf2.jpg

11

主题

0

好友

739

积分


职业侠客 当前离线

Rank: 5Rank: 5

UID
52740
帖子
741
精华
0
经验
739 点
金钱
731 ¥
注册时间
2008-8-31
发表于 2011-5-16 18:45 | 显示全部楼层
本帖最后由 xpmg 于 2011-5-16 18:46 编辑

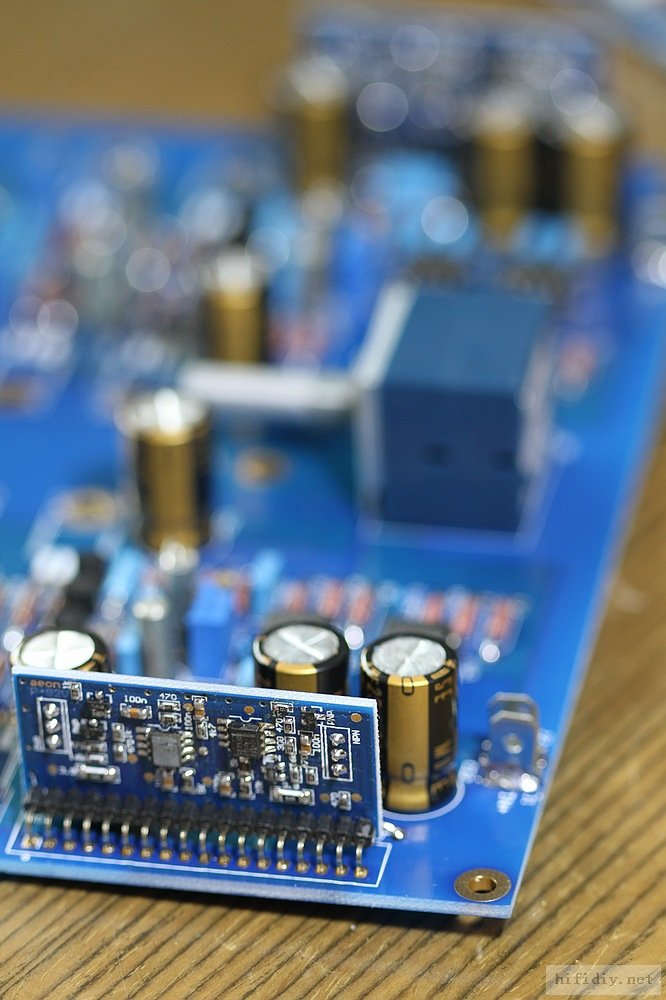

哎,菜鸟做这个真是折磨人哦,
继续提问题:
1,前级板上的lm317,lm337 ,15030,15031散热片到底要如何安装?


2,5534的方向是否正确?


3,电源伺服电路的方向对吗?


4,那两个小的电容安装位置是否正确?


真的需要大家的帮助才能装好,已经出现很多错误了,希望能解决!

12

主题

2

好友

1363

积分


侠之大者 当前离线

Rank: 6Rank: 6

UID
40223
帖子
2201
精华
0
经验
1363 点
金钱
1333 ¥
注册时间
2008-4-13
发表于 2011-5-16 19:10 | 显示全部楼层
本帖最后由 wjtang 于 2011-5-16 19:15 编辑

弱弱的问一下大侠们:
前级的调整点:
A;R28.29用来调整LM317和337的输出,请调整输出为16.4-16.5V

知道是调整R29和R28
但测量点在哪?是C18的 - 和C17的 + 两端为16.4-16.5V?
还是C18的+ - 两端和C17的+ - 两端各为16.4-16.5V?

还有就是:
2)伺服电源模块请直接焊接!一定注意方向,正常的时候测量5534的供电基本对称
“测量5534的供电基本对称”的测量点在哪?

谢谢!!!

12

主题

2

好友

1363

积分


侠之大者 当前离线

Rank: 6Rank: 6

UID
40223
帖子
2201
精华
0
经验
1363 点
金钱
1333 ¥
注册时间
2008-4-13
发表于 2011-5-16 20:18 | 显示全部楼层
版主:您好!
  我认为“安装图片”需要细节,比如:1237的安装方向、电源模块安装方向、D1的安装方向以及带散热片三极管的绝缘等等。都需要一些局部放大图。maxma123 发表于 2011-5-16 16:19



    强烈要求上些安装调试的细节图片,特别是工作点的调整在哪?该测量哪?最好这些都上细节大图啊

9

主题

1

好友

366

积分


业余侠客 当前离线

Rank: 4

UID
216121
帖子
422
精华
0
经验
366 点
金钱
350 ¥
注册时间
2010-7-1
发表于 2011-5-16 21:23 | 显示全部楼层
看到收到的一堆钉钉铁铁就头晕~~不敢下手!

4

主题

0

好友

432

积分

业余侠客 当前离线

Rank: 4

UID
54684
帖子
705
精华
0
经验
432 点
金钱
512 ¥
注册时间
2008-9-16
发表于 2011-5-16 21:42 | 显示全部楼层
回复 49# wjtang


    我是把黑笔在地端,也就是C17与C18的中点,红笔测317的2脚与337的三脚。

22

主题

3

好友

2621

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
43041
帖子
2840
精华
0
经验
2621 点
金钱
2625 ¥
注册时间
2008-5-13
发表于 2011-5-16 22:03 | 显示全部楼层
知道是调整R29和R28
但测量点在哪?是C18的 - 和C17的 + 两端为16.4-16.5V?..........错误!
还是C18的+ - 两端和C17的+ - 两端各为16.4-16.5V?................正确!

22

主题

3

好友

2621

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
43041
帖子
2840
精华
0
经验
2621 点
金钱
2625 ¥
注册时间
2008-5-13
发表于 2011-5-16 22:05 | 显示全部楼层
本帖最后由 maxma123 于 2011-5-16 22:11 编辑

1,前级板上的lm317,lm337 ,15030,15031散热片到底要如何安装?
图中:右边的正确安装方法正确!这样使三端稳压电源的金属部分与散热片绝缘。

22

主题

3

好友

2621

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
43041
帖子
2840
精华
0
经验
2621 点
金钱
2625 ¥
注册时间
2008-5-13
发表于 2011-5-16 22:22 | 显示全部楼层
48#楼照片挺艺术的!焦距太浅,光圈太大,在这里不适用。下次注意。

9

主题

1

好友

1776

积分


侠之大者 当前离线

Rank: 6Rank: 6

UID
18695
帖子
2559
精华
0
经验
1776 点
金钱
1705 ¥
注册时间
2007-2-9
发表于 2011-5-16 22:23 | 显示全部楼层
“测量5534的供电基本对称”的测量点在哪?测运放4、7脚对地电压,7脚+Vcc,4脚-Vcc

12

主题

2

好友

1363

积分


侠之大者 当前离线

Rank: 6Rank: 6

UID
40223
帖子
2201
精华
0
经验
1363 点
金钱
1333 ¥
注册时间
2008-4-13
发表于 2011-5-16 23:56 | 显示全部楼层
“测量5534的供电基本对称”的测量点在哪?测运放4、7脚对地电压,7脚+Vcc,4脚-Vcc
zhx 发表于 2011-5-16 22:23



    谢谢了,都是菜鸟惹的祸、、、

8

主题

0

好友

469

积分

业余侠客 当前离线

Rank: 4

UID
19242
帖子
546
精华
1
经验
469 点
金钱
430 ¥
注册时间
2007-2-25
发表于 2011-5-17 00:43 | 显示全部楼层
哎,菜鸟做这个真是折磨人哦,
继续提问题:
1,前级板上的lm317,lm337 ,15030,15031散热片到底要如何 ...

xpmg 发表于 2011-5-16 18:45

光圈可真大~~~

6

主题

1

好友

436

积分


业余侠客 当前离线

Rank: 4

UID
181636
帖子
900
精华
0
经验
436 点
金钱
436 ¥
注册时间
2010-3-15
发表于 2011-5-17 09:22 | 显示全部楼层
我不敢下手,等再多资料再开工.

2

主题

0

好友

358

积分

业余侠客 当前离线

Rank: 4

UID
23889
帖子
581
精华
0
经验
358 点
金钱
328 ¥
注册时间
2007-6-22
发表于 2011-5-17 12:03 | 显示全部楼层
228.jpg [img[/img]回复 48# xpmg

这个是正确的
