电子分频装机资料

[复制链接] 查看: 107928|回复: 226

360

主题

5

好友

1万

积分

管理员 当前离线

万金油

Rank: 9Rank: 9Rank: 9

UID
18
帖子
21036
精华
18
经验
18133 点
金钱
14092 ¥
注册时间
2004-3-18

元老级 社区贡献 优秀设计 论坛版主

发表于 2007-1-15 20:46 | 显示全部楼层

电子分频又称为主动式分频,国内多称为电子分频而已。

本次电子分频的设计思想是灵活和实用兼顾,为控制成本和制作难度,选用运放作为放大。设计的PCB分两块,一是主PCB,实现分频/频响调整/相位补偿和增益补偿等功能,另一是电源PCB,电源PCB

电子分频装机资料

电子分频装机资料

电子分频装机资料

电子分频装机资料

360

主题

5

好友

1万

积分

管理员 当前离线

万金油

Rank: 9Rank: 9Rank: 9

UID
18
帖子
21036
精华
18
经验
18133 点
金钱
14092 ¥
注册时间
2004-3-18

元老级 社区贡献 优秀设计 论坛版主

 楼主| 发表于 2007-1-16 21:37 | 显示全部楼层
以下是引用哈哈仔在2007-1-16 20:45:00的发言:
能不能使用其它型号的运放?比如AD827或者5532之类的?

可以的,不过要参照运放的参数,供电电压不要超,在单位增益下不稳定的运放不建议用,还有运放输入阻抗高点比较好.

87

主题

0

好友

2314

积分

罗宾汉 当前离线

扯蛋爱好者

Rank: 7Rank: 7Rank: 7

UID
9764
帖子
2458
精华
0
经验
2314 点
金钱
1892 ¥
注册时间
2006-5-29
发表于 2007-1-16 20:45 | 显示全部楼层
能不能使用其它型号的运放?比如AD827或者5532之类的?

29

主题

0

好友

743

积分

职业侠客 当前离线

JBL死硬派

Rank: 5Rank: 5

UID
4530
帖子
384
精华
2
经验
743 点
金钱
92 ¥
注册时间
2005-6-9
发表于 2007-1-16 14:40 | 显示全部楼层
以下是引用jiahez在2007-1-15 23:43:00的发言:
[em08]这个咋用的??高低音都要分开功放来推的吗??

三分頻,再分左右,一共六個功放![em13][em13][em05]
头像被屏蔽

107

主题

0

好友

5496

积分

禁止访问 当前离线

黑 猫 侠

UID
1268
帖子
5165
精华
1
经验
5496 点
金钱
2316 ¥
注册时间
2004-8-20
发表于 2007-1-16 13:24 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽

16

主题

0

好友

526

积分


职业侠客 当前离线

Rank: 5Rank: 5

UID
8641
帖子
350
精华
0
经验
526 点
金钱
236 ¥
注册时间
2006-4-14
发表于 2007-1-16 11:35 | 显示全部楼层
以下是引用jiahez在2007-1-15 23:43:00的发言:
[em08]这个咋用的??高低音都要分开功放来推的吗??

嗯!

55

主题

0

好友

2288

积分

罗宾汉 当前离线

村委书记

Rank: 7Rank: 7Rank: 7

UID
10736
帖子
4081
精华
0
经验
2288 点
金钱
2328 ¥
注册时间
2006-7-16
发表于 2007-1-15 23:43 | 显示全部楼层
[em08]这个咋用的??高低音都要分开功放来推的吗??

22

主题

0

好友

1791

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
628
帖子
1653
精华
0
经验
1791 点
金钱
1392 ¥
注册时间
2004-5-19
发表于 2007-1-15 23:11 | 显示全部楼层

你占用楼层也太多了吧?

360

主题

5

好友

1万

积分

管理员 当前离线

万金油

Rank: 9Rank: 9Rank: 9

UID
18
帖子
21036
精华
18
经验
18133 点
金钱
14092 ¥
注册时间
2004-3-18

元老级 社区贡献 优秀设计 论坛版主

 楼主| 发表于 2007-1-15 21:22 | 显示全部楼层
[em01]

360

主题

5

好友

1万

积分

管理员 当前离线

万金油

Rank: 9Rank: 9Rank: 9

UID
18
帖子
21036
精华
18
经验
18133 点
金钱
14092 ¥
注册时间
2004-3-18

元老级 社区贡献 优秀设计 论坛版主

 楼主| 发表于 2007-1-15 21:22 | 显示全部楼层
[em01]

360

主题

5

好友

1万

积分

管理员 当前离线

万金油

Rank: 9Rank: 9Rank: 9

UID
18
帖子
21036
精华
18
经验
18133 点
金钱
14092 ¥
注册时间
2004-3-18

元老级 社区贡献 优秀设计 论坛版主

 楼主| 发表于 2007-1-15 21:22 | 显示全部楼层
[em01]

360

主题

5

好友

1万

积分

管理员 当前离线

万金油

Rank: 9Rank: 9Rank: 9

UID
18
帖子
21036
精华
18
经验
18133 点
金钱
14092 ¥
注册时间
2004-3-18

元老级 社区贡献 优秀设计 论坛版主

 楼主| 发表于 2007-1-15 21:21 | 显示全部楼层

详解notchfilter 2单元

  本次设计的notchfilter 2单元是一个多功能单元,由于运放外围电路的特点,很容易通过元件位置的变化和跳线实现各种功能.下面所有图中的元器件只作为安装示意,元件数值应按照电路图和计算结果为准.

  下图是标准的notchfilter单元接法,实现同notchfilter1的陷波功能.




  从另一个角度看看:





  可以这样接成倾斜度补偿单元,注意共有3个跳线,线路板反面也有丝印,可惜漏印了一个跳线.





  还可以接成ALLPASS单元,下图是正相输出的ALLPASS单元.




  两个元件换位,就是反相输出的ALLPASS单元,如下图:







后四个单元之间的信号联系:

  后四个单元是指notchfilter1,2,allpass,gain.adj这四个单元.这四个单元最好能借助一些测试设备来进行调整.为了能更灵活的应用,我设计了两个长跳线JP1和JP2.使得notchfilter2单元能灵活地接收和输出信号:







反面也是有丝印的,但是由于PROTEL99和DXP的不兼容性,导致印错了无法改回.

纠正如下图.




360

主题

5

好友

1万

积分

管理员 当前离线

万金油

Rank: 9Rank: 9Rank: 9

UID
18
帖子
21036
精华
18
经验
18133 点
金钱
14092 ¥
注册时间
2004-3-18

元老级 社区贡献 优秀设计 论坛版主

 楼主| 发表于 2007-1-15 21:21 | 显示全部楼层

[em02]

由简入繁话装机!

电子分频的电路和信号流程相对复杂,这也给装机造成了一定的麻烦,但是知道了每个单元电路功能,信号流向和设计思路,那么装机就象搭积木一样简单了.

一.首先说说我的PCB设计思路:

1:布线力求信号明朗  2:元件布局单元化  3:单元电路间信号传承用跳线实现,跳线集中化.

如下图的PCB图所示,PCB正面除了红线内的地线和两条电源走线,其他可见的铜箔都是各级间的信号走线,一般每单元白框内左侧接跳线区的是本单元信号输入,右侧接跳线区的是本单元信号输出,沿单元框白线外侧走的是信号旁路线.



二.装一个两分频电路

    怎么入手呢?首先以装一个两分频电路为例:下面所有图中的元器件只作为安装示意,元件数值应按照电路图和计算结果为准.

   1:最简2阶二分频.

      最简单的二分频只需要一片双运放和若干电阻电容,省略了所有其他单元电路,信号从PCB左上角的Sub.out/unbufderd input端子输入,从右侧的hp.out/lp.out位置分别输出分频后的高频/低频信号,需要对以下几个位置的跳线进行设置:

  跳线名   短接位置

  S1    1

  S2    1

  S6    1

  S9    1






  上图中GAIN.ADJ单元还有一根跳线,准确位置就是如下图所示:





 最简单的二分频完成了,但是这是有一个很大的缺陷的,那就是低通回路的增益不可调整.对于大部分的两分频音箱系统来说,低音喇叭单元的灵敏度要比高音单元要低.在功率分频系统中,这个问题通常都是通过衰减高音来解决的.电子分频系统则可以通过增加低通回路的增益来解决,改变增益,可以在前级或者后级实现,也可以在电子分频系统中实现.

 2.下面这个图就是增加了增益调节,其增益可以通过改变2K4的固定电阻和2K4的可变电阻的阻值来实现.如果需要衰减,也很简单:2K4的可变电阻短路,通过改变100欧和100K的固定电阻的比值来实现衰减.

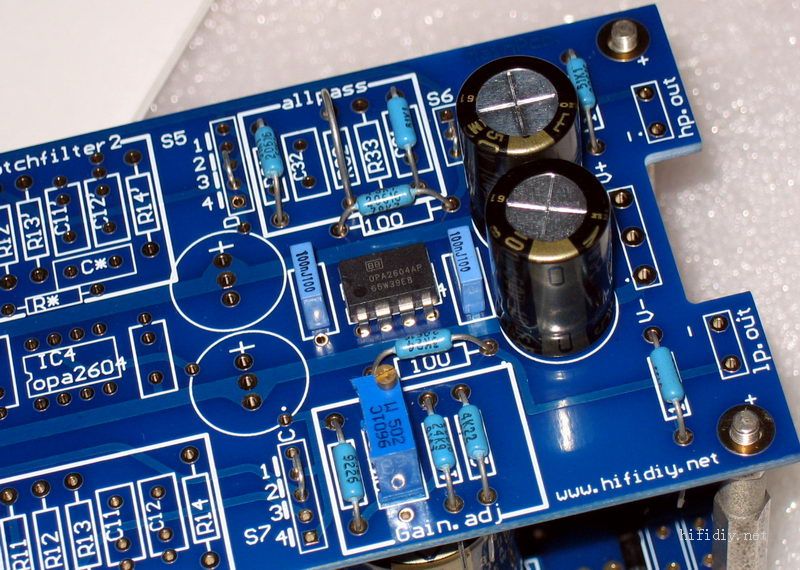

  物尽其用:完成了低通增益调节,对于双运放来说.还有另一半闲着也是闲着,那就给高通回路也增加个输出缓冲吧.位置装在哪里呢?当然是ALLPASS单元这个位置了.

  由于运放电路的特点,设计时已经考虑了这个应用,这个ALLPASS单元可以实现正/反相延时和正/反相缓冲.要实现高通回路的输出缓冲或延时,需要对跳线作以下设置:

   跳线名   短接位置

  S1    1

  S2    1

  S5    3

  S6    2

  S7    2

  S9    1

  同相缓冲的元件/位置如下图:R31取100欧;C31位置用100K电阻代替;R32短路.






  反相缓冲的元件/位置如下图:R31空;C31短路;R32=R33,取值1K~10K







  3.增加输入缓冲

  对于某些输出阻抗比较高的前级,最好是增加一级输入缓冲,以跟能够更好的实现阻抗匹配.增加输入缓冲后,如果想要制作另一个带通滤波器来构成三分频系统,带通板上的输入信号就可以直接从这个输入缓冲部分取出,带通板上不需另外的输入缓冲电路了.






  就这样,一个带输入输出缓冲的2阶二分频构成了:



  4.四阶(-24DB/OCT)二分频.

 四阶分频才是本次设计的主意,对于大多数喇叭单元来说,使用高阶滤波器使得单元的失真和承受功率有一定的增加,这是好事.

 LR4滤波器在电路上是两个LR2滤波器的串联,但是计算公式不同,元件数值不同.但是装到了板子上面,也没有任何难度上的增加.只是跳线的设置又有所变化:

  跳线名   短接位置

  S1    1

  S2    2

  S3    1

  S5    3

  S6    2

  S7    2

  S8    1或2

  S9    2


[upload=jpg]UploadFile/2007-1/2007119214339


360

主题

5

好友

1万

积分

管理员 当前离线

万金油

Rank: 9Rank: 9Rank: 9

UID
18
帖子
21036
精华
18
经验
18133 点
金钱
14092 ¥
注册时间
2004-3-18

元老级 社区贡献 优秀设计 论坛版主

 楼主| 发表于 2007-1-15 21:21 | 显示全部楼层
相关计算软件!(已重新上传,完整版)
计算软件.rar (340.49 KB, 下载次数: 3523)

360

主题

5

好友

1万

积分

管理员 当前离线

万金油

Rank: 9Rank: 9Rank: 9

UID
18
帖子
21036
精华
18
经验
18133 点
金钱
14092 ¥
注册时间
2004-3-18

元老级 社区贡献 优秀设计 论坛版主

 楼主| 发表于 2007-1-15 21:20 | 显示全部楼层

                               相关单元电路及计算公式

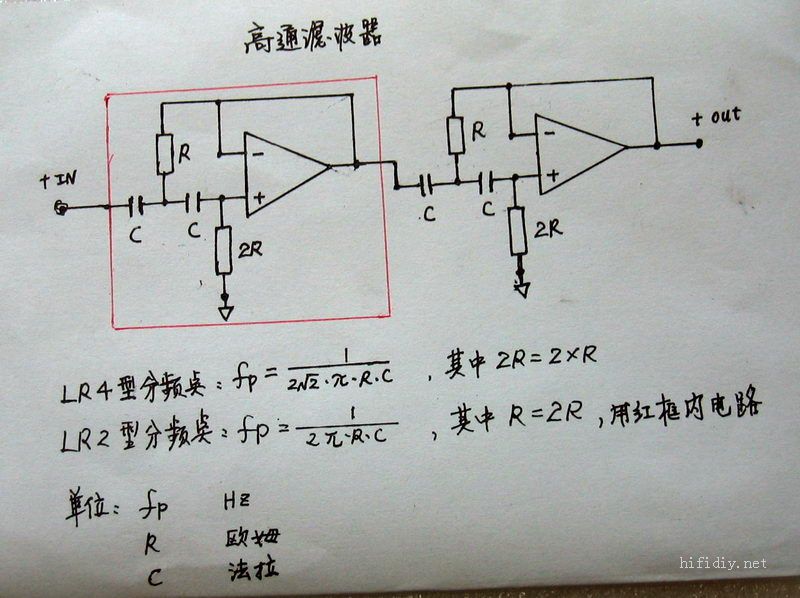

1:高通和低通滤波电路/计算公式,见下图R4型是指linkwitz-relay型4阶滤波器,衰减率-24db/oct,LR2型是指linkwitz-relay型2阶滤波器,衰减率-12db/oct.

由电路图可知,LR4型是由2级LR2型串联而成,只是部分元件数值不同,计算公式不同.

本次设计建议采用LR4型,但是也可以由个人喜好采用LR2型,只要根据公式计算元件数值,在线路板上设置相应的跳线就可以了.








下图是一个典型的LR4型2分频电路,元件数值和分频点大家可以验证一下:




下面是用软件计算的两分频电路分频点/元件值的表格,采用固定的电容C值,根据不同的分频点得到不同的电阻R值.





2:ALLPASS电路

ALLPASS电路的作用是对某一段特定的频段实现延时.转折点频率和延时时间公式见图.

C32是限制高频带宽的,数值可以选择几十个PF到几百个PF之间.




ALLPASS电路有正相输出和反相输出两种,实际电路只是把R31和C31的位置互换就实现正反相输出的变换,下图是反相电路的相位图.





3:倾斜度补偿电路.

  本次设计无单独的倾斜度补偿单元,此电路整合在陷波器2(notchfilter 2)这个单元内.故下图中的元件编号按照notchfilter 2的元件编号.

 另倾斜度补偿电路有多种电路形式,可以实现低通,高通,正相,反相四种形式.下图仅以正相低通补偿电路为例(经常被用来补偿小口径低音单元的障板效应,故又有称之为障板效应补偿电路)来介绍基本电路结构,频率响应和计算方法.





 对于其他几种补偿电路有兴趣的,可以参考以下几张linkweitz先生的手稿:






4:陷波器电路

  这个电路的计算比较复杂,自己要设定的参数和给定的元件数值比较多.下面给出简单的电路和计算过程.幸好有YMDIY兄已经设计了相关的计算软件...









主要的单元电路和计算公式介绍基本结束.


360

主题

5

好友

1万

积分

管理员 当前离线

万金油

Rank: 9Rank: 9Rank: 9

UID
18
帖子
21036
精华
18
经验
18133 点
金钱
14092 ¥
注册时间
2004-3-18

元老级 社区贡献 优秀设计 论坛版主

 楼主| 发表于 2007-1-15 21:14 | 显示全部楼层

B型PCB



电子分频装机资料

电子分频装机资料

其电路图:



电子分频装机资料

电子分频装机资料

下面用较简单的框图给出说明:





一.PCB说明:主PCB9个单元电路组成,就信号的流向简要说明。

1BUFFER单元,由OPA604单运放构成的同相放大电路,增益为0DB

2/3:HPF1/HPF2单元,两个高通滤波单元,每个单元电路为2-12DB/OCTL-R滤波,两个单元串联就是4-24DB/OCTL-R

360

主题

5

好友

1万

积分

管理员 当前离线

万金油

Rank: 9Rank: 9Rank: 9

UID
18
帖子
21036
精华
18
经验
18133 点
金钱
14092 ¥
注册时间
2004-3-18

元老级 社区贡献 优秀设计 论坛版主

 楼主| 发表于 2007-1-15 21:09 | 显示全部楼层

A型PCB及其电路图:

下图是装机完毕后的A型PCB,左边是低音提升电路,右边是整流滤波稳压电路.



电子分频装机资料

电子分频装机资料

下面的是电路图,请看清图内有一些注解和说明:



电子分频装机资料

电子分频装机资料

本次电子分频设计用的OP是OPA604和OPA2604,这两款IC可以用在+/-24V电源下,所以采用这两款OP的话,LM317/337的1脚的对地电阻选1.8K,输出电压为1.25*(1+1800/100)=23.75V,如装完后的PCB图所示,4.7K的电阻位置让他空着.此时建议交流输入电压在双25V/AC左右.

                                         如果选择其他通用OP,一般电压不允许超过+/-18V,此电阻可以用1.3K的.如果已经焊上了1.8K的,只要在旁边焊上4.7K的电阻,电压就可以调整到+/-18V.此时建议交流输入电压在双20V/AC左右.


头像被屏蔽

2

主题

0

好友

192

积分

禁止发言 当前离线

UID
6156
帖子
130
精华
0
经验
192 点
金钱
122 ¥
注册时间
2005-11-2
发表于 2007-1-17 11:23 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽

254

主题

8

好友

9020

积分


青铜剑侠 当前离线

DIY砖家!

Rank: 8Rank: 8

UID
7033
帖子
23981
精华
0
经验
9020 点
金钱
7669 ¥
注册时间
2005-12-30
发表于 2007-1-19 17:31 | 显示全部楼层

款已汇,不知什么时候能收到板,也不知能否接明白!

[em05][em05]

3

主题

0

好友

217

积分

业余侠客 当前离线

Rank: 4

UID
17610
帖子
123
精华
0
经验
217 点
金钱
65 ¥
注册时间
2007-1-17
发表于 2007-1-20 22:17 | 显示全部楼层

看的云里雾里!不知初哥如何玩!

您需要登录后才可以回帖 登录 | 注册

本版积分规则

Archiver|手机版|中国音响DIY ( 鄂ICP备05007555号 ICP证:鄂B2-20130019 公安局网监备:420100007348 邮箱:1294879184@qq.com )

GMT+8, 2019-8-22 07:09 , Processed in 0.061869 second(s), 16 queries , MemCache On.

Powered by Discuz! X3.4

© 2001-2012 Comsenz Inc.

返回顶部
