论坛CDM12转盘装机过程.

wzy728 · 发表于 2006-11-25 21:18

钳子首批发出了4台转盘,我这里的一台是标准版.先给个装完后的正面图.

论坛CDM12转盘装机过程.

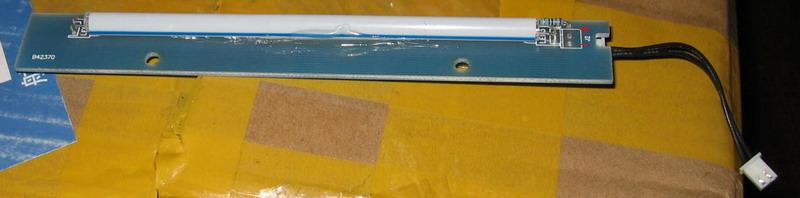

由于之前少有接触这个转盘,所以装机基本是按照钳子的一大堆图片和说明来完成的,期间也走了不少弯路,所以在此介绍一下自己的经验和教训.这次的转盘分机械和电子两部分,机械部分需要自己安装的是机箱,电子部分则包括4片电路板和一个变压器以及一些配件.建议先完成电子部分,主要有控制板,带灯挡板,显示板和电源板4片.其中控制板是安装和调试好的,无须焊接.其他几片PCB都需要自己焊接.1:显示板和带灯挡板,具体元件及安装请参考以下连接:<a href="http://www.hifidiy.net/bbs/dispbbs.asp?boardID=4&ID=42073&page=1">http://www.hifidiy.net/bbs/dispbbs.asp?boardID=4&ID=42073&page=1</a> 2:焊接电源/输出板,详细请参考以下连接:<a href="http://www.hifidiy.net/bbs/dispbbs.asp?boardID=4&ID=42074&page=1">http://www.hifidiy.net/bbs/dispbbs.asp?boardID=4&ID=42074&page=1</a>鉴于大家基本上都是用同轴输出来连接解码器,故建议大家在C109这个位置上作些准备,以便更换不同的耦合电容来校声...下图是我的方法:焊接了两个IC座的针脚.

论坛CDM12转盘装机过程.

等PCB部分焊接完成后,就可以开始总装了,我事后考虑,可以分几个组件来组装.首先让我们看看到手的一些零部件,都是我自己命名的.

论坛CDM12转盘装机过程.

论坛CDM12转盘装机过程.

我考虑将整机分成3个大的组件,一是机箱,二是光头组件,三是电源和输出组件.先介绍机箱,机箱也可以分4个小组件来组装.第一个小组件是后面板,需要以下零配件:     后面板一块     AC电源插座一个,固定插座用的圆头黑色3MM机制镙丝2个    同轴输出的RCA插座一个组件安装要求:把电源插座和RCA座安装到位就算完成了.                                                                下图是总装后的后面板,我用了BNC座,所以自己又钻了4个孔,攻丝...

论坛CDM12转盘装机过程.

第二个小组件是前面板组件,需要以下零配件       前面板一块      显示电路板成品一块,带排线      电源开关/电源按钮,10MM长度六角铜柱2个,用来固定电源开关      8MM长度六脚铜柱4个,用来固定显示板      黑色圆头3MM机制镙丝6个,用来固定显示板和电源开关      控制按键6个      压克力小面板一片安装要求:先把电源开关按钮装好固定,再安装压克力面板,可以用少许热溶胶或其他方式固定压克力面板,也可以不用胶水因为显示线路板安装好后能把压克力面板顶住.接下来安装6个按键,然后把完成的显示线路板固定好就可以了.      这是总装完成后的前面板组件的样子

论坛CDM12转盘装机过程.

第三个组件是顶板组件,需要以下零配件       顶板一块      顶板内件一块      滑盖一块      滑片两片,白色塑料片两片,      微动开关一个,微动开关触头一个,2MM白色圆头螺丝2个,用来固定微动开关      3MM白色沉头螺丝4个,3MM黑色圆头螺丝12个,长一点的3MM螺丝一个    安装请看以下示意图,其中塑料片的安装我于其他人不一样,不一定正确.    需要注意的是顶板和顶板内件是有方向性的,方向不对的话,12个螺丝只能对准8个,滑盖也有方向性,我用记号笔做了个记号. [upload=jpg]UploadFile/2006-11/200611

wzy728 · 发表于 2006-11-25 22:29

太晚了．明天继续．．．

lz57328028 · 发表于 2006-11-25 21:41

shafa

wzy728 · 发表于 2006-11-27 11:53

问过钳子了,我的牛是高价版的...

mwwklm · 发表于 2006-11-27 09:41

我也准备工作中,先保存了,等钳版的货了,!

5687 · 发表于 2006-11-26 22:30

你的这个牛跟龙虎豹的不一样的，到底哪个是真的

hl8999696 · 发表于 2006-11-26 22:19

你的前级不错！！

无花 · 发表于 2006-11-26 14:39

<div class="quote">以下是引用wzy728在2006-11-26 13:30:00的发言： <img src="attachments/dvbbs/2006-11/2006112613293710355.jpg" border="0" onload="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onmouseover="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.style.cursor=\'hand\'; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onclick="if(!this.resized) {return true;} else {window.open(\'attachments/dvbbs/2006-11/2006112613293710355.jpg\');}" onmousewheel="return imgzoom(this);" alt="" /> </div>还好这个遥控还成...

keung612 · 发表于 2006-11-26 13:35

報告很詳細，對新手增益不少。贊[em05][em05][em05][em05]

wzy728 · 发表于 2006-11-26 13:30

<div class="quote">以下是引用无花在2006-11-26 13:14:00的发言： 终于看到平价版的装机报告秀个遥控看看啊.. </div>

论坛CDM12转盘装机过程.

无花 · 发表于 2006-11-26 13:14

终于看到平价版的装机报告秀个遥控看看啊..

wzy728 · 发表于 2006-11-26 12:49

<div class="quote">以下是引用yyym2在2006-11-26 12:25:00的发言： BGW8500这个功放声音怎么样啊？多少米入的啊？[em03]</div>朋友的机子,放在我这里的,他大概是3K多入的.声音不错,大力(300W/PCH),不粗(乙类工作状态),偏冷静,可惜变压器声音太响...

yyym2 · 发表于 2006-11-26 12:25

BGW8500这个功放声音怎么样啊？多少米入的啊？[em03]

wzy728 · 发表于 2006-11-26 12:15

最后秀一张连机试听的PP

论坛CDM12转盘装机过程.

wzy728 · 发表于 2006-11-26 12:12

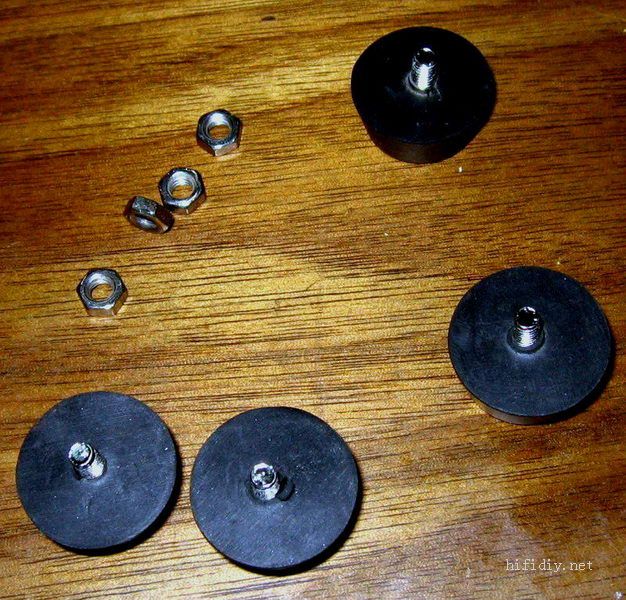

最后安装光头组件到机箱:先在4个CD座支撑柱各套一个弹簧,然后把光头组件套进去,再套上4个弹簧,拧上M6的镙帽,有条件的用水平仪调节一下水平,没条件的根据螺纹丝扣圈数大致调节一下水平就可以了.接下来控制板上有4个接口需要和电源/输出板连接,显示板有一个接口要接电源输出板,带灯挡板有一个接口要接到电源/输出板上,最后把控制板上的一个2PIN转3PIN的接线接在微动开关上(无方向性),盖上顶板,放上碟片,压上CD镇就可以试机了.

论坛CDM12转盘装机过程.

论坛CDM12转盘装机过程.

论坛CDM12转盘装机过程.

yyym2 · 发表于 2006-11-26 11:47

发图太慢了```等长颈````[em06]

wzy728 · 发表于 2006-11-26 11:40

光头组件完成后，可以把带灯档板用两个Ｍ３黑色圆头螺丝固定好，暂时放一边．接下来安装最后一个组件，其实也就是把电源／输出板和变压器固定，连接和测试．需要以下零配件：　　完成的除顶盖的机箱　　完成焊接的电源／输出板　　１３ＭＭ长六角铜柱４个（或１０ＭＭ长六角铜柱拧上Ｍ３的镙帽，长度也合适）　　变压器一个，变压器安装件一套　　Ｍ３的黑色圆头自攻螺丝３个，用来固定光纤头和平衡输出座．　　自己另备３５厘米长的电线一根，用来连接开关关于变压器的接法：　　初级是棕，红，白，黑，黄绿，五根线，对于２２０Ｖ电压地区的用户，短接红白两线，并作好绝缘工作，把初级串成２２０Ｖ的接法．　　接下来用自备线连接ＡＣ电源座的火线（串有保险丝的那个接头）和电源开关一个焊片，初级的棕色线连接电源开关的另一个焊片，初级的黑色线连接电源座的零线，初级的黄绿色线应该是初／次级之间的屏蔽层，接到ＡＣ电源座的地线端子．

变压器次级与电源/输出板的连接请参考下图:

作好以上事情以后,可以把电源/输出板固定在机箱内,不要插上MCU,接市电,通电测量电源/输出板上的7个磁珠上的电压是否都在5V左右.一般安装无误的话都是一次性成功的,然后可以把同轴输出端子焊上,注意PCB上标有白圈的一端接同轴输出端子的正极.然后再插上MCU,把光纤端子和平衡端子用M3自攻螺丝固定就可以了.

wzy728 · 发表于 2006-11-26 10:36

接下来的事情是把机箱总装一下.前面板和侧板的连接用白色的圆头M3的螺丝,用黑色的内六角是不够长的.后面板与侧板连接用M3的内六角螺丝注意以上螺丝都不要上太紧.然后把顶盖放上,不用上螺丝.如果放不进,就松底板和前面板的螺丝,把侧板往两侧扳开,然后逐步收紧螺丝,直到顶板能放进去而不是太紧或太松最合适.

机箱这个组件基本完成之后，就可以安装其他组件光头组件，需要以下零配件：　　　光头一个　　　光头座一个　　　控制板成品一块　　　２０ＭＭ长六角铜柱４个，Ｍ３黑色圆头螺丝４个，Ｍ２白色圆头小螺丝４个（用来把光　　　　　　头固定到光头座上），成品接插线若干组装完成后的样子是这样的

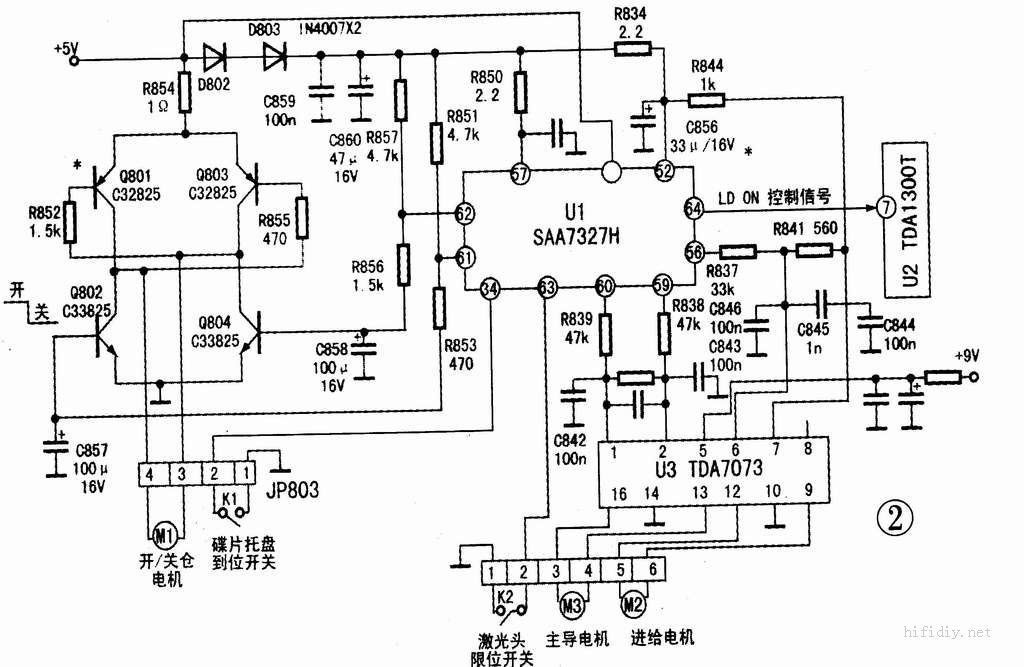

上图中，我的控制板ＰＣＢ不是最终版，仅供参考．套件中提供的一条白色的６ＰＩＮ的一头带插头的连接线是用来连接光头电机／限位开关的，按照上图中６ＰＩＮ接插件的箭头方向定义了１－６号线，各个焊点也分别标注数字１～６，一一对应．提供一个相关资料：
