转盘之电源输出板装机说明

小钳子

本次公布的装机报告为标准版的转盘的电源输出板的装机说明!

高阶版本元件参数完全一样,只是使用元件稍微不一样,标准版的主电容使用nichicon音响专用FW系列,高阶版使用FG系列!

下图为转盘的所有最终PCB,您只需要组装其中的三块!我们会随套件附带安装元件清单!

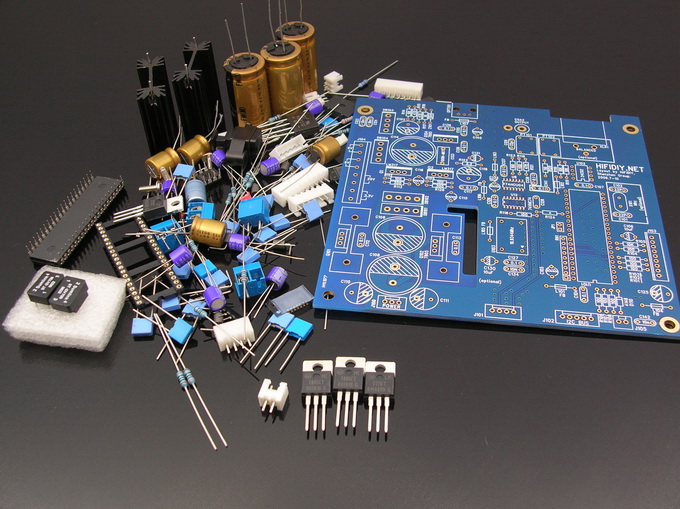

以下为标准版的所有元件

来个元件特写

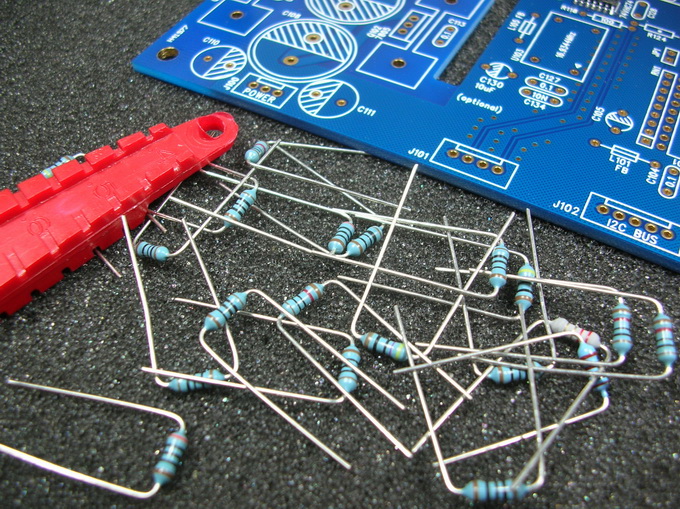

首先要做的工作是把电阻全部折弯,当然如果有这个整形器的换对付电阻是很有效的!

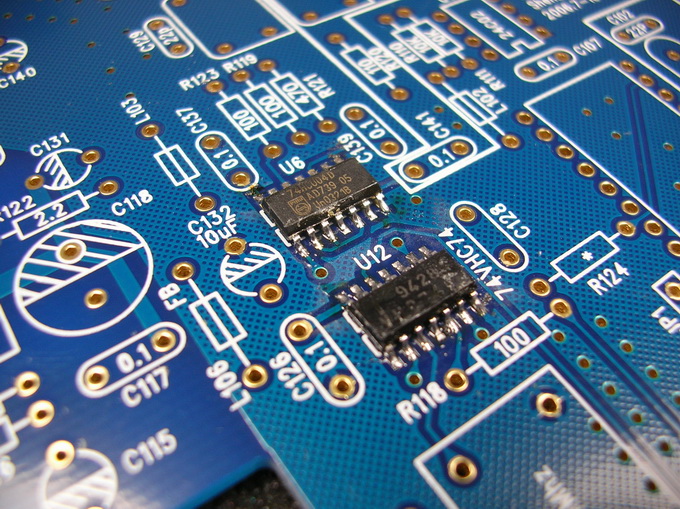

安装元件的顺序是先安装最小的元件!本次电源输出板建议先安装贴片元件VHC74和HCU04

然后开始安装最小的电阻

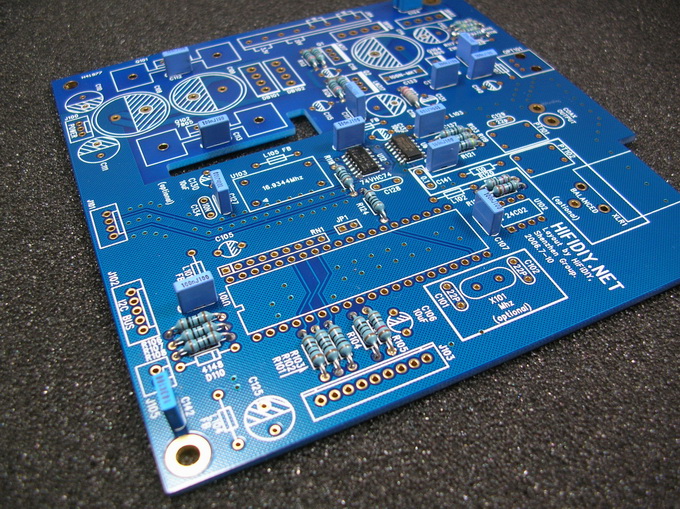

继续的增多

安装这个地方的时候一定注意全桥的方向----特别提醒:双面板拆卸元件可不是那么简单的!

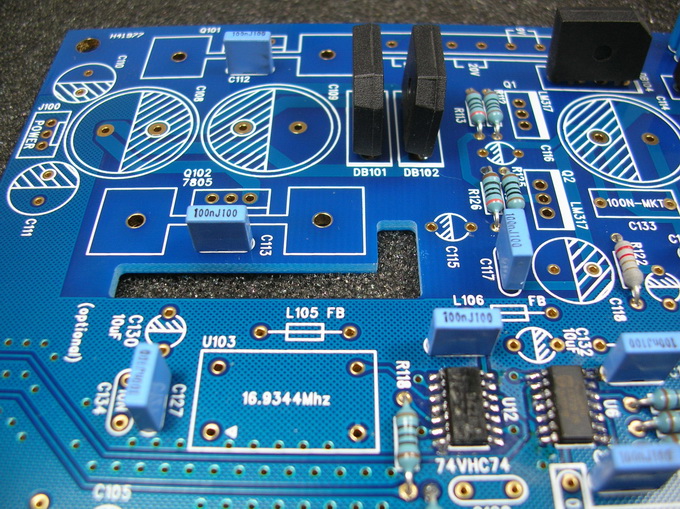

在安装过程中您一定会询问"为啥在这个PCB中间有个L形的空槽?"

我们现在就告诉您答案:设计工程师为了使晶体工作更稳定,特别在功率元件和晶体的PCB做了一个隔离,这样一来功率元件的热量对晶体影响会很小!

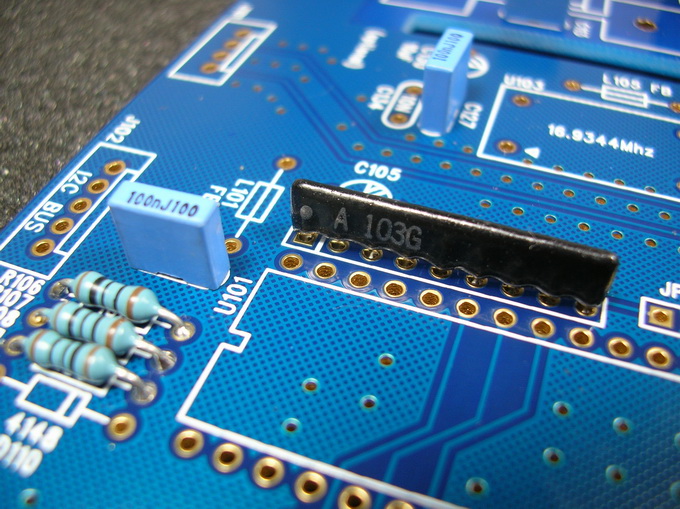

这个排阻的方向也一定别搞错啦!排阻上的点的方向您一定记清楚啦!再次提醒在双面板上拆卸元件是很恐怖的

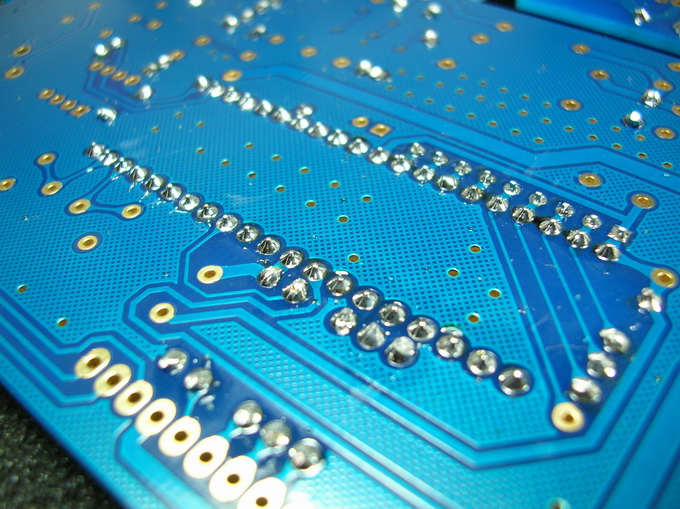

焊接IC座的时候需要有点耐心,如果虚焊的话对整机的稳定还是有影响的!

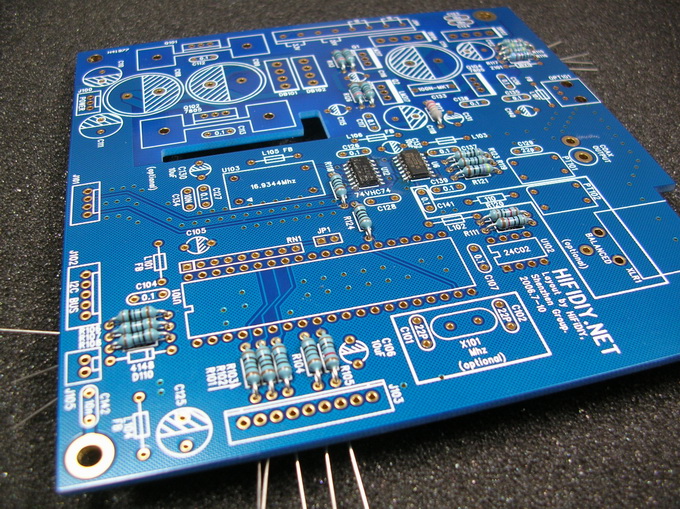

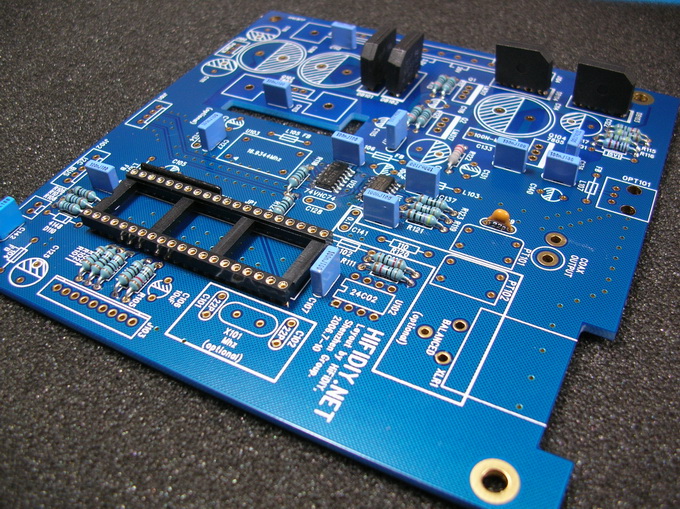

PCB上的元件越来越多啦

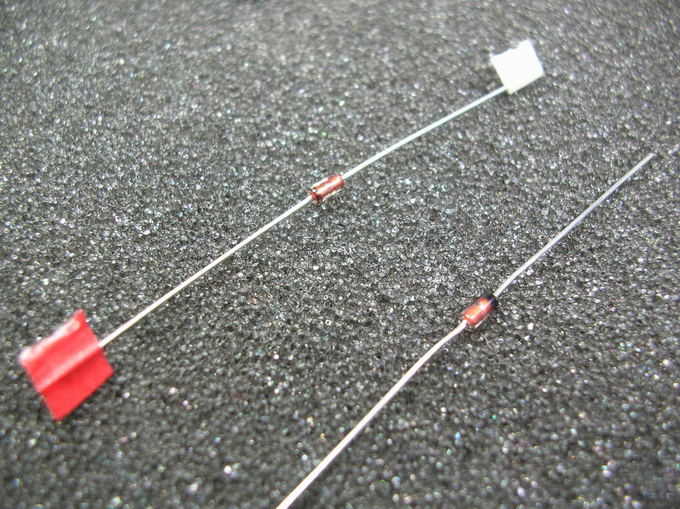

这次的转盘的元件中有2个"真假美猴王",外形可是一模一样的哟,但如果安反了是很恐怖的!这2个管子一个是IN4148,另外是5.1V稳压管,我们特别把IN4148上留了一点排带的纸以便您区分,但还有重要的要看管子上的字,5.1V的稳压管上有5V1的字样!

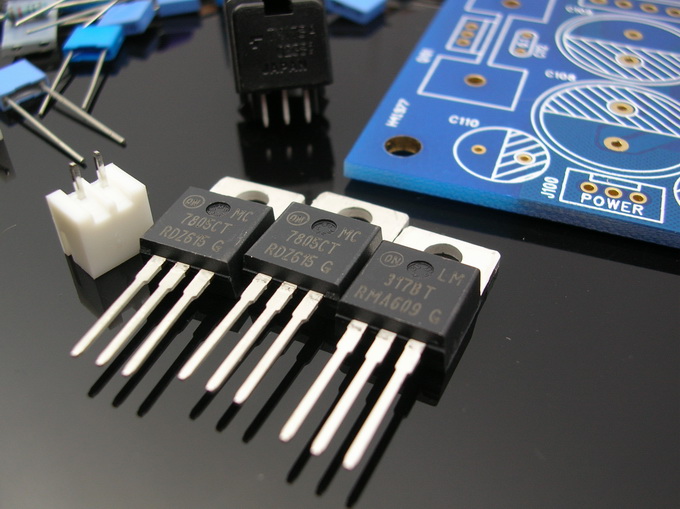

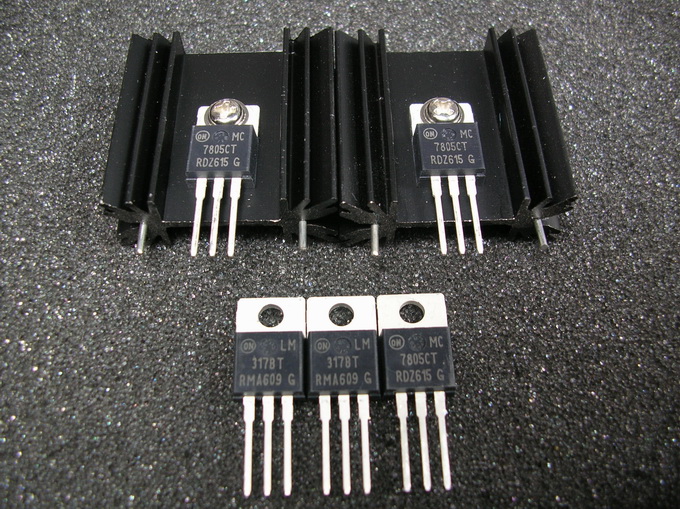

几个稳压IC的图片,317和7805可别搞混淆啦

安装到了PCB上

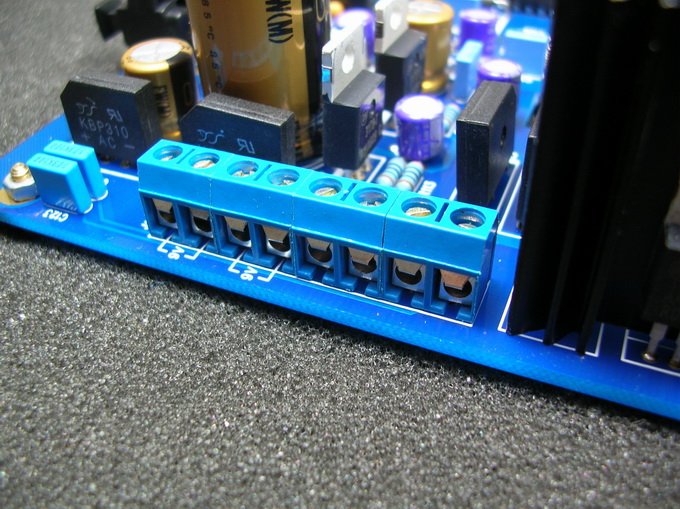

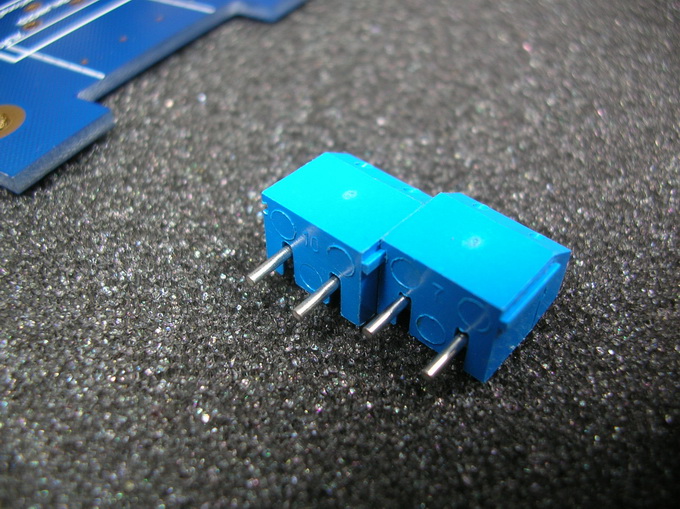

这个端子需要卡在一起的,4个要象下图这样卡在一起

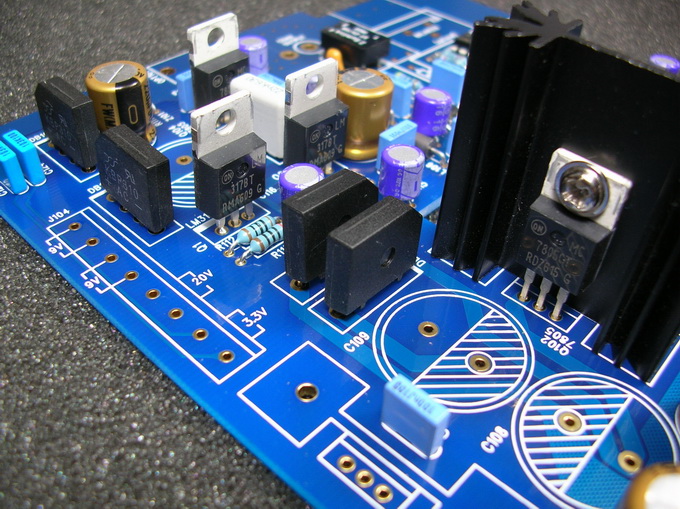

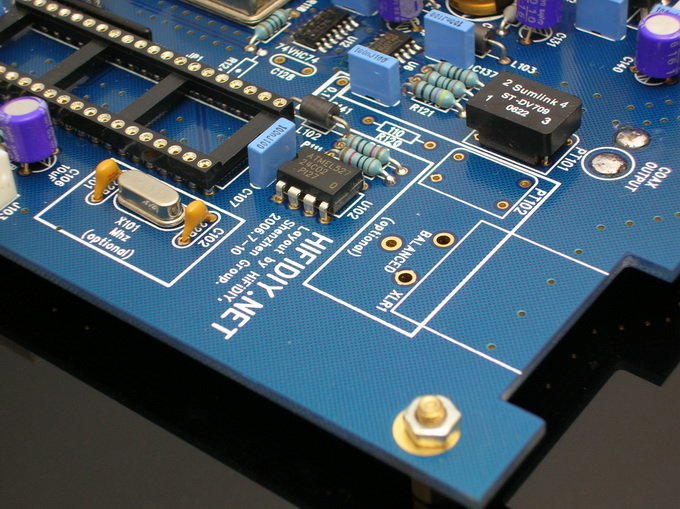

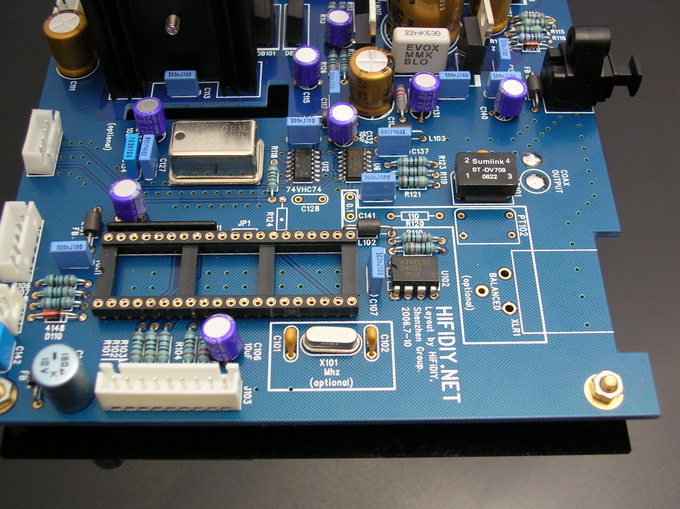

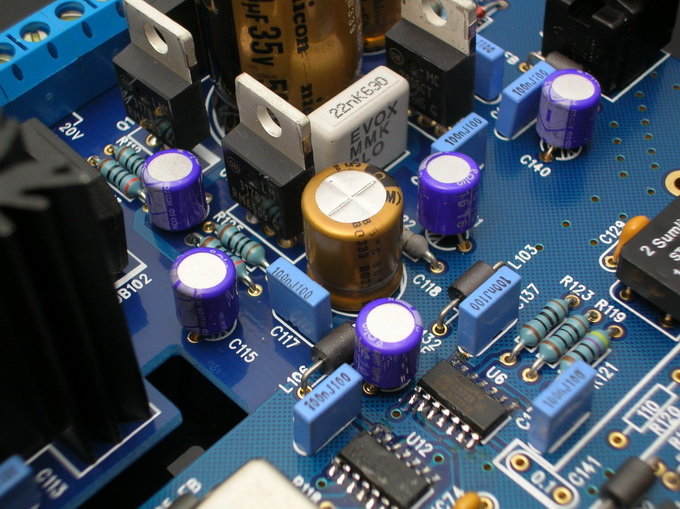

来几个局部照片

最终的图片:

电源板输出板的交流输入处全部标明了输入交流电压,到时候大家按照提示接入电压!同时整个电源输出板零调整点,整个转盘也零调整点!大家只要正确安装,一般不会出错!

仔细测量交流输入口处的电压是否基本和PCB上标称的一样!

通电前请不要

Wilmer威马

只有清单，没什么说明书。

那绿色电阻按色带应该是了，可能我的表低阻量不准而已。。。

小钳子

R122 安装绿色的1.65欧!

晶体没有方向性!

你的转盘内带了一个说明书吗?

Wilmer威马

C108、C109、C110、C111、C114、C118、C122、C125，另外暂时组装期间发现找不到用在 R122 位置，是 DALE 的 2.2 欧电阻，却多出了一个 10% 误差 3.5 欧绿色的电阻，是否 R122 位置改过数值不再用 2.2 欧 DALE？OPTIONAL 的 X101 12MHz 晶震应该没方向随便装就行吧？

Wilmer威马

谢谢钳版，刚才几分钟前刚装好，顶版缧丝都没装就在煲了

[em03]

小钳子

JP1是跳线作用,正常情况不要短路

R124 和 C128 是扩展预留!就象我们的控制板预留了I2S输出一样!

Wilmer威马

以下是引用小钳子在2006-11-29 15:01:00的发言：

R122 安装绿色的1.65欧!

晶体没有方向性!

你的转盘内带了一个说明书吗?

得某网友提供资料，电容已装妥，顺带一提，我的清单只印了元件数量一面，后面是空白的。

还有不明的是 MCU 旁的 JP1 要不要接？本身作用是什么？

另外不用理的 R124 和 C128 好奇想知道本来是什么用途的？

谢钳版关注



[em07]

5687

谢谢！

小钳子

DALE换成1.65是因为没有2.2的规格!

那个电阻主要是串在电源上,2.2和1.6没啥区别的!都在范围之内!

5687

以下是引用小钳子在2006-11-29 15:01:00的发言：

R122 安装绿色的1.65欧!

晶体没有方向性!

你的转盘内带了一个说明书吗?

标准板的是发了2.2欧，是否就安装2.2欧？还是另找一个1.65殴的装上去？

小钳子

J100三端電源座缺口要向内

keung612

鉗版，請問J100三端電源座是否要反轉深焊？

alexye

以下是引用小钳子在2006-12-4 21:07:00的发言：

89C54就是那个MCU

40个脚的!

HS0038B---遥控接收头

ATCAD16312---显示板上的贴片

恩。找到了，谢谢了。

小钳子

89C54就是那个MCU

40个脚的!

HS0038B---遥控接收头

ATCAD16312---显示板上的贴片

alexye

版主好！
今天收到转盘套件，包装结实，赞一个。

看了清单，有个疑问。（我购买的是普通版本的）在电源板那个表格中有个89C54。显示板清单中写的HS0038B和ATCAD16312各表示什么？
希望版主给拍个图看看，我在零件里找找，比对一下。
谢谢。

keung612

鉗版，明白了。

小钳子

输出是通过输出变压器的

所以大家测量会有一定阻值

keung612

鉗版，有问题请教，请问同軸的輸出正負是開路还是短路的？

a0609

对于拆卸双面及多面板的方法：

我是专门搞军品的，拆卸有专用的工具，在此我就不说了。

不过我有一点小技巧对于只有烙铁的同志们来说也可能会有益处，就是找一段粗点的铜线，理论是越粗越好，最细也要2mm吧，当然了大家可以看着办，这主要是看同时要拆几个管腿了，铜线长度是要覆盖拆卸元件的所有管脚。

把铜线表面先镀锡，放在要拆卸元件管腿上。把每个管脚都用锡和铜线连接。

待温度降下以后。（温度高了时间长会损坏元件）把烙铁贴在铜线的中位，通过铜线传热到每个管腿，待所有管腿的锡都熔了，（一定要都熔，否则拔时会损坏焊盘）这时轻轻一拔，多管脚元件就被拆除了。

本人曾用这种方法解焊过15管腿的元件。

再次说明解焊时要注意温度，不要时间过长而损坏元件！

darklight

请问：

1. R117标注的是1K，但是收到的元件中没有，将电源板的电阻按装机说明焊完后说出个100 ohm 的，R117一定要使用1K的吗还是用这个100 ohm 的？

2. 看1楼的图R120没有装，但是装机说明没有提到这个，是否要装？

3. 1楼的图安装了R124，说明中明确不要安装，这个R124做什么用的？
