HIFIDIY转盘的PCB全部到达!除了控制板由厂家调试外,显示.电源输出部分和全铝遥控的元件基本到齐!nichicon电容因为厂家生产周期的原因稍稍延误!我们从现在到发货前会把转盘的装机说明陆续全部公布! 全铝遥控器的所有配件全部到齐,我们特公布全铝遥控的详细装机说明,全铝遥控批量到货时间为11月10号左右,所以本装机报告的铝壳为最后一版无丝印样品,实际产品为我们经过4版样品确定的细拉丝工艺黑壳体银色按键版本!
高阶版全铝遥控装机说明: 本次订购转盘高阶版的会员将会面临一个多出来的任务,那就是需要自己装一个遥控器,这个对于没有从事装过遥控器的会员的确是一个好的经历,因为可以装一个将由自己使用的遥控器! HIFIDIY本次设计的全铝遥控器在设计的时候重点考虑的是手感和外形!本次的遥控的样品手感在反馈中得到了一致的通过,遥控的外形尺寸:129*44*16(mm),在确定外形后我们才进行PCB的设计,因为本遥控由16MM厚的全铝通过CNC加工而成,所以结构非常的紧密,PCB完全是根据结构设计,为了顾及空间,我们的采用了2块PCB的设计,分为电源板和主板! -
HIFIDIY对于任何器件每一个细节都非常重视,本次遥控使用的材料和性能情况: - 1)使用了高于普通轻触开关数倍价格的进口轻触开关,本开关保证了遥控的手感和长期的耐用性!
- 2)采用了三星晶体.仙童8050三级管和进口发射管,内部电容使用长寿命固态钽电容!
- 3)使用双个最大尺寸扣式锂电池并联供电!
- 4)本遥控测试远距离遥控灵敏,可以直接控制大多数Philips和Marantz的CD机!

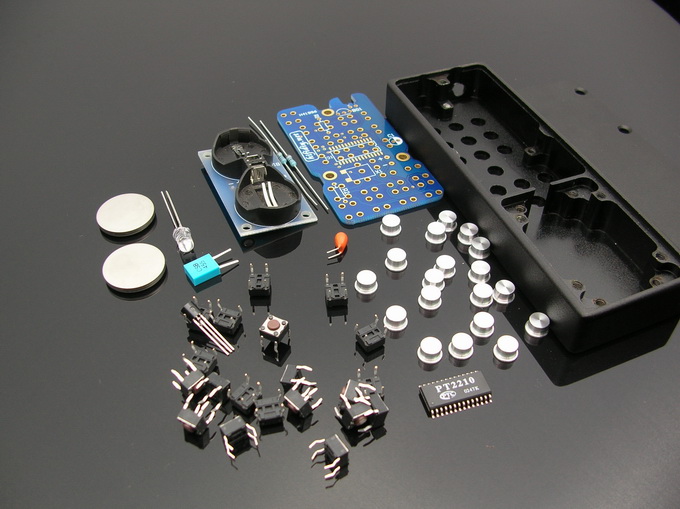

以下为遥控的所有零件(包含所有锣丝和附件)

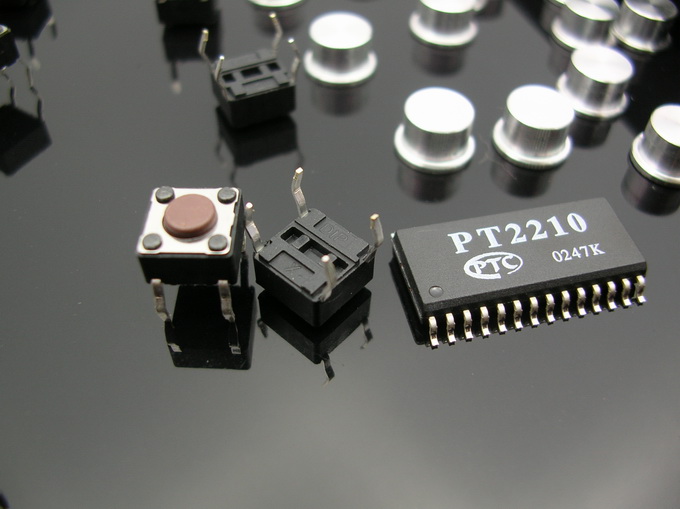

核心IC,轻触开关和铝按键

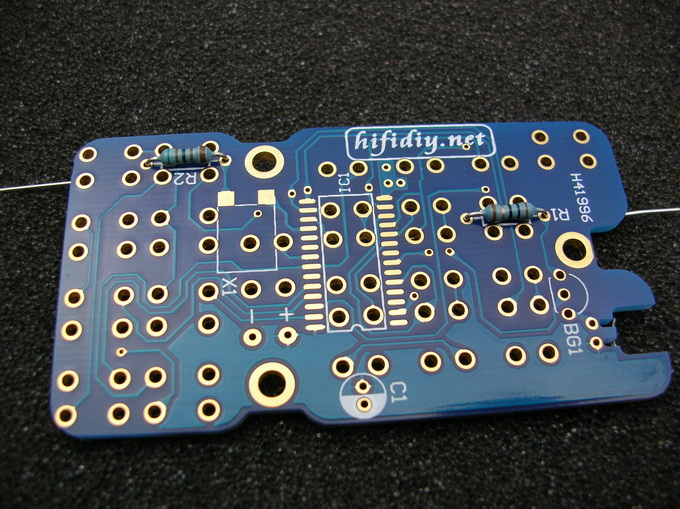

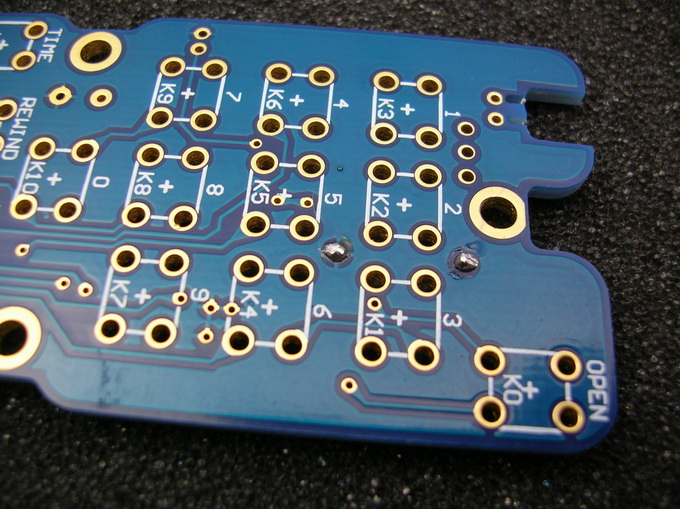

首先请焊接PCB上的电阻,因为按键在正面,所以必须先焊接电阻!R1=10欧,R2=5.1K

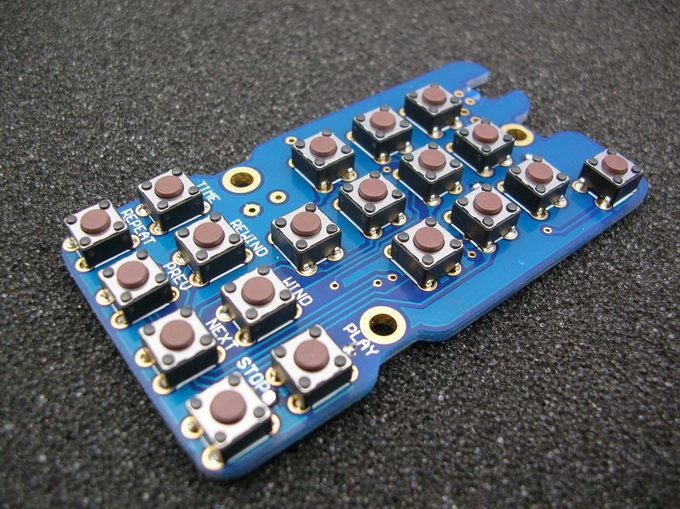

按照PCB上的孔位插入轻触开关!

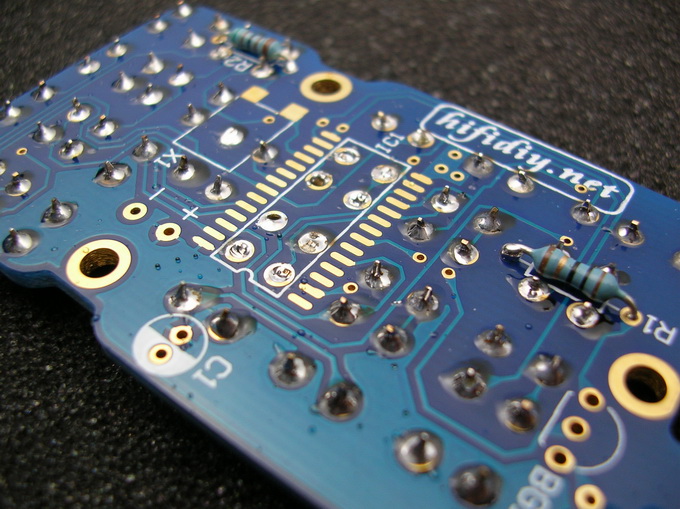

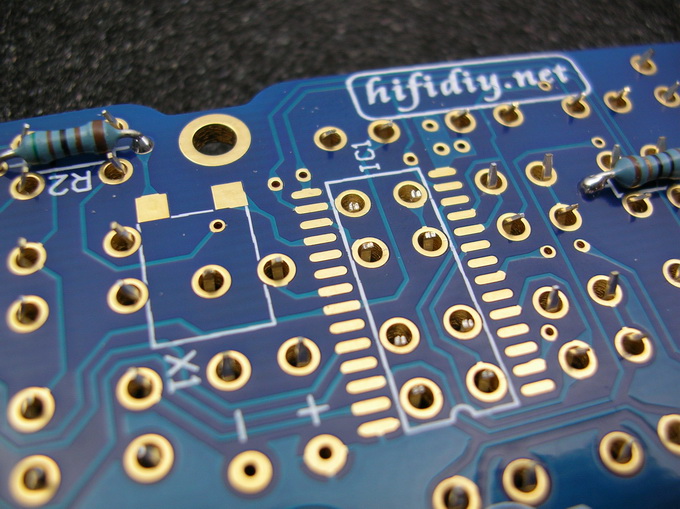

特别注意的地方:因为结构太紧密,IC必须安装在按键的另外一面,所以大家必须使用斜口钳剪平贴片IC内部的按键的脚后再焊接,只有这样操作才能顺利焊接贴片IC!

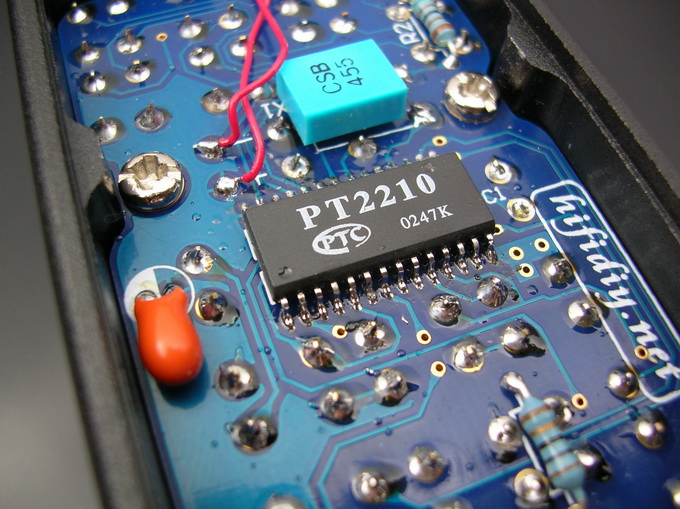

本次的转盘因为涉及大家焊接的贴片IC有2个,所以我们将会在本装机报告之外特别公布一个贴片IC的焊接说明!到时候请大家关注! 在此特别提醒焊接贴片IC的时候一定注意IC的方向

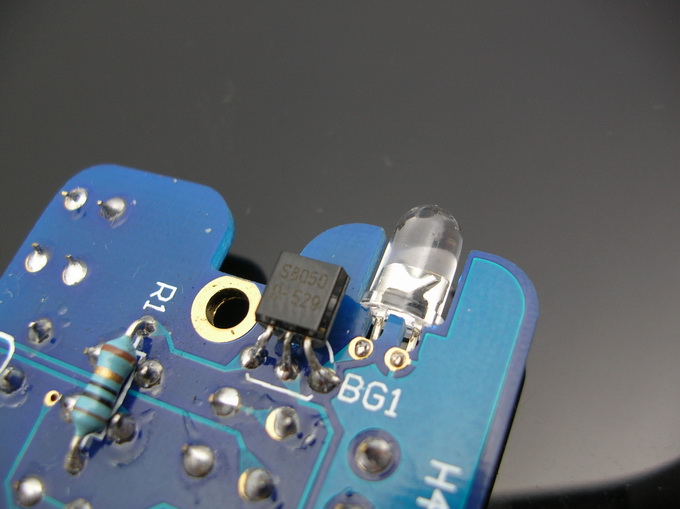

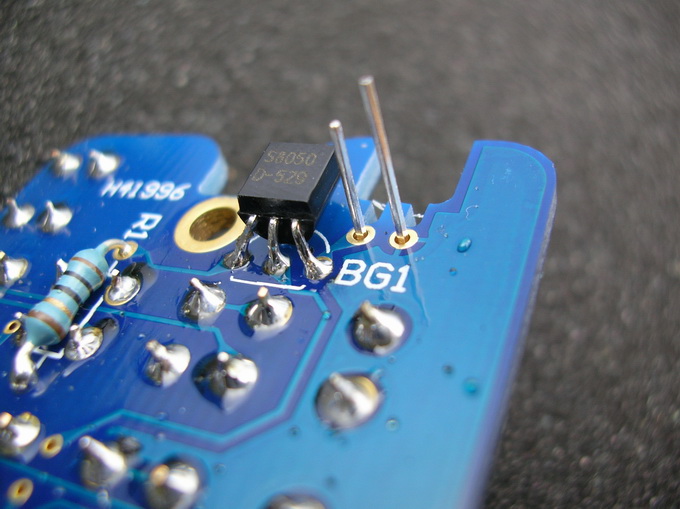

以下为三级管位置和发射管的位置,请大家一定记住发射管的长脚为正,按照以下图片安装不会出错!

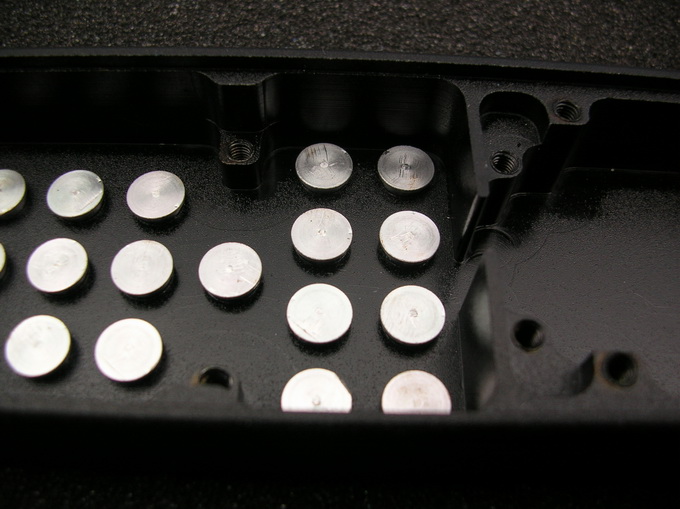

安装完PCB后就安装铝按键!

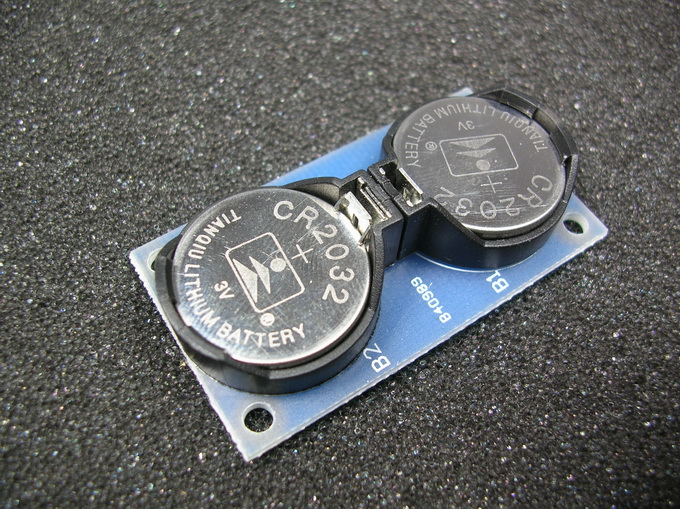

焊接好电源供应部分!中间部分为+

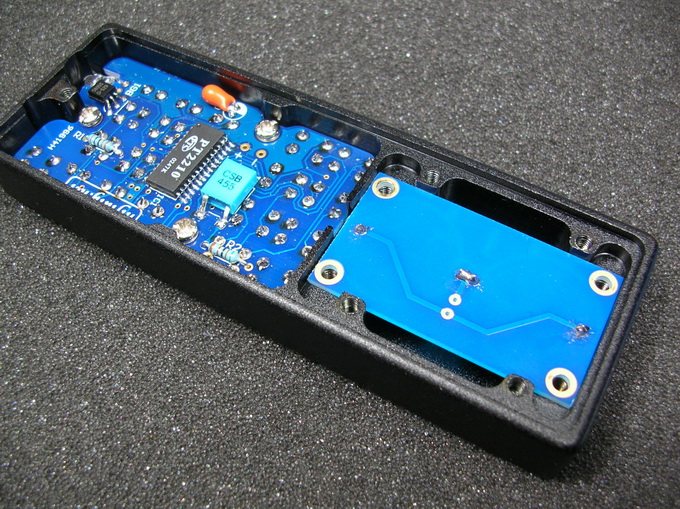

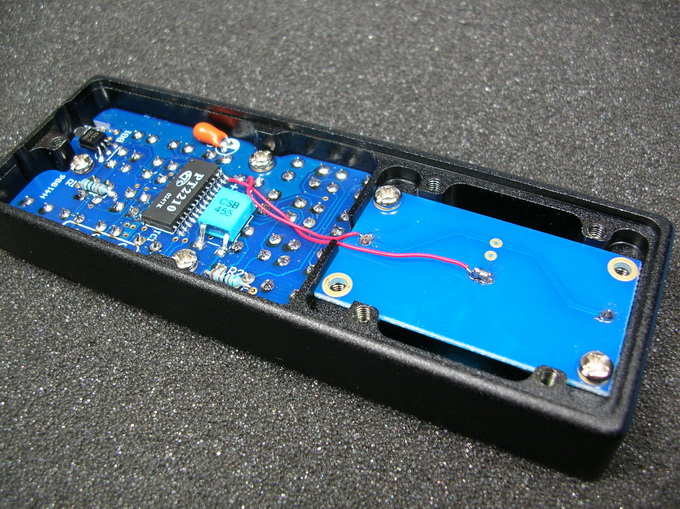

安装PCB
安装电源线,在此特别提醒:主板的接线位置标明了电源的正负!接线见下图:
|
