发表于 2006-11-2 17:04 | 显示全部楼层
本帖最后由 HQ 于 2020-6-20 21:18 编辑

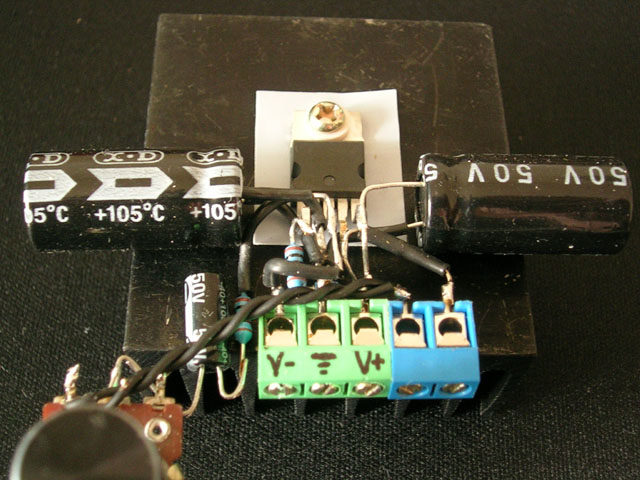

以前在论坛上一直算是瞎逛。刚刚一下子空下来,觉得有点闷,翻了翻图片看到年初做的一点东西,发上来,算是新人报道:找到几片以前库存的TDA2030A,当初看到大家都在说LM1875的好啊坏的,可能我自己耳背,以前听惯了多媒体音箱,一时兴起,索性搭棚一个声道,没想到声音居然不错,可能是参考了1875GC电路和焊接走线的关系,发现声音还可以的呀。GC线路就是好弄。

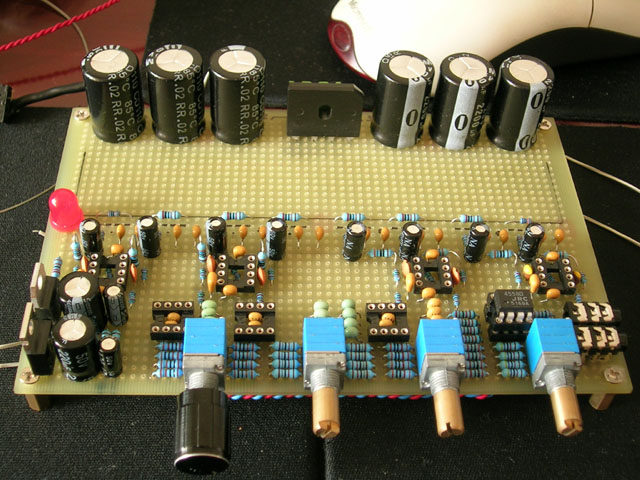

这下好,兴趣来了,去市场转了转要找LM1875。可惜本地这个烂市场,居然买不到正品的全新1875,二手的还得自己去拆,没兴趣了。反正家里还有那么多片2030,就用2030做。这次改了,每个声道2片2030,用TL082倒相后BTL输出,前级再用个4558做5倍放大。七拼八凑的一下午折腾好,做完开机,哦哦,声音好大,声音还是蛮可以的,谁说只要1875能听的呀。突然算明白了HIFI前辈的理论,功率、是功率才是大部分的决定因素。功率小了,哈声音都出不来还听什么区别。那板没拍片,弄得太乱了。接下来琢磨着把家里的历史废物利用好,把四声道都搞齐,就搞成这样子了: 尚未装2030的样子

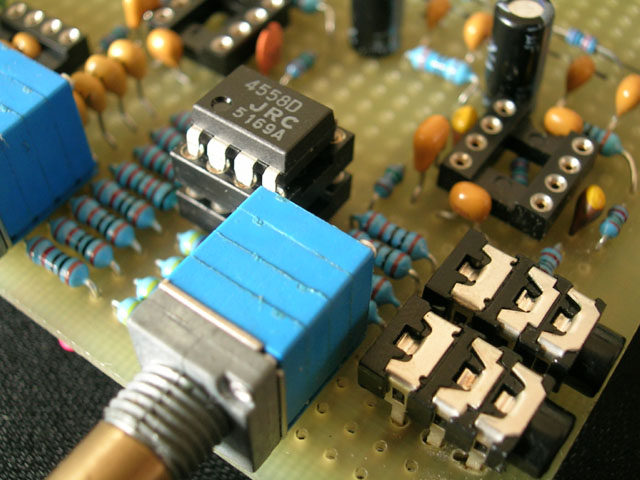

线路输入部分
]


前级、倒向运放供电



2030A供电

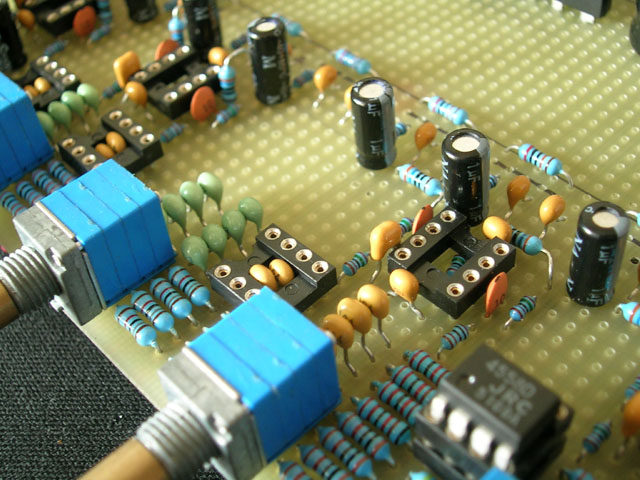

新增3段音调,4声道同步调节

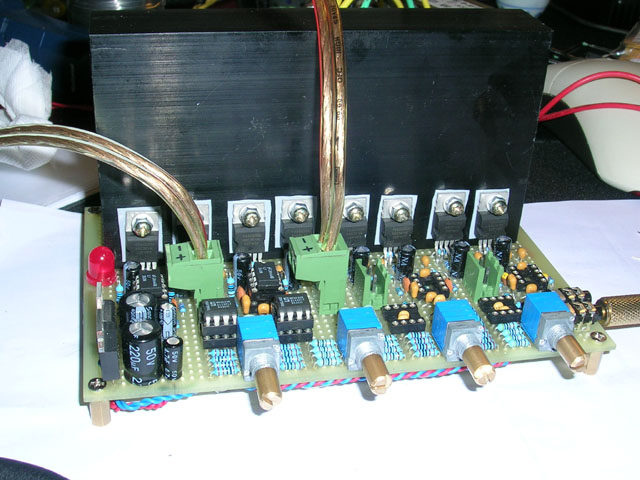

最后完成的样子,当时天气不好,打了闪光,图片有些走色。



现在,左边2个声道有点杂音,右边的2个好安静啊!懒得再去调了,声音反正还可以。总结起来,我没想到东西确实可以做到这么小、这么紧凑,小日本的东西其实也没啥花头。如果是双层板的话,最后做出来的可能会更漂亮些,但声音是不是好要看个人喜欢了。

70

主题

0

好友

737

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
5232
帖子
557
精华
0
经验
737 点
金钱
296 ¥
注册时间
2005-8-16
发表于 2006-11-2 19:53 | 显示全部楼层
厉害~!2030也可以GC接法?

4

主题

0

好友

332

积分

业余侠客 当前离线

Rank: 4

UID
10779
帖子
253
精华
1
经验
332 点
金钱
76 ¥
注册时间
2006-7-18
发表于 2006-11-2 19:05 | 显示全部楼层
工艺不错,可是IC座下有电阻电容?这样一般是不容许的.....

145

主题

1

好友

3979

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
6932
帖子
8304
精华
0
经验
3979 点
金钱
3255 ¥
注册时间
2005-12-24
发表于 2006-11-2 18:54 | 显示全部楼层
好看。就是零件太差了。。瓷片电容太垃圾了。。。。。。
头像被屏蔽

127

主题

0

好友

2391

积分


禁止发言 当前离线

糟糕 2009

UID
11454
帖子
4560
精华
1
经验
2391 点
金钱
1935 ¥
注册时间
2006-8-14
发表于 2006-11-2 17:44 | 显示全部楼层
在听感和功率上LM1875还是好一点的[em03][em03]
头像被屏蔽

27

主题

1

好友

1504

积分

禁止发言 当前离线

狼来了

UID
11983
帖子
1646
精华
0
经验
1504 点
金钱
623 ¥
注册时间
2006-9-3
发表于 2006-11-2 17:42 | 显示全部楼层
有功底[em05]

424

主题

3

好友

1万

积分


超级版主 当前离线

Rank: 8Rank: 8

UID
13663
帖子
13726
精华
6
经验
10608 点
金钱
8449 ¥
注册时间
2006-10-21

论坛版主 优秀版主 乐于助人 DIY大赛获奖

发表于 2006-11-2 17:30 | 显示全部楼层
顶上一个

164

主题

0

好友

3012

积分

罗宾汉 当前离线

高级菜牛

Rank: 7Rank: 7Rank: 7

UID
820
帖子
2760
精华
0
经验
3012 点
金钱
1290 ¥
注册时间
2004-6-16
发表于 2006-11-2 17:23 | 显示全部楼层
ke yi bu chu

149

主题

6

好友

2257

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
7899
帖子
5324
精华
3
经验
2257 点
金钱
1848 ¥
注册时间
2006-3-3

DIY大赛获奖

 楼主| 发表于 2006-11-5 14:06 | 显示全部楼层
<p>太谢谢版主了!不才随便贴了点自己糊弄出来的东西,竟然给赏了个精华。但是实在没啥精力去搞,跟大家不断学习理论知识吧。</p><p>回5楼:因为可能我听惯了TDA的,所以对LM的认识不够,请谅解。LM的动态应该大一些。</p><p>回6楼:零件差是因为本地市场实在找不到啥好料,CBB已经算好了,要不就是很旧的,脚长短都不一样。可能是我制作要求比较高的关系。但是对付TDA2030A,独石应该够了。磁片是因为独石小容值的用完了。</p><p>回7路:呵呵,谢谢!因为板小没太多地方按元件,背面已经走了很多电源线和地线,考虑到运放管坐电压才+/-12V,非5532应该干扰影响不大,所以把一些去耦电容直接藏在管座下面了。实际使用时发现输入端空载、音量电位器最大的情况下,耳机里没有杂音或什么嘶声,也放心了。</p>
