SONY数字解码、数字功放、数字控制电路DIY

chenlifuyj · 发表于 2010-3-31 13:37

SONY数字功放从SONY电脑中拆出，由三块板组成

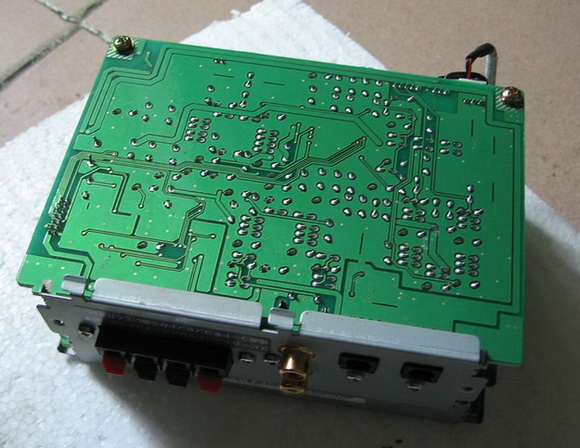

整体图

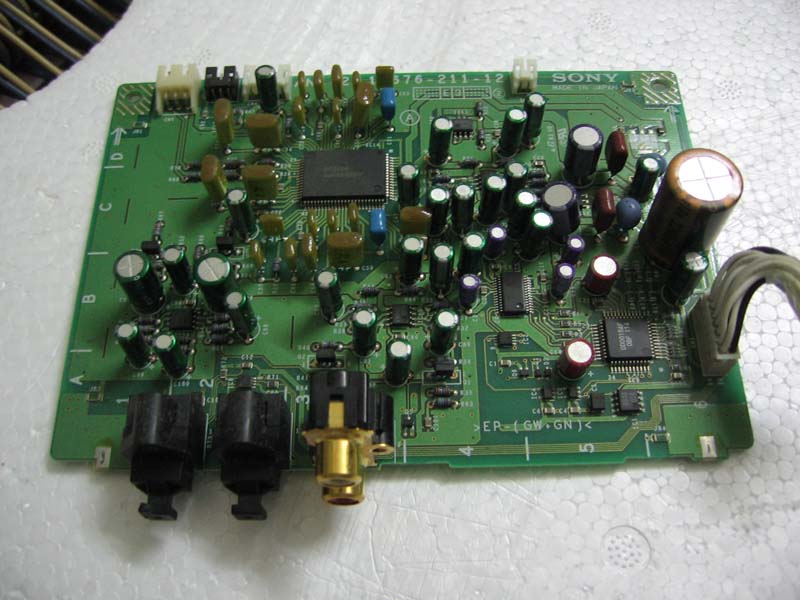

数字解码板

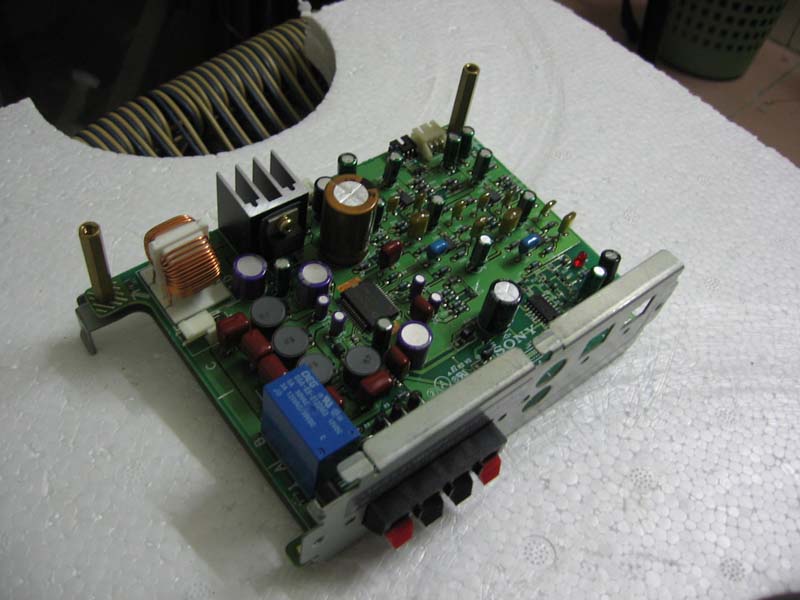

数字功放板

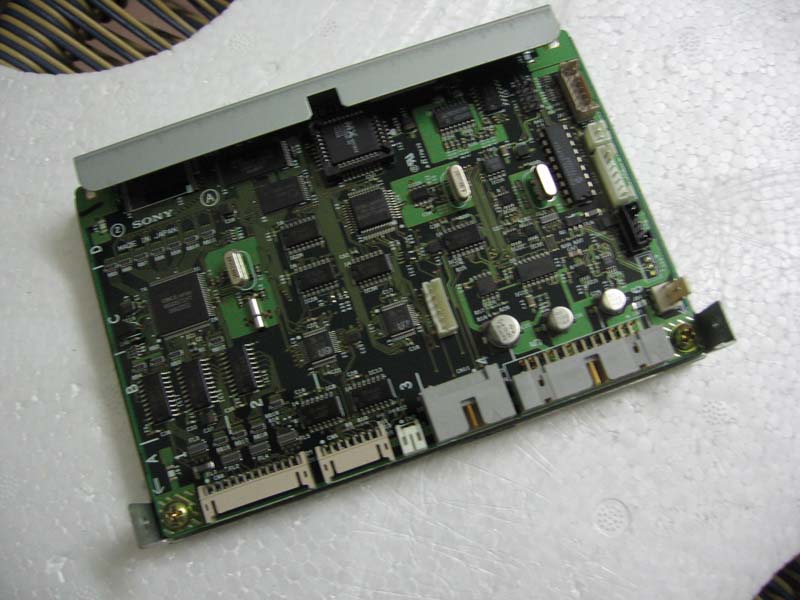

数字控制板

DIY方法：

先说下和PCM1728板有关的音响基本常识：PCM1728解码板的RCA线路输出电平较低，不一定能和外接的功放设备匹配而发挥出好音效，可能有个别人会主观评介解码板音质一般之说，其实除了音质，信噪比也是评介器材的一个指标，电源供电方式会影响信噪比、音频线屏蔽不好或接触不好也会影响信噪比，音质和整个音响系统匹配也有关，如果要对比评测，器材价钱也不能太悬殊，客观、综合评估才合理。

下面二张DIY图解是增大线路输出电平(较早前发布在卫视迷网站的部分图片资料）
1.原板上反馈电阻约为10K（9K+0.56K),放大倍数较小

2.拆除原来的反馈电阻（R31/R32/R37/R38），按图中位置装上33K或47K的电阻,增大放大倍数。

注意：上面二张DIY图解，只是为增大输出电平，非必要的DIY。

必要的基本应用DIY参考下面：

解码板输入/输出接口图

光纤输入应用设置步骤图1

光纤纤输入应用设置步骤图2

光纤纤输入应用设置步骤图3

按以上图解DIY就可以实现光纤输入功能了，如需增加同轴输入，再参考下图（需综合光纤输入应用设置步骤图1、2）

PCM1728单板应用电压：直流稳压9-12V

功放板输入/输出接口

无LED版功放板单独应用，需要为继电器延时电路引入+5V电压，LED版功放板无需改动。在板上直接增加稳压IC提供5V的方法，可用稳压IC有78L05和7805，两款IC功能引脚不同，接法上有区别，留意下面的图，分别为78L05和7805的图
安装78L05：

安装7805：（下图的LM1083稳压部分不用拆的）

如需增加音量调节，可在功放板音频输入前接入10K-47K的双联电位器，电位器接法见下图

TA1101功放板供电：直流稳压12V（输入11.5V-12.5V为正常范围），电流2-3A
8欧负载功率：立体声10W+10W
4欧负载功率：立体声20W+20W

继电器误动作排除方法：

1：当用质量不好的开关电源供电时，电磁干扰或漏电会造成继电器保护误动作，更换电源或尝试参考下面方法解决。
2：功放板四角固定处是接地端，使用中最好将四边都良好接地、至少也要将CN3的3脚就近接地。

CN3功能定义:1脚VCC+5V,2脚继电器控制,3脚GND

DIY前区分手中的控制板版本，A版控制接口是26脚，B版接口是20脚

下面三张图，A/B版通用

下图仅B版适用

DIY修改完成后，重新装回模块，将功放板接上12V电、控制板接上5V电，接上光纤信号，上电后听到继电器吸合声后几秒（等系统初始化完成），功放或耳机就输出音乐信号，系统开机音量输出默认音量较小，调节音量编码器就可控制音量了。
到此，B版实现音量控制和耳机输出整体应用资料图已完成,店主水平有限,其它留待DIY者研究补充。
注意：文中提到的电压数值都是经稳压的（如开关电源就是），控制板是5V供电，千万不能超过5.5V和接错电源极性，否则会烧坏控制板和解码板。
电子DIY最惧粗心大意，即使做了一二十年的电子维修经历，也有人因没仔细看图而不能成功，最终经重复提示才成功搞好。店主认为参照资料DIY非常简单，多看几次图文理解好，只要会用烙铁、明白电压要求及电源极性、DIY时胆大心细即可成功。
因A版控制板BIOSE不一，暂没总结出像B版哪样简单DIY就可使用的通用方法，所以A版资料以后继续补上，暂不要尝试使用B版资料DIY。
