LM1875搭焊裝箱後有交流聲, 請各位幫忙解決!

fung · 发表于 2006-8-11 12:04

經過一個星期, 每天下班後就回家搞這個搭焊的LM1875, 以下是搭焊及裝箱的過程, 請各位指點一下為什麼搭焊後會有交流聲, 即使是關閉電源乜有交流聲, 直至把交電電源除掉才沒有那交流聲, 那交流聲大約在離開喇叭20cm處可以聽見, 我用的是 LM1875 datasheet 上原本的線路, 所有元件亦跟足應有的數值, 希望可以快些找到原因, 把那可惡的交流聲除掉.以下是搭焊的過程亦跟大家分享一下:1. 把機箱開孔及裝上接頭及一些線路, 機箱開孔這個步驟是最花時間亦是較難的步驟, 足足花了一天時間去開孔及收飾, 最後又把一些接頭安裝上去, 亦把一些線路預先安裝, 以方便後來的裝箱過程, 圖看見的是這個1875線路喇叭輸出後經一個電阻串接一個0.22u落地.

LM1875搭焊裝箱後有交流聲, 請各位幫忙解決!

2. 預先把一些可以接在一起的元件裝成模組, 方便進行搭焊, 這樣可以防止在1875的接腳上焊上太多元件亦可以減少焊鐵在1875上施熱過久, 另外亦做了一個簡單的整流管線路, 這是從朋友的作品中學來的, 亦以搭焊方式完成, 把整流後的正負電壓亦直接焊到電容器上.

LM1875搭焊裝箱後有交流聲, 請各位幫忙解決!

LM1875搭焊裝箱後有交流聲, 請各位幫忙解決!

3. 把組裝好的模組焊到 1875 接腳上, 同時亦焊好喇叭輸出線, 供電的電源線, 亦可以把負反饋的電阻焊到1875身上, 類似GC的接法, 最後把裝好的1875亦裝到散熱器之上.

LM1875搭焊裝箱後有交流聲, 請各位幫忙解決!

LM1875搭焊裝箱後有交流聲, 請各位幫忙解決!

4. 各模組都準備好, 就可以進行裝箱, 先是計劃好地線的路徑及安裝的位置, 最好是以一條過的地線連接所以要接地的元件, 我這個安排是上排的地線用以焊接一些高電壓的元件, 例如, 正負壓供電的電容, 喇叭輸出的地線, 以及慮波電容的接地. 而上排的地線則連接低電壓的元件, 例如, 所有輸入端的接地, 負反饋電容的接地, 另外就是使所有元件及接線盡量貼近機殼, 以防止 "hum" 聲, 這是從搭焊膽機的朋友學回來的.

LM1875搭焊裝箱後有交流聲, 請各位幫忙解決!

LM1875搭焊裝箱後有交流聲, 請各位幫忙解決!

5. 最後就是把所有模組都安裝到適當的位置上, 變壓低器亦以盡量遠離1875, 由於我想試試不同的反饋電容的聲音, 所以大家可以見到我裝有三個不同的反饋電容, 最大紅色那個是深圳買的國內產品, 是 22u, MKP, 另外紅色方型的是WIMA 22u, 還有一個是緣色的, 是 MUSE--BP 電解電容 10u, 希望有三種不同的聲音, 這三個電容每邊都已接地, 另一邊則把接腳向上, 這樣就可以串接從1875第二腳接出來的電阻, 做成可以選擇的負反饋線路, 雖然有點不太方便, 但最終亦達到選擇的目的.

LM1875搭焊裝箱後有交流聲, 請各位幫忙解決!

LM1875搭焊裝箱後有交流聲, 請各位幫忙解決!

6. 最後就是裝好的樣子, 一個普通的機箱.測試: 裝完後, 經過一番再三撿查, 沒有焊接錯誤, 開機後亦沒有元件發熱, 總算搭焊成功, 用萬用錶量度沒有信號下的中點偏壓, 發覺亦很理想, 一邊是0.4mV, 而另一邊是 0.5mV, 最後接上喇叭開聲聲測試一下, 發覺亦很正常, 有聲的情況下一切都很正常, 但當沒有信號的情況下就會聽到交流聲, 起初想會不會是1875自激, 於是把電源關掉, 但仍然聽見還是有交流聲, 所以應該不是1875自激, 最後要把電源除掉才沒有交流聲, 所以請各位幫忙指點一下, 以解決交流聲的問題.謝謝各位幫忙.

fung · 发表于 2006-8-12 09:38

多謝各位的資料, 我會再試!! 請各位再指點一下,,這個 1875 裝箱有什麼地方需要改善, 例如: 元件的佈置, 引線的位置, 地線的佈置或其他應該要注意的事項? 請指導一下.

lusson · 发表于 2006-8-12 08:01

同楼上，电容太大，开关关断还会有电流流过。。足够让你LED亮就知道！！

秋虫 · 发表于 2006-8-12 02:39

电容大了，用0。01的

fung · 发表于 2006-8-12 00:16

想了一天還是不及回家再把機器抬出來再試驗一番, 回家後把機器接上喇叭, 輸入的MD機, 開機一回,又發覺沒有交流聲, 把所有儀器都關掉也沒有交流聲, 滿懷希望之際, 再開機關機數次, 交流聲又出現, 於是就開始只細祥查, 發覺很奇怪, 在每次關機後有交流聲, 開關制上的 LED 都總是不會完全熄滅, 想了一會, 可能是接在開關制上的電容出了問題, 於是立刻把它剪掉, 交流聲問題從此就不再出現了, 這個電容原本應該可以防止開關機時的 "

ak" 聲, 不知道是不是用錯數值還是接錯而導致這個交流聲的出現. 不過現在總算解決了交流聲問題, 現在可以聽到很不錯的聲音, 這粒1875的聲音確實相當不錯, 功率放面我還是覺得足夠, 因為只放在香港空間有很的房間之內, 算是足夠. 就是這個電容作怪:

LM1875搭焊裝箱後有交流聲, 請各位幫忙解決!

逛逛 · 发表于 2006-8-11 22:49

C14、C17的地端和电源退耦（包括运放）地端以及喇叭地端为功率地端，接到电源滤波地，然后引一根粗线到机壳。其他的地端包括功放集成块7号脚的地端全部通过2--3欧姆的电阻接机壳。

jwjw · 发表于 2006-8-11 18:50

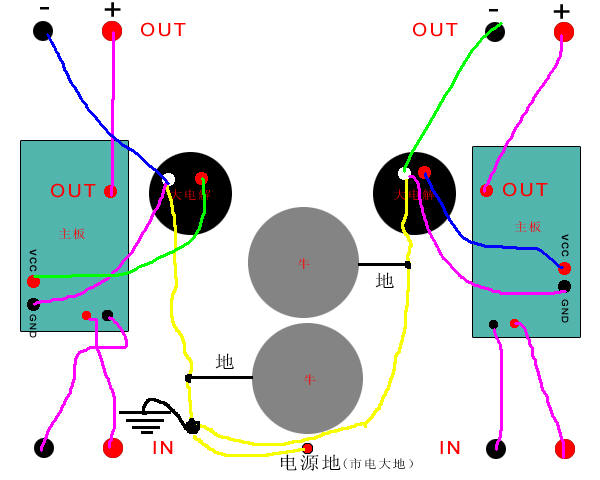

不是很明白，帮我看看以下这张图这样连线？<img src="attachments/dvbbs/2006-8/200681118491042734.gif" border="0" onload="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onmouseover="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.style.cursor=\'hand\'; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onclick="if(!this.resized) {return true;} else {window.open(\'attachments/dvbbs/2006-8/200681118491042734.gif\');}" onmousewheel="return imgzoom(this);" alt="" />

逛逛 · 发表于 2006-8-11 16:25

<a href="http://www.hifidiy.net/bbs/UploadFile/2006-8/200681111592885114.jpg" target="_blank"><img title="dvubb" alt="图片点击可在新窗口打开查看" src="http://www.hifidiy.net/bbs/UploadFile/2006-8/200681111592885114.jpg" border="0" style="WIDTH: 500px;"/></a>输入部分的信号地必须和功率地分开！把输入信号地端的铜线切断，重新引一根线到1875芯片的地端（比如1875信号输入端的电阻接地端），然后可以经过2--3欧姆的电阻引到机壳（滤波地端也引一根线到机壳）。

小钳子 · 发表于 2006-8-11 13:32

最简单的方法是点楼主头像下的个人文集,那样就什么都出来啦!搜索不到的原因是主题有个字错误<a href="http://www.hifidiy.net/bbs/dispbbs.asp?BoardID=2&ID=31057&replyID=&skin=0">http://www.hifidiy.net/bbs/dispbbs.asp?BoardID=2&ID=31057&replyID=&skin=0</a>

fung · 发表于 2006-8-11 13:25

地线布线的问题，请参考我的“功放50hz交流声问题”的帖子，里面有许多讨论，我是按照海外JiangWZ兄的方案解决的。祝顺利請問BigLee_163樓主, 那裡可以找到“功放50hz交流声问题”這帖子, 我用搜尋功能找不到.

秋虫 · 发表于 2006-8-11 12:49

对哦。地线转了一大圈。

小钳子 · 发表于 2006-8-11 12:45

地线应该是流水地!输出地最好是独立的!不要和前面的小地连在一起!然后最好是信号输入的地直接进电位器的地,然后从电位器那接到1875的输入地!

y2kbbb · 发表于 2006-8-11 12:43

地线问题成环啦~

秋虫 · 发表于 2006-8-11 12:31

我觉得退耦电容的连接有问题。退耦电容应该设置在离IC脚最近的地方，才能起到退耦电容的作用， 好像看到楼主的电源线直接接进了IC脚，比退耦电容更近IC脚了。不知道对不对。

Biglee_163 · 发表于 2006-8-11 12:31

地线布线的问题，请参考我的“功放50hz交流声问题”的帖子，里面有许多讨论，我是按照海外JiangWZ兄的方案解决的。祝顺利

fung · 发表于 2006-8-14 10:00

[B]以下是引用[I]zsj[/I]在2006-8-13 16:05:00的发言：[/B][BR]还有一点:地线的面积大小和分配,最好做成星型,但地线的面积和线间相隔的距离也要重视...可惜我不会上照片,也没有相机,不过我会迟些上的.今年4月我DIY了一个SpeakerWorkShop测试用的JIG,是一体化的,包含功放(用LM1875).电源.MIC放大.JIG电阻.而且各模块比较近,为的是便携.长度为:200MM,宽为:7MM.单面PCB.完成一体化JIG制作后开机测试时,耳朵贴着喇叭(除在高音有轻微的高频丝丝声)也听不到任何嘈音,

期待樓主的相片!!

zsj · 发表于 2006-8-13 16:05

还有一点:地线的面积大小和分配,最好做成星型,但地线的面积和线间相隔的距离也要重视...    可惜我不会上照片,也没有相机,不过我会迟些上的.今年4月我DIY了一个SpeakerWorkShop测试用的JIG,是一体化的,包含功放(用LM1875).电源.MIC放大.JIG电阻.而且各模块比较近,为的是便携.长度为:200MM,宽为:7MM.单面PCB.完成一体化JIG制作后开机测试时,耳朵贴着喇叭(除在高音有轻微的高频丝丝声)也听不到任何嘈音,

dh1030 · 发表于 2006-8-21 12:44

1875的声音的却不错的，我的也是没有装保护，滤波电容不一致所以关机后会有冲击声。不过LZ也不用用那么长的地线阿

fung · 发表于 2006-8-21 00:17

那是一根銅線,,從市電電線去皮所得的, 相信應該是1.5mm 粗.

wode · 发表于 2006-8-20 00:55

应该要用喇叭保护电路了．问一下主地线（弯弯曲曲的那根）用的是什么线，从那里拿来的？
