发表于 2009-9-24 22:57 | 显示全部楼层
特别提醒:元件对照表中有个位置标注错误,正确的应该是:825欧的电阻是R4和R45----套件附带元件表错误标注为R4 R25

同时HIFIDIY也正在举行装机反馈活动,优秀的反馈将获得奖品,具体活动见:

http://bbs.hifidiy.net/viewthread.php?tid=282790&extra=page%3D1



首先非常感谢您选择HIFIDIY设计的本套件,我们表示非常的荣幸,本次套件元件采购涉及全球,我们对品质非常重视,参加本次团购的会员将获得极高的性价比,我们在原基础上进行两项目不计成本的升级:例如顶板由原来的铁板升级为全铝板,增加200的前级包含两枚AD797+ALPS 27+全铝旋钮等-----最后再次感谢团购人员对我们的信任


同时本次套件安装难度我们定位为最难级,我们的套件随机会附带详细图纸和简单的装机说明,但大家必须观看本贴图文并茂的装机指导,特别提醒的是我们首次在套件中使用了大容量的电容阵列,例如小甲达到17W6UF,所以请您在安装调试的的时候一定注意电容极性和放电的问题!

本次小型甲类功放系统设计理念:
1)是以小型体积实现极限化设计,本小甲内部安装416W变压器和容量高达17W6UF的电容,每声道使用两对ON大功率管大电流输出,完全可以定义为"小钢炮"
2)兼容设计方便大家DIY扩展性口,例如预留平衡输入口和模块化的后级和前级线路板,这些设计将极大扩展性---如果是HIFIDIY未来AUNE的成品我们将去掉扩展接口!
3)提供良好的驱动力和平衡的音色,能驱动绝大多数音箱
4)铁铝机箱的整体设计,保证整个机器在比较好的散热的情况下有比良好的牢固性

特别提醒大家安装的时候最好把元件的脚的氧化层去掉再焊接,然后最好双面都焊接,还有就是通电前一定仔细检查一次是否有安装错误的,还有就是通电的方式是瞬间通电后关闭,没有异常再通电:先检测整流是否正常,正常后接电源板测试,电源板正常后再接功放板测试,功放版调整正常后再安装整机

特别提醒:如果是甲乙类电源板,必须把前级电源板连通后再通电测试

所有管子已经配对,是4个一套配对,请直接安装,我们全部是两两配对,两声道完全一致!

每个声道调试的时候直接把功放板安装到散热器上,然后接电源板通电测试,测试稳定和正常后再进行整机总装,调整电流的时候要调整多次,甲类第一次调整0.47欧两边电压为100MV,工作半个小时后再调整到200MV,然后工作半个小时后再上到240MV,保证机器稳定工作在一个温度值不动,如果您的本地温度教低,可以适当调大,但一定保证机器的散热器的温度稳定值不得超过70度,最佳值为65度----我们推荐您调整为240MV,这样可以在炎热的夏天也不怕!
---甲乙类请不要调整超过60MV,请您自己控制




请所有装机会员必须观看的特别注意的重点:
1)关于变压器的接法



变压器上标明了相位











2)关于整机放大部分的接线框架图及调试(点图片放大看):




3)关于功放工作点的调整点



图A


图B


图C


关于整机详细调

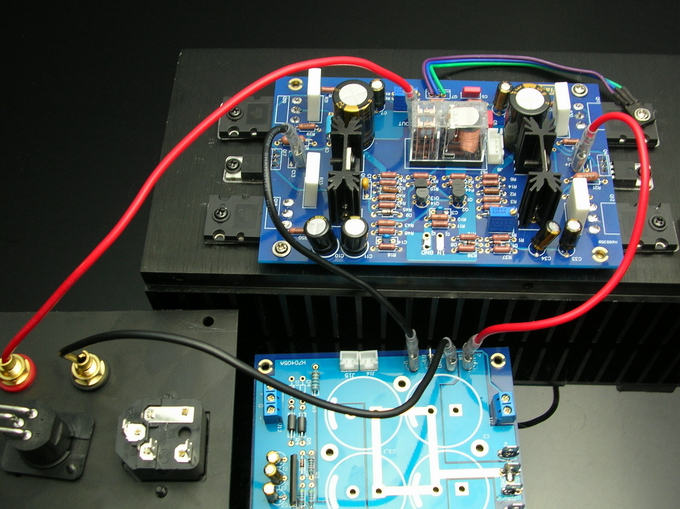

确保零件正确安装后。先不要装4个大功率管(D669必须装上)。图A一样把装好的PCB装到散热器上通电测试!
所有测试前变压器的初级一定要接保险丝。10A规格。
电源板通道测试,确保电压正常。没发热。
功放板的信号输入短路(功放板上J2.J5位置)J1接电源板的V+ , J7接电源板的V-
J8是保护监测控制,一定要接上,如果不是输出端子不会有信号。
通电,远离。2分钟后没发生爆炸发热等异常现象后可以接近监测工作电压。
尝试调整R13,同时测量输出端对地电压(图B) ,调整R13应该能让输出端子在0V附近变化。这样就证明一切正常。
断电,接上功率管,用导热硅脂把功率管与散热器的接触面填平(要加云母片绝缘),因为功率管发热大,接触热阻大的话会让管子热量不能尽量散去而烧坏。

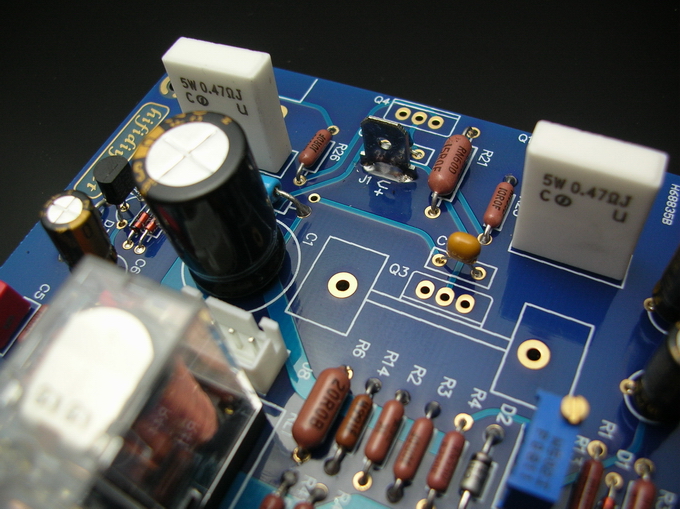

按图指示接好功率管。通电,如果继电器能吸合,就测试0.47欧电阻两端电压,同时调整R20见图C,让0.47欧电阻两端电压为:240MV(甲乙类为47MV),再测量输出端对地电压,调整R13,让电压尽量接近0V。半小时后复调一次。如果偏移量不大,证明散热器跟热补偿管都正常。可以整机组装。组装后热机半小时监测一次0.47欧电阻的电压,输出端子的对地电压。有条件还应该用示波器监测有没有振荡现象。一切正常就可以接上音源喇叭试听。

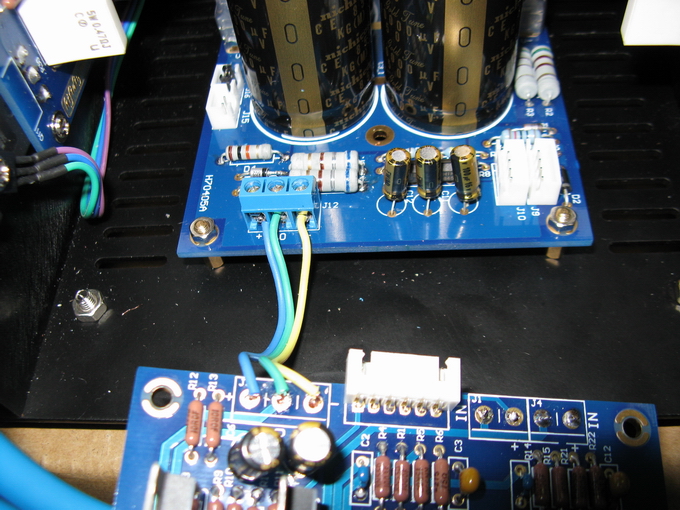

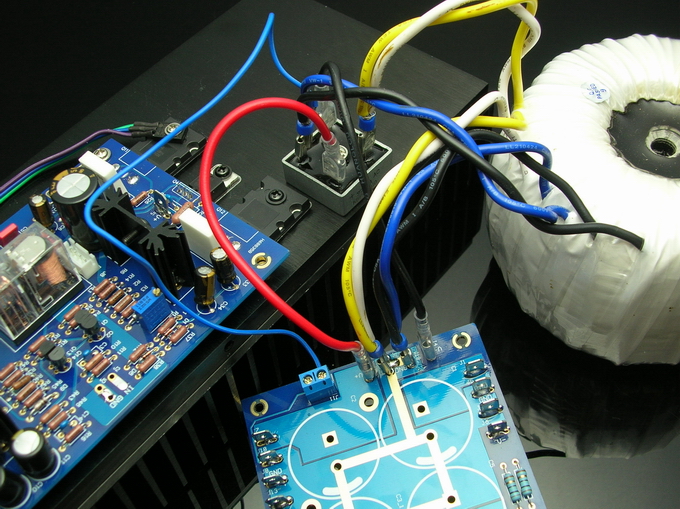

3)请一定记住有根交流线要接到J11的左边






见下图:





4)甲类电源板和甲乙类的不同
下图为甲类,有几个元件请不要装,电容为22000UF



下图为甲乙,电容为10000UF

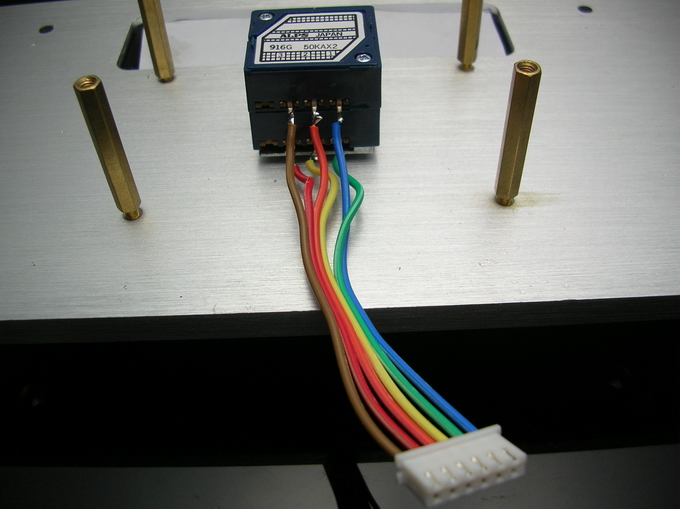

5)电位器的接法(我们特别配备了一点镀银线,请大家自己制作这个线




上图只是图示,大家必须用这个线自己做!



6)关于接地点,请从信号输入的位置拉线接地(就是RCA的负),见下图,我们特别送的一个4*5的白锣丝就是用来接地的!

特别再次提醒,要是前后级的话信号线最好按照我们的位置走!







7)请仔细观看这个小电容---HIFIDIY本次的小电容全部是进口的

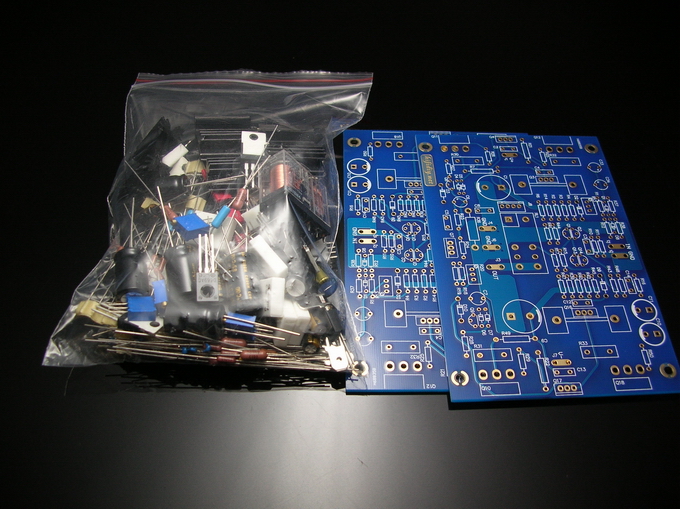

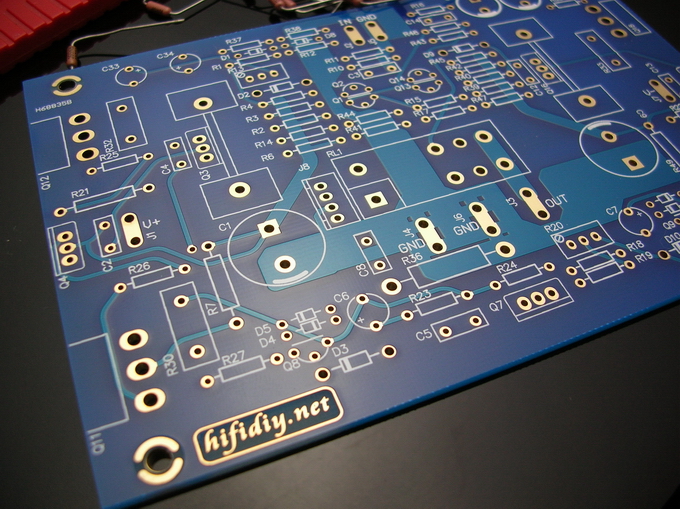

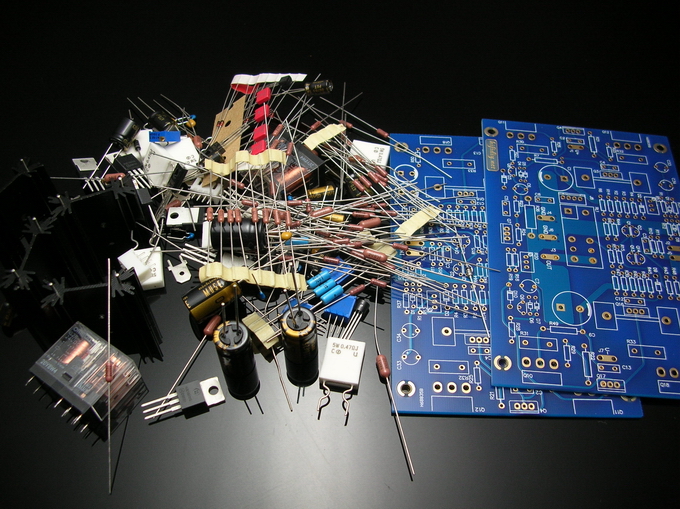

您收到的功放套件将是这样的

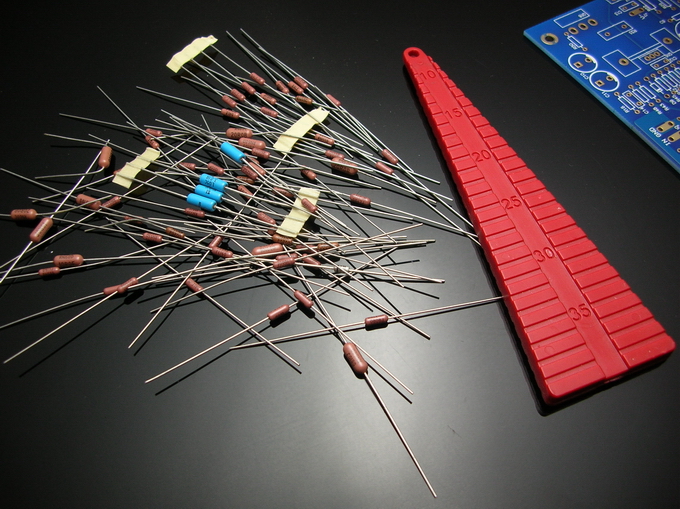

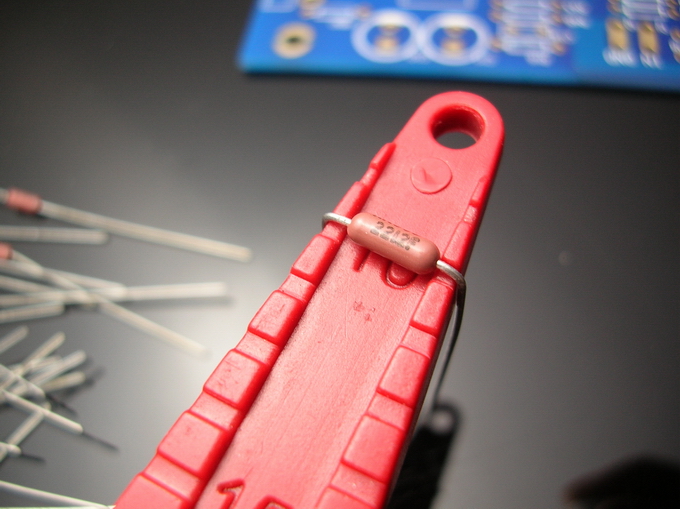

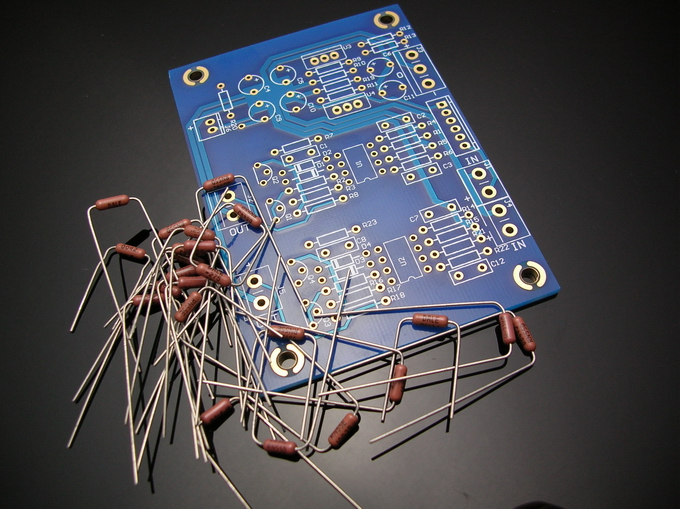

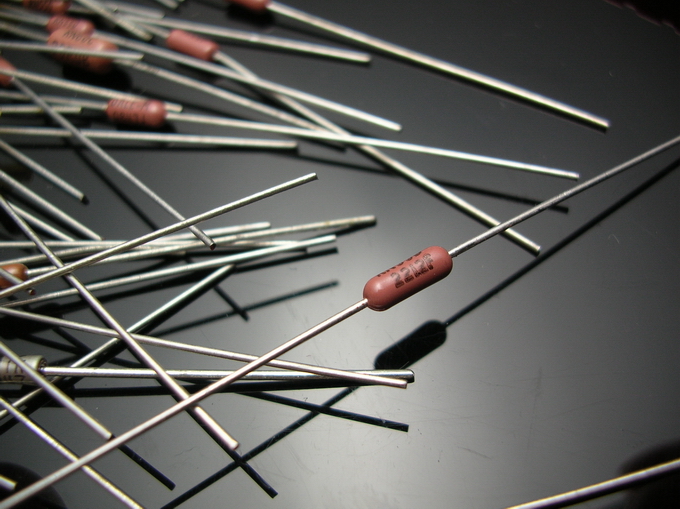

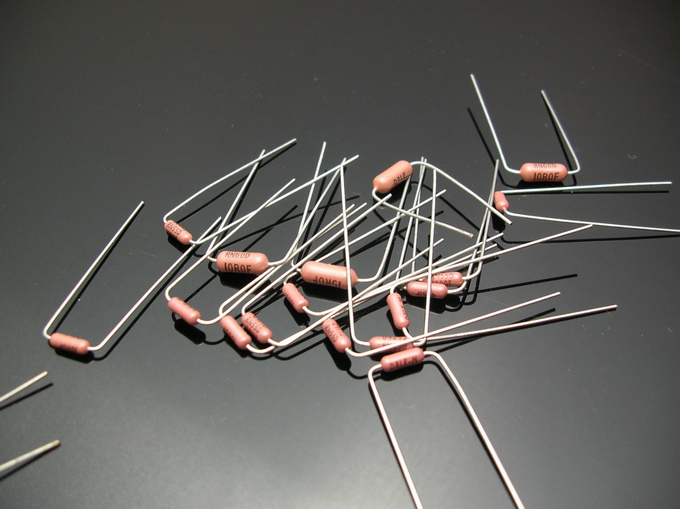

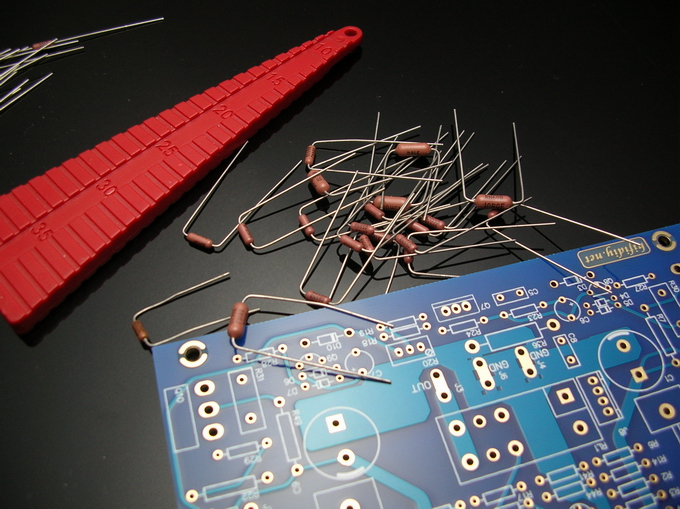

对电阻进行弯曲,特别提醒本电阻为DALE的,是字母标明数字,请您一定测量,然后最好把字的向上

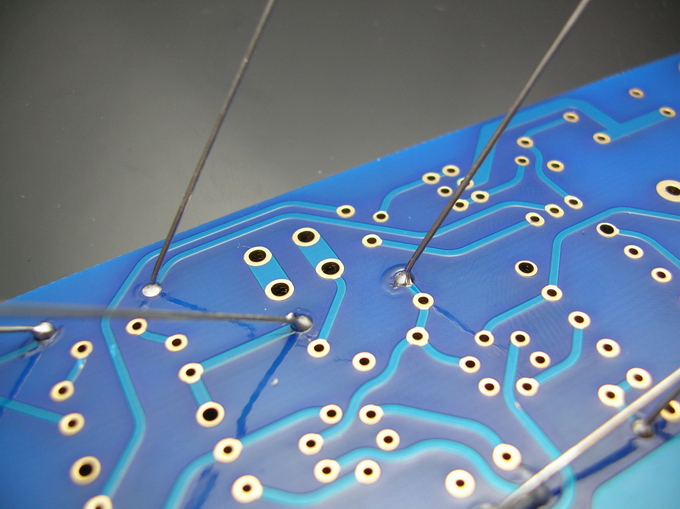

进行焊接,特别提醒必须双面焊接,因为是甲类,工作起来温度高

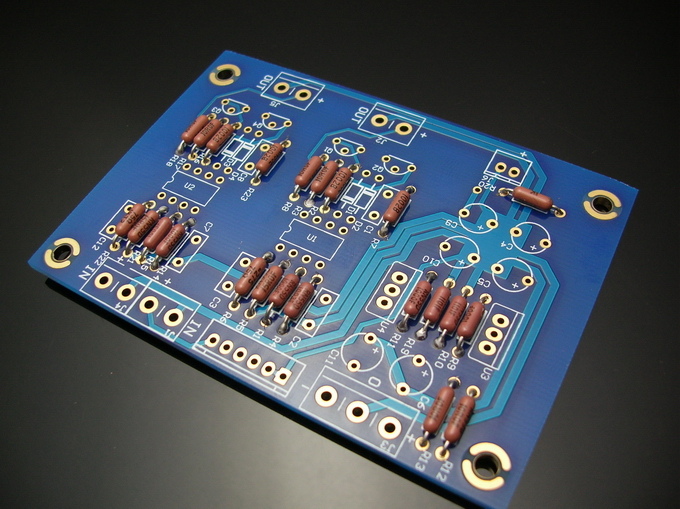

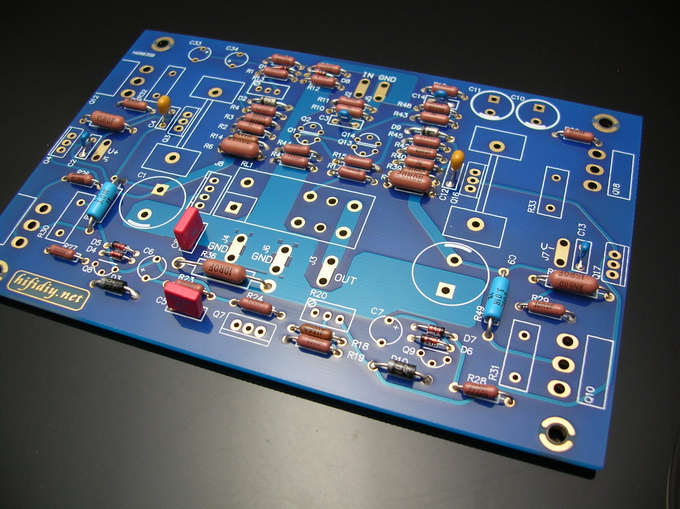

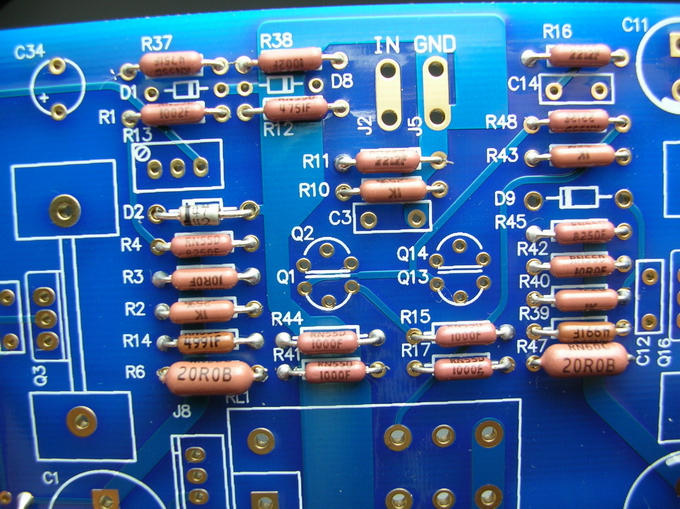

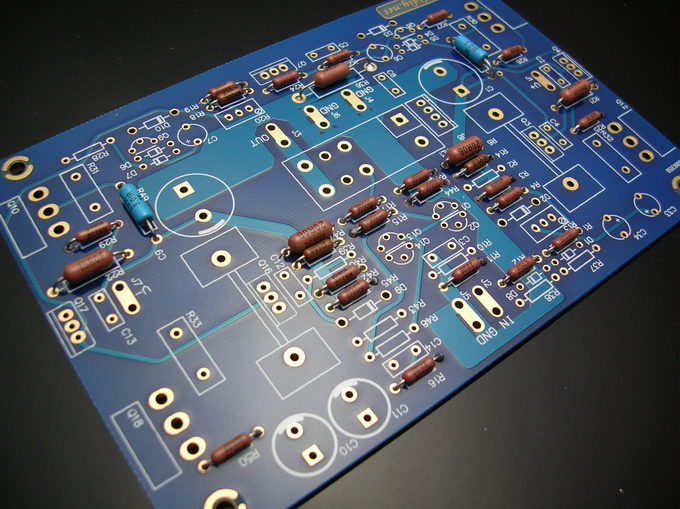

电阻越来越焊越多啦!



正面观看(甲类)

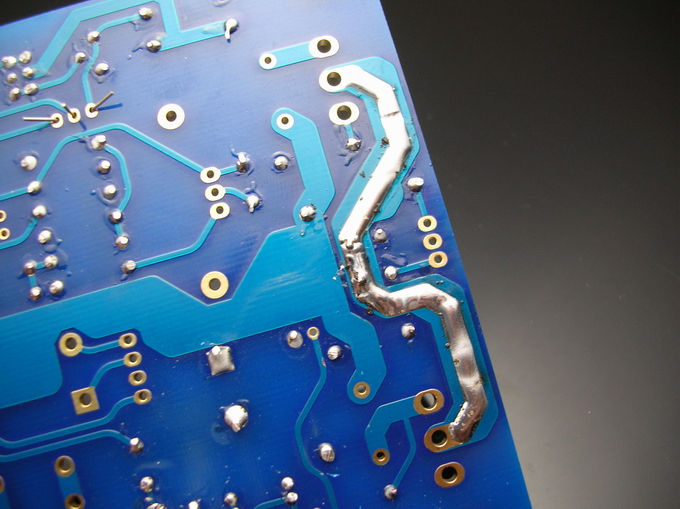

反面大电流位置最好上锡

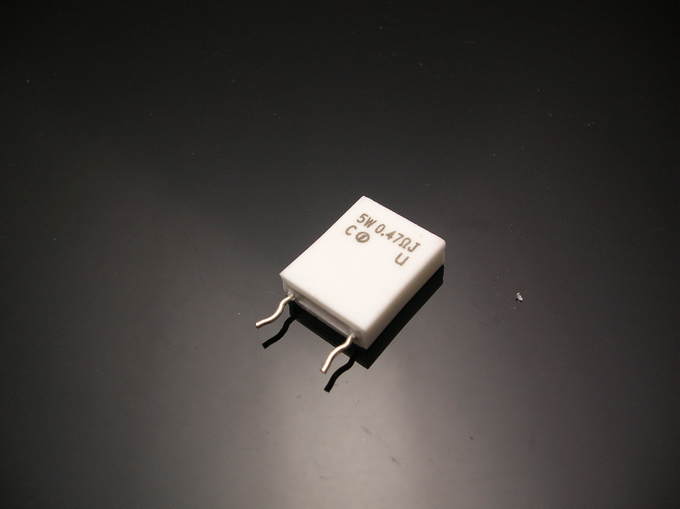

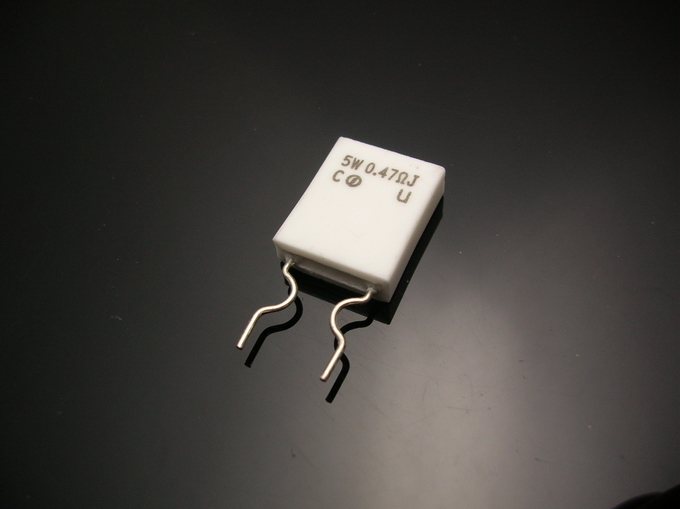

这个电阻最好这样安装!

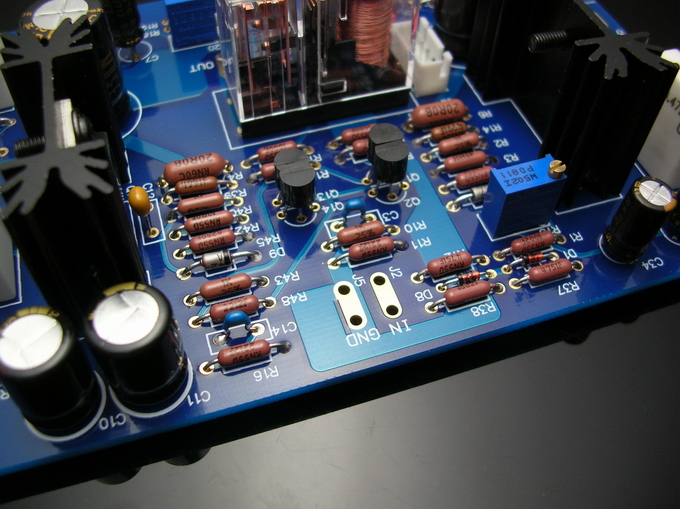

元件越来越多啦!





焊片也要正反焊接!





输入端建议不要焊接焊片

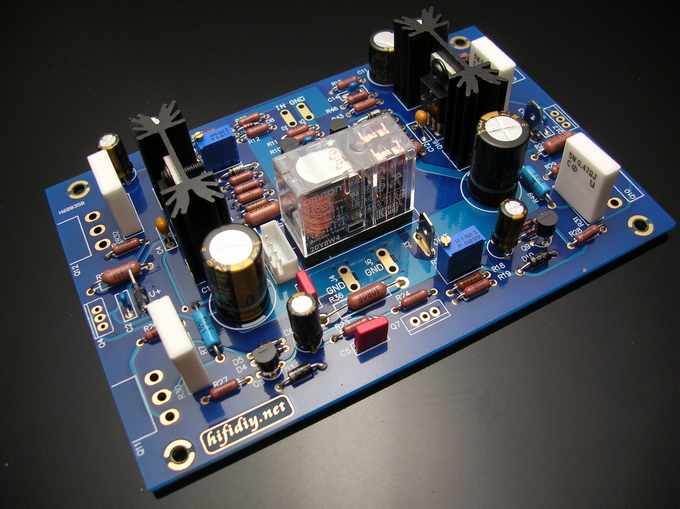

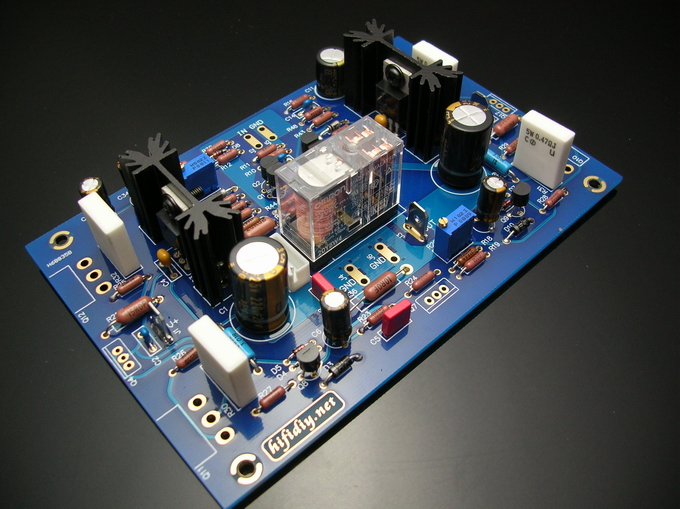

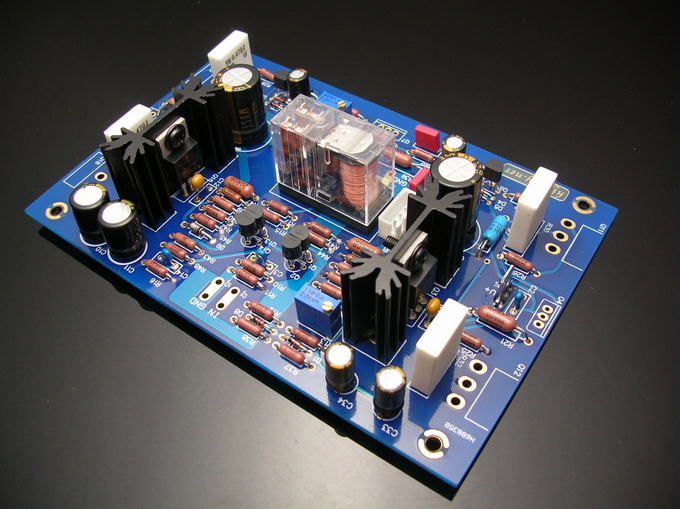

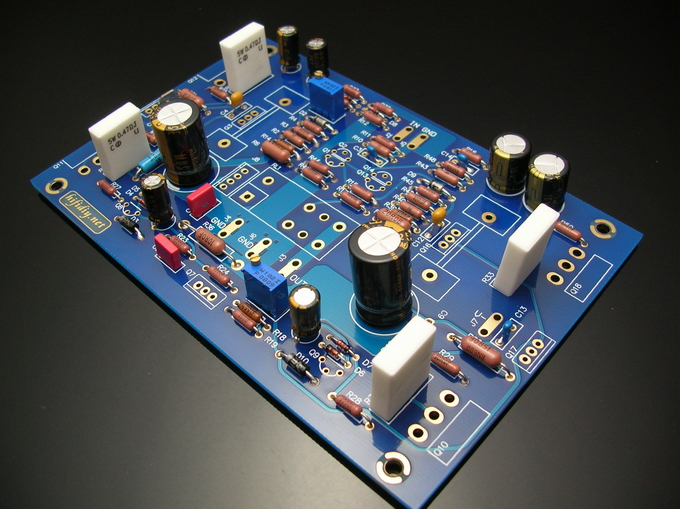

焊接完成!

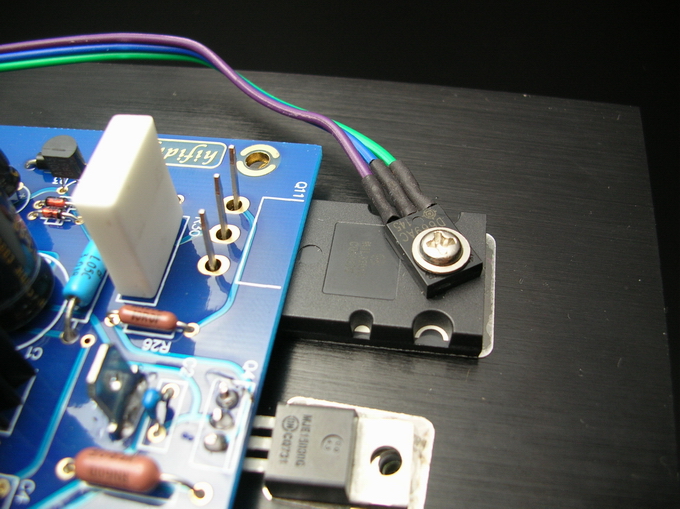

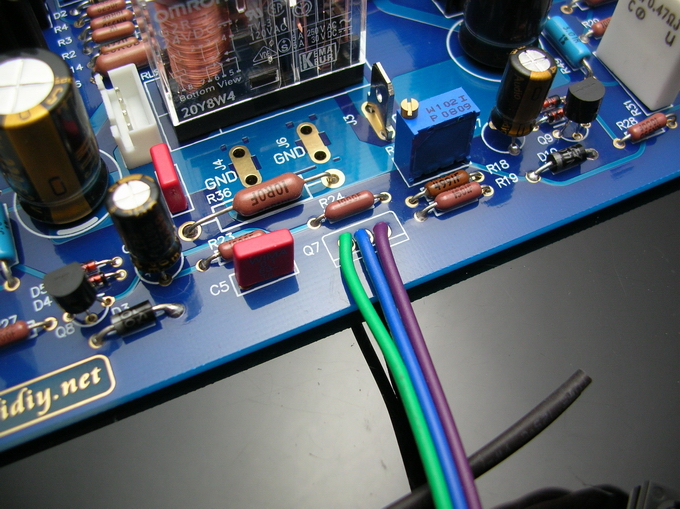

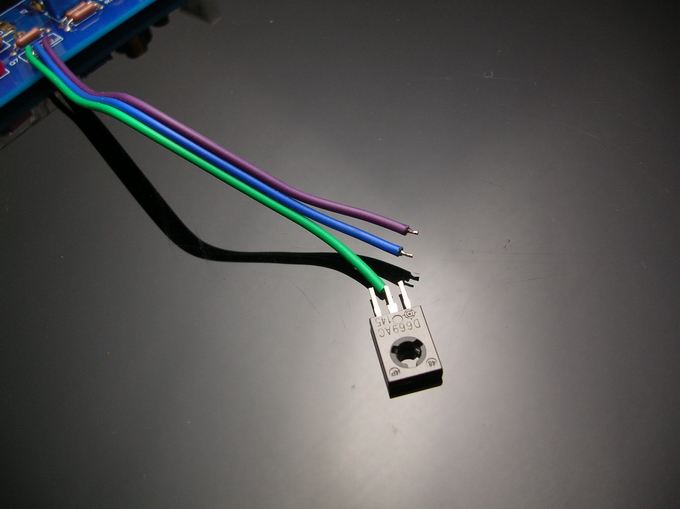

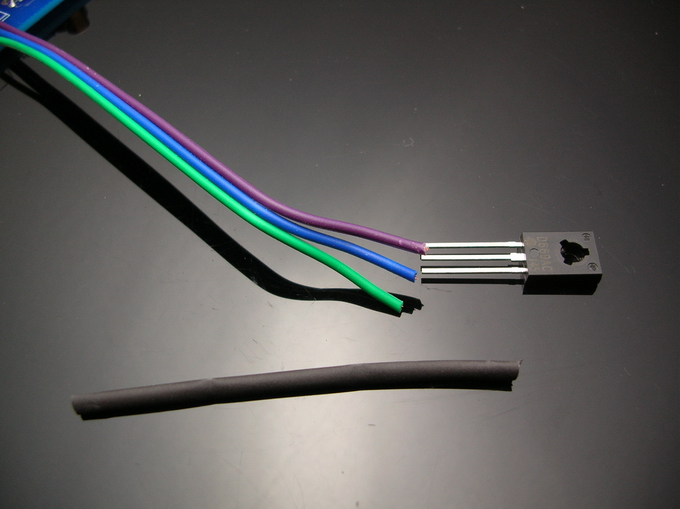

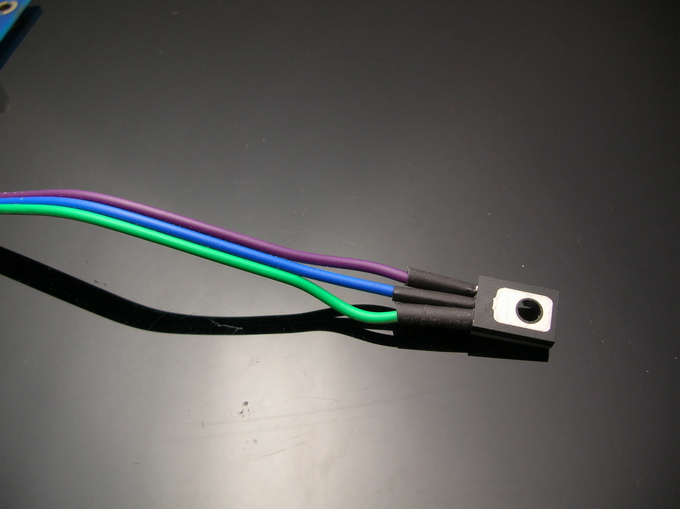

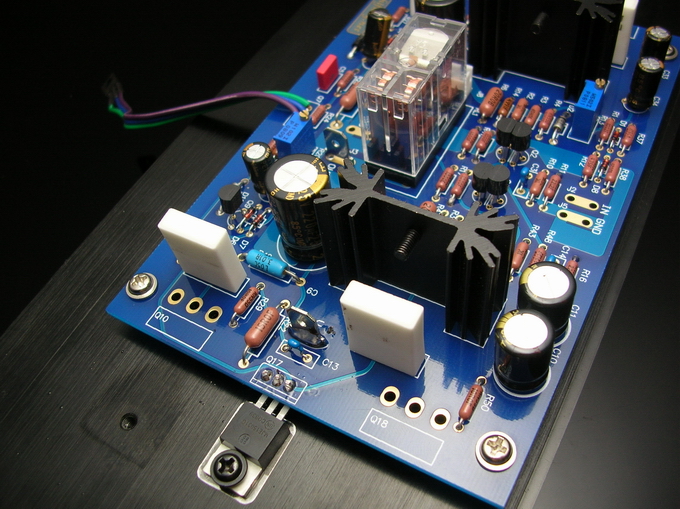

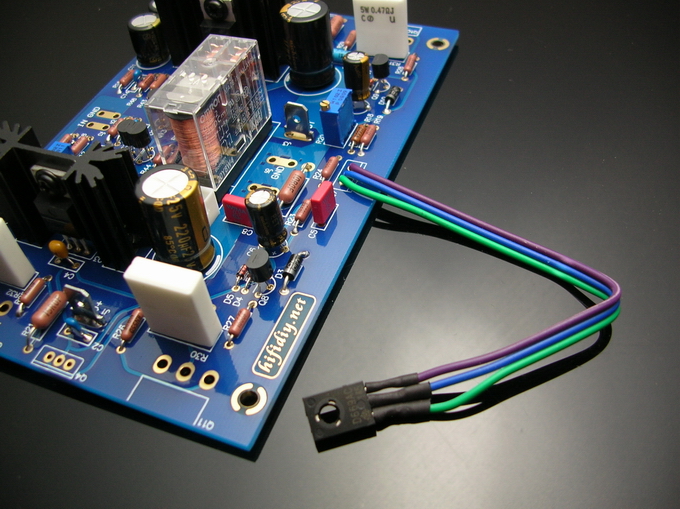

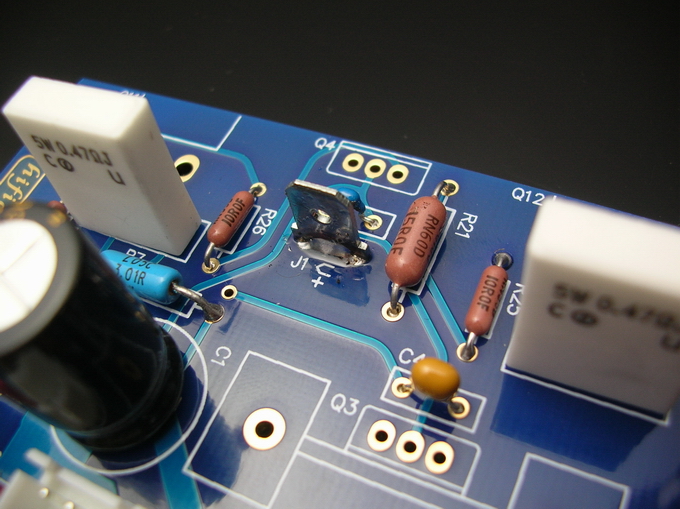

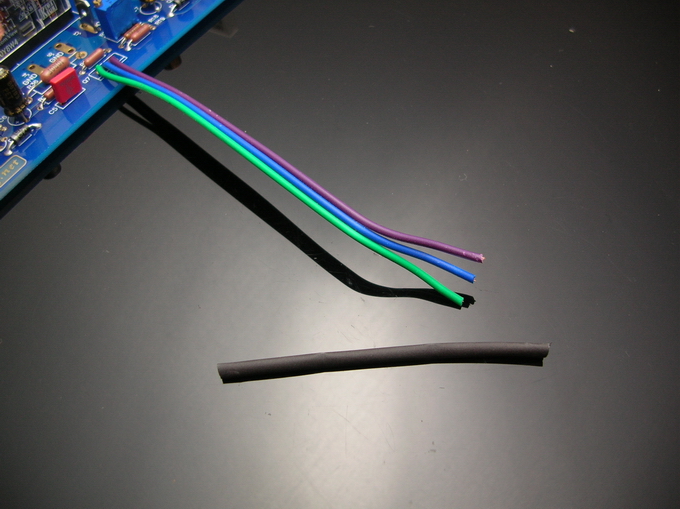

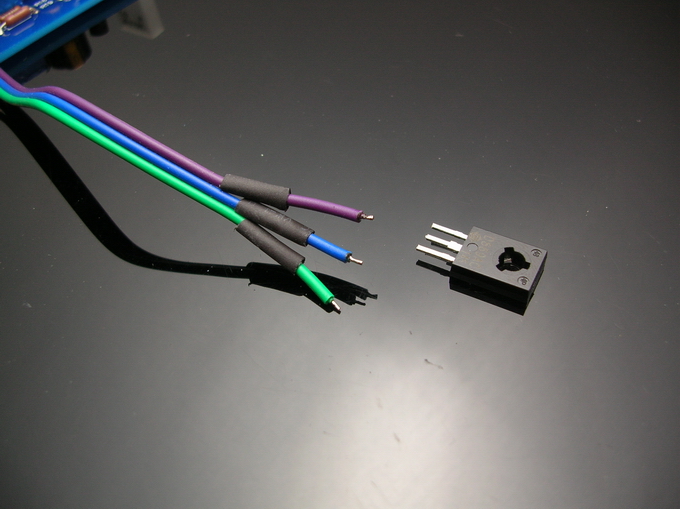

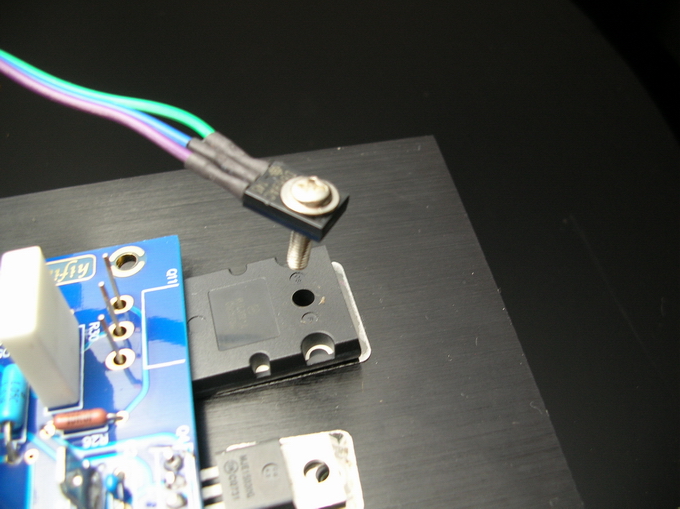

特别注意本处D669的焊接方式,请使用附送的线













请一定仔细看清楚,线的颜色和对应的位置,必须和下图方向和脚位一模一样





请再仔细核查一次!

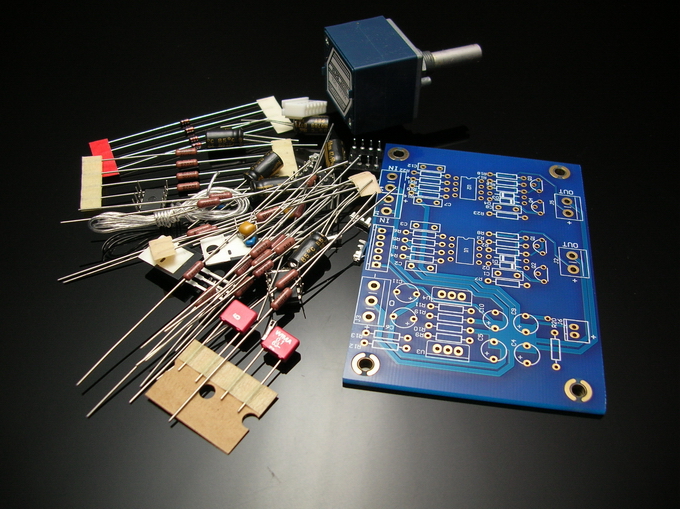

要是您定了前后级,就开始焊接啦!

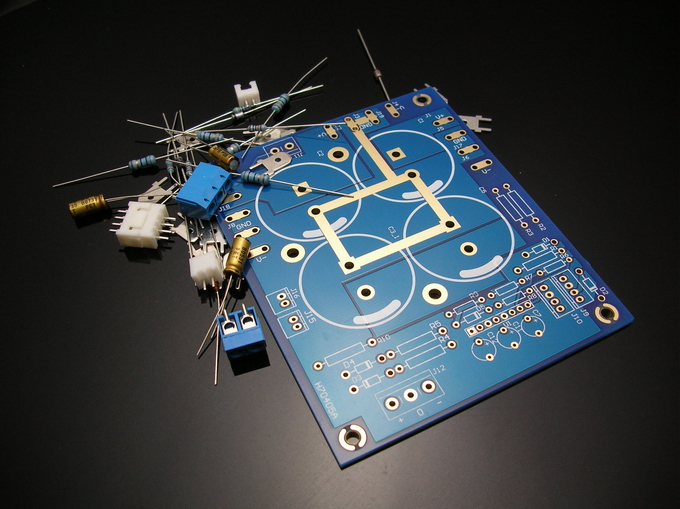

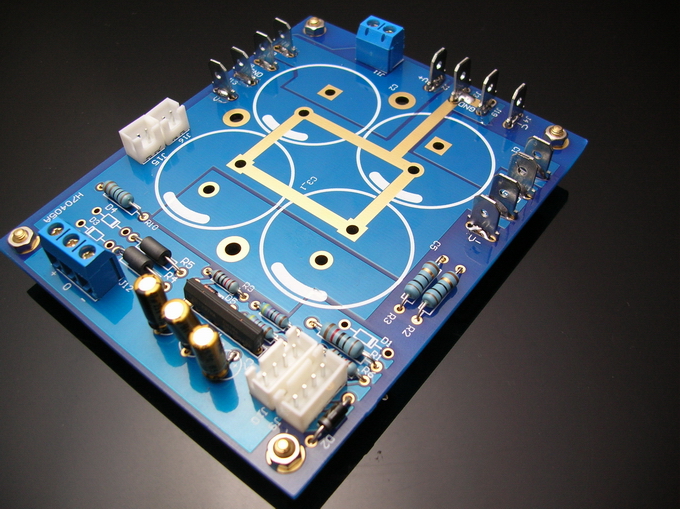

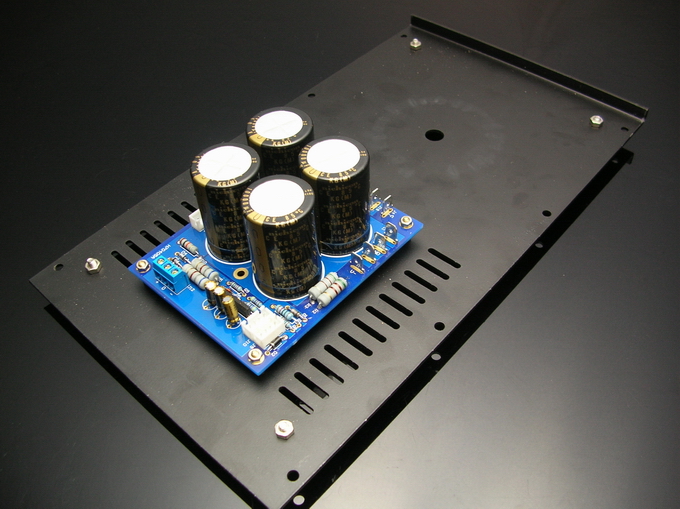

电源板!

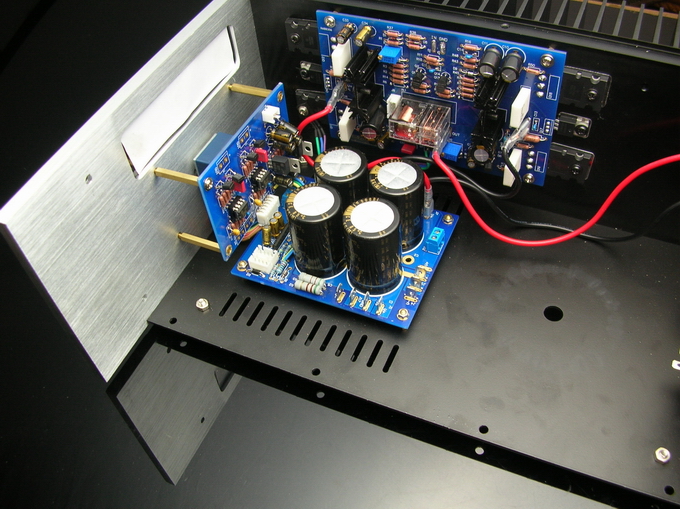

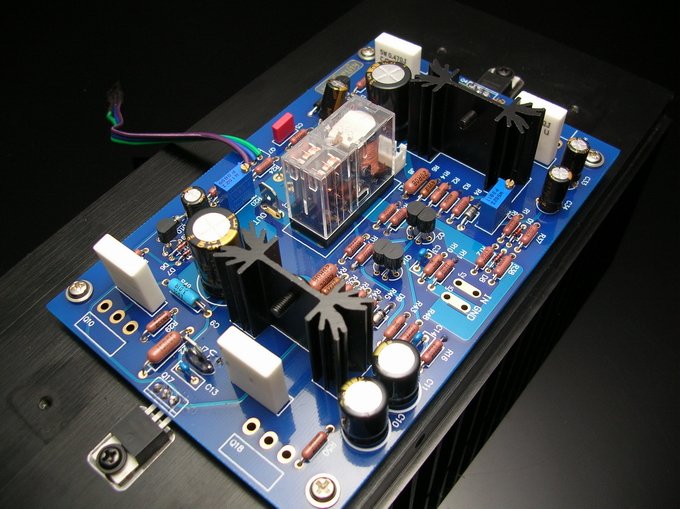

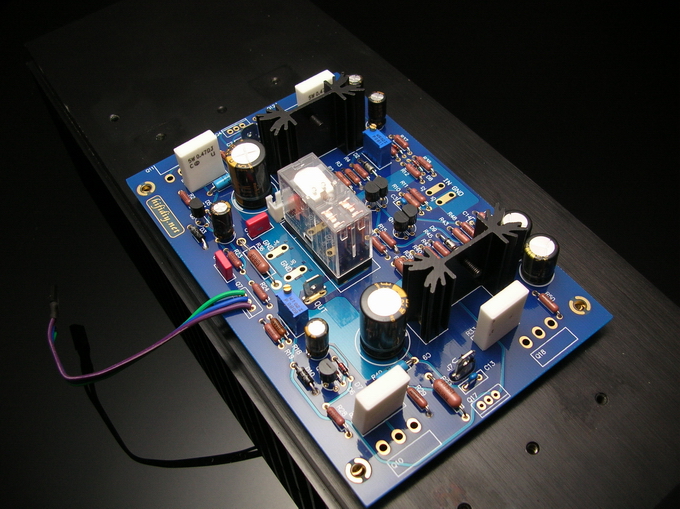

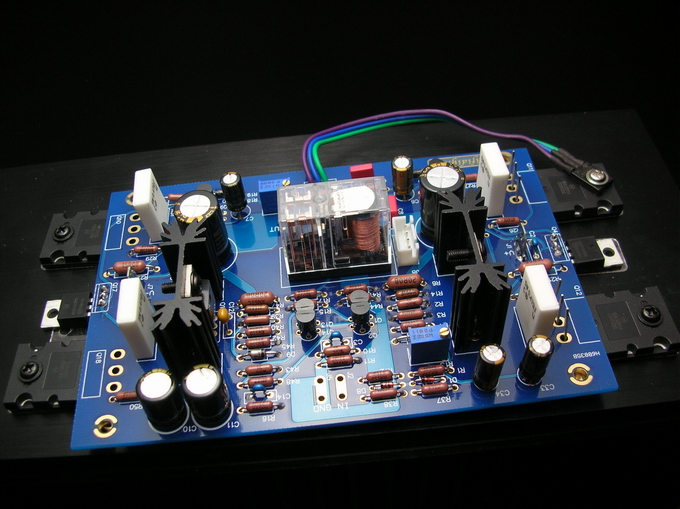

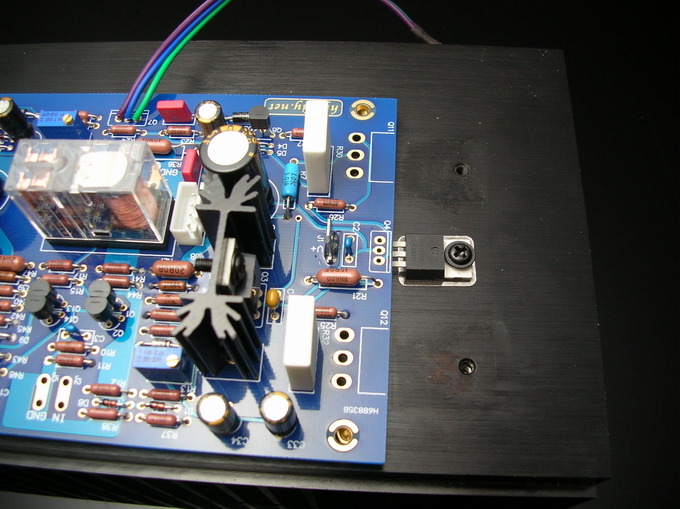

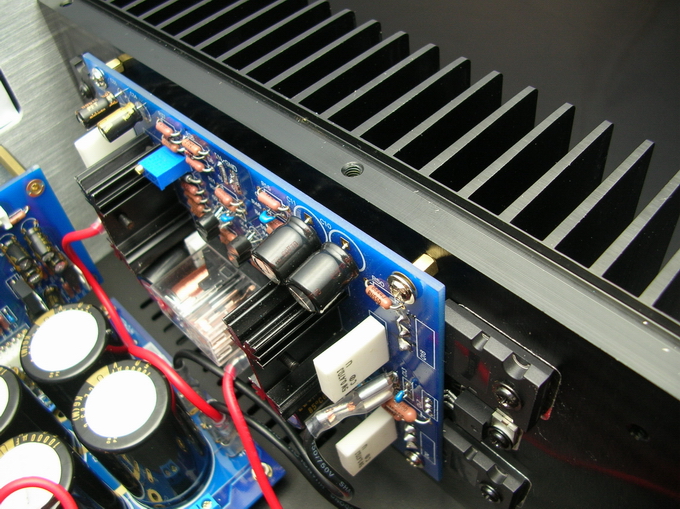

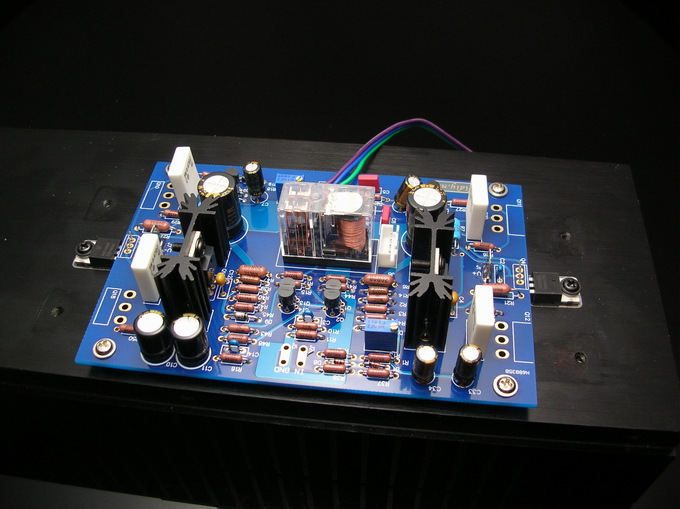

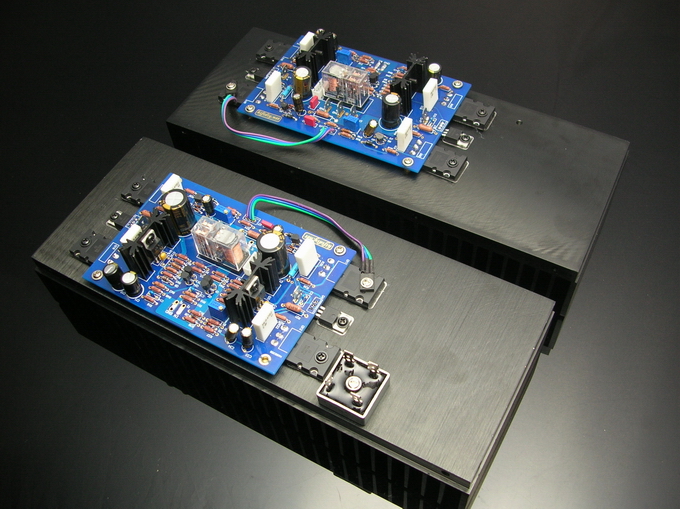

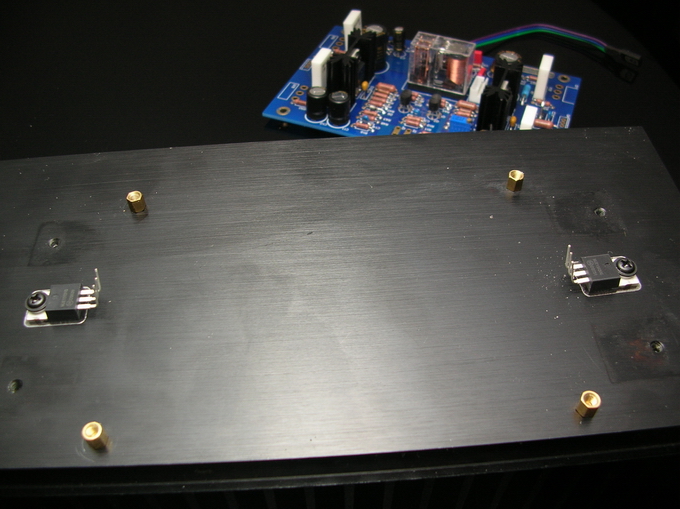

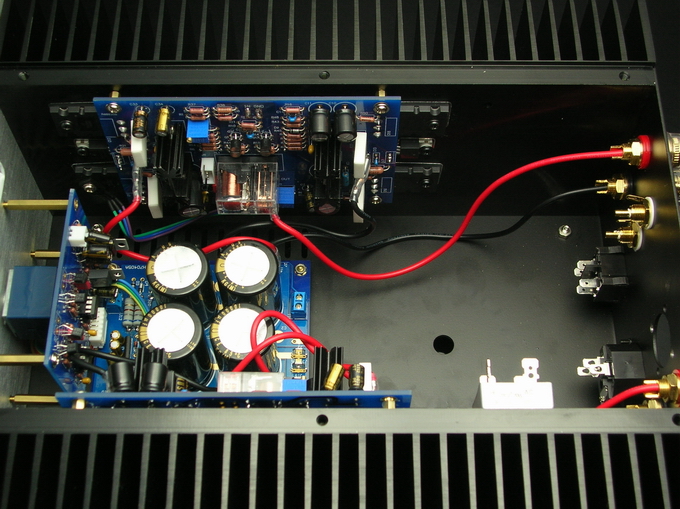

在调试的时候请一定先这样安装到散热器上调试好了再安装到机器内部!

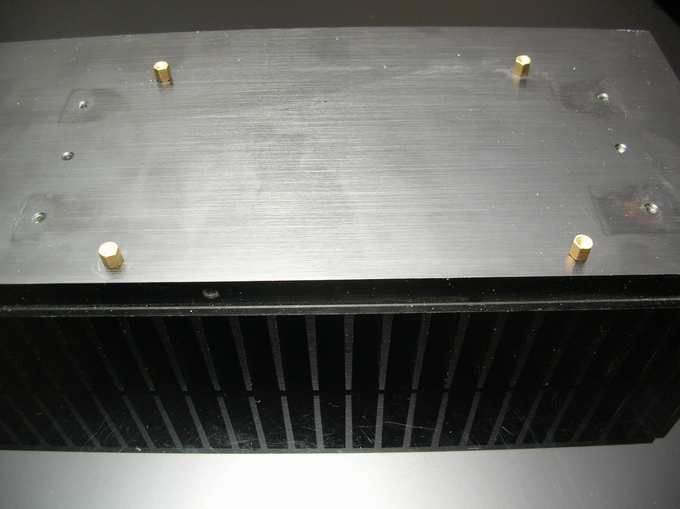

定位:本处采用3*5铜柱

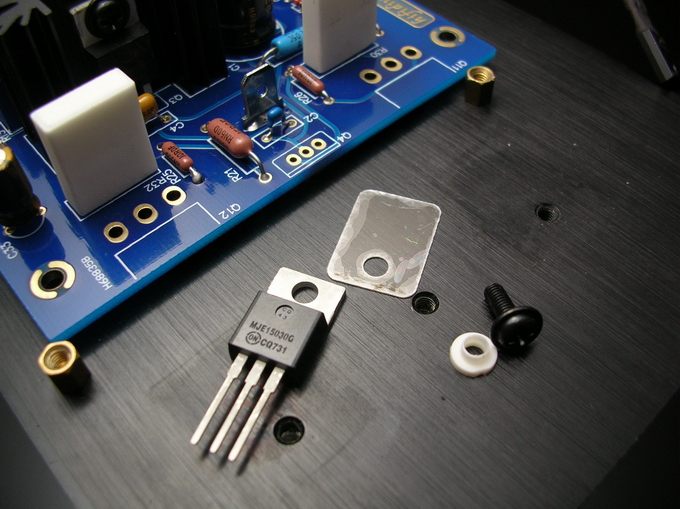

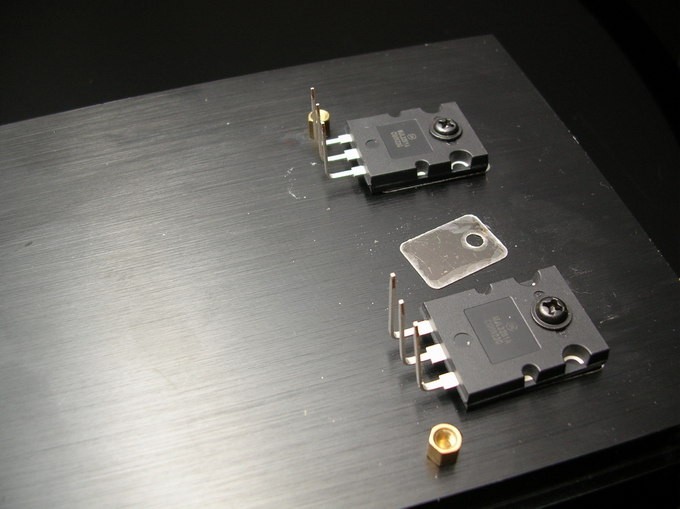

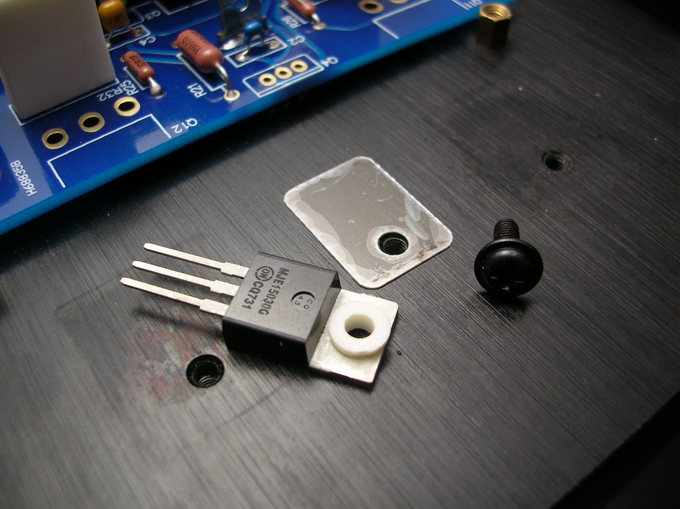

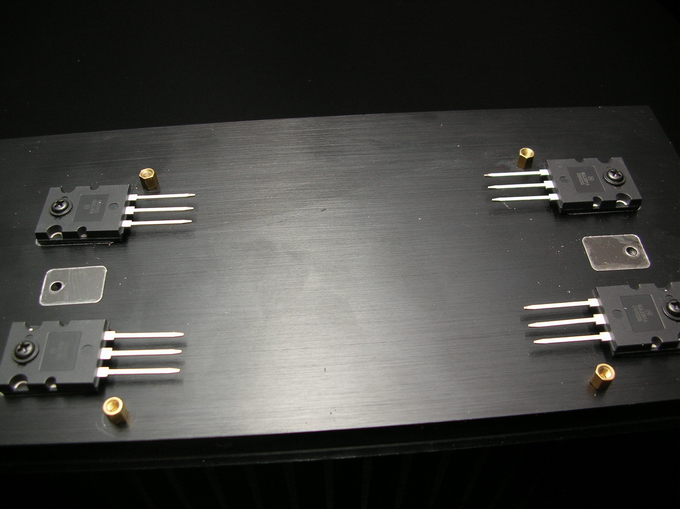

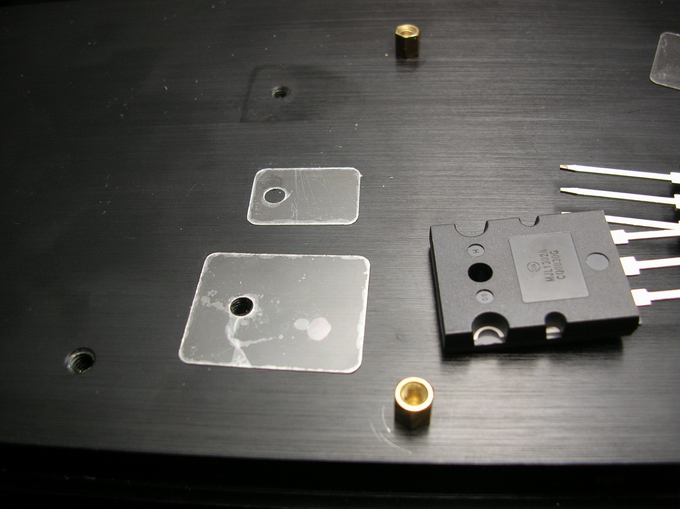

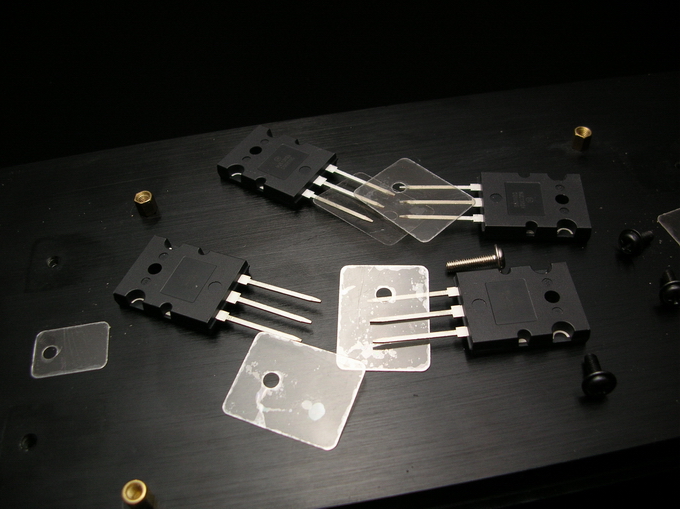

请仔细观看绝缘垫和帽的使用!

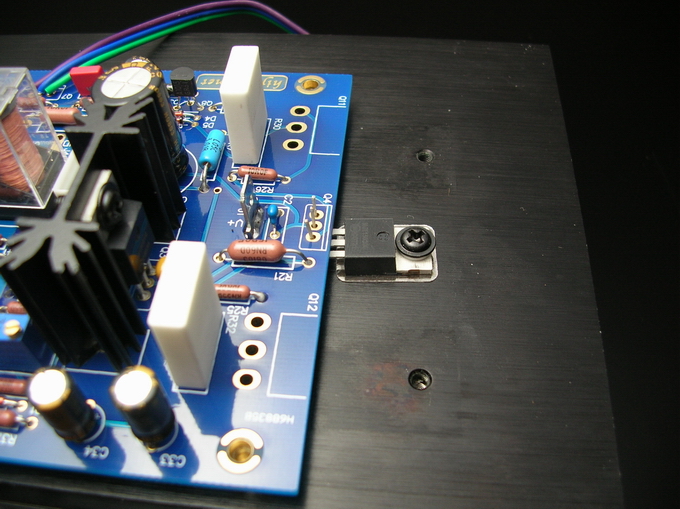

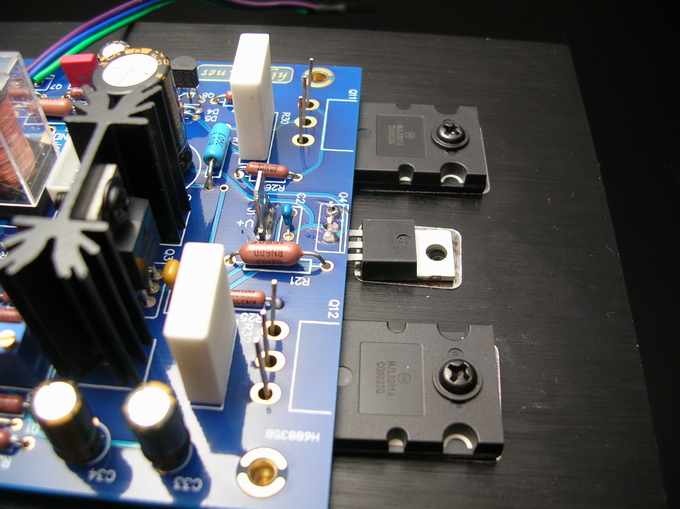

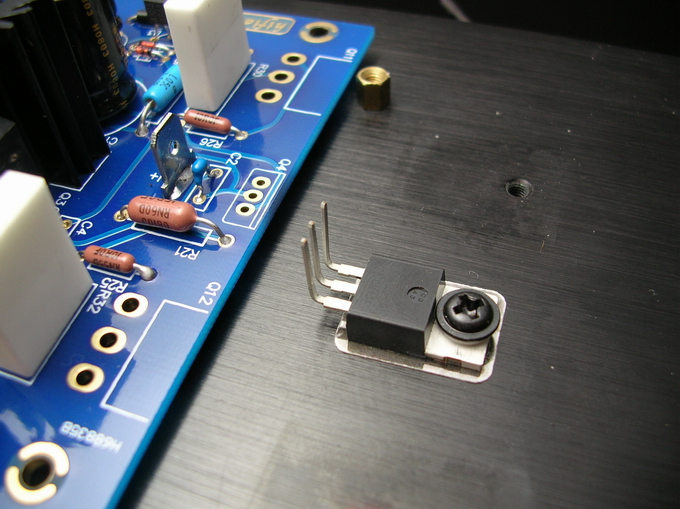

先固定管子后对比PCB位置后弯曲管脚







两边插进去后固定锣丝,然后焊接!







然后大功率管也是同样的方式











记住采用3*12的安装这个

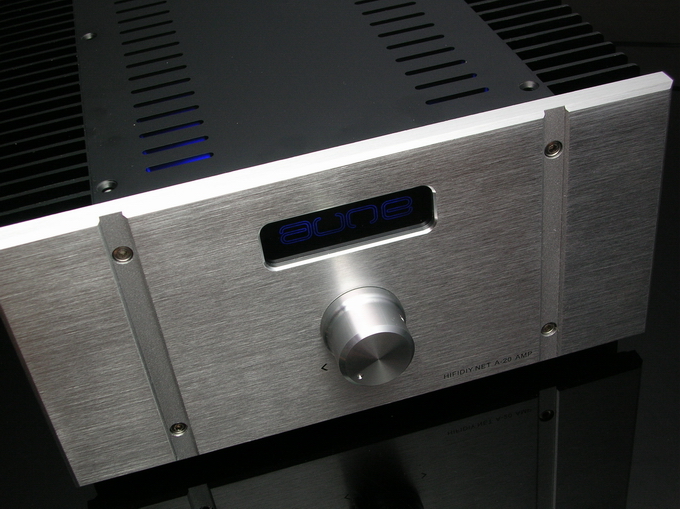

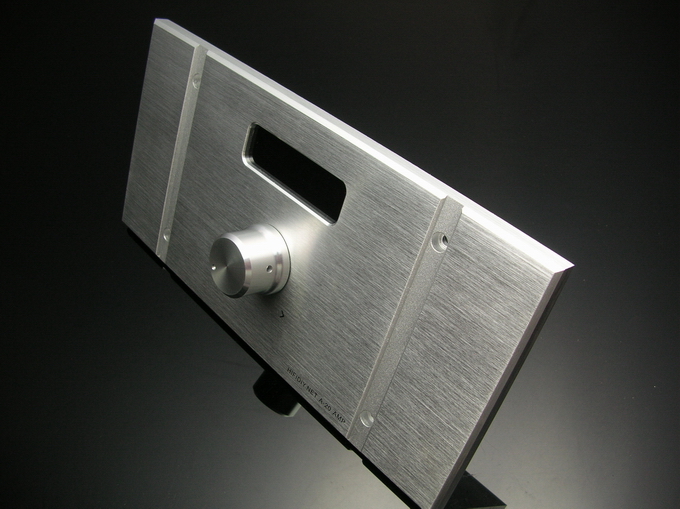

面板



侧板安装完成后!

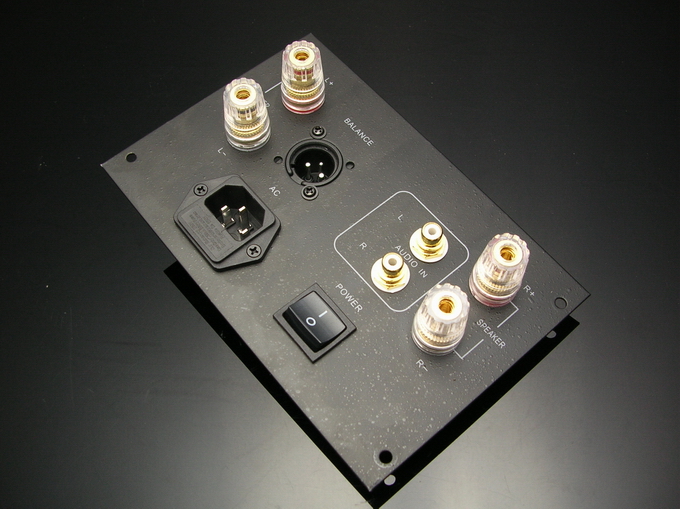

背板--因为是面向DIYER,所以我们预留了平衡孔作为大家自己多种玩法,我们出的正式版将不带这个孔!

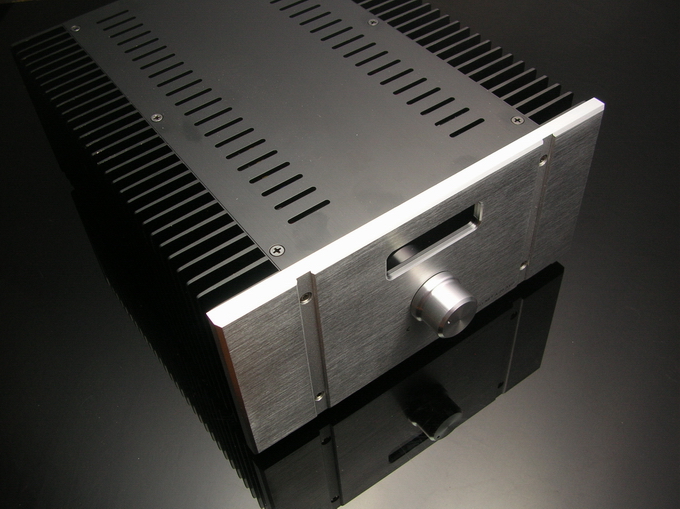

特别设计的顶板!

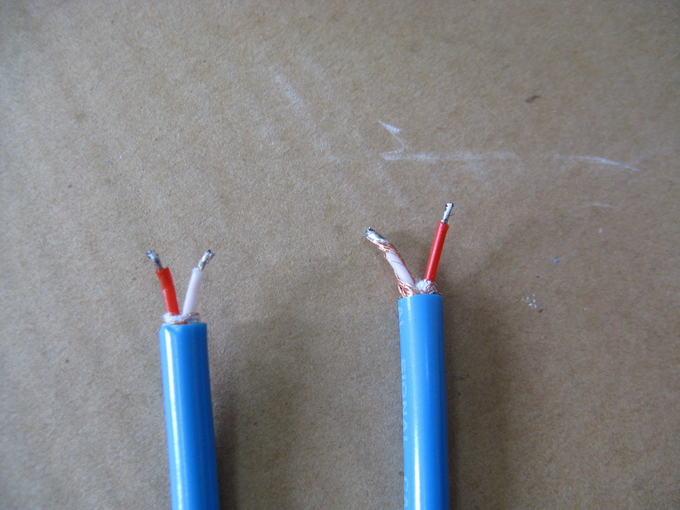

信号线最好是一边接地,下图为一根信号线的两端!左边的头子接输入(RCA头子)



信号线必须这样走,如果是纯后级则无所谓

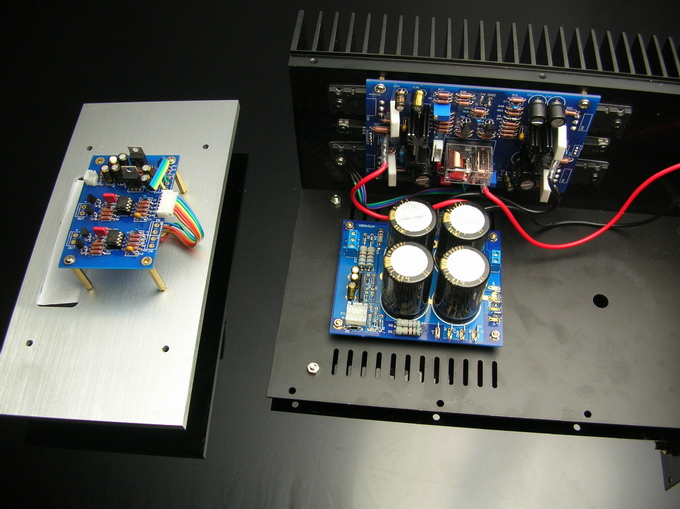

前级接线

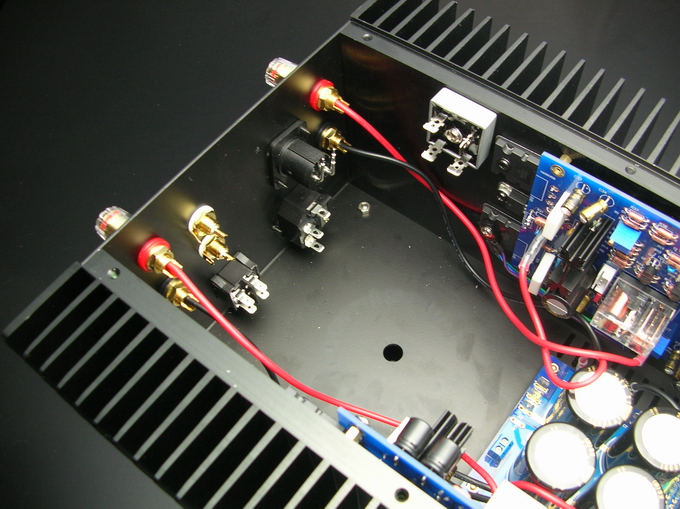

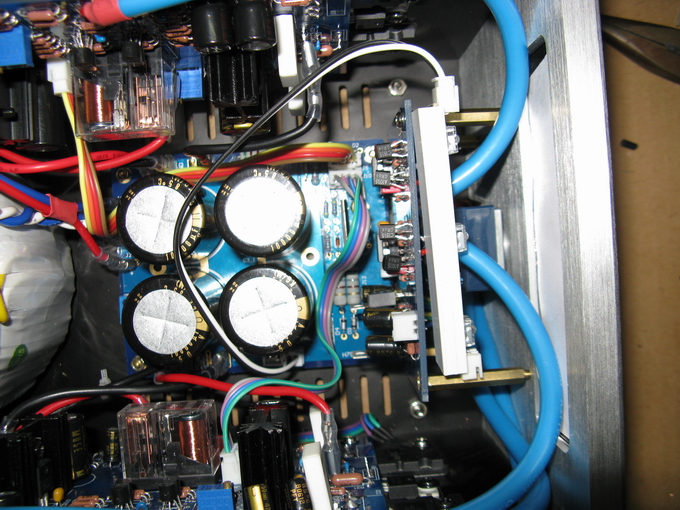

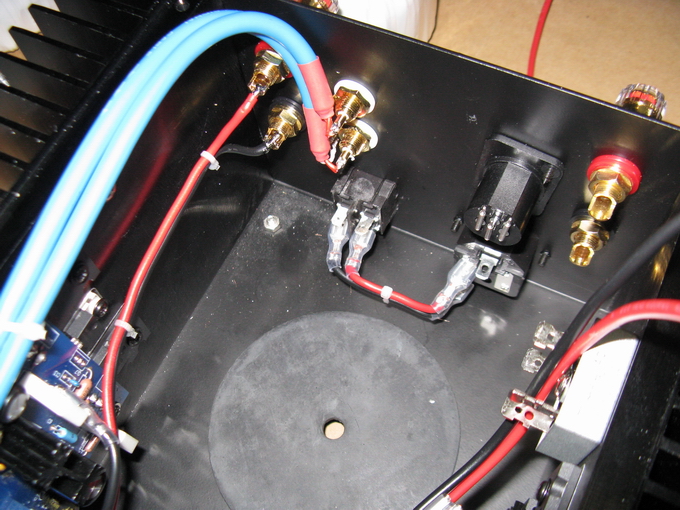

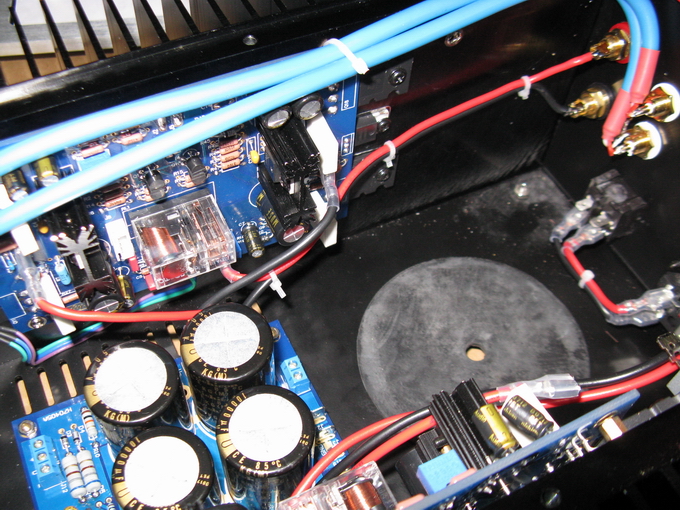

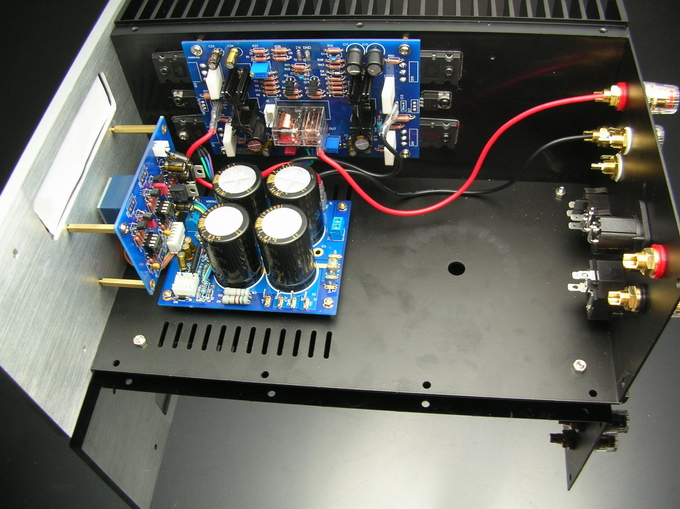

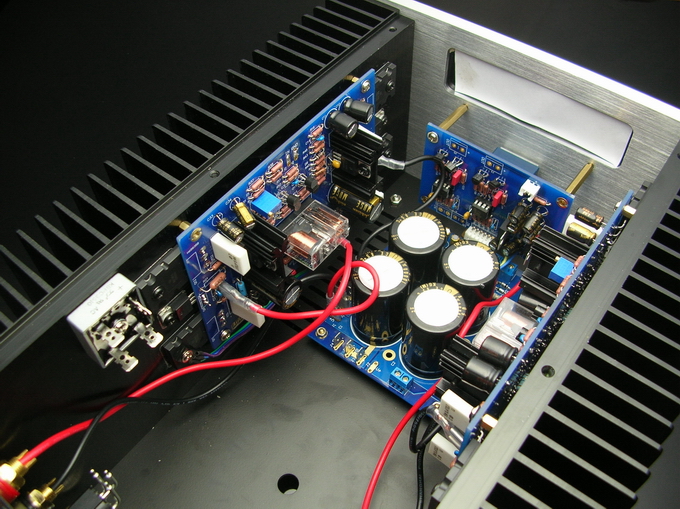

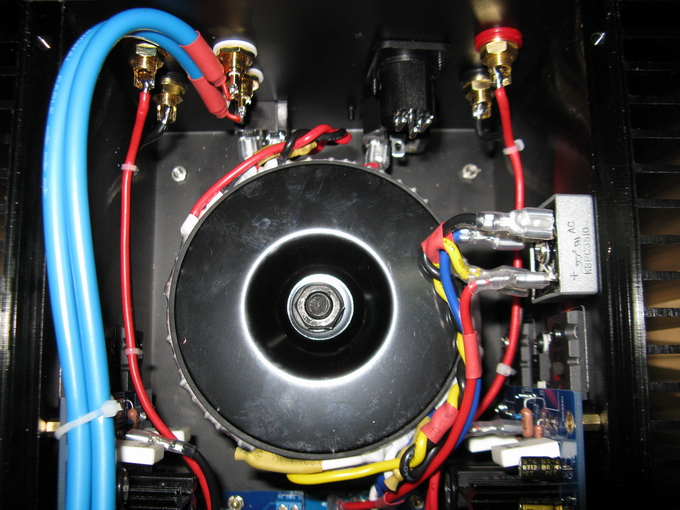

内部布线图!

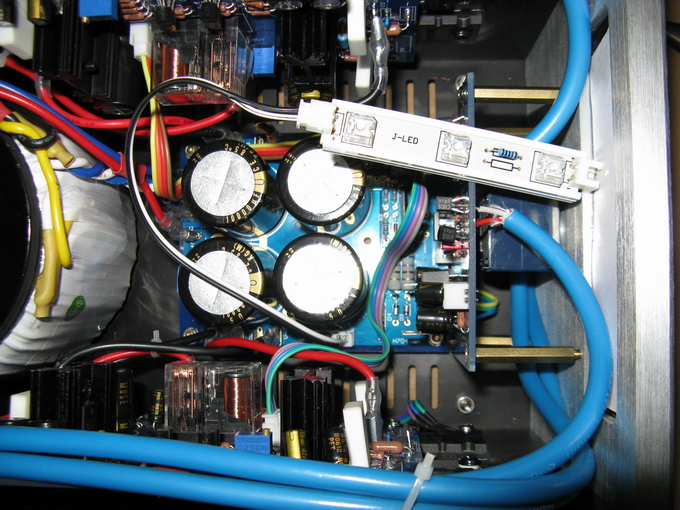

背光灯接法,请一定记住要把并在一起的另外一个口用跳线帽短路!

背光灯请用热融胶固定,然后特别提醒:面板亚克厉后面用胶粘张白纸,起韵光作用!

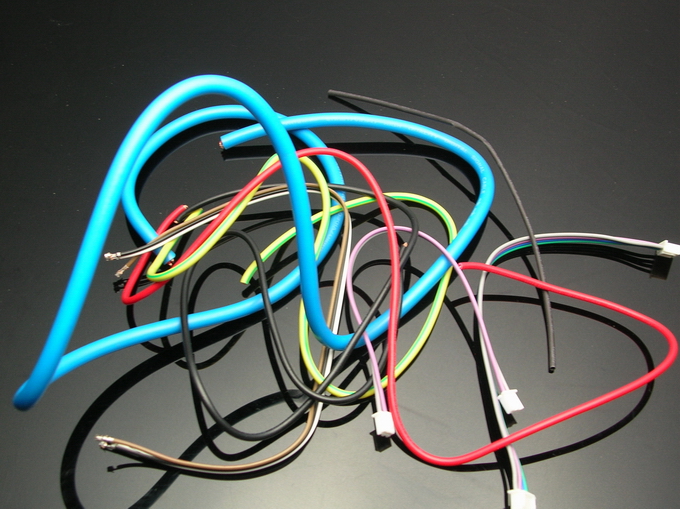

我们特别送了一些基本的线,如果要是尝试搭配不同的音色,您可以使用更高级的线---我们只是基本配置!

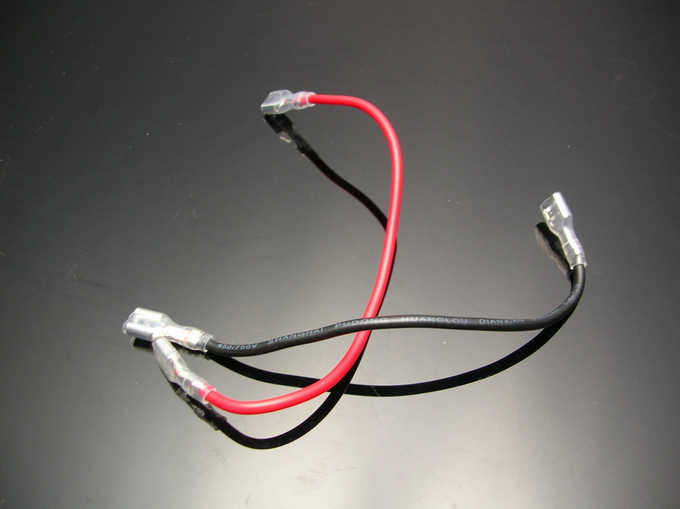

这个线头就需要您自己做啦!最好是焊接后然后用尖嘴钳夹牢----记住,这个必须自己DIY,不要说自己连线都不会做!

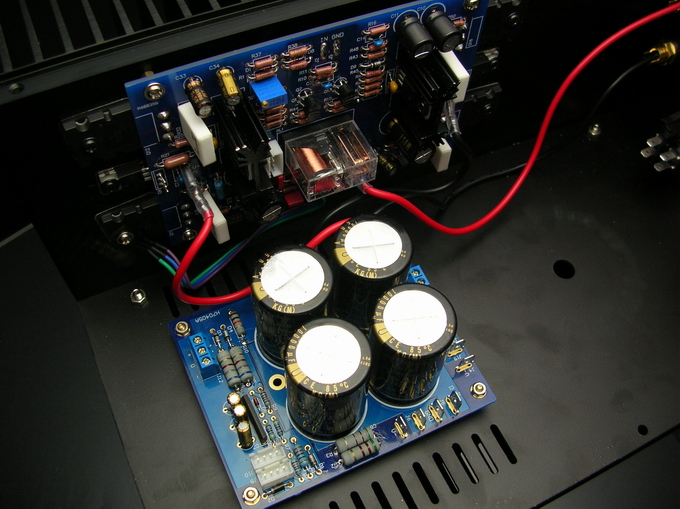

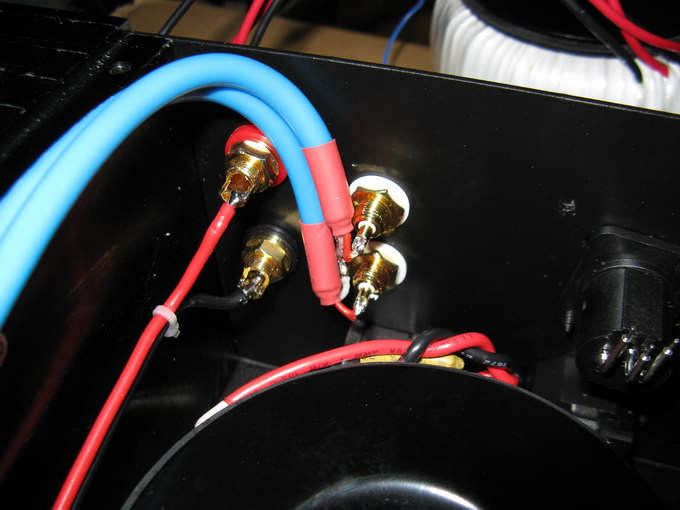

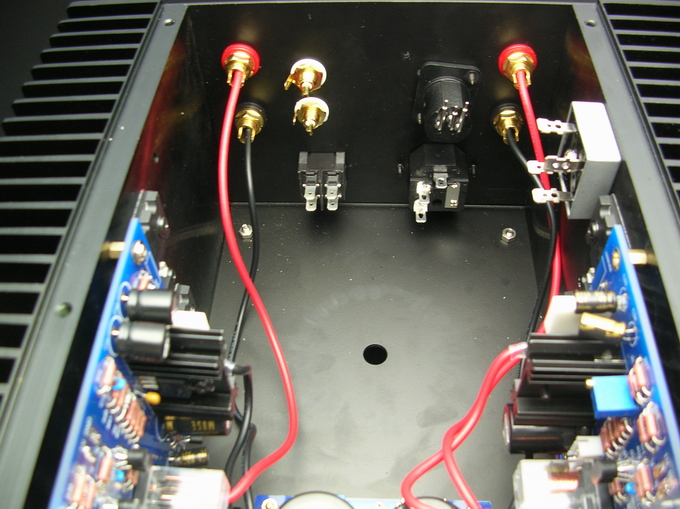

接线情况!

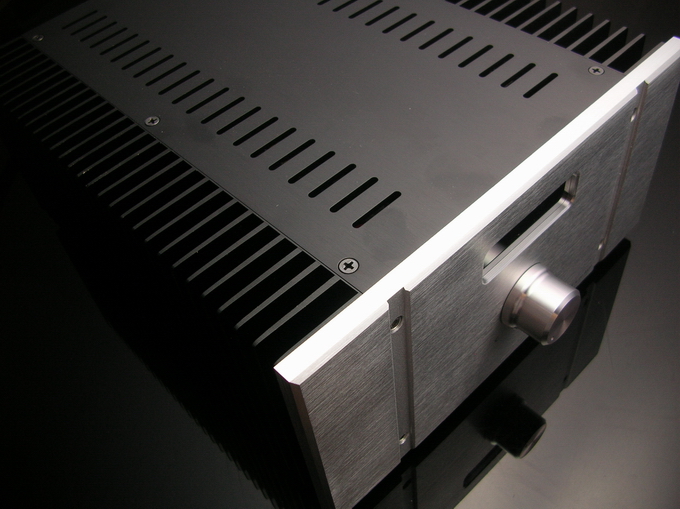

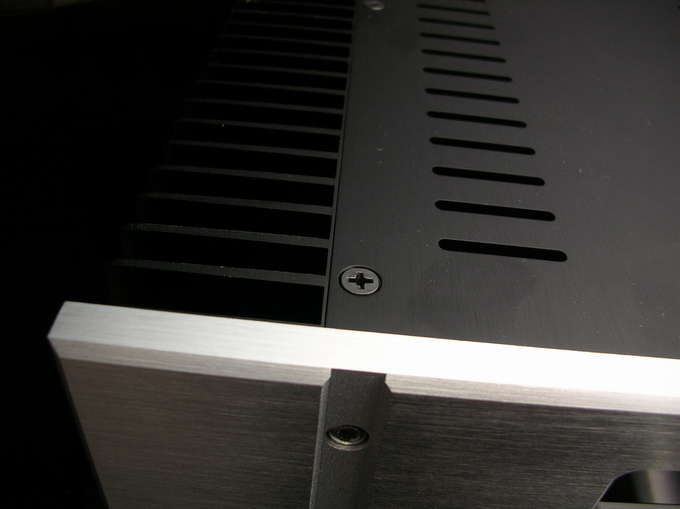

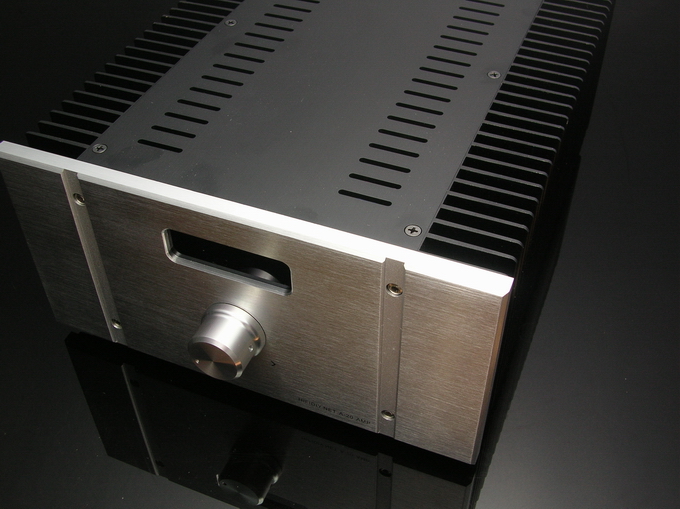

机箱细节!














10

主题

0

好友

346

积分

业余侠客 当前离线

Rank: 4

UID
12538
帖子
283
精华
0
经验
346 点
金钱
255 ¥
注册时间
2006-9-20
发表于 2009-9-25 00:03 | 显示全部楼层
太爽了!流了一地口水!又有得玩了!(另外第27图的u2座子反了)
