最容易做的直热2P2胆机！（多图）持续更新，电路图已更新到31楼！

siwi · 发表于 2009-8-22 12:00

最近终于有时间，搞了套2P2直热单端前级，一直担心噪音的困扰，却非常让人惊喜，噪音非常小，声音还不错！电路异常简单，值得一玩，废话少说看图

实验机器

有点乱

先上1KHz的波形

在上个100Hz的波形

再上100Khz的波形

噪音电压测试（使用2mV/DIV）

最后上电路图，

需要PDF的在这里

2p2.pdf (34.75 KB, 下载次数: 424)

mosmos · 发表于 2009-8-22 12:05

看不见图

ljhtp · 发表于 2009-8-22 12:07

我也看不见图

siwi · 发表于 2009-8-22 12:11

图上不了，谁帮我啊

siwi · 发表于 2009-8-22 13:03

上完图，自己顶一下！

佑子叶 · 发表于 2009-8-22 13:10

是蛮简单的嘛！！

siwi · 发表于 2009-8-22 13:22

在这里谢谢大GDCD兄！

siwi · 发表于 2009-8-22 13:28

我LME49830原来声音发硬，现在加了2P2后的低频非常有弹性，高频不再刺耳!，在低压管里面非常少见！

siwi · 发表于 2009-8-22 13:48

听到现在韵味出来了，低音开始松散，但却非常收的住

dsh5611 · 发表于 2009-8-22 16:05

正好要做，参考一下，谢谢。

QQ107998624 · 发表于 2009-8-22 16:14

动作真快啊..看我什么时候也搞搞

WGQ电子管 · 发表于 2009-8-22 16:25

确实不错的2P2 学习学习俺也做一个

siwi · 发表于 2009-8-22 16:34

进过4个小时的煲机现在声音已经非常成熟，听《幻想2008-听中国》鼓点干脆，中高频柔顺，气势开阔

sun007 · 发表于 2009-8-22 17:20

线路收藏了

zichao805 · 发表于 2009-8-22 22:15

提示: 作者被禁止或删除内容自动屏蔽

dmx · 发表于 2009-8-23 01:41

搞个DC-DC升压.可以考虑放电脑里做缓冲..以前做过3s4的

小鱼儿NN · 发表于 2009-8-23 01:49

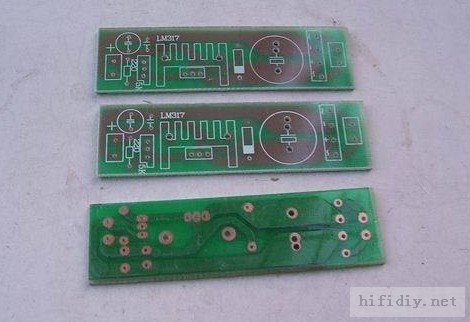

提供电路中的LM317可调电路板(单面PCB)!

dmx · 发表于 2009-8-23 01:52

送的

小鱼儿NN · 发表于 2009-8-23 02:00

你要送你两块又何妨?

dmx · 发表于 2009-8-23 02:01

大家狂pm17楼的大侠吧.每人送5套.数量有限.板子送玩就没了哦
