发表于 2006-4-28 11:17 | 显示全部楼层
<P><STRONG>特别说明:二级管上写有ZY150的为稳压管!</STRONG></P>
<P>本前级使用元件大体情况如下图:<IMG src="http://www.hifidiy.net/bbs/UploadFile/2006-4/200642713314049735.jpg" border=0></P>
<P>电气原理图:</P>
<P>主放大部分,采用3支12AX7型电子管</P>
<P>

HJ-1型电子管前级装机报告

HJ-1型电子管前级装机报告
</P>
<P>电源高压部分,分别采用6P14和6N2型电子管</P>
<P>

HJ-1型电子管前级装机报告

HJ-1型电子管前级装机报告
</P>
<P>电子管脚识别:</P>
<P><FONT face=楷体_GB2312 size=2>管脚的识别是将电子管反转过来,管脚朝上,从最大缺口(小型管)或管钥凸起部分(8脚管)的右边第一个管脚数起,按顺时针方向,依次为1、2、3、4、……</FONT></P>
<P><FONT face=楷体_GB2312 size=2></FONT></P>
<P>

HJ-1型电子管前级装机报告

HJ-1型电子管前级装机报告
<br><br></P>
<P>2、整体接线示意:</P>
<P><br>

HJ-1型电子管前级装机报告

HJ-1型电子管前级装机报告
<br><br>

HJ-1型电子管前级装机报告

HJ-1型电子管前级装机报告
</P>

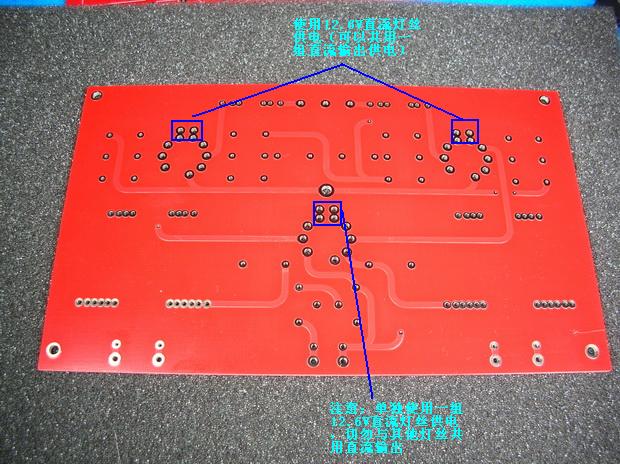

<P>主放大板灯丝接线示意:</P>
<P>先将PCB反面向上放置,如图</P>
<P><br></P>
<P>

HJ-1型电子管前级装机报告

HJ-1型电子管前级装机报告
<br><br>整体连线:</P>
<P><br>

HJ-1型电子管前级装机报告

HJ-1型电子管前级装机报告
<br><br>主放大板PCB安装说明:</P>
<P>首先安装电阻:在逐个确定DALE电阻阻值的情况下(能使用万用表电阻档测量检验最佳,以免调试错误),对照电气原理图阻值与元件编号对应关系,在PCB上逐次焊接上电阻,完成如图所示</P>
<P><IMG src="http://www.hifidiy.net/bbs/UploadFile/2006-4/200642713312275982.jpg" border=0></P>
<P><br><br><IMG src="http://www.hifidiy.net/bbs/UploadFile/2006-4/200642713313354146.jpg" border=0><br></P>
<P>电子管座与电容的安装:</P>
<P>同样确认电容容量与电气原理图以及PCB对应编号关系,依次焊接完毕</P>
<P>在焊接电子管管座的时候,可以事先将电子管插入管座。在有插入电子管的状态下,将管座焊接在PCB上,可以有效减小日后电子管脚受到的应力。</P>
<P>焊接完毕即主放大版完成,效果如图所示:</P>
<P><IMG src="http://www.hifidiy.net/bbs/UploadFile/2006-4/200642713314824868.jpg" border=0></P>
<P>  `</P>
<P>电源部分PCB安装说明:</P>
<P>电源部分安装和主放大板安装过程相似,先安装色环电阻,电容,二极管,最后是管座</P>
<P>需要注意的是二极管有极性,焊接方向要注意</P>
<P>稳压二极管D5安装细节如图:</P>
<P><br></P>
<P>

HJ-1型电子管前级装机报告

HJ-1型电子管前级装机报告
<br><br>最后电源PCB安装完毕示意图:</P>
<P><IMG src="http://www.hifidiy.net/bbs/UploadFile/2006-4/200641917192819016.jpg" border=0></P>
<P><IMG src="http://www.hifidiy.net/bbs/UploadFile/2006-4/200642117431937962.jpg" border=0><br><br><br><br>调试与心得:</P>
<P>1、安装时需注意有极性器件正负极位置不可错误,否则会造成相关元件的连带损坏</P>
<P>2、注意元件的安装面都为印有字符的正面</P>
<P>3、整机增益调整电阻为R4与R8,整机增益近似等于R8/R4,如末级输出管使用12AX7,请保证(R4+R8)&gt;100K,且R8/R4&gt;6</P>
<P>4、整机高压交流供电需要比较准确,电源PCB允许输入交流高压范围为320V~350V</P>
<P>应保证电源变压器带静电隔离层,功率不应小于35W</P>
<P>5、高压直流输出电压主要依赖调节R11阻值,调节范围较小,适宜微调R11即可</P>
<P>6、对音色影响较大的电阻分别为:R1,R6,R7;可以通过调试获得自己满意的效果</P>
<P>7、对音色影响较大的电容为:C1,C3;特别是C1作为输入电容,至于环路之外,影响非常大。希望获得中频浓郁效果可以增加其容量或使用油浸电容,且此电容容量不宜过小。</P>
<P>8、末级输出电子管若改为6N6,6H30等大电流低内阻管,可以推动部分耳机,作为耳机放大器</P>
<P>这时将(R4+R8)大幅度减小,调节范围为5K&lt;(R4+R8)&lt;10K</P>
<P>并保证R8/R4&gt;5,并保证R4、R8功率不宜过小</P>
<P>且将输出电容改为470-1000uF不等,可以自己调节</P>
<P>需注意此时末级输出管灯丝电流较大,且灯丝电压供电由原来12.6V降低为6.3V,切勿接错以免烧管</P>
<P>9、输出管亦可更换为6N11/6DJ8/6922/ECC88/E88CC等型号,同时调节30K&lt;(R4+R8)&lt;50K</P>
<P>同样保证R8/R4&gt;6,灯丝供电应同时改为6.3V</P>
<P>10、电压放大管V1,V2可以采用12AX7及其同类型号6N4,ECC83,5751等</P>
<P>亦可以采用6.3V灯丝供电,更换为6N2管,此时噪音稍大</P>
<P>11、电源部分L可以自行外接电感或者使用1K电阻代替<br></P><br><br><br>

HJ-1型电子管前级装机报告

HJ-1型电子管前级装机报告

56

主题

0

好友

1601

积分


侠之大者 当前离线

超级超级井底蛙

Rank: 6Rank: 6

UID
5497
帖子
1048
精华
0
经验
1601 点
金钱
78 ¥
注册时间
2005-9-8
发表于 2006-4-28 19:40 | 显示全部楼层

我的已发出了,待收

290

主题

30

好友

1万

积分


超级版主 当前在线

nostalgia

Rank: 8Rank: 8

UID
2492
帖子
18023
精华
17
经验
19177 点
金钱
12558 ¥
注册时间
2004-12-23

元老级 社区贡献 论坛版主 优秀版主

 楼主| 发表于 2006-4-28 18:01 | 显示全部楼层

团购使用曙光正品12AX7

NOS的欧美老管性能不保证稳定,以后套件也一律采用新管

更换胆管的玩法可以根据个人需求更改

10

主题

0

好友

189

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
2601
帖子
84
精华
0
经验
189 点
金钱
0 ¥
注册时间
2005-1-5
发表于 2006-4-28 17:48 | 显示全部楼层

请问下斑竹,这次团购套件的胆都配了吗?分别是什么型号?

81

主题

3

好友

1686

积分

侠之大者 当前离线

中山力信音响

Rank: 6Rank: 6

UID
4850
帖子
1822
精华
1
经验
1686 点
金钱
640 ¥
注册时间
2005-7-8
发表于 2006-4-28 16:30 | 显示全部楼层

管脚标错了!!!!

应该是从缺口的右边数起吧?????

29

主题

0

好友

743

积分

职业侠客 当前离线

JBL死硬派

Rank: 5Rank: 5

UID
4530
帖子
384
精华
2
经验
743 点
金钱
92 ¥
注册时间
2005-6-9
发表于 2006-4-28 12:00 | 显示全部楼层
哈哈!虽然还未收到,占个沙发座着等![em02][em02][em02][em02][em02][em02]

56

主题

0

好友

1601

积分


侠之大者 当前离线

超级超级井底蛙

Rank: 6Rank: 6

UID
5497
帖子
1048
精华
0
经验
1601 点
金钱
78 ¥
注册时间
2005-9-8
发表于 2006-5-2 08:07 | 显示全部楼层

谢J版提醒,可以先用6.3V供X7的灯丝。

290

主题

30

好友

1万

积分


超级版主 当前在线

nostalgia

Rank: 8Rank: 8

UID
2492
帖子
18023
精华
17
经验
19177 点
金钱
12558 ¥
注册时间
2004-12-23

元老级 社区贡献 论坛版主 优秀版主

 楼主| 发表于 2006-5-1 22:11 | 显示全部楼层

也可以用,12AX7的6.3V供电方法

但是灯丝要直流供电为好

56

主题

0

好友

1601

积分


侠之大者 当前离线

超级超级井底蛙

Rank: 6Rank: 6

UID
5497
帖子
1048
精华
0
经验
1601 点
金钱
78 ¥
注册时间
2005-9-8
发表于 2006-5-1 21:56 | 显示全部楼层

要卖一个变压器供12.6V灯丝

以下是引用ruanhfgd在2006-4-30 8:12:00的发言:
还好,自己已绕了一个变压器,可能合用,回去测一下。

次级是350V0.3A一组,220V0.15A一组,6.3V/1.2A一组,6.3V/0.4A3组,带隔离绕组。

只能买一个变压器专一供12.6V灯丝电压,还要双组次级的。

290

主题

30

好友

1万

积分


超级版主 当前在线

nostalgia

Rank: 8Rank: 8

UID
2492
帖子
18023
精华
17
经验
19177 点
金钱
12558 ¥
注册时间
2004-12-23

元老级 社区贡献 论坛版主 优秀版主

 楼主| 发表于 2006-5-1 00:29 | 显示全部楼层

是这样的,原理图请根据顶楼贴出的为准

交流灯丝6.3V,1.2A绕组是供给电源稳压部分应用

放大部分,12AX7系列电子管灯丝供电这次设计使用12.6V

因为采用直流稳压灯丝供电,确保一定裕量,所以设计绕组13.5V

12AX7在12.6V灯丝供电的时候,灯丝电流为0.15A

V1和V2共用一组,所以所需电流是0.3A,考虑到稳压滤波采用电容输入式,有效值电流较小,所以制定0.5A绕组。即使交流供电,也留有一定裕量,采用0.5A绕组比较合理。

输出管V3由于灯丝电位悬浮垫高,所以单独供电。采用0.5A是为了绕制变压器方便,不用更换线径,降低成本

10

主题

0

好友

189

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
2601
帖子
84
精华
0
经验
189 点
金钱
0 ¥
注册时间
2005-1-5
发表于 2006-4-30 23:53 | 显示全部楼层

谢谢!J板我还有点疑问?

1.需要12.6V的管子有3个,只需要2个500mA的绕组么?

2.为什么灯丝供电交流只要6.3V,而直流要12.6V ?

290

主题

30

好友

1万

积分


超级版主 当前在线

nostalgia

Rank: 8Rank: 8

UID
2492
帖子
18023
精华
17
经验
19177 点
金钱
12558 ¥
注册时间
2004-12-23

元老级 社区贡献 论坛版主 优秀版主

 楼主| 发表于 2006-4-30 23:31 | 显示全部楼层

分别是50mA

1.2A

13.5V做直流稳压

请分两个绕组

每个绕组0.5A即可

10

主题

0

好友

189

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
2601
帖子
84
精华
0
经验
189 点
金钱
0 ¥
注册时间
2005-1-5
发表于 2006-4-30 22:19 | 显示全部楼层

请问下J板,这次胆前的变压器各个绕组的电流需求是多少?

1.350V ?

2.6.3V ?

3.12.6V ?

56

主题

0

好友

1601

积分


侠之大者 当前离线

超级超级井底蛙

Rank: 6Rank: 6

UID
5497
帖子
1048
精华
0
经验
1601 点
金钱
78 ¥
注册时间
2005-9-8
发表于 2006-4-30 08:12 | 显示全部楼层
还好,自己已绕了一个变压器,可能合用,回去测一下。

151

主题

0

好友

6347

积分

超级贵宾 当前离线

打鬼子的

Rank: 5Rank: 5

UID
1906
帖子
5888
精华
7
经验
6347 点
金钱
1455 ¥
注册时间
2004-10-22

元老级 super 贵宾

发表于 2006-4-29 23:58 | 显示全部楼层

这个电子管前级为何编号为HJ-1型?

我瞎猜一下:H---HIFIDIY J---Julien 1---产品序列号

对不?

[em03]

290

主题

30

好友

1万

积分


超级版主 当前在线

nostalgia

Rank: 8Rank: 8

UID
2492
帖子
18023
精华
17
经验
19177 点
金钱
12558 ¥
注册时间
2004-12-23

元老级 社区贡献 论坛版主 优秀版主

 楼主| 发表于 2006-4-29 21:22 | 显示全部楼层

直流灯丝供电由于完全和音质无关,采用LM317做12.6V输出即可

不必迷信交流灯丝比直流灯丝音质更好的说法

多在耦合电容上花功夫比较能得到满意的音质

29

主题

0

好友

743

积分

职业侠客 当前离线

JBL死硬派

Rank: 5Rank: 5

UID
4530
帖子
384
精华
2
经验
743 点
金钱
92 ¥
注册时间
2005-6-9
发表于 2006-4-29 19:56 | 显示全部楼层
也請鉗版或J版提供一個供電給直流燈絲的樣板線路以供參考。

2546

主题

1

好友

1万

积分


管理员 当前离线

Rank: 9Rank: 9Rank: 9

UID
3
帖子
11061
精华
11
经验
14109 点
金钱
3139 ¥
注册时间
2004-3-16
发表于 2006-4-29 16:50 | 显示全部楼层

这次团购没有带变压器

变压器太重,运输价格不划算,建议大家在本地购买!

关于变压器的问题我们会规划一下,以后尽量提供

75

主题

3

好友

2232

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
2639
帖子
3413
精华
0
经验
2232 点
金钱
1041 ¥
注册时间
2005-1-10
发表于 2006-4-29 16:41 | 显示全部楼层
我的已经收到,怎么这次团购没带变压器?到那去找啊?版主,请帮忙!谢谢!!

50

主题

0

好友

1252

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
2732
帖子
1087
精华
1
经验
1252 点
金钱
442 ¥
注册时间
2005-1-17
发表于 2006-4-29 10:37 | 显示全部楼层

好详细!!!!

向J版致敬!!!!

开心啊终于出来了!纵欲了很久了!!!

[em02][em02][em02][em02][em02][em02]
