朋友的作品




經過了4年多的時間來準備材料,手上的Aleph 2 早該可以進入製作的階段,
只是拖過了一個冬天又一個冬天,
海內外收集的相關資料整理過了不止一次又一次...
對於培養要動手製作的心情在缺乏強烈的需求動機之前,
始終是有點猶豫不決。

"沒有開始就不會有結束"
隨著B&W matrix 802這對喇叭在今年立夏入手,
我決定在這火熱的天氣,開始製作這台火熱的機器,
企圖在這過程中尋覓出我曾經投注過的熱情。

那些被你遺忘在床底下的熱情呢?
--
一. 前言
在2003年春天,一位署名dantwomey的加拿大網友在diyAudio Forums / Pass Labs的討論區中
提出了一個大哉問:Top ten ways to a better Aleph? 這引起了Pass迷熱烈討論。

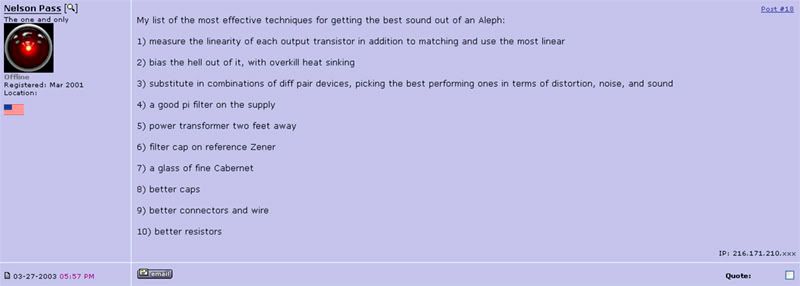

不到2天,Nelson Pass本人對於這個討論串做出了以下的回應:


在上述Pass版的好聲方法裡面,
第一項和第三項屬晶體配對相關,
對於一般diyers而言,
受限於原廠機所使用晶體取得不易與量測環境及設備等級有限,
除了大量購入晶體來細心、仔細、努力....配對之外,能著墨的部份並不多。
(...Pass老先生說了等於沒說? :evil: )
至於在第七項以後,當喝了美酒調音,
後面的電容、電阻、端子頭及線材的好壞,
會偏向每個人喜好習慣不同及牽涉到酒醉程度之差異性...
因此在這次Aleph2 diy project 的製作過程中,
主要會是針對二、四、五、六項來做相關嘗試。

--
裝機相關資料
1. PRBS Aleph Power Amplifier
2. 我個人非常喜歡的網站之一:Mr. Thomas ChaoAleph2&Aleph5
3. 馬克兄DIY Aleph2 點滴紀錄
4. Yang兄Pass Aleph 2
5. Biru兄的Aleph 2 & Aleph 1.2
6. 在DZ的純A類後級相關文章
7. Matthew Olson's Aleph 2
8. Guido's DIY Aleph 2 Monoblocks
9. Bakmeel's Aleph 2 - The Final Build

--
強制散熱相關資料
1. 小邱のDIY - 致冷晶片冷水機製作分享(PART I)
2. 小邱のDIY - 致冷晶片冷水機製作分享(PART II)
3. DIY冰箱 Part I - 致冷晶片
4. 致冷晶片應用
5. j49409 兄的 DIY轉速6段調整無聲降溫風扇

评分

参与人数 1经验 +10 威望 +1 HD币 +100 贡献值 +1 收起 理由
wzy728 + 10 + 1 + 100 + 1

查看全部评分

1

主题

1

好友

262

积分

业余侠客 当前离线

Rank: 4

UID
26100
帖子
210
精华
2
经验
262 点
金钱
242 ¥
注册时间
2007-8-19
 楼主| 发表于 2009-7-22 17:31 | 显示全部楼层
二.零件焊接
以下零件焊接部份將區分成主板、bias/output板及喇叭保護器三個部份以圖片來說明。

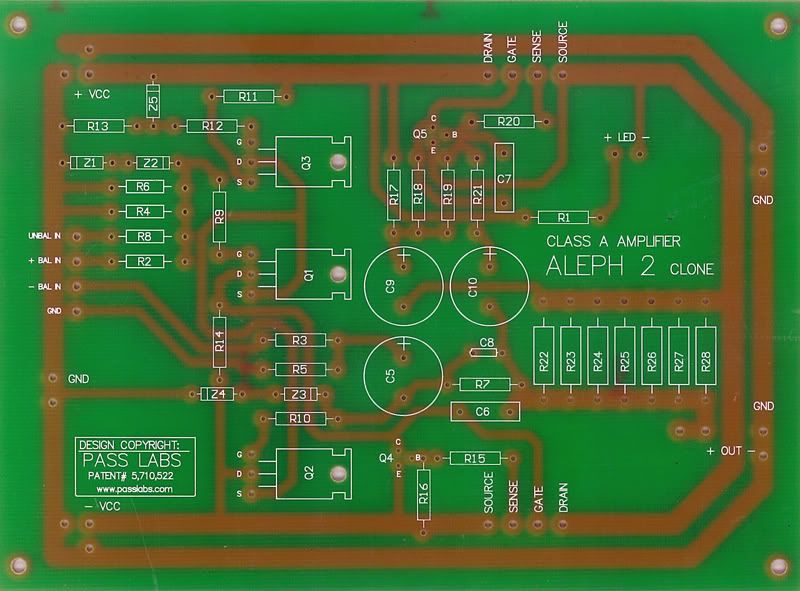

主板

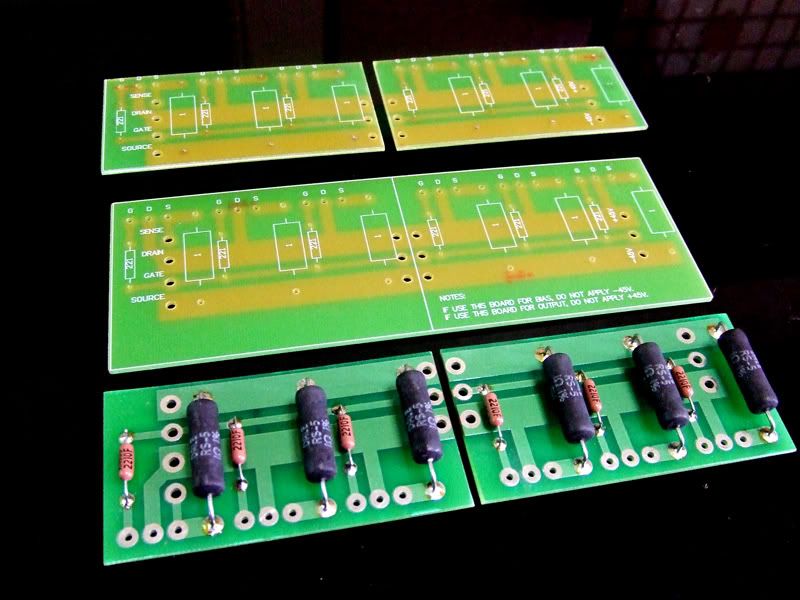

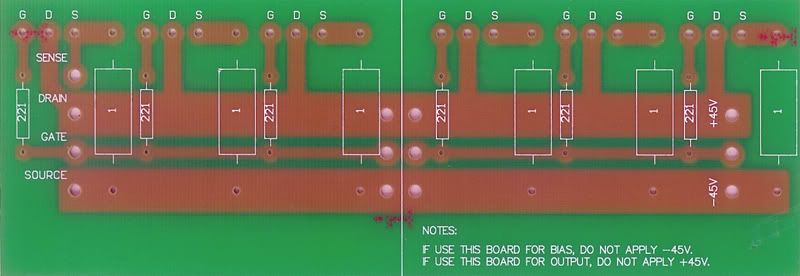

bias/output board


下圖為A2常見的基本安裝"配備",部份零件為閃避散熱片,焊接在PCB背面。

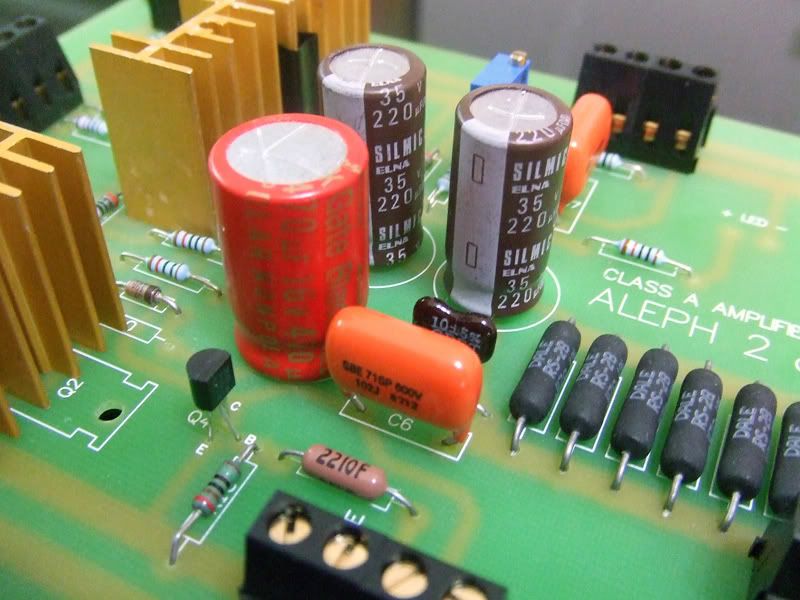

C5使用blackgate N-type 470uf 16v (*note 1)

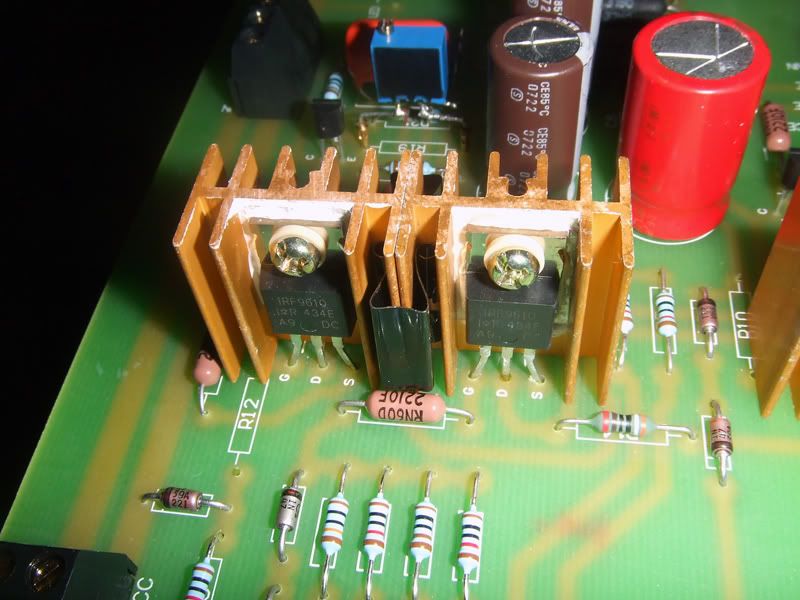

將二個9610的散熱片以燕尾夾連接在一起做熱耦合(*note 2)

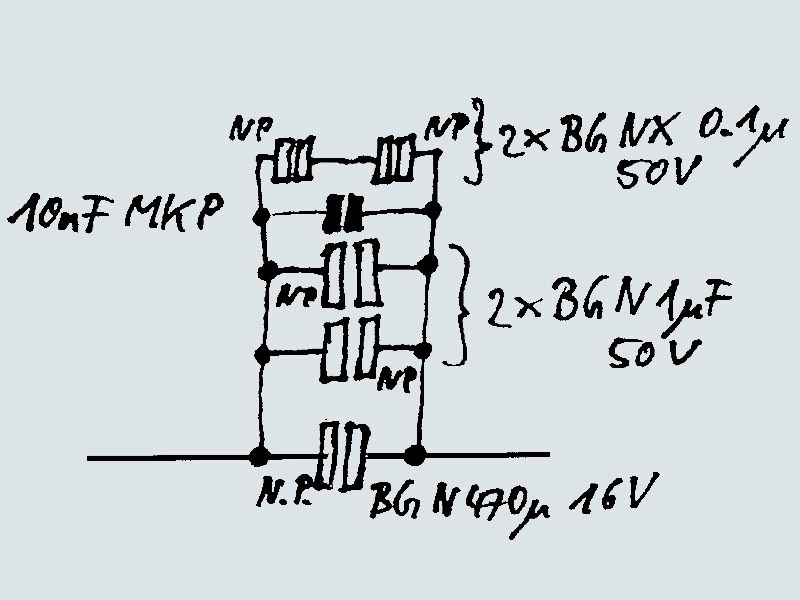

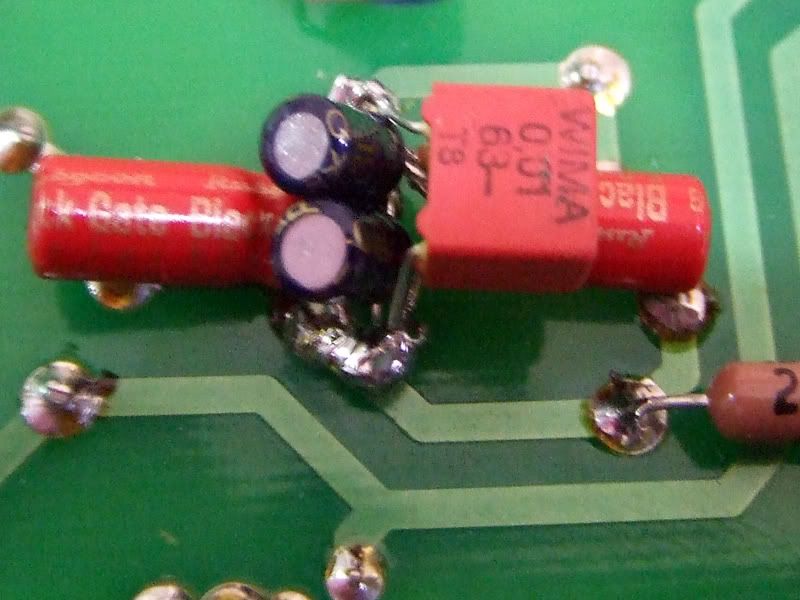

併在C5後面的BG雞尾酒組合(*note 1)

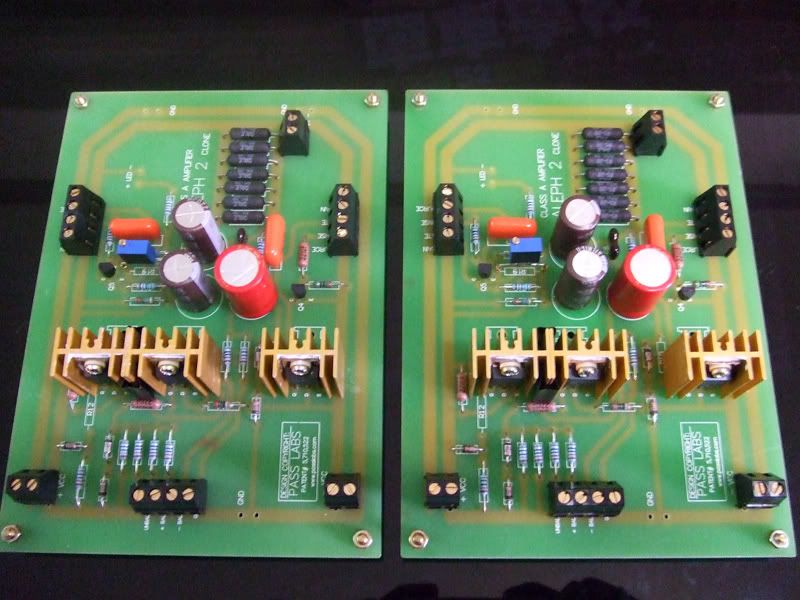

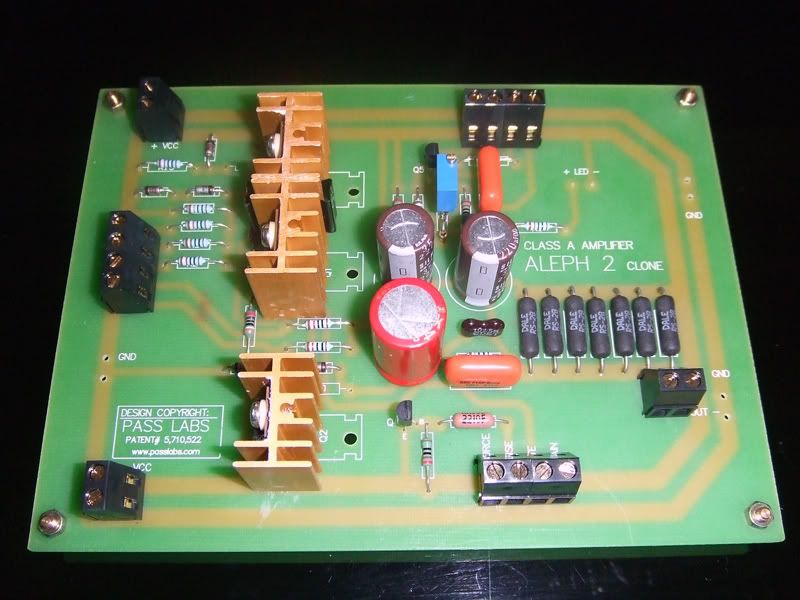

主板完成相片


為了配合日後裝箱尺寸,預先將bias/output board 裁切成適當大小。

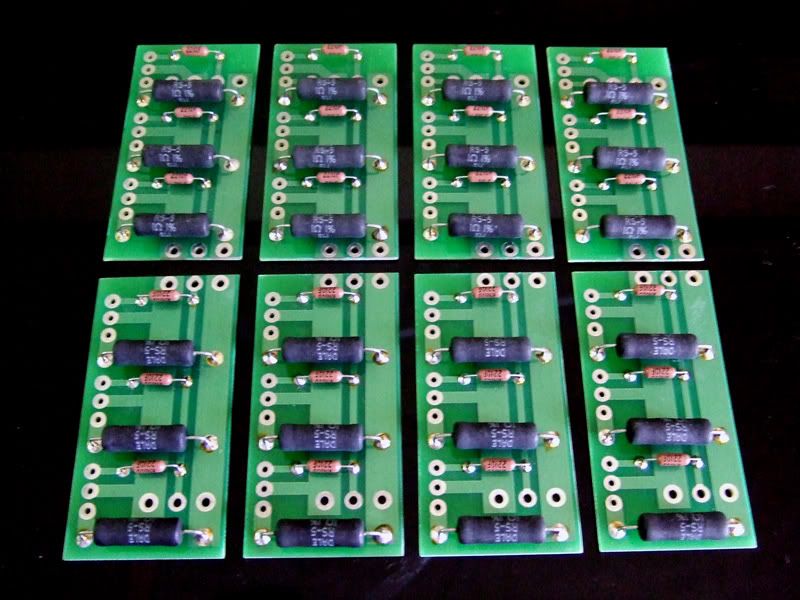

bias/output board 完成相片

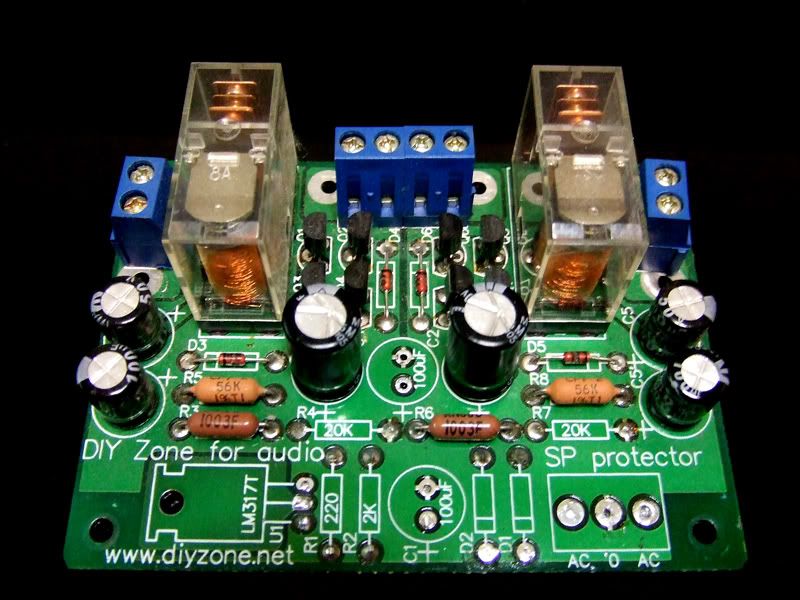

從AX拆下的喇叭保護器,LM317穩壓部份的零件全部拆除,改由原C2孔位送入0V、+12v來供電。
為延長喇叭接通時間(*note 7),C4、C6改為470uf,R4、R7改為33k,開機後喇叭接通時間約為17秒。


--
Note 1:
C5並電容相關資料請參詳在diyaudio的討論--coupling cap in Aleph Amp


Note 2:
Q1與Q3工作時的溫度並不低,建議散熱片用大一些,以維持其良好散熱能力。除燕尾夾之外,三秒膠對於結合散熱片做熱耦合也有不錯的功效。

1

主题

1

好友

262

积分

业余侠客 当前离线

Rank: 4

UID
26100
帖子
210
精华
2
经验
262 点
金钱
242 ¥
注册时间
2007-8-19
 楼主| 发表于 2009-7-22 17:32 | 显示全部楼层
三.機箱規劃及組裝
初步機箱規劃構想:
由於此次project設定採電源分離方式供電,
因此如何充分利用海膽機箱內部將變壓器及大水塘移出後之剩餘空間,
為機箱初步規劃時的思考重點。
最後決定在能夠維持內部空氣對流的前提下,
將內部空間作為加大整體散熱面積使用,
並預留未來增設強制散熱組件的機會。

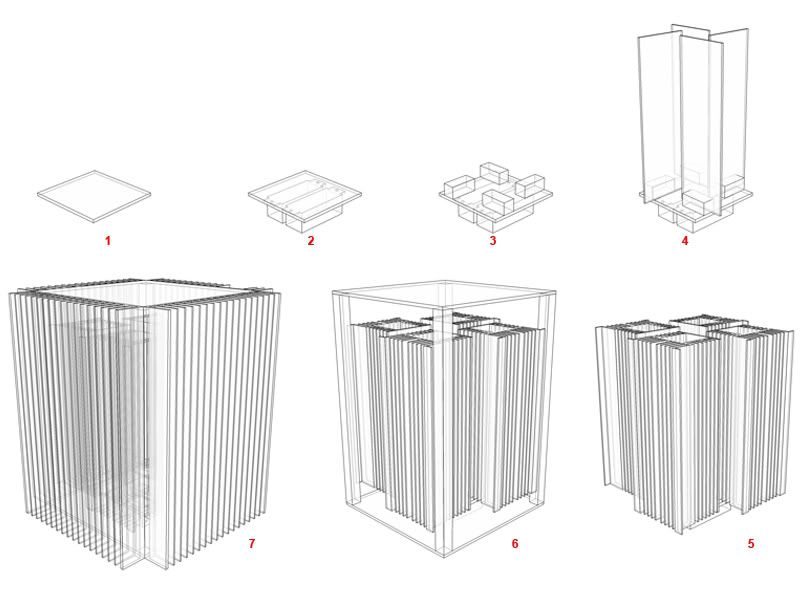

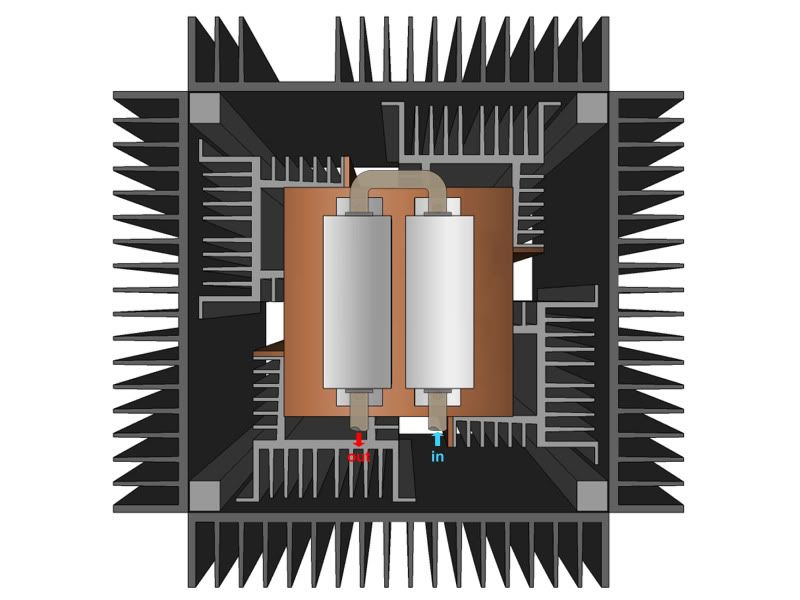

機箱組立示意圖 (編號1,2,3屬水冷頭模組部分,礙於散熱排規劃未完成,暫時不在本次A2製作範圍內)

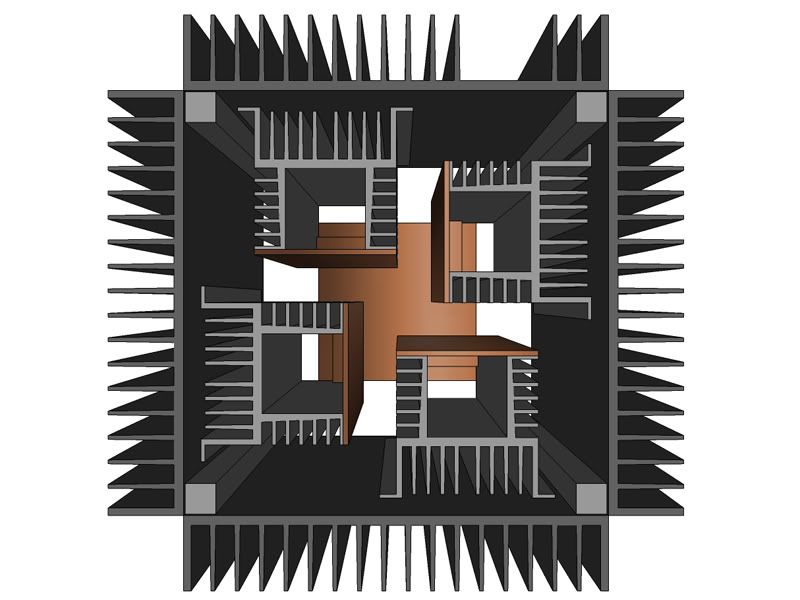

頂部透視圖(未含上蓋板)


底部透視圖(未含下蓋板)

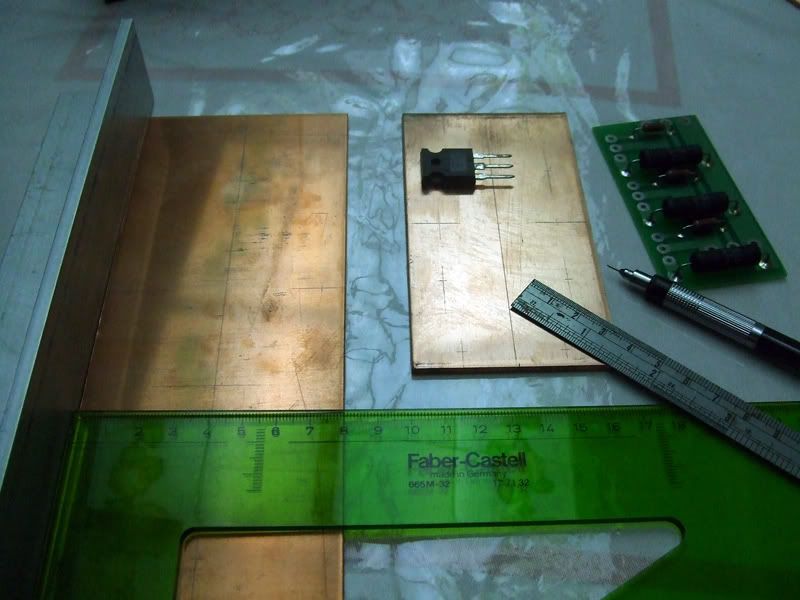

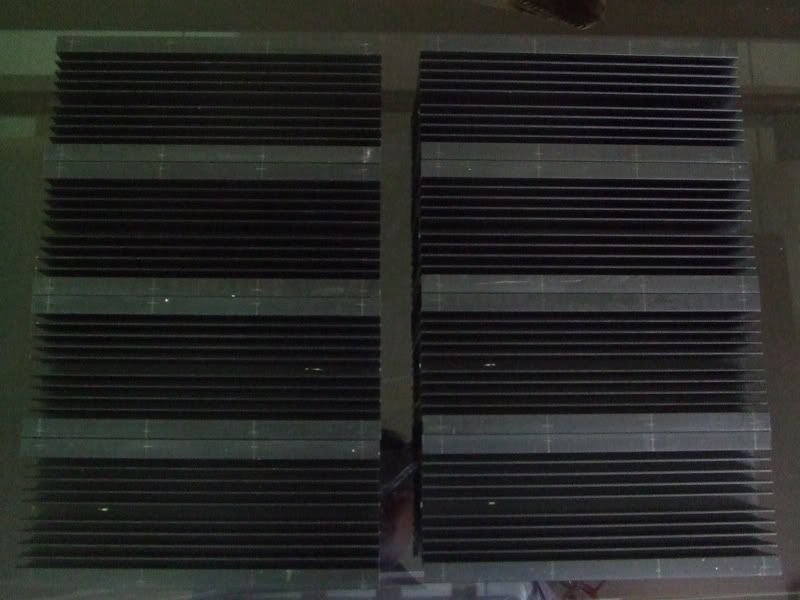

放樣(1)


放樣(2)

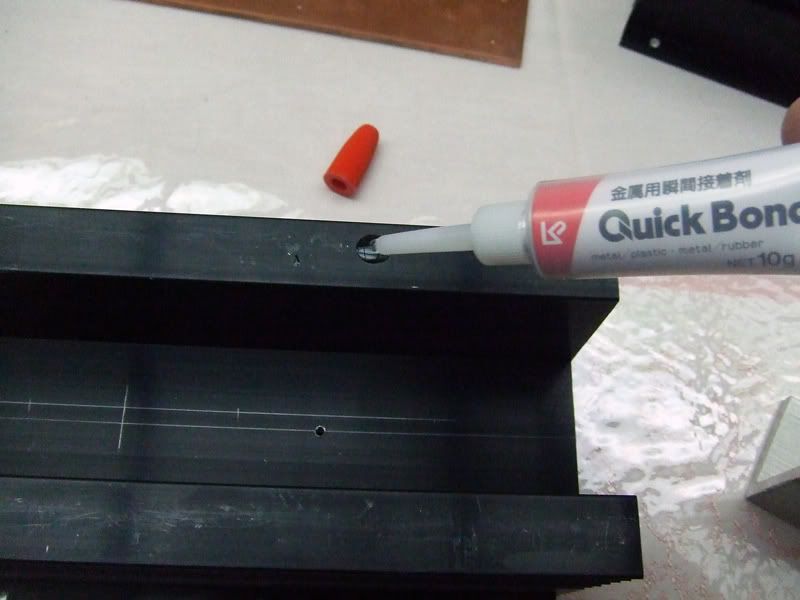

在這裡一定要把3124前輩的3秒膠秘技洩漏出來~ (點一下就好,千萬別塗太多!!)


用3秒膠假(暫時)固定後,二塊板子一起鑽,技法再不純熟保證都是零誤差

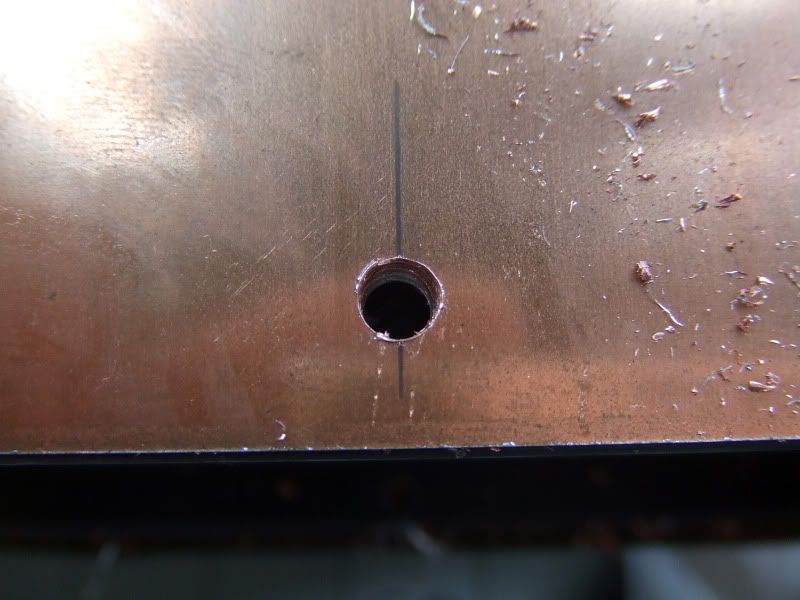

這個洞鑽得太急躁了,不過這張相片的重點是要說明上下孔位可以完全無誤差


終於完成了一組~

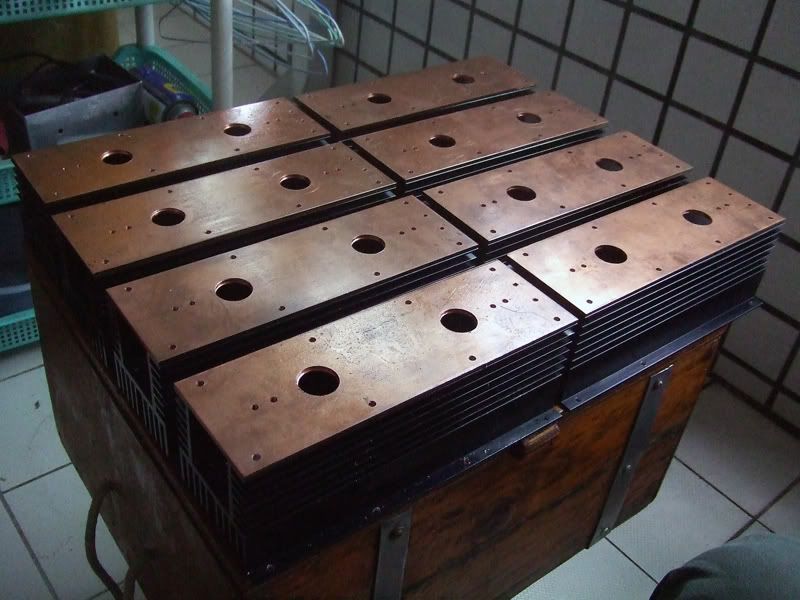

合照(1)


合照(2)

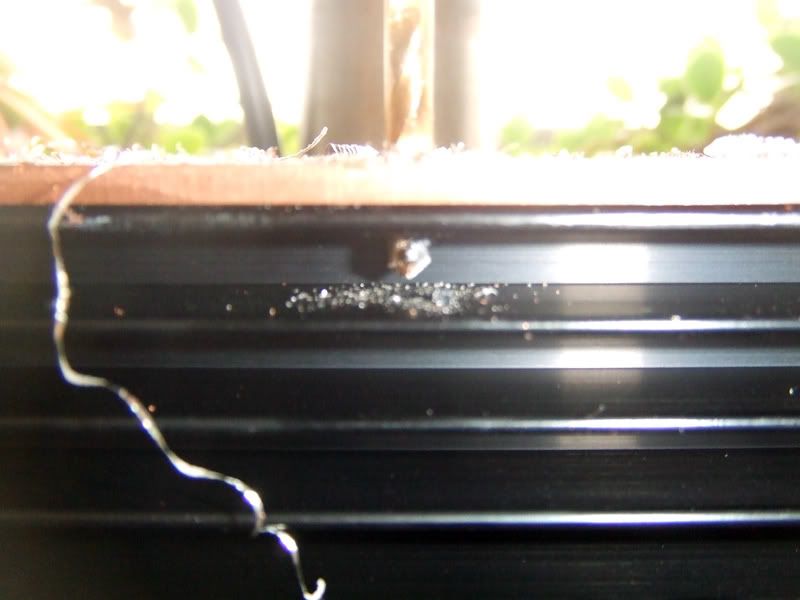

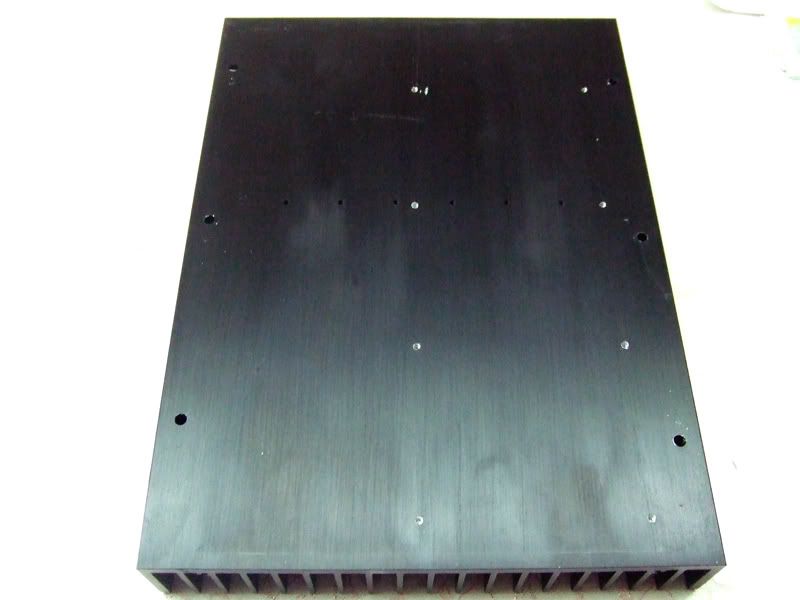

海膽機箱的散熱片上鑽8個非貫穿孔並攻牙


放到海膽機箱的散熱片上比劃一下,確認螺絲定位無誤就準備進入下一階段

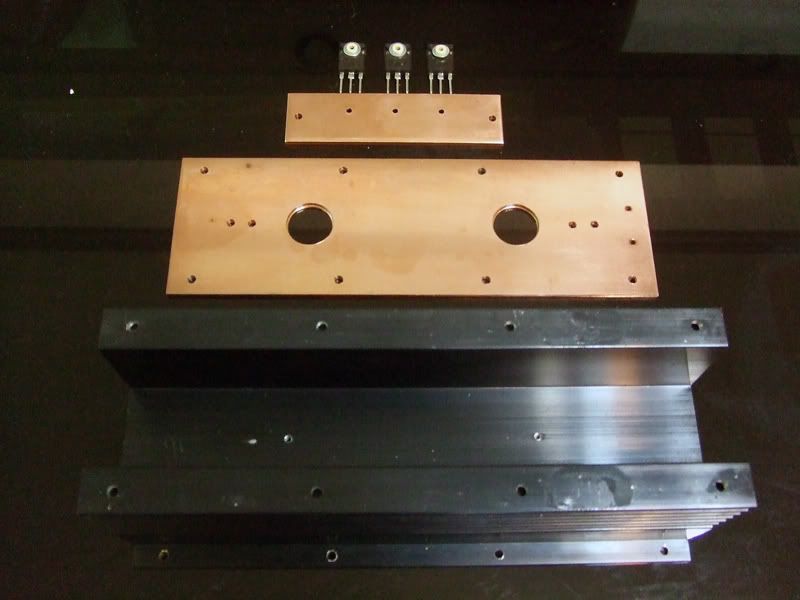

這一階段的主要成員

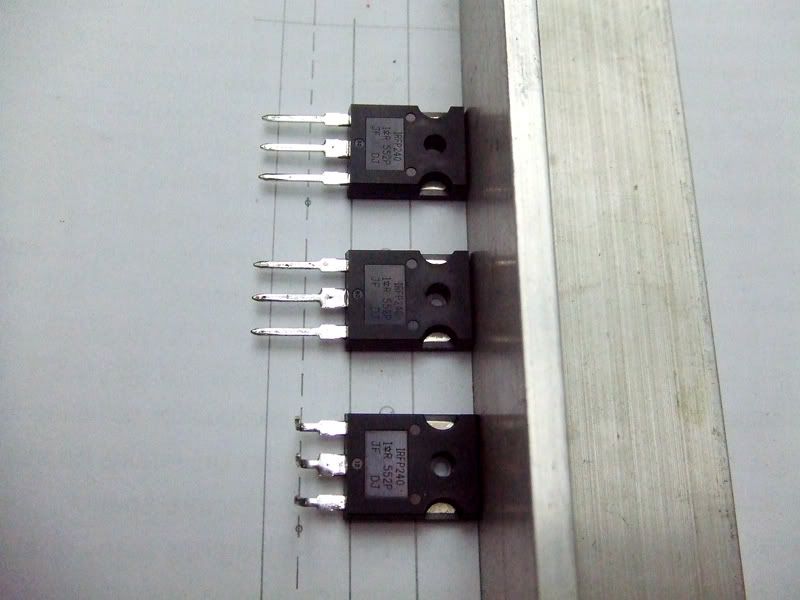

麥可辛苦配對的IRFP240


突然覺得"放樣為diy基本功" :roll:

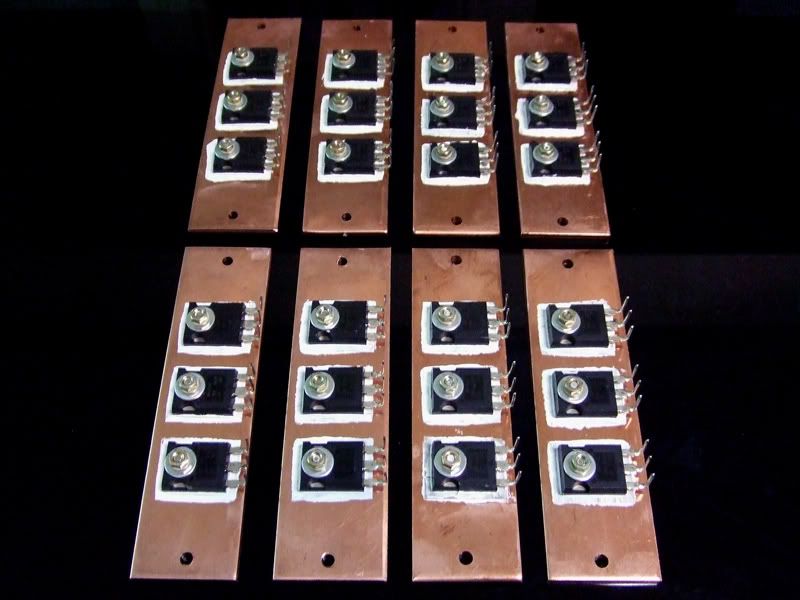

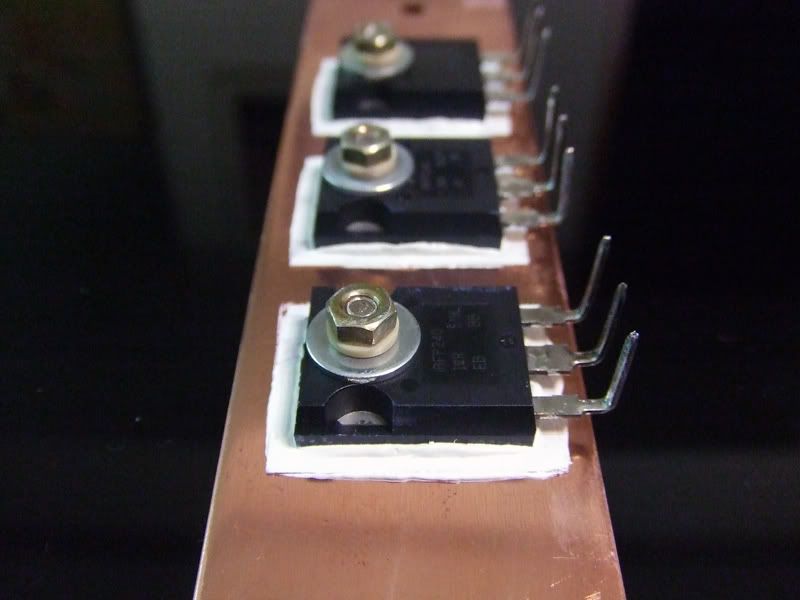

放棄使用"均壓板",以散熱膏、雲母片加上華司將RFP240鎖在3mm紅銅板上(*note 3)(*note 4)


又是階段性合照

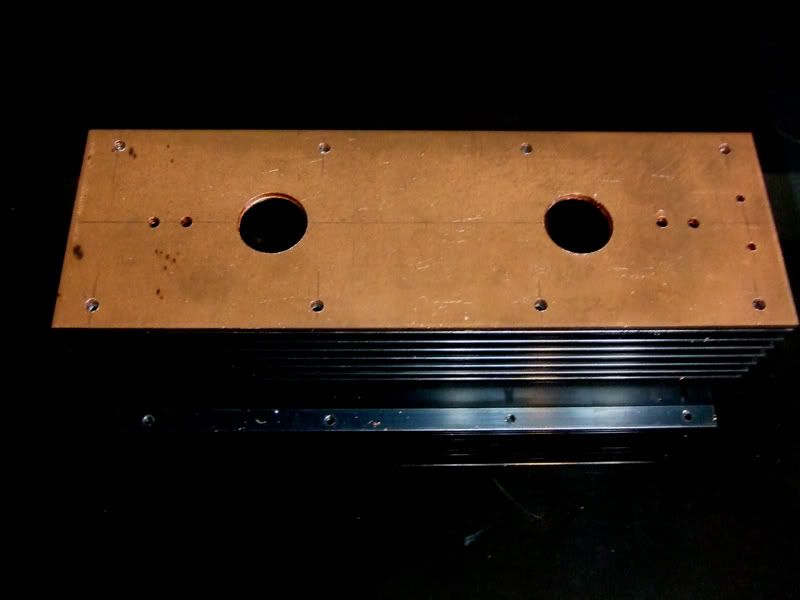

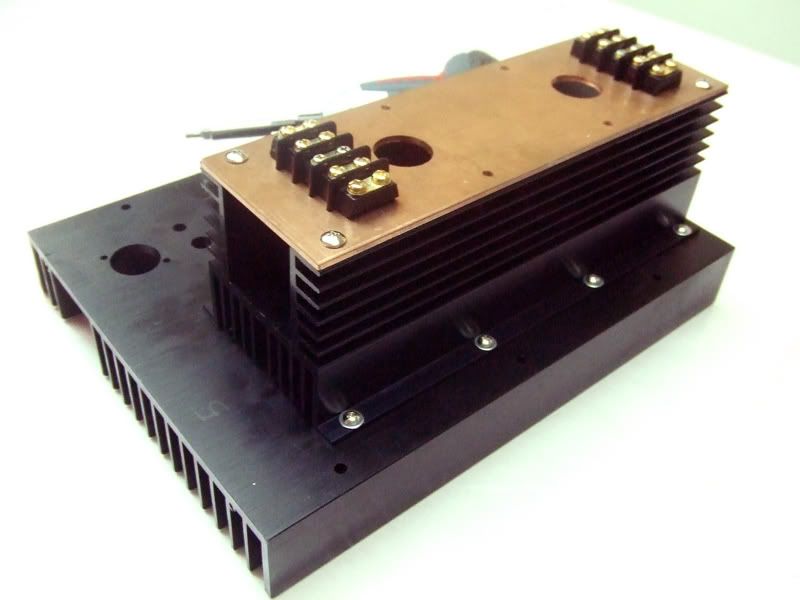

將銅板鎖在K178散熱片上

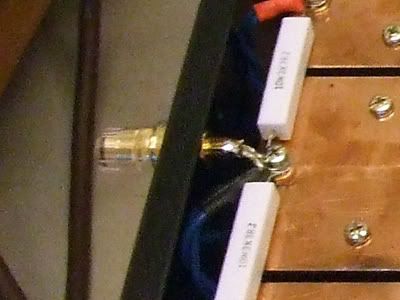

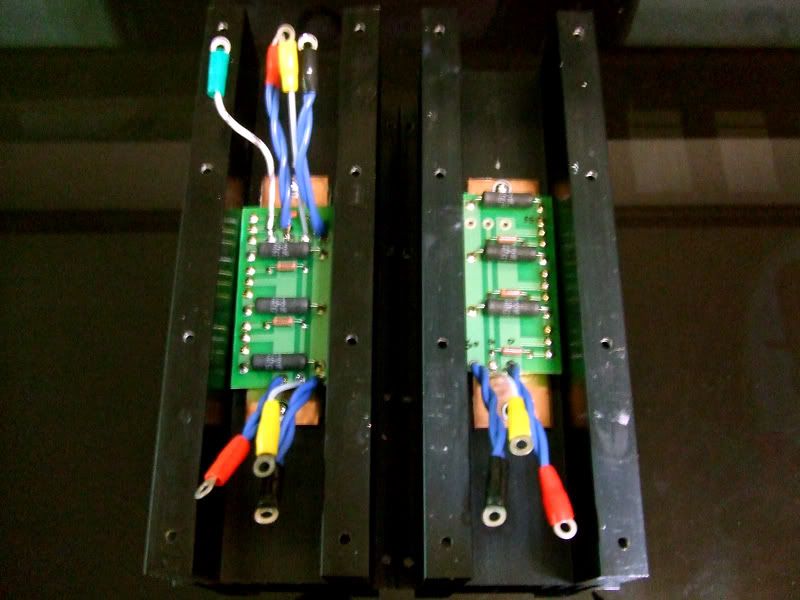

牽出引線,兩處電源路徑(source、drain)各用上2條OCC銅線,gate用上1mm純銀線,至於sense就隨手把以前用剩的鍍銀線放上去。


這樣完成了一組

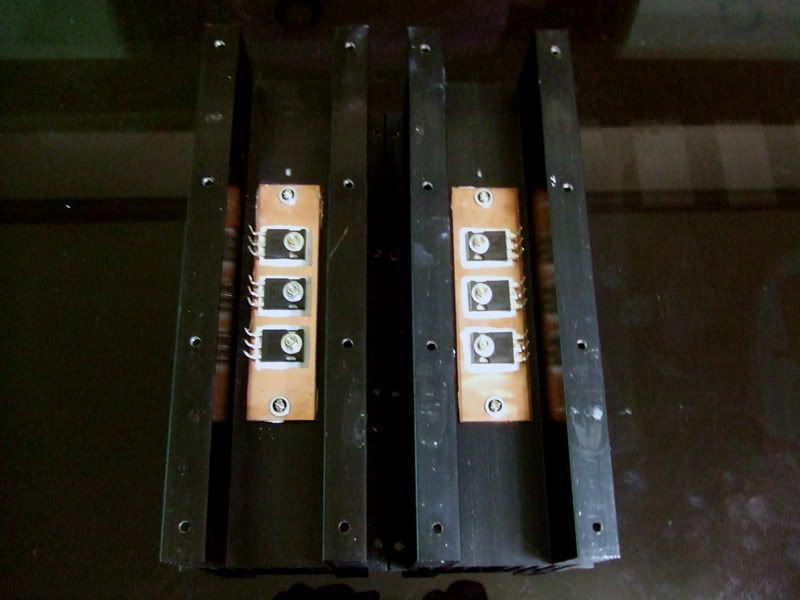

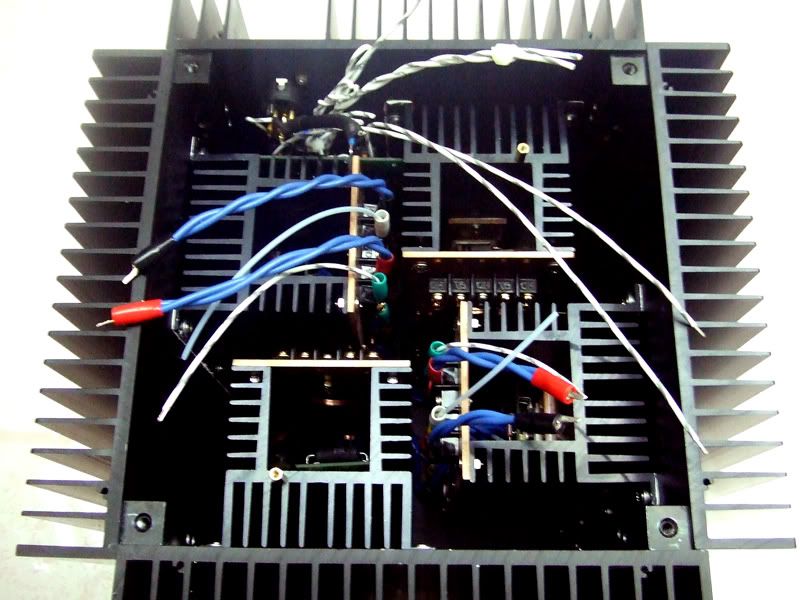

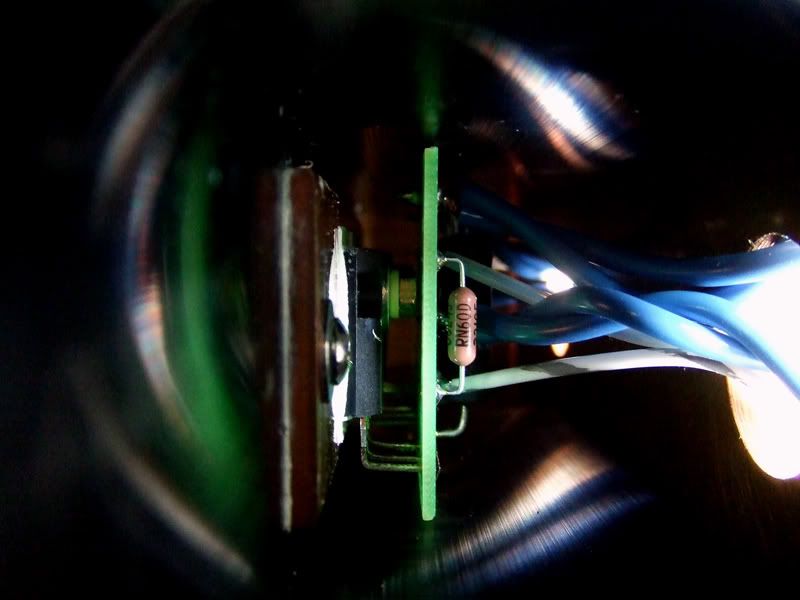

在散熱片裡側組立關係相片

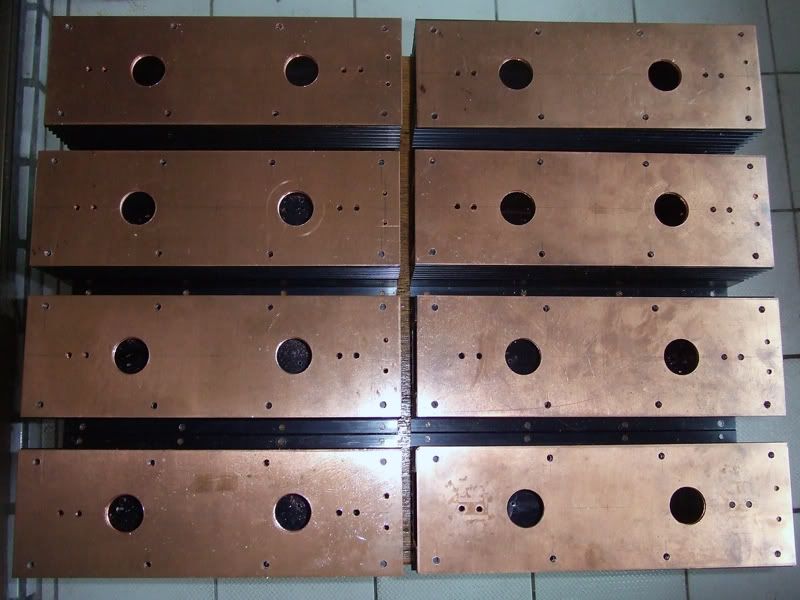

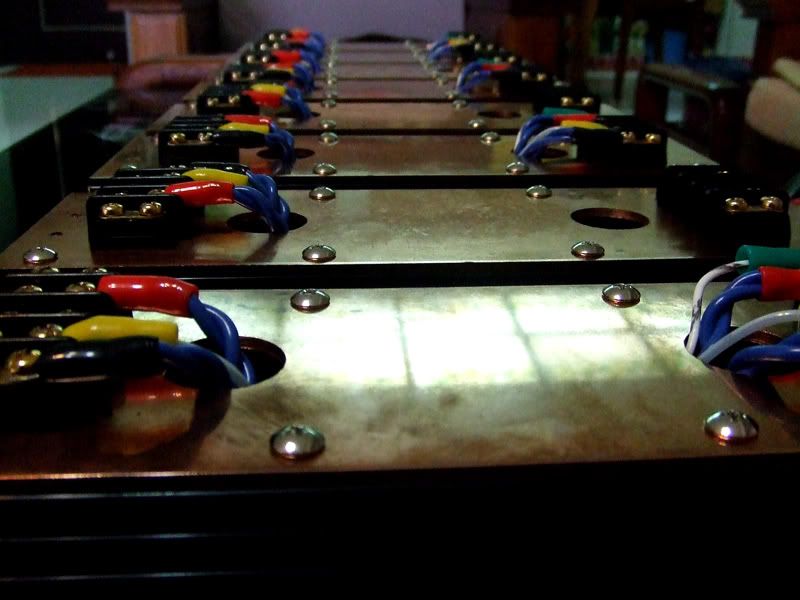

大合照

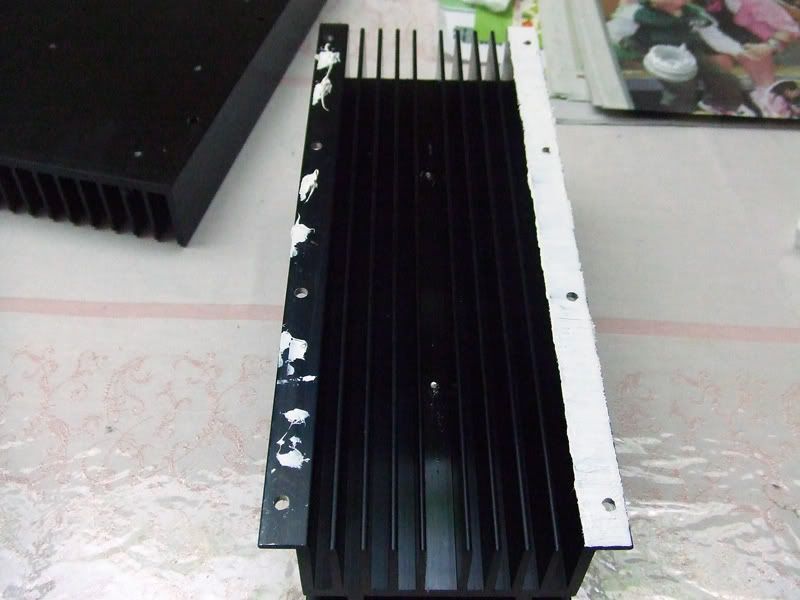

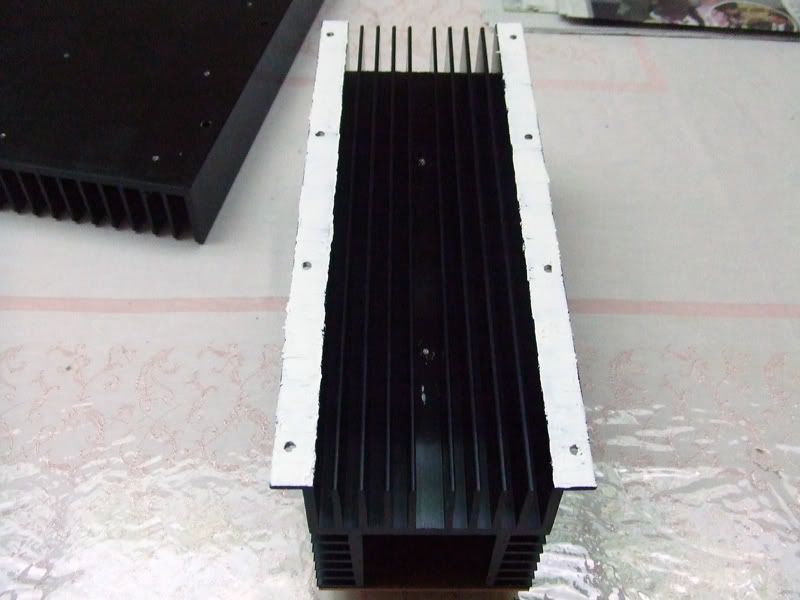

塗上散熱膏(1)(*note 5)


塗上散熱膏(2)

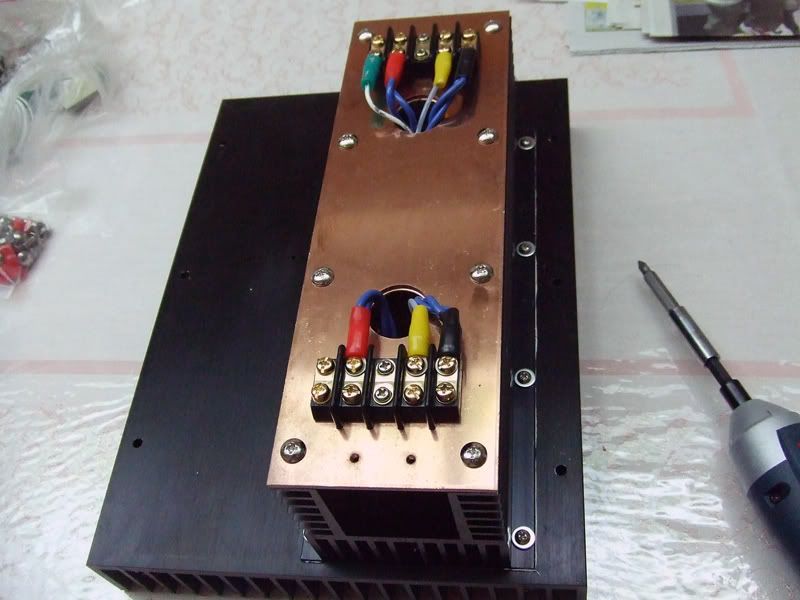

與海膽機箱散熱片結合在一起

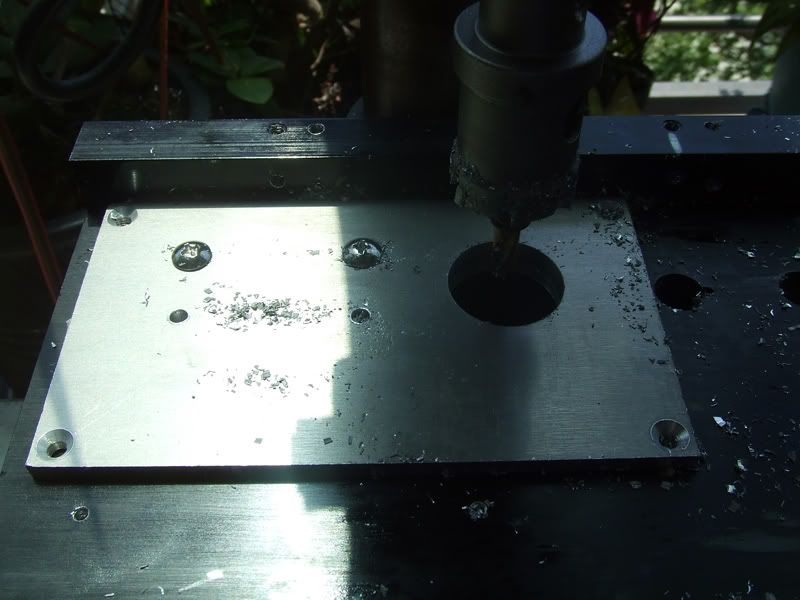

使用26mm圓穴鋸鑽金屬連接器孔位,墊上一塊鋁板是為了遮蔽在散熱片上用不到的開孔,讓外部看起來清爽些。

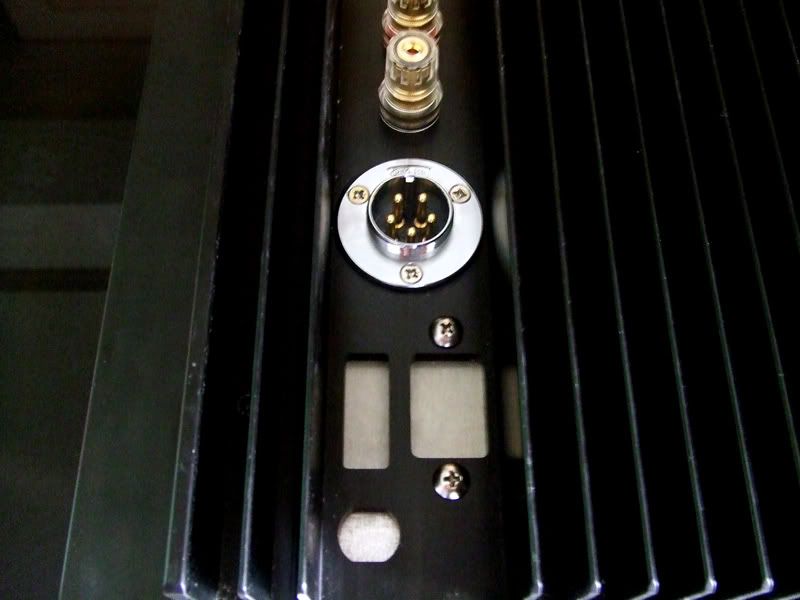

金屬連接器(*note 6)固定螺絲孔放樣。

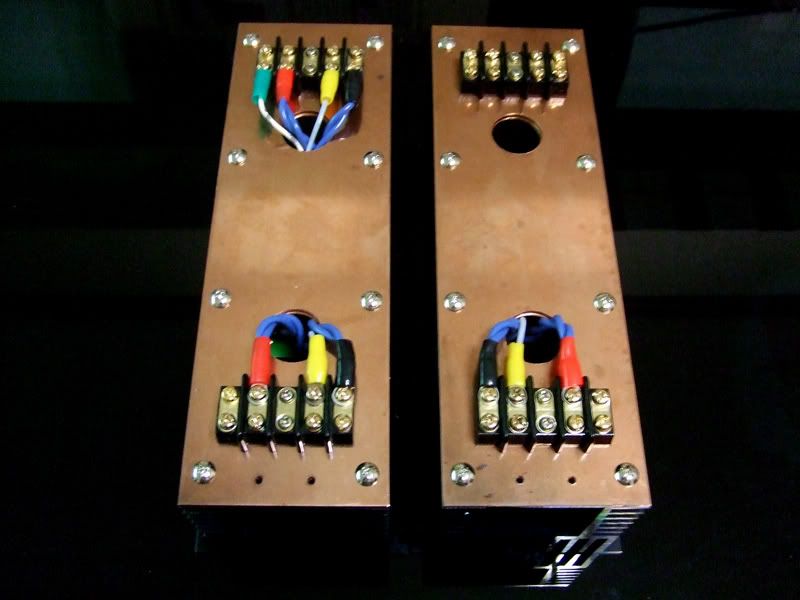

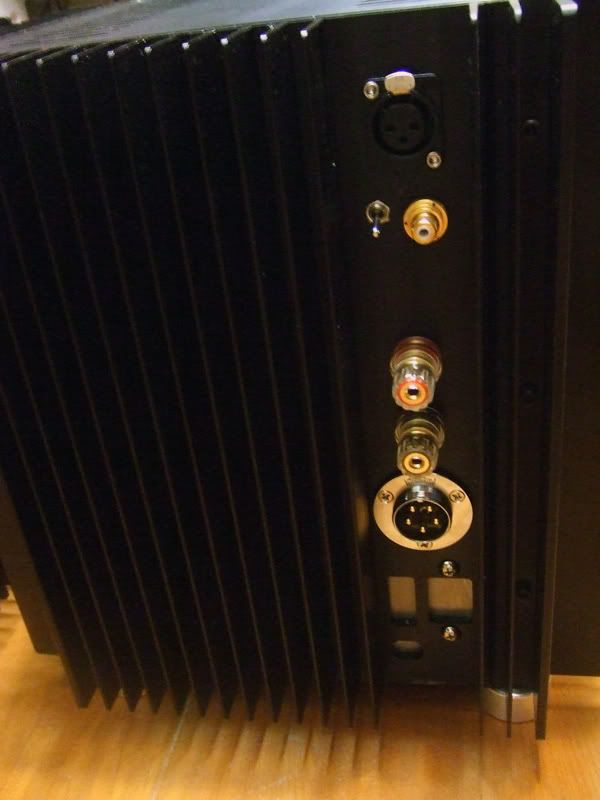

完成相片(1)


完成相片(2)

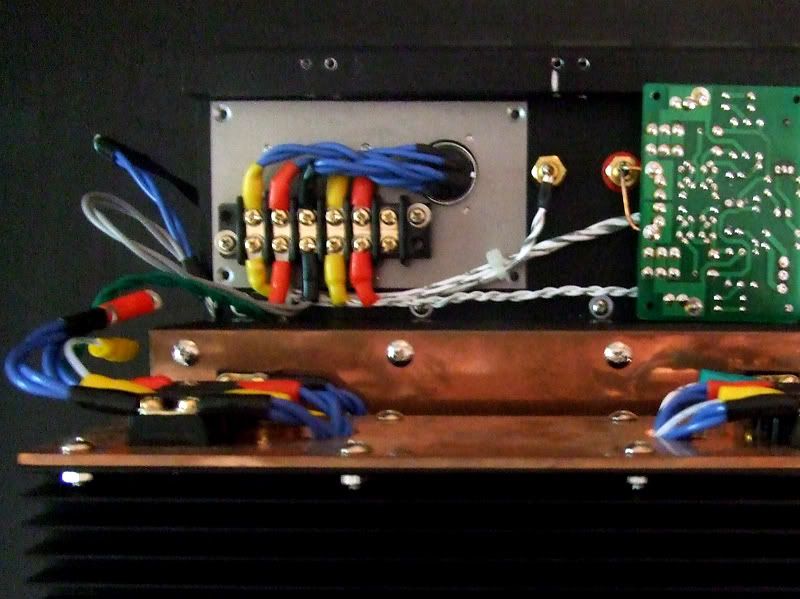

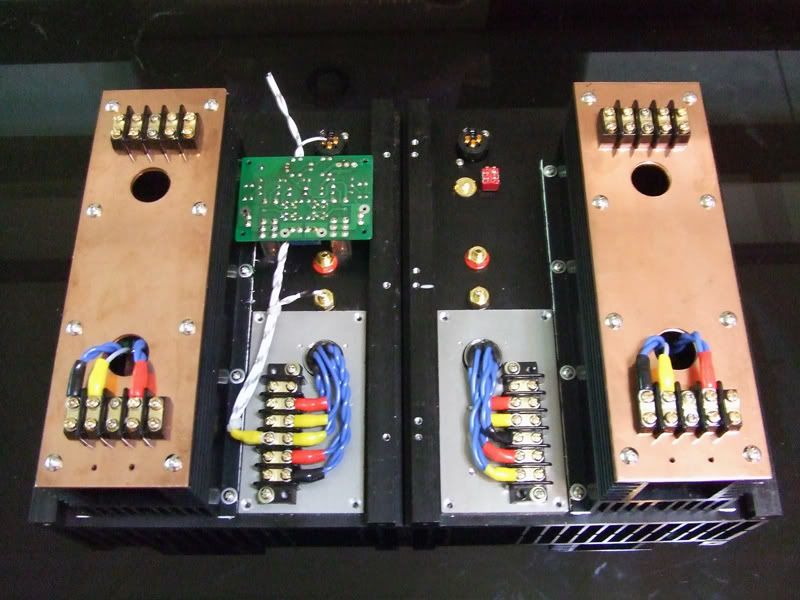

放上喇叭保護器。原本用來切換平衡/非平衡輸入之搖頭開關,改做主板R19電阻阻值切換使用,日後當機器調整完畢,可依環境狀況及使用需求直接於外部切換偏流設定。

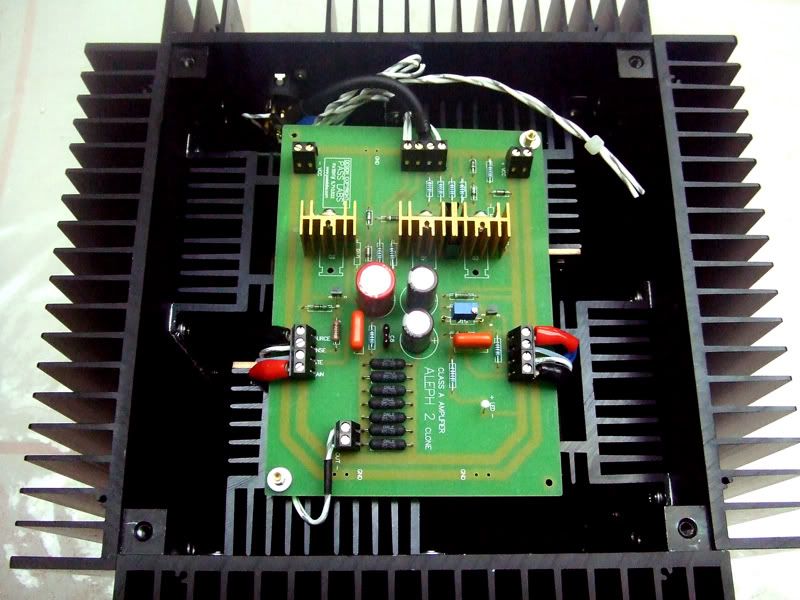

組合(1)


組合(2)


組合(3)

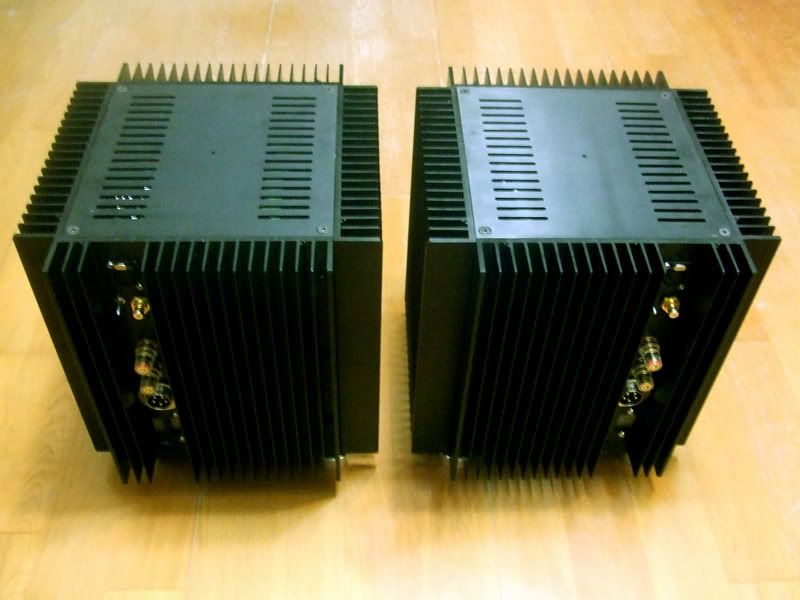

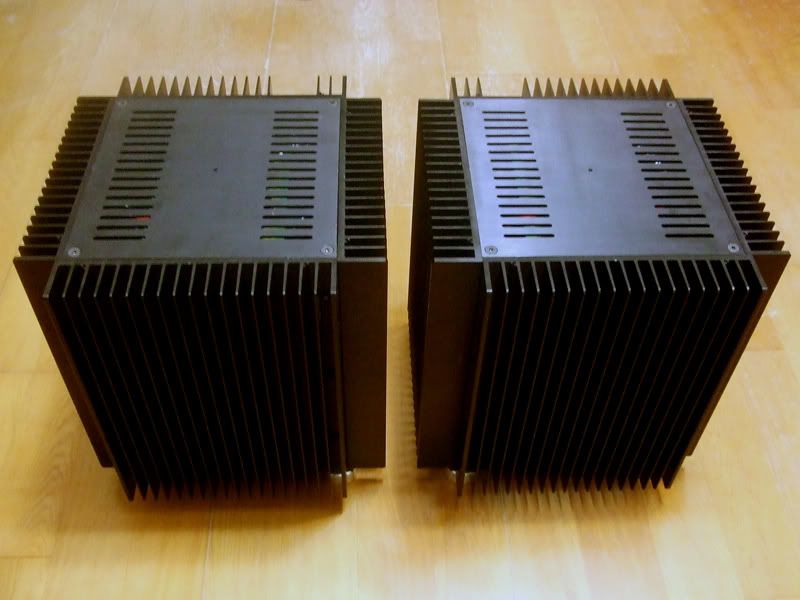

完成相片(1)


完成相片(2)


--
note3:
使用均壓版務必將物體受熱膨脹係數納入考量,越厚的均壓板均壓效果越好相對壓爆晶體的機率也越高。

note4:
均壓板的討論記得是曾經某大公司為自家晶體配對問題辯護時要求消費著將晶體鎖到”一樣緊”而出現的。
大多數的diyer手邊並沒有扭力測量工具來確認自己是否已將每個晶體鎖到"一樣緊",
於是有求好心切的人做出了均壓板,以求讓配對出來的晶體能表現得更盡善盡美。
但是我們如果從散熱的角度來看均壓這件事,會發現這樣做意義其實並不大。
由於晶體的表面並非"完全平整",施加壓力的確可讓並非"完全平整"的接觸面獲得更大的接觸面積達到更好的散熱效果。
理論上施以均壓可以使晶體達到相同的散熱面積,
這前提必須是晶體與散熱器間接觸面的"粗糙程度"完全相同才會有意義。

品質好(=貴? :evil: )的散熱膏具有良好之熱傳導率,
其非固態且可填補空隙之特性(使接觸面積一致)就可輕易取代均壓板的功能。(題外話:矽膠片受熱軟化亦有填補空隙、增加接觸面積的效果~)

note5:

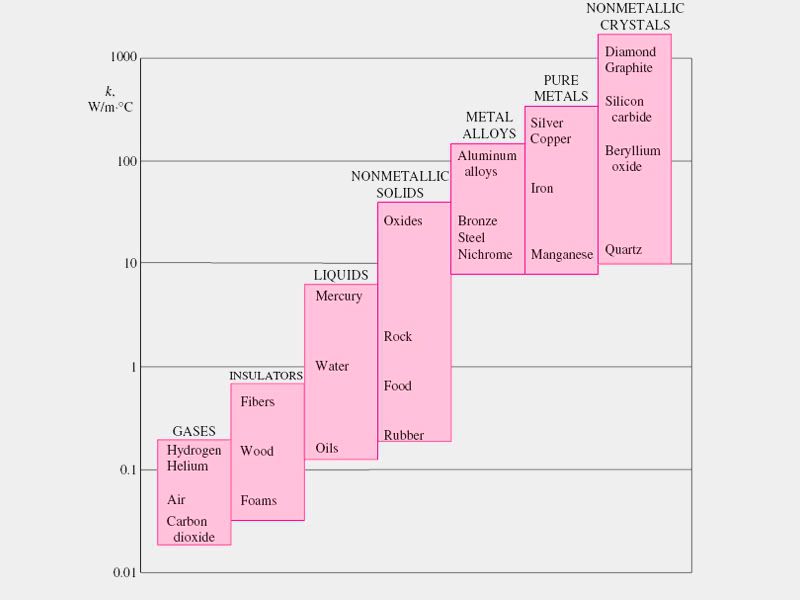

不同物質室溫下熱傳導率比較表(你所使用的散熱膏、雲母片還是矽膠片散熱等級會是落在哪裡呢?)


note 6:
在以mono mono的機箱配置方式中,如果要用星狀接地概念處理接地問題(即每一聲道的相關地線獨立連接至該聲道電源部分之濾波中點),
建議使用6-pin的金屬連接器,可分別提供給+v,-v,電源地,喇叭保護器的+v,喇叭保護器的地及喇叭線的"地"使用。
在這個project中的金屬連接器使用5-pin的原因,
是因為已經在電源箱的背部設置了一個直接由電源濾波中點引出的喇叭接線端子,
可以提供給喇叭線的"地"使用,目的是考量到讓訊號走線能夠更直接及傳遞訊號的介質(線材)能夠儘量一致。

1

主题

1

好友

262

积分

业余侠客 当前离线

Rank: 4

UID
26100
帖子
210
精华
2
经验
262 点
金钱
242 ¥
注册时间
2007-8-19
 楼主| 发表于 2009-7-22 17:34 | 显示全部楼层
四.電源

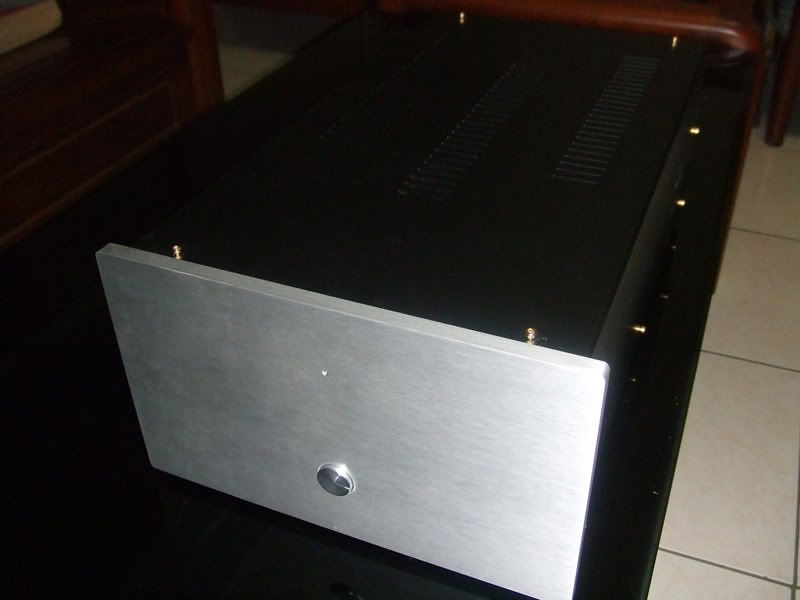

電源箱外觀

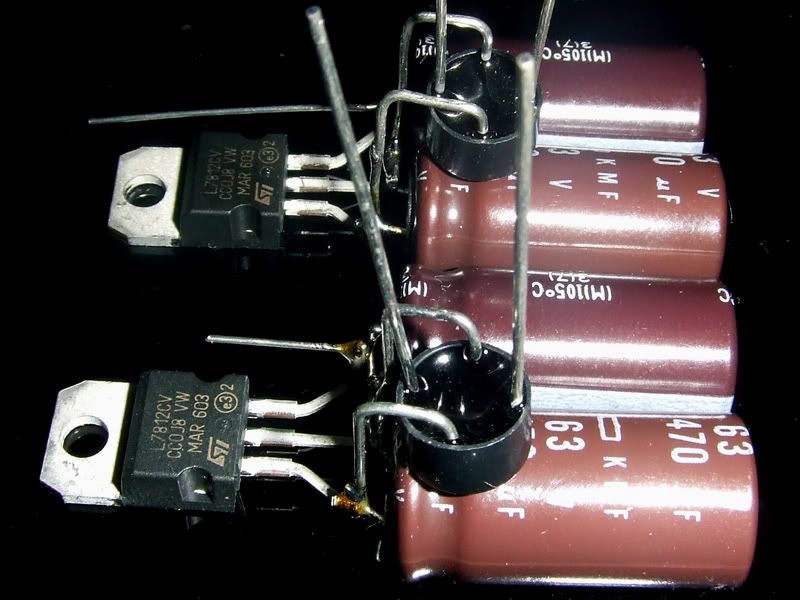

供電給喇叭保護器使用的7812穩壓

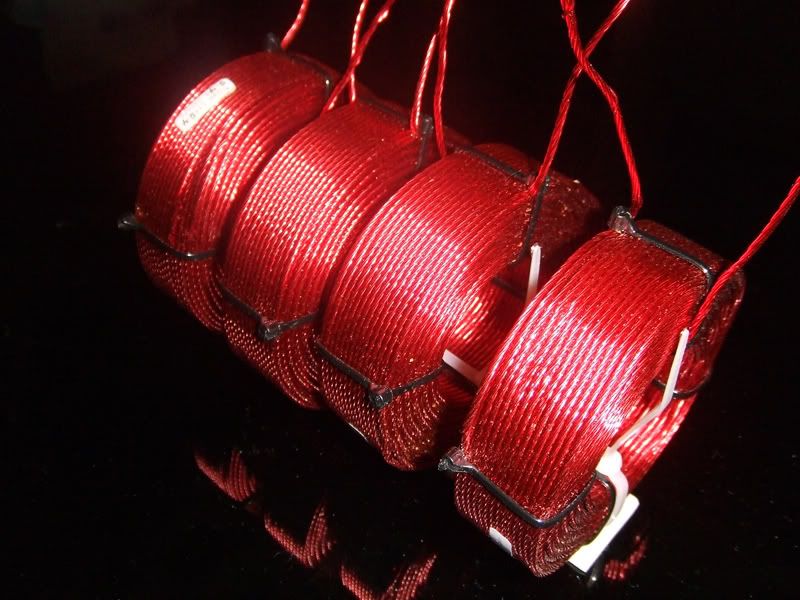

solen hepta-litz air core inductors,14awg/2.4mH

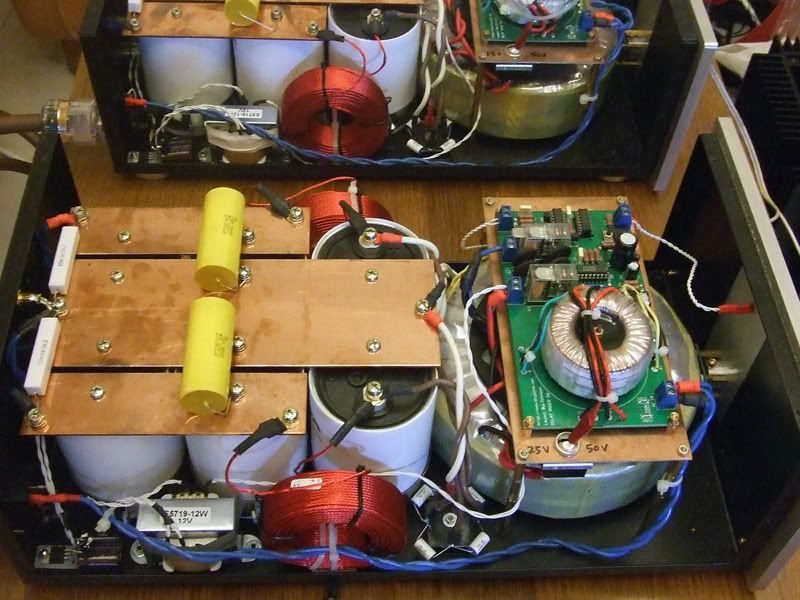

CLC濾波電源箱完成,具有25v/50v之供電能力(另詳海膽便當)。 基本架構之配線方式在Mr. Thomas Chao 的網站中有詳細的圖示說明



五.調整與測試

經過一個多星期反覆的調整與測試,量測出所有晶體之跨壓相差約在 0.01V 以內。
在上電10秒左右(未輸入訊號的狀況下)兩聲道的輸出直流分別從25mv / 23mv開始逐漸下降(*note 7),
約40分鐘後達到熱穩定, 此時的輸出直流分別為1~0mv / 0~-1mv(有一聲道為此換了一對9610(*note8),原本的表現為-20mv),
這樣的成果讓我覺得很滿意。
--
note 7:
在上電的"瞬間"有量側到輸出直流達3-4V,所以務必加上喇叭保護器並延長其接通時間以維護後端器材的安全。

note 8:
如果對輸出直流的表現不滿意,先別急著換新的9610,可以先試試將Q1與Q3位置互換,也許會有不錯的結果喔! 在這個project中的經驗可以從-20mv降到-12mv。
--
長時間的開機測試過程中相關數值紀錄如下:
室溫=22°c / 偏流=600mv / 機箱外部溫度約57°c / 機箱內部散熱片溫度約61°c
室溫=25°c / 偏流=500mv / 機箱外部溫度約53°c / 機箱內部散熱片溫度約57°c
室溫=23°c / 偏流=370mv / 機箱外部溫度約41°c / 機箱內部散熱片溫度約46°c
室溫=26°c / 偏流=100mv / 機箱外部溫度約39°c / 機箱內部散熱片溫度約45°c

我的Aleph 2在上面不同的偏流設定下,都可以非常穩定的工作。
最終偏流的設定我選擇在370mv左右,這是經過聆聽於喇叭上的表現及評估機箱溫度後所設定的結果。
在試聽的過程中明顯發覺偏流設定越高,喇叭於低頻延伸的表現也愈見優異。
也許Pass先生是位嗜愛低頻者,所以他會建議偏流盡可能的調高,散熱片無限加大....
縱然如此,在我的聽感以及在B&W M802的表現上,設定在370mv (0.37v/1*6=2.22A)已經讓人非常著迷了。

在不算長時間的聆聽經驗中,有一件事情可以很明顯感受出來:
  " 這是一台能夠賦予聲音靈魂的機器,那引人遐思的韻味,完全不意外會吸引人前仆後繼地為其著迷。"


最後要謝謝Michael Chen、3124、Nelson Pass 以及其他許多在這個project上直接或間接提供協助的朋友們,
沒有你們在前面分享出累積的經驗,我的Aleph 2不會這麼順利的完成。

再次謝謝你們。
