山水AU-D907XD功放修理过程

只爱石机 · 发表于 2009-7-14 15:38

近日在材料网抢了台山水AU-D907XD金边的功放，当然是坏的，价格就不说了，反正抵玩就是了。
标牌：

电路是山水的所谓“钻石平衡”输出电路，应该是后来“@平衡”电路的前身，电路形式相差不大。

到手的整机图：


成色还算可以，MC小牛我不需要，叫卖家拆下另卖，所以整机价格便宜不少。

到手简单测试下，当然不能通电，只是用指针表测下大管，
与卖家说的一致，烧了两对管，竟然是一边一对，是内侧的两对

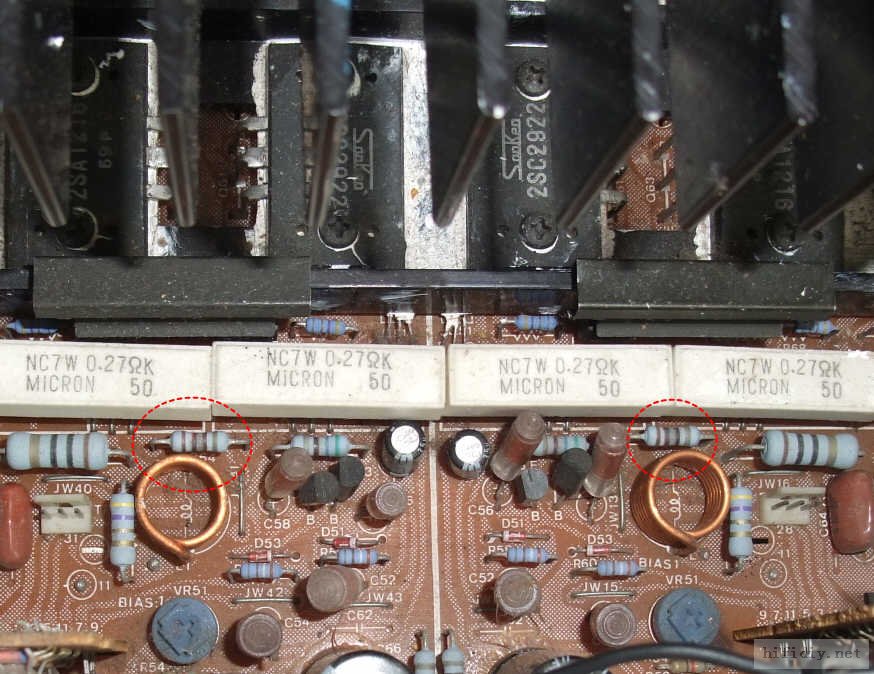

再细看下电路板，发现内侧两功放电路上的一个电阻都变色，应该是烧了


只是初步测下，先整理好思路再进行修理！

只爱石机 · 发表于 2009-7-14 15:44

从电路板布局来看，他的电路从中间是镜像对称的，
所以内侧烧的两对管，是各自的平衡电路中的同一臂。

这就有点怪了，按说一个功放不太可能同时烧两声道的只一臂，
如果是外部短路的话，应该是全烧了。

现在想想，初步认为很有可能是前级出问题，输出中点不对，导致后级烧一臂

下步如果修的话，要先断开后级供电，开机后测前级的输出，
要保证前级没问题，再修后级

wsf001001 · 发表于 2009-7-14 15:48

看直播，提高DIY水平。

jt2006 · 发表于 2009-7-14 15:59

后级是单电源的,还是双电源的?

双双 · 发表于 2009-7-14 16:02

好多买这机就为唱放。

只爱石机 · 发表于 2009-7-14 16:18

没细看，好象是单电源的。

唱放？呵呵，相信我现在用不上，以后也不会用上。

那个更烧钱！

jt1000027dsl · 发表于 2009-7-14 17:02

曾玩过两台松下80A功放，也都是烧了一对金封管{同一声道}，为什么另外一对不烧呢？希望 LZ找到问题的出处，

q1688 · 发表于 2009-7-14 18:41

慢慢来

连环腿 · 发表于 2009-7-14 18:43

继续上图

1818kx · 发表于 2009-7-14 19:28

直击维修现场.学习!

maojgo · 发表于 2009-7-14 19:39

看到中间

只爱石机 · 发表于 2009-7-14 20:20

来了，继续上图

要看前级，要拆下右侧板，拆右侧板要先拆面板，只能大卸了
拆下面板及侧板图：

看到了前级板，心情又是失望，又是觉得意料之中
看图：

在焊盘面看到许多修理的痕迹，反到元件面，更是发现少了不少元件及换过不少件


基本确定是前级的问题了，拆下前级板，大修吧
完全卸下前级板：

只爱石机 · 发表于 2009-7-14 20:24

前级很多元件都搞过，除了那些小管（算是万幸的了）
发一张网上找的日本的修机图，这是原机的元件面，可以看到少了很多小电容


从前测下后级功放板，焊开坏功率管前的中功率管（因功率管已短路，要焊开才能测到是否烧了）
测下中功率管，发现中功率管竟然没事，算是幸运的了，
看样，只要搞好前级，后级换功率管后应该就行了。

再看前级元件，发现电源部分的中功率管都是换过的，换上的元件印字好象很新，不太象拆机的真品件，
正好手头有这个管，下步要换上，接个电源来修好这个前级了


cysbsjz · 发表于 2009-7-14 20:33

歌唱明天 · 发表于 2009-7-14 20:33

看直播，学习

只爱石机 · 发表于 2009-7-14 20:49

简单研究下电路，发现，后级的确是单电源的，

因为后级是平衡电路，喇叭输出是平衡的两臂

前级供电应该是双电源的，电压看电容的耐压应该在30伏左右，

这样我可以搞个小电源来组前级供电，修好前级再说。

现在麻烦的是，前级上少的几个电容不知数值，这些小电容一般是些补偿电容，不用的话，很容易自激，烧机是迟早的事

之前修过的一台山水 707就是因为一个小小的补偿电容失效，烧了一个声道的中功率、大功率管、大滤波电容，
代价不可谓不大，
