喇叭保护电路μpc1237应用概要

rjx · 发表于 2006-3-21 12:35

μpc1237应用概要

　　　在功放中，大多使用了μpc1237专用保护集成电路，μpc1237在使用时要注意一些问题，不然可能因为使用不当使其失去保护作用，严重的可能损坏集成块（主要是电源电压不合适），为了方便朋友们，现将搜集到的资料重新编辑，整理出主要的内容贴出，希望对大家有所帮助．

一．功能框图

此主题相关图片如下：(图太小的,可双击放大观看)

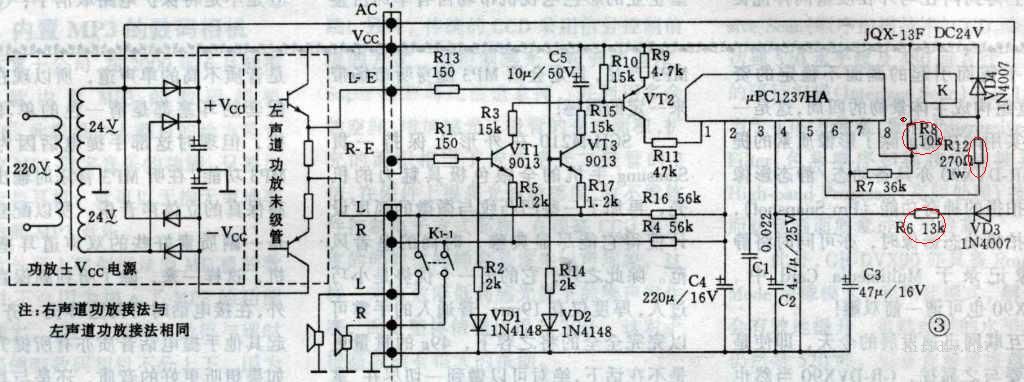

二．应用简图

此主题相关图片如下：

三．各脚的功能及应用注意事项
１．pin１脚为功放输出直流电流过载检测，该脚通过放大电路接在功放大功率管的Ｅ极上，当某种原因过流时，会在Ｅ极串联的０．２２欧的电阻时产生较大的电压，当检测到超过设定值的电压时，就会断开继电器．[

２． pin２脚为中点电压保护.
３．  当pin3接法不同时，μpc1237工作于不同方式。即锁存方式或自复位方式。当IC检测到过载或过流时，继电器断开，如检测电平恢复正常后，继电器自动吸合，称为自复位方式，如若继电器始终断开，直到关机，且故障排除，重新开机，继电器才能再次吸合，为锁存方式。当pin3通过0。22的电容接地时，为锁存方式；直接接地为自复位方式。实际多为锁存方式。
４．交流断电检测
   当关断交流开关时，放大器失电是一个过渡过程，中点电位不能马上为零，表现为冲击声，甚至损坏喇叭。将pin4通过R6接于变压器的初级，当关闭电源时，IC 使继电器立即断开。从而起到保护作用。R6的值可查表
５．开机静音
即开机延时，延时时间由pin7脚上的C3，R7 的值决定。

６． Pin8为电源，μpc1237的电源电压不能超过8V，典型为3.40V，所以R8必须取合适的值,具体可查表.

  7。 pin6继电器驱动.该脚最大驱动电流为80MA,应根据此电流值和所使用的电源电压来决定R12的值

用于TDA7294时的电路图

此主题相关图片如下：
