与J. L. Linsley Hood一起聆听1969

阿四 · 发表于 2009-5-9 22:36

　　从家庭放音实际需求出发，额定输出功率为10W，组成10WX2立体声功放，使用适当的音箱（灵敏度≥90dB）在普通房间中足以产生相当惊人的响度；另外，在这种功率电平上尚适合采用甲类工作，由于不存在交越失真和开关失真，谐波失真又以偶次谐波为主，便于用简单的电路取得良好的音质，这就是Ｈｏｏｄ功放的设计指导思想。－－－－摘自陆全根《威廉逊功放和Ｈｏｏｄ功放赏析》
　　最近弄了一台Ｈｏｏｄ１９６９，特意拿出来和大家交流一下，祈求共同进步

以图代话：

手机拍的照片，不太清晰

阿四 · 发表于 2009-5-9 22:36

电路图如下：

　　管子采用Ａ９７０+Ｃ３４２１+ＭＪ１５００３.无稳压，滤波用到４７０００Ｕ每声道，牛用２０Ｖ，有点小，直流出来２４Ｖ多。正考虑定做一个大一点的。但现在的机子非常宁静，开关机也未见很大的冲击，所以不用保护延时电路。
　　电流设定１.２Ａ，Ｖｃ＝２４Ｖ，中点电压１１.７Ｖ，比１/２Ｖｃ稍小，懒得调了，开机一两小时后温度６０度以内，比较温暖。

　　转载：假设音箱阻抗是8欧。按原电路设计值：I0=1.2A,要保证工作在甲类放大,流过负载的峰值电流就是2.4A,峰值电压就是U0=I0*R=2.4*8=19.2(V),加上功率管的饱和压降,取1V,则电源电压至少应该要有+-20V,即单电源40V.此时,输出的最大甲类功率是多少呢?P=U0^2/2R=19.2^2/16=23W.那么,27V电压最多能输出多大的甲类功率?算法一样,忽略管压降,13.5^2/2*8=11.39W,但要输出11.39W的甲类放大功率,就要保证静态电流不小于I0=13.5/2*8=0.84A.可以取0.9或者1A,如果您的喇叭阻抗是4欧的,则要把静态电流调到1.7A.由于喇叭阻抗随频率而变,所以,即使是在8欧的负载下,我们也可能需要把静态电流调到1.7A甚至更大,为的是放大器在低频下有更好的表现,但我们不能以为,把静态电流调大一倍就是功放的输出功率增大到原来的二倍了.电压不变的话,输出功率还是原来这么大.想要提高1969这类甲类功放的输出功率,在增加工作电压的同时,还要把静态电流也调大到适当的值.或者说,在增大静态电流的情况下,还得适当提高电源电压.
看来得我们自己来仔细算算,我的电路到底可以取多大的静态电流才合适,静态电流过小,输出功率小了不说,还浪费空载电耗.过大,虽然保证了输出功率,但更是严重浪费电能哦.举一例说明.我们的电源大多不是正好的27V.假如我用了交流24V输出的牛,整流滤波输出的电压约为1.2*24=29V,VCC=1/2U=14.5V除去管压降1V,正好是13.5V,与上例相同的结果:静态电流0.85A,输出甲类功率11.39W.保证有10W输出啦.－－－摘自hy1635 《你知道JHL1969的静态电流到底应该取多少吗？》

zhoujj · 发表于 2009-5-9 22:44

真是不错，花了楼主不少心思啊

阿四 · 发表于 2009-5-9 22:55

制作过程：
散热器加工

前后板定位。散热器攻丝后，先裁两张跟前后板一样大小的纸，定好位置，再钻孔，这样就不拍把前后板的孔钻歪啦

摆个样子

开电源插座孔

顶盖钻螺丝孔，同样用纸片定位，这一部非常讲究

音乐传真 · 发表于 2009-5-9 23:04

楼主的计算看似枯燥，都是对电路的真知灼见，支持一下！

simon_zsw · 发表于 2009-5-9 23:10

什么都好，音频输入线走得太长不爽

小鬼头 · 发表于 2009-5-9 23:10

做得漂亮

lzlz · 发表于 2009-5-9 23:14

8欧的负载........如果是纯电阻好算。问题是音箱阻抗在整个音频段不可能都是8欧

bj1876 · 发表于 2009-5-9 23:14

机箱做的不错。整流滤波后的电压楼主是怎么算的？我通常都是整流滤波后输出电压=交流电压*1.414

阿四 · 发表于 2009-5-9 23:16

原帖由 simon_zsw 于 2009-5-9 23:10 发表
什么都好，音频输入线走得太长不爽

也想过在前面开输入孔，但为了美观，还是留在后面了，虽然长，但没受干扰，看起来还很养眼

阿四 · 发表于 2009-5-9 23:17

原帖由 小鬼头 于 2009-5-9 23:10 发表
做得漂亮

惊动鬼版了　

simon_zsw · 发表于 2009-5-9 23:17

原帖由 lzlz 于 2009-5-9 23:14 发表
8欧的负载........如果是纯电阻好算。问题是音箱阻抗在整个音频段不可能都是8欧

之前都吵过了，不过相信喇叭阻抗是恒定的人一堆一堆的，也懒得说啥了,阻抗跟阻值混一谈，真是.....

阿四 · 发表于 2009-5-9 23:20

原帖由 bj1876 于 2009-5-9 23:14 发表
机箱做的不错。整流滤波后的电压楼主是怎么算的？我通常都是整流滤波后输出电压=交流电压*1.414

做了几台后级，基本是电流小于２００ｍＡ则交流电压*1.4，２５０ｍＡ－１Ａ则*１.３，１Ａ以上则*１.２

阿四 · 发表于 2009-5-9 23:20

继续。
开方孔。先良好尺寸，定好位，在沿着四边钻小孔，最后把小孔之间的空隙弄断，大体就出来了，然后再用刚挫磨平，一个大方孔就出来啦

开电容位置的圆孔，这个难度大，差点把电钻烧了

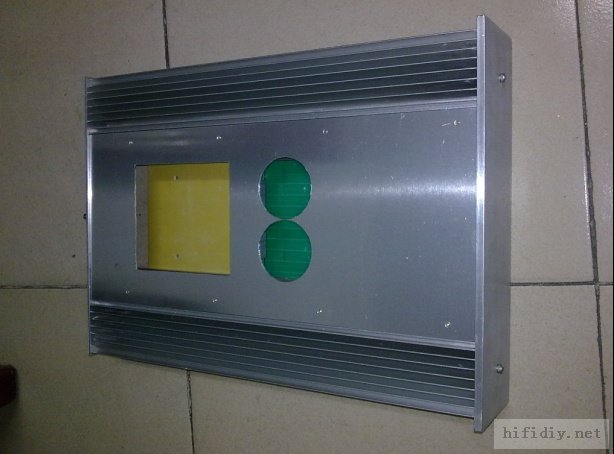

看效果不错

加工放变压器和电路的地板。下图的是4MM厚的环氧板，用来支撑变压器，由于其硬度较大所以变压器并不会震动。

xlf0602 · 发表于 2009-5-9 23:29

我虽然不爱动手，但1969倒是做过的。按算27V/8Ω负载不需要1.2A的电流，但是从仿真看，降低电流失真会明显增加（我没条件实测）。还是按原作推荐的工作点调试比较好。

阿四 · 发表于 2009-5-9 23:34

备料。实际用的往往不是当初想用的

搭桥，做主板，搭棚，上元件

阿四 · 发表于 2009-5-9 23:50

装牛。基本完成

一些细节

llmgxgl · 发表于 2009-5-10 00:44

好牛,好手艺阿

zhoujj · 发表于 2009-5-10 00:48

不好意思，打破了楼主的连续性，不知版主能把三楼给删了不？
越看越认为楼主是个细心的巧匠。

阿四 · 发表于 2009-5-10 00:52

原帖由 zhoujj 于 2009-5-10 00:48 发表
不好意思，打破了楼主的连续性，不知版主能把三楼给删了不？
越看越认为楼主是个细心的巧匠。

没事，这不影响咱们看帖的心情。还得感谢您的捧场
