DAC扩展平衡板装机说明!

[复制链接] 查看: 36124|回复: 33

379 主题	1 好友	2616 积分

超级版主 当前离线

广东深圳

Rank: 8 Rank: 8

UID: 141
帖子: 5532
精华: 0
经验: 2616 点
金钱: 2644 ￥
注册时间: 2004-3-24

发消息

发表于 2009-5-6 13:12 | 显示全部楼层

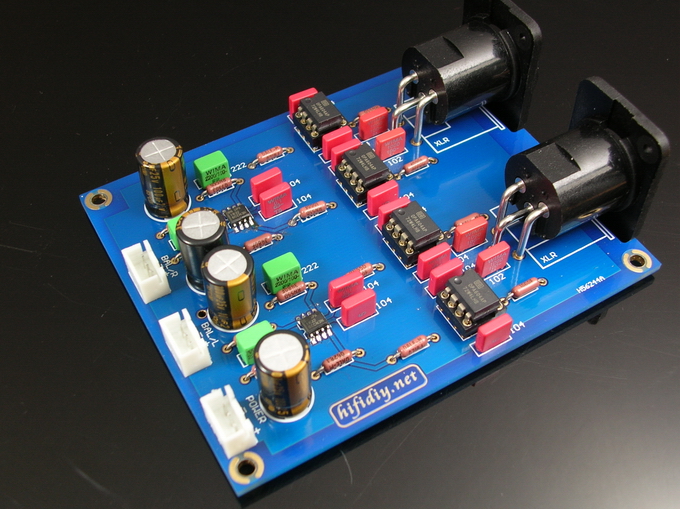

本扩展平衡板主要用来为DAC增加平衡音频率输出功能!线路比较简单!大家按照基本接线就可以完成安装!

如果大家是进行其他DAC的扩展就使用飞线:BAL/R BAL/L和主板上声道的+ - 一一对应就OK

输入电压为直流正负10--15V,在输入的时候您一定注意正负要对应!

特别提醒,安装的时候一定注意贴片的方向!

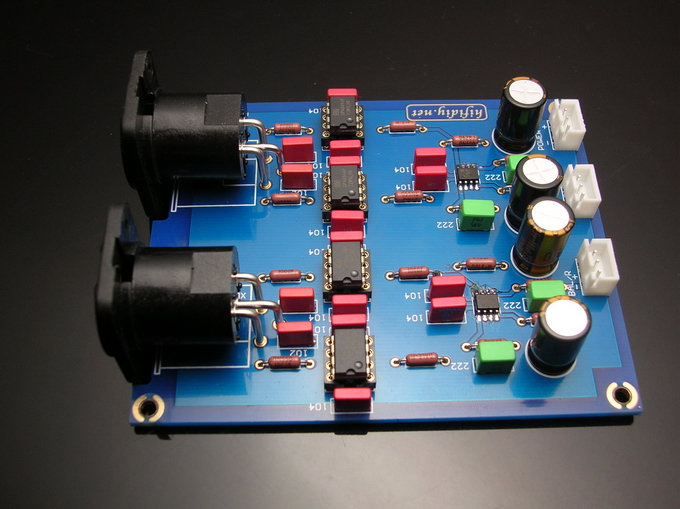

前面贴片为OPA1632,后面IC为NE5534

特别元件说明:C21=C22=C23=C24=25V100UF

其它的请您按照图纸标注安装!

以下为图纸(请下载):

PCM1794扩展板.pdf (35.29 KB, 下载次数: 1500)

回复

0 主题	0 好友	151 积分

论坛游民 当前离线

Rank: 3 Rank: 3

UID: 18833
帖子: 129
精华: 0
经验: 151 点
金钱: 89 ￥
注册时间: 2007-2-12

发消息

发表于 2009-5-7 12:16 | 显示全部楼层

請問版主，套件会否提供有關接線至1794 DAC ?

回复支持 2 反对 2

379 主题	1 好友	2616 积分

超级版主 当前离线

广东深圳

Rank: 8 Rank: 8

UID: 141
帖子: 5532
精华: 0
经验: 2616 点
金钱: 2644 ￥
注册时间: 2004-3-24

发消息

楼主| 发表于 2009-5-7 12:17 | 显示全部楼层

会提供

回复支持 3 反对 1

0 主题	0 好友	0 积分

新手上路 当前离线

Rank: 1

UID: 94249
帖子: 1
精华: 0
经验: 0 点
金钱: 0 ￥
注册时间: 2009-4-5

发消息

发表于 2009-5-7 23:04 | 显示全部楼层

錯過了團購....商城晚一點會有嗎?

回复支持 3 反对 1

2553 主题	1 好友	1万积分

已绑定手机

管理员 当前离线

Rank: 9 Rank: 9 Rank: 9

UID: 3
帖子: 11083
精华: 11
经验: 14135 点
金钱: 3151 ￥
注册时间: 2004-3-16

发消息

发表于 2009-5-8 12:09 | 显示全部楼层

会有的

回复支持 2 反对 2

头像被屏蔽

24 主题	0 好友	1012 积分

禁止发言 当前离线

UID: 365
帖子: 828
精华: 0
经验: 1012 点
金钱: 110 ￥
注册时间: 2004-4-14

发消息

发表于 2009-5-9 00:30 | 显示全部楼层

提示: 作者被禁止或删除内容自动屏蔽

回复支持 2 反对 2

159 主题	3 好友	6250 积分

已绑定手机

超级版主 当前离线

Rank: 8 Rank: 8

UID: 154
帖子: 6326
精华: 9
经验: 6250 点
金钱: 2936 ￥
注册时间: 2004-3-25

发消息

发表于 2009-5-16 08:43 | 显示全部楼层

接线比较简单，在原来的PCM1794DAC的电流转电压（I-V）输出接上这个板子就可以了。1794板子上面有标示对应的脚位。电源的接法应该不用我说你都懂了吧。那几个NE5534可以考虑用bufer代替，例如buf03。

回复支持 2 反对 1

11 主题	1 好友	544 积分

职业侠客 当前离线

Rank: 5 Rank: 5

UID: 8028
帖子: 1343
精华: 0
经验: 544 点
金钱: 336 ￥
注册时间: 2006-3-9

发消息

发表于 2009-5-18 08:34 | 显示全部楼层

板子做的太垃圾!安装孔位根本对不上!脑子有问题的设计师的杰作!就这还要起牌子!丢人!!!

回复支持 2 反对 0

头像被屏蔽

0 主题	0 好友	-18 积分

禁止发言 当前离线

UID: 108416
帖子: 5
精华: 0
经验: -18 点
金钱: 4 ￥
注册时间: 2009-5-31

发消息

发表于 2009-6-8 00:42 | 显示全部楼层

提示: 作者被禁止或删除内容自动屏蔽

回复支持 1 反对 1

2 主题	0 好友	279 积分

业余侠客 当前离线

Rank: 4

UID: 2606
帖子: 166
精华: 0
经验: 279 点
金钱: 158 ￥
注册时间: 2005-1-6

发消息

发表于 2009-6-8 13:24 | 显示全部楼层

能否用在成品CD机上。

回复支持反对

头像被屏蔽

0 主题	0 好友	96 积分

禁止发言 当前离线

UID: 104435
帖子: 123
精华: 0
经验: 96 点
金钱: 96 ￥
注册时间: 2009-5-15

发消息

发表于 2009-6-9 04:25 | 显示全部楼层

提示: 作者被禁止或删除内容自动屏蔽

回复支持反对

10 主题	1 好友	1551 积分

侠之大者 当前离线

Rank: 6 Rank: 6

UID: 2848
帖子: 1524
精华: 0
经验: 1551 点
金钱: 1447 ￥
注册时间: 2005-1-30

发消息

发表于 2009-7-29 10:49 | 显示全部楼层

是啊，是啊，没的卖了啊，什么时候会上架

回复支持反对

1 主题	0 好友	96 积分

论坛游民 当前离线

Rank: 3 Rank: 3

UID: 40547
帖子: 138
精华: 0
经验: 96 点
金钱: 94 ￥
注册时间: 2008-4-16

发消息

发表于 2009-8-7 10:27 | 显示全部楼层

我也想买呀，到底有没有呀，我要加在奥运版上，不知道直接并接在I/v变换后面行不行

回复支持反对

26 主题	1 好友	213 积分

业余侠客 当前离线

Rank: 4

UID: 122721
帖子: 1079
精华: 0
经验: 213 点
金钱: 200 ￥
注册时间: 2009-8-5

发消息

发表于 2009-8-13 23:17 | 显示全部楼层

学习以下可否再通俗一些 ~~~~~

回复支持反对

0 主题	0 好友	166 积分

论坛游民 当前离线

Rank: 3 Rank: 3

UID: 117652
帖子: 264
精华: 0
经验: 166 点
金钱: 166 ￥
注册时间: 2009-7-12

发消息

发表于 2009-8-14 15:06 | 显示全部楼层

学习以下

回复支持反对

0 主题	2 好友	4251 积分

罗宾汉 当前离线

Rank: 7 Rank: 7 Rank: 7

UID: 52447
帖子: 7540
精华: 0
经验: 4251 点
金钱: 4560 ￥
注册时间: 2008-8-29

发消息

发表于 2009-11-2 19:10 | 显示全部楼层

有货吗？我怎么找不到/

回复支持反对

头像被屏蔽

14 主题	0 好友	114 积分

已绑定手机

禁止发言 当前离线

UID: 28555
帖子: 348
精华: 0
经验: 114 点
金钱: 159 ￥
注册时间: 2007-10-11

发消息

发表于 2010-3-30 10:23 | 显示全部楼层

提示: 作者被禁止或删除内容自动屏蔽

回复支持反对

3 主题	0 好友	229 积分

已绑定手机

业余侠客 当前离线

Rank: 4

UID: 90370
帖子: 632
精华: 0
经验: 229 点
金钱: 332 ￥
注册时间: 2009-3-22

发消息

发表于 2010-4-1 09:31 | 显示全部楼层

学习下，呵呵呵。

回复支持反对

3 主题	0 好友	229 积分

已绑定手机

业余侠客 当前离线

Rank: 4

UID: 90370
帖子: 632
精华: 0
经验: 229 点
金钱: 332 ￥
注册时间: 2009-3-22

发消息

发表于 2010-4-3 17:09 | 显示全部楼层

就是喜欢

回复支持反对

头像被屏蔽

0 主题	0 好友	27 积分

禁止发言 当前离线

UID: 19899
帖子: 949
精华: 0
经验: 27 点
金钱: 127 ￥
注册时间: 2007-3-10

发消息

发表于 2010-6-24 19:17 | 显示全部楼层

提示: 作者被禁止或删除内容自动屏蔽

回复支持反对
