初哥学工作点调整

wupaul2001 · 发表于 2009-1-31 16:45

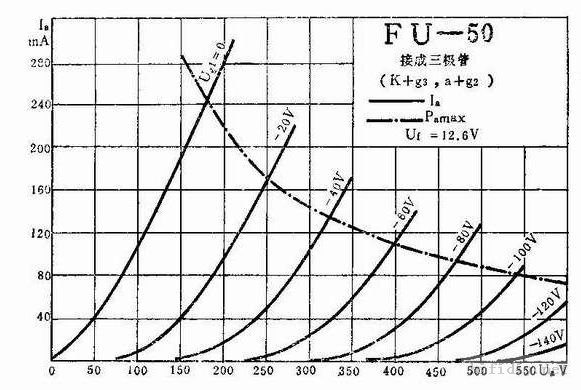

我是两年前才开始接触胆机的，以前一直都是按着人家的电路去装机。一直都没有遇到问题，但最近装一台FU50单端时，发现失真很利害，并且增益很小。用示波器看，发现功率级与驱动级都有问题。驱动级的调整就暂时省略。在网上游遍各论坛，有很多工作点的调整贴子，但各有各的说法，不是很好理解，最后被我找到了一本叫《电子管功率放大器原理》的书，里面对工作点调整介绍得很详细。但还有一点是不太正确的。现在给大家介绍一吓我调整FU50单端工作点的经验吧.先到网上找到FU50的特性曲线图，因为我是三极管接法，所以下图是三极管的特性曲线

1.作直流负载线
在没交流信号的情况下，输入变压器相当于一个纯电阻，可以用万用表量它的阻值，也可以先调一个较小的工作点，测电流得出，我选的是50ma，变压器上的压降是15V,因为我的B+是380V,所以屏压是365V,这样我们已经有两个点了A(380V,0ma)和B(365V,50ma)，可以作出直流负

2.作交流负载线
因为我的输出牛次级阻抗是3.5K,所以交流负载流的斜率是-(1/3.5K),先在图上按这个斜率作一条线，我选取350V,100ma这条

然后平移到最大屏耗曲线下，（越接近最大屏耗曲线输出功率越大）,此时直流负载线与3.5K交流负载线的交点，是我们的初步估算工作点,栅压是-50V

3.工作点的微调
从图中可以看出，如果用-50V这个工作点，会出现非线性失真，即不对称失真，例如下图，输入一个+-45V的正弦信号，这样我们还需要对工作点的细微调整

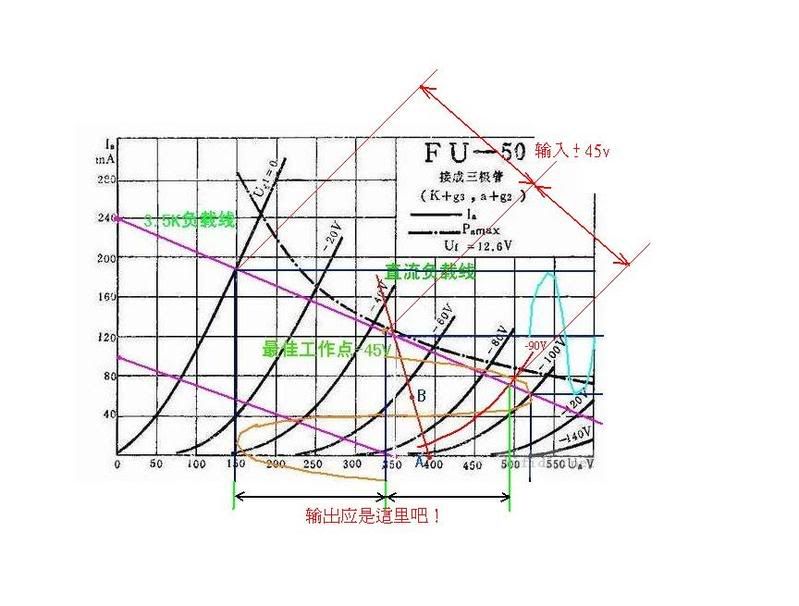

图中，湖水蓝色的是输入信号。橙色的是输出，可以看出明显输出信号是正半周偏多的，所以我们的工作点还要向上调一点。我选了45V,此时
从图中可以看出刚刚好达到最大屏耗，但实际上由于测量仪器的误差，和图中的误差，实际上屏耗只有37W,最大屏耗是40W，修改工作点后的输出

可以看出，输出已经对称了

用示波器看，输出的确定对称了，就这样对未级工作点调整完毕，文中可能有错误的地方，欢迎拍砖。

wupaul2001 · 发表于 2009-1-31 16:47

那本书中，它对直流负载线的斜率忽略，但实际是不可能忽略的

lnlhf · 发表于 2009-1-31 18:23

学习

honghuansc · 发表于 2009-1-31 20:37

学习.....

djmdh · 发表于 2009-1-31 20:54

谢谢楼主，辛苦了

wupaul2001 · 发表于 2009-1-31 20:55

不用客气，经验当然要拿出来分享分享

不同凡响 · 发表于 2009-1-31 21:43

辛苦了

wupaul2001 · 发表于 2009-2-1 00:44

自己顶一吓

xyzxkam · 发表于 2009-2-1 01:39

师兄，不知我有没有搞错，输入+/-４５Ｖ，栅负压是否应该在０Ｖ至负９０Ｖ？

wupaul2001 · 发表于 2009-2-1 01:50

输出是有点画错了

wupaul2001 · 发表于 2009-2-1 01:51

输出点再高一点,失真更小

wupaul2001 · 发表于 2009-2-1 01:53

但再调的话,会使FU50工作在A2类

wupaul2001 · 发表于 2009-2-1 01:58

如果推动级做到+-36V,FU50工作点在-40V,是最理想的工作点,但同时损失功率

xboxhunt · 发表于 2009-2-1 08:33

没看懂，开始取-50伏为 O ，0伏为A，-100伏为B 还能理解，后来取O点为-45伏，0伏为A，b点还是取-100伏就不可理解了。b点应该取-90伏，这样看来，fu50不管取-50伏或-45伏非线性失真都是非常大的

wupaul2001 · 发表于 2009-2-1 10:53

FU50别人说它是小300B,但从这图上看就不是了

JUNHONG · 发表于 2009-2-2 05:35

值得收藏下

landbird1 · 发表于 2012-1-23 14:16

是老帖，但是我要学习..
