穷人打造土炮丹拿书架音箱！（后边已经更新装好的图片）

lsq1463

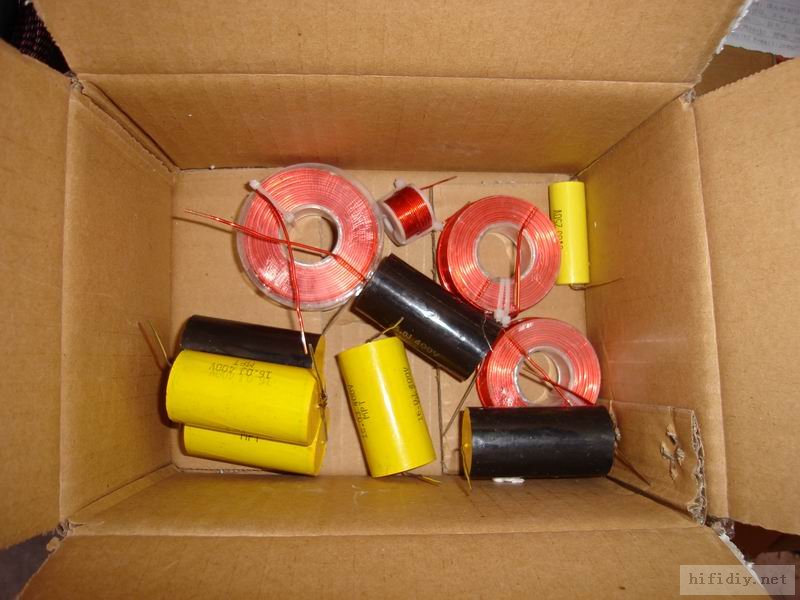

从坛上收了一套丹拿喇叭，经过了一个多月时间的准备http://bbs.hifidiy.net/viewthread.php?tid=190616，做分频的元件已经全部到齐，

今天早上无什么事做，开始动手做分频了，先上几张图片给大家看看！请大家体下有什么不足之处！多多指正！

本人搭棚手工不是很好，请大家不要见笑 啊！

所用的电容和电阻我都 用数字表配对的 了！

lsq1463

哈哈！还有几张图片！

wzy728

原来还是抄了原厂的分频器，有用ALLPASS电路~

ALLPASS电路的两个0.56MH的电感原厂据说是0.41MM直径的漆包线，如果不是用这个直径的漆包线，可能需要多衰减点高音。

另外，电感的排位似乎不太好，分频板太小了，拥挤~

hya1951

好东西啊!用单那,就不要说穷人吧,以后功放\CD有得你升级花钱的,单那喇叭可不好伺候,去HIFI 168那边看单那党们用几万元的功放伺候几千元的听众52se,哈哈

lsq1463

原帖由 wzy728 于 2009-1-9 16:09 发表
原来还是抄了原厂的分频器，有用ALLPASS电路~

ALLPASS电路的两个0.56MH的电感原厂据说是0.41MM直径的漆包线，如果不是用这个直径的漆包线，可能需要多衰减点高音。

另外，电感的排位似乎不太好，分频板太 ...

哗！W版也做了这箱 啊！分频比我的高水准好多
请问版主有这箱的相关数据吗？能给点我参考一下吗？

lsq1463

原帖由 hya1951 于 2009-1-9 16:20 发表
好东西啊!用单那,就不要说穷人吧,以后功放\CD有得你升级花钱的,单那喇叭可不好伺候,去HIFI 168那边看单那党们用几万元的功放伺候几千元的听众52se,哈哈

我打算用自己做的土炮仿音乐传真A120.2http://bbs.hifidiy.net/blog.php?tid=153110去推它 ，其它贵 的功放买不起 啊！

lsq1463

原厂图纸！

hya1951

原帖由 lsq1463 于 2009-1-9 16:34 发表

我打算用自己做的土炮仿音乐传真A120.2http://bbs.hifidiy.net/blog.php?tid=153110去推它 ，其它贵 的功放买不起 啊！

支持节约发烧,功放DIY成功的可能性要高得多,音乐传真A120是甲类的吗?

wzy728

原帖由 lsq1463 于 2009-1-9 16:31 发表

哗！W版也做了这箱 啊！分频比我的高水准好多
请问版主有这箱的相关数据吗？能给点我参考一下吗？

我的低音是8寸的，有所不同~单拿流出到DIY市场的高通电路基本上都是一样的~

可以告诉你的是，我用0.41MM的漆包线绕图中所示的0.56MH电感的话，内阻大约是1.8欧姆~你可以测量一下自己的电感的内阻，调整下高频的衰减量。

wzy728

你给的分频图中的并联在D28AF两端的RC网络数值应该是6.8欧姆和1.5UF，不是15UF~

CD激光头工作室

LZ的东西都堆在以块小板上，好拥挤啊！！

lsq1463

原帖由 wzy728 于 2009-1-9 16:44 发表
你给的分频图中的并联在D28AF两端的RC网络数值应该是6.8欧姆和1.5UF，不是15UF~

但我看见图纸上是15UF的，难道体错了

lsq1463

原帖由 wzy728 于 2009-1-9 16:42 发表


我的低音是8寸的，有所不同~单拿流出到DIY市场的高通电路基本上都是一样的~

可以告诉你的是，我用0.41MM的漆包线绕图中所示的0.56MH电感的话，内阻大约是1.8欧姆~你可以测量一下自己的电感的内阻，调整下 ...

我在分频器上测了下，阻值只有0.34欧，不知道是否要拆开来测量？

lsq1463

原帖由 hya1951 于 2009-1-9 16:41 发表

支持节约发烧,功放DIY成功的可能性要高得多,音乐传真A120是甲类的吗?

是甲类来的，每声道二对达林顿11032、33大管，电流调整约1.6A

lsq1463

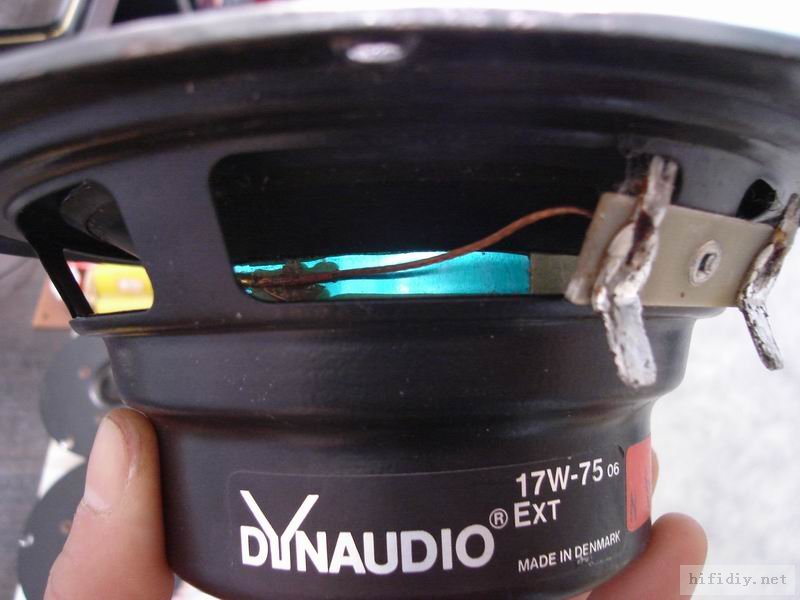

上喇叭的图片：

至尊宝2

很丑的高音

jt1000027dsl

又一高手
顶,外表难看能出好声,也好的
LZ

ylaotao

不错
